板筋计算公式.doc

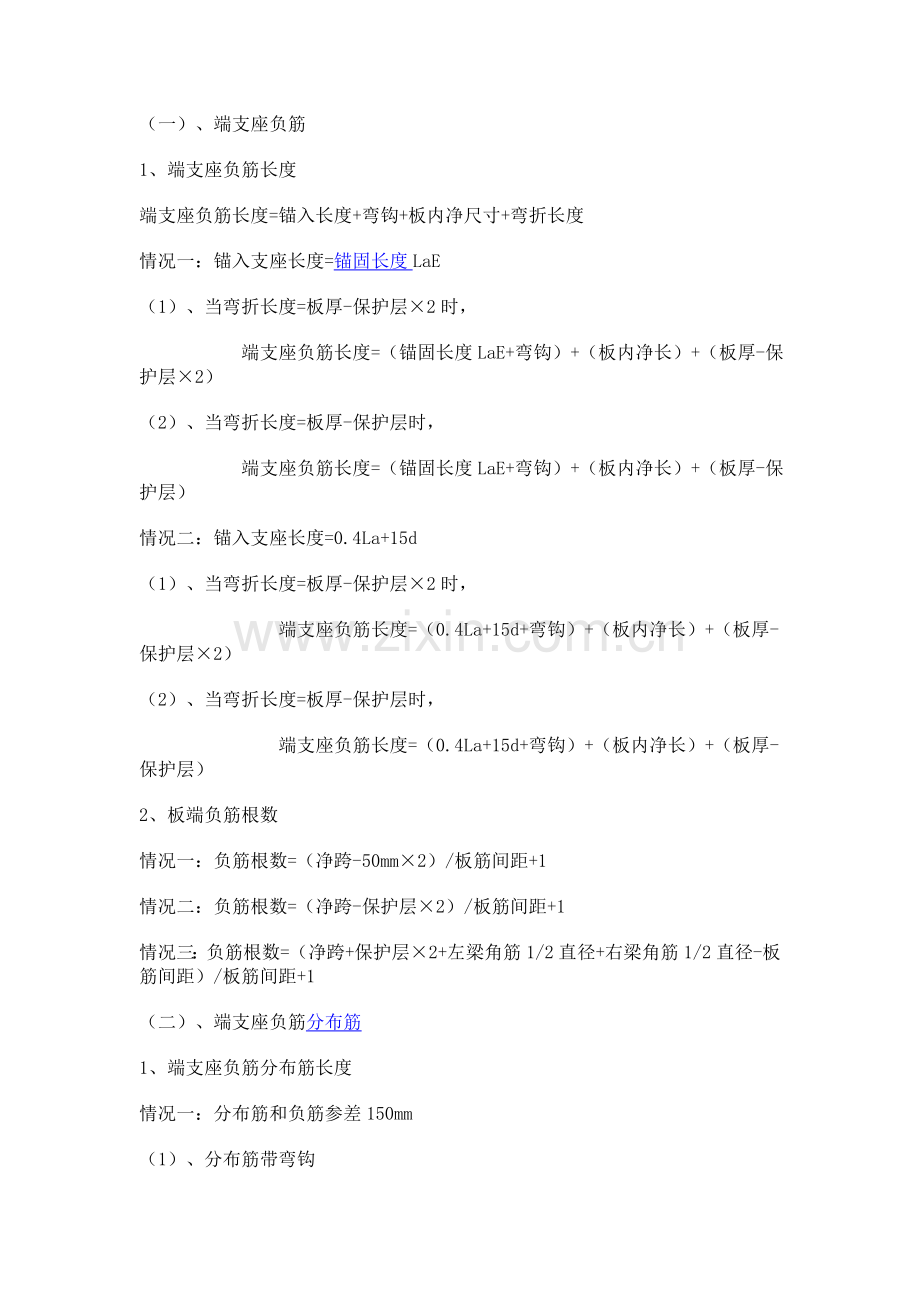

板筋计算公式：不规则板面积为S正方形边长为b，b=根号S钢筋间距为a，钢筋单向布筋根数为n=b/a钢筋直径为d，钢筋总长度L=b（2n+1）+lm当钢筋直径为6-10时，板两端头钢筋的增加长度lm 按下式计算简直板 lm=14（n+3)d固端板 lm=75(n+3)d吊筋计算公式：吊筋长度2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度800mm 夹角=60 800mm 夹角=45一、普通板底筋计算（一）、底筋长度底筋长度=净跨+伸进长度2+弯钩21、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max（框梁支座宽/2，5d）+弯钩22、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max（墙支座宽/2，5d）+弯钩23、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max（圈梁支座宽/2，5d）+弯钩24、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max（120，板厚）+弯钩2（二）、 底筋根数情况一：底筋根数=（净跨-50mm2）/板筋间距+1情况二：底筋根数=（净跨-保护层2）/板筋间距+1情况三：底筋根数=（净跨+保护层2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1二、面筋计算（一）、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层2时， 端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层2）（2）、当弯折长度=板厚-保护层时， 端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层2时， 端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层2）（2）、当弯折长度=板厚-保护层时， 端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm2）/板筋间距+1情况二：负筋根数=（净跨-保护层2）/板筋间距+1情况三：负筋根数=（净跨+保护层2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度2+150mm2+弯钩2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度2+150mm2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度2情况一：当弯折长度=板厚-保护层2时， 中间支座负筋长度=标注长度+（板厚-保护层2）2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）22、中间支座负筋根数 情况一：中间支座负筋根数=（净跨-50mm2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度2+150mm2+弯钩2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度2+150mm2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩2（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）(向上取整)情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）(向上取整)三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。1、温度筋长度 当负筋标注到支座中心线时， 温度筋长度=两支座中心线长度-负筋标注长度2+参差长度1502+弯钩22、温度筋根数 当负筋标注到支座中心线时， 温度筋根数=（两支座中心线长度-负筋标注长度2）/温度筋间距-1 四、纯悬挑板的钢筋计算（一）、纯悬挑板的上部钢筋计算1、上部受力钢筋长度上部受力钢筋长度=悬挑板净跨XBK+锚固长度LaE+（板厚h-保护层）2、上部受力钢筋根数上部受力钢筋根数=（悬挑板长度L -保护层2）/上部受力钢筋间距+13、上部分布筋长度上部分布筋长度=（悬挑板长度L -保护层2）+弯钩2（或不加弯钩）4、上部分布筋根数上部分布筋根数=（悬挑板净跨XBK -保护层）/分布筋间距（一）、纯悬挑板的下部钢筋计算1、下部构造钢筋长度下部构造钢筋长度=（悬挑板净跨XBK-保护层）+max（支座宽/2，12d）+弯钩2（二级钢筋不加弯钩）2、下部构造钢筋根数下部构造钢筋根数=（悬挑板长度L -保护层2）/下部构造钢筋间距+13、下部分布筋长度下部分布筋长度=（悬挑板长度L -保护层2）+弯钩2（或不加弯钩）4、下部分布筋根数下部分布筋根数=（悬挑板净跨XBK -保护层）/分布筋间距一）钢筋工程量计算规则 1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。 2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。钢筋电渣压力焊接、套筒挤压等接头，以个计算。 3、先张法预应力钢筋，按构件外形尺寸计算长度，后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度，并区别不同的锚具类型，分别按下列规定计算： （1)低合金钢筋两端采用螺杆锚具时，预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。 （2）低合金钢筋一端采用徽头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算，螺杆另行计算。 （3）低合金钢筋一端采用徽头插片，另一端采用帮条锚具时，预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。 （4）低合金钢筋采用后张硅自锚时，预应力钢筋长度增加0. 35m计算。 （5）低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时，预应力钢筋长度增加lm；孔道长度20m以上时预应力钢筋长度增加1.8m计算。 （6）碳素钢丝采用锥形锚具，孔道长在20m以内时，预应力钢筋长度增加lm；孔道长在20m以上时，预应力钢筋长度增加18m. （7）碳素钢丝两端采用镦粗头时，预应力钢丝长度增加0. 35m计算。 （二）各类钢筋计算长度的确定 钢筋长度=构件图示尺寸保护层总厚度+两端弯钩长度+（图纸注明的搭接长度、弯起钢筋斜长的增加值） 式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下： 1、钢筋的砼保护层厚度 受力钢筋的砼保护层厚度，应符合设计要求，当设计无具体要求时，不应小于受力钢筋直径，并应符合下表的要求。 钢筋的砼保护层厚度（mm） 环境条件 构件名称 砼强度等级 低于C25 C25及C30 高于C30 室内正常 环境 板、墙、壳 15 梁、柱 25 露天或室内高湿度环境 板、墙、壳 35 25 15 梁、柱 45 35 25 有垫层 基础 35 70 无垫层 注：（1）轻骨料砼的钢筋的保护层厚度应符合国家现行标准轻骨料砼结构设计规程。 （2）处于室内正常环境由工厂生产的预制构件，当砼强度等级不低于C20且施工质量有可靠保证时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件，当表面另作水泥砂浆抹面且有质量可靠保证措施时其保护层厚度可按表中室内正常环境中的构件的保护层厚度数值采用。 （3）钢筋砼受弯构件，钢筋端头的保护层厚度一般为10mm；预制的肋形板，其主肋的保护层厚度可按梁考虑。 （4）板、墙、壳中分布钢筋的保护层厚度不应小于10mm；梁、柱中的箍筋和构造钢筋的保护层厚度不应小于15mm。 2、钢筋的弯钩长度 级钢筋末端需要做1800、 1350 、 900、弯钩时，其圆弧弯曲直径D不应小于钢筋直径d的2.5倍，平直部分长度不宜小于钢筋直径d的3倍；HRRB335级、HRB400级钢筋的弯弧内径不应小于钢筋直径d的4倍，弯钩的平直部分长度应符合设计要求。如下图所示： 1800的每个弯钩长度=6.25 d；( d为钢筋直径mm) 135度的每个弯钩长度=4.9 d； 90度的每个弯钩长度=3.5 d； 3、弯起钢筋的增加长度 弯起钢筋的弯起角度一般有300、450 、600三种，其弯起增加值是指钢筋斜长与水平投影长度之间的差值。 4、箍筋的长度 箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设计无具体要求时，用级钢筋或低碳钢丝制作的箍筋，其弯钩的弯曲直径D不应大于受力钢筋直径，且不小于箍筋直径的2.5倍；弯钩的平直部分长度，一般结构的，不宜小于箍筋直径的5倍；有抗震要求的结构构件箍筋弯钩的平直部分长度不应小于箍筋直径的10倍。 箍筋的长度两种计算方法： （1）可按构件断面外边周长减去8个砼保护层厚度再加2个弯钩长度计算。 （2）可按构件断面外边周长加上增减值计算。 箍筋增减值调整表 形状 直径d(mm) 备注(保护层按25mm考虑的） 4 6 6.5 8 10 12 增减值 抗震结构 1350/1350 -88 -33 -20 22 78 133 增减值=258-27.8d 一般结构 900/1800 -133 -100 -90 -66 -33 0 增减值=258-16.75d 一般结构 900/900 -140 -110 -103 -80 -50 -20 增减值=258-15d （三）钢筋的锚固长度 钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。如图所示 设计图有明确规定的，钢筋的锚固长度按图计算；，当设计无具体要求时，则按混凝土结构设计规范的规定计算。 GB500102002规范规定： （1）受拉钢筋的锚固长度 受拉钢筋的锚固长度应按下列公式计算： 普通钢筋 La=a(fy / ft)d 预应力钢筋 La=a(fpy / ft)d 式中 fy fpy 普通钢筋 、预应力钢筋的抗拉强度设计值； ft 混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值； d 钢筋直径； a 钢筋的外形系数（光面钢筋a取0.16，带肋钢筋a取0.14）。 普通钢筋抗拉强度设计值（N / mm2） 种 类 符 号 fy 热轧钢筋 HPB235（Q235） 210 HRB335（20MnSi） 300 HRB400（20MnSiV、20MnSiNb、20MnTi） 360 RRB400（K20MnSi） 360 注： HPB235系指光圆钢筋， HRB335、 HRB400及 RRB400级余热处理钢筋系指带肋钢筋。 混凝土强度设计值（N / mm2） 强度 种类 混 凝 土 强 度 等 级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 ft 0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 2.09 2.14 注：当符合下列条件时，计算的锚固长度应进行修正： 1、当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1； 2、当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25； 3、当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可应乘以修正系数0.8； 4、经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍，且不应小于250mm； 5、纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。 纵向受拉钢筋的抗震锚固长度LaE应按下列公式计算： 一、二级抗震等级： LaE=1.15La 三级抗震等级： LaE=1.05La 四级抗震等级： LaE=La （2）圈梁、构造柱钢筋锚固长度 圈梁、构造柱钢筋锚固长度应按建筑抗震结构详图GJBT465，97G329（三）（四）有关规定执行，如下图所示。 图中La的有关规定 竖向钢筋 12 14 混凝土强度等级 C15 C20 C15 C20 La 600 480 700 560首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3端支座锚固值；第二排为Ln/4端支座锚固值3、下部钢筋下部钢筋长度净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽Lae且0.5Hc5d，为直锚，取MaxLae，0.5Hc5d 。钢筋的端支座锚固值支座宽Lae或0.5Hc5d，为弯锚，取MaxLae，支座宽度-保护层+15d 。钢筋的中间支座锚固值MaxLae，0.5Hc5d 4、腰筋构造钢筋：构造钢筋长度净跨长215d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度（梁宽2保护层）211.9d（抗震弯钩值）2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数（箍筋根数/2）（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数布筋长度/布筋间距。6、箍筋箍筋长度（梁宽2保护层梁高-2保护层）*2211.9d8d箍筋根数（加密区长度/加密区间距+1）2（非加密区长度/非加密区间距1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。7、吊筋吊筋长度2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度=40d+2*1.414d+b+0.1 800mm 夹角=45=40d+2*1.155d+b+0.1 800mm 夹角=60螺旋箍筋计算公式1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000a/p1-e2/4-3/64(e2)2 5/256(e2)3 其中 a=（p2+4D2）/4 e2=(4a2-D2)/( 4a2)式中 l每1m钢筋骨架长的螺旋箍筋长度（）； p螺距（）； 圆周率，取3.1416； D螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（）。公式中括号内最后一项5/256(e2)3数值很小，一般在计算时略去。2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p（D）2+p2+d/2 式中 d螺旋箍筋的直径；其他符号意义同前。方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小 （p/d0.5）时，箍筋长度也可以按下面近似公式计算：l=np2+（D）2 式中 n螺旋圈数；其他符号意义同前。“ ”表示次方的意识。螺旋箍筋计算公式1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000a/p1-e2/4-3/64(e2)2 5/256(e2)3 其中 a=（p2+4D2）/4 e2=(4a2-D2)/( 4a2)式中 l每1m钢筋骨架长的螺旋箍筋长度（）； p螺距（）； 圆周率，取3.1416； D螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（）。公式中括号内最后一项5/256(e2)3数值很小，一般在计算时略去。2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p（D）2+p2+d/2 式中 d螺旋箍筋的直径；其他符号意义同前。方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小 （p/d0.5）时，箍筋长度也可以按下面近似公式计算：l=np2+（D）2 式中 n螺旋圈数；其他符号意义同前。“ ”表示次方的意识。1、螺旋箍筋计算方法：在圆柱形构件（如图形柱、管柱、灌注桩等）中，螺旋箍筋沿主筋圆周表面缠绕，其每米钢筋骨架长的螺旋箍筋长度，可按下式计算：l=2000a/p1-e2/4-3/64(e2)2 5/256(e2)3 其中 a=（p2+4D2）/4 e2=(4a2-D2)/( 4a2)式中 l每1m钢筋骨架长的螺旋箍筋长度（）； p螺距（）； 圆周率，取3.1416； D螺旋线的缠绕直径；采用箍筋的中心距，即主筋外皮距离加上一个箍筋直径（）。公式中括号内最后一项5/256(e2)3数值很小，一般在计算时略去。2、螺旋箍筋简易计算方法方法一，螺旋箍筋长度亦可按以下简化公式计算：l=1000/p（D）2+p2+d/2 式中 d螺旋箍筋的直径；其他符号意义同前。方法二，对于箍筋间距要求不大严格的构件，或当p与D的比值较小 （p/d0.5）时，箍筋长度也可以按下面近似公式计算：l=np2+（D）2 式中 n螺旋圈数；其他符号意义同前。“ ”表示次方的意识。螺旋箍钢筋长度计算公式：=N*P2+（D-2b+d)2*A2+2个弯钩增加长度，N螺旋圈数，N=L/P（L构件长）P螺距（箍筋加密间距，箍筋非加密间距）D桩直径，b保护层厚度d螺旋箍筋的直径；A圆周率文字描述公式：螺旋圈数箍筋间距的平方+（桩直径-2倍保护层厚度-螺旋箍筋的直径）的平方圆周率的平方之和开根号+2个弯钩增加长度计算非加密区箍筋时加2个弯钩增加长度（按公式计算一次，P为箍筋非加密间距），计算加密区箍筋时不加2个弯钩增加长度（按公式在计算一次，P为箍筋加密间距），两都之和就是整个桩螺旋箍钢筋长度钢筋抽样常用公式钢筋算量基本方法小结一、梁（1） 框架梁一、首跨钢筋的计算1、上部贯通筋 上部贯通筋（上通长筋1）长度通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3端支座锚固值； 第二排为Ln/4端支座锚固值 3、下部钢筋下部钢筋长度净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽Lae且0.5Hc5d，为直锚，取MaxLae，0.5Hc5d 。钢筋的端支座锚固值支座宽Lae或0.5Hc5d，为弯锚，取MaxLae，支座宽度-保护层+15d 。钢筋的中间支座锚固值MaxLae，0.5Hc5d 4、腰筋构造钢筋：构造钢筋长度净跨长215d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度（梁宽2保护层）211.9d（抗震弯钩值）2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数（箍筋根数/2）（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数布筋长度/布筋间距。6、箍筋箍筋长度（梁宽2保护层梁高-2保护层）*2211.9d8d箍筋根数（加密区长度/加密区间距+1）2（非加密区长度/非加密区间距1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。7、吊筋吊筋长度2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度800mm 夹角=60 800mm 夹角=45二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3中间支座值Ln/3；第二排为：Ln/4中间支座值Ln/4注意：当中间跨两端的支座负筋延伸长度之和该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长（Ln/3前中间支座值）（Ln/3后中间支座值）；第二排为：该跨净跨长（Ln/4前中间支座值）（Ln/4后中间支座值）。其他钢筋计算同首跨钢筋计算。LN为支座两边跨较大值。二、其他梁一、非框架梁在03G101-1中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；2、 下部纵筋锚入支座只需12d；3、 上部纵筋锚入支座，不再考虑0.5Hc5d的判断值。未尽解释请参考03G101-1说明。二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3；2、下部纵筋端支座锚固值处理同框架梁；3、上部纵筋中第一排主筋端支座锚固长度支座宽度保护层梁高保护层Lae，第二排主筋锚固长度Lae；4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；5、箍筋的加密范围为0.2Ln11.5hb；7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。二、 剪力墙在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。（1） 剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过 外侧钢筋长度墙长-保护层内侧钢筋墙长-保护层+弯折B、外侧钢筋不连续通过 外侧钢筋长度墙长-保护层+0.65Lae内侧钢筋长度墙长-保护层+弯折水平钢筋根数层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时A、外侧钢筋连续通过 外侧钢筋长度墙长-保护层 内侧钢筋墙净长锚固长度（弯锚、直锚）B、外侧钢筋不连续通过 外侧钢筋长度墙长-保护层+0.65Lae 内侧钢筋长度墙净长锚固长度（弯锚、直锚）水平钢筋根数层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。3、剪力墙墙身有洞口时 当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度基础插筋首层层高伸入上层的搭接长度2、中间层墙身纵筋长度本层层高伸入上层的搭接长度3、顶层墙身纵筋长度层净高顶层锚固长度墙身竖向钢筋根数墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。三、墙身拉筋1、长度墙厚-保护层+弯钩（弯钩长度11.9+2*D）2、根数墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距竖向间距。例：(8000*3840)/(600*600)（二） 剪力墙墙柱一、纵筋1、首层墙柱纵筋长度基础插筋首层层高伸入上层的搭接长度2、中间层墙柱纵筋长度本层层高伸入上层的搭接长度3、顶层墙柱纵筋长度层净高顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。二、箍筋：依据设计图纸自由组合计算。（三） 剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度洞口宽度左右两边锚固值LaE中间层连梁纵筋长度洞口宽度左右两边锚固值LaE2、箍筋顶层连梁，纵筋长度范围内均布置箍筋 即N=(LaE-100)/150+1)*2+（洞口宽-50*2）/间距+1（顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根 即N=（洞口宽-50*2）/间距+1（中间层）二、暗梁1、主筋长度暗梁净长锚固三、 柱（一） 、基础层一、柱主筋基础插筋基础底板厚度-保护层+伸入上层的钢筋长度Max10D,200mm二、基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2根进行计算（软件中是按三根）。（二） 、中间层一、柱纵筋1、 KZ中间层的纵向钢筋层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数N个加密区/加密区间距+N+非加密区/非加密区间距103G101-1中，关于柱箍筋的加密区的规定如下1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max500，柱长边尺寸，Hn/6；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max500，柱长边尺寸，Hn/6；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。（三）、顶层顶层KZ因其所处位置不同，分为角柱、边柱和中柱，也因此各种柱纵筋的顶层锚固各不相同。（参看03G1011第37、38页）一、角柱角柱顶层纵筋长度：一、内筋a、内侧钢筋锚固长度为 ： 弯锚（Lae）：梁高保护层12d直锚（Lae）：梁高保护层 二、外筋b、外侧钢筋锚固长度为 外侧钢筋锚固长度Max1.5Lae ，梁高保护层柱宽保护层 寺寺地地地地地地地地地地柱顶部第一层：梁高保护层柱宽保护层8d（保证65%伸入梁内） 柱顶部第二层：梁高保护层柱宽保护层注意：在GGJ V8.1中，内侧钢筋锚固长度为 弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高保护层 外侧钢筋锚固长度Max1.5Lae ，梁高保护层柱宽保护层二、边柱边柱顶层纵筋长度层净高Hn顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？ 边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为 弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高保护层b、外侧钢筋锚固长度为：1.5Lae注意：在GGJ V8.1中，内侧钢筋锚固长度为 弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高保护层 外侧钢筋锚固长度Max1.5Lae ，梁高保护层柱宽保护层三、中柱中柱顶层纵筋长度层净高Hn顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为 弯锚（Lae）：梁高保护层12d 直锚（Lae）：梁高保护层注意：在GGJ V8.1中，处理同上。四、 板在实际工程中，我们知道板分为预制板和现浇板，这里主要分析现浇板的布筋情况。板筋主要有：受力筋 (单向或双向，单层或双层)、支座负筋 、分布筋 、附加钢筋 (角部附加放射筋、洞口附加钢筋)、撑脚钢筋 (双层钢筋时支撑上下层)。一、受力筋软件中，受力筋的长度是依据轴网计算的。受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是级筋）。根数（轴线长度-扣减值）/布筋间距1二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数（布筋范围-扣减值）/布筋间距1分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1三、附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)根据实际情况直接计算钢筋的长度、根数即可，在软件中可以利用直接输入法输入计算。第五章 常见问题为什么钢筋计算中，135o弯钩我们在软件中计算为11.9d？我们软件中箍筋计算时取的11.9D实际上是弯钩加上量度差值的结果，我们知道弯钩平直段长度是10D，那么量度差值应该是1.9D，下面我们推导一下1.9D这个量度差值的来历：按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360*3.14*（D/2+d/2）*2+300,这里D取的是规范规定的最小半径2.5d，此时用后面的式子减前面的式子的结果是：1.87d1.9d。
