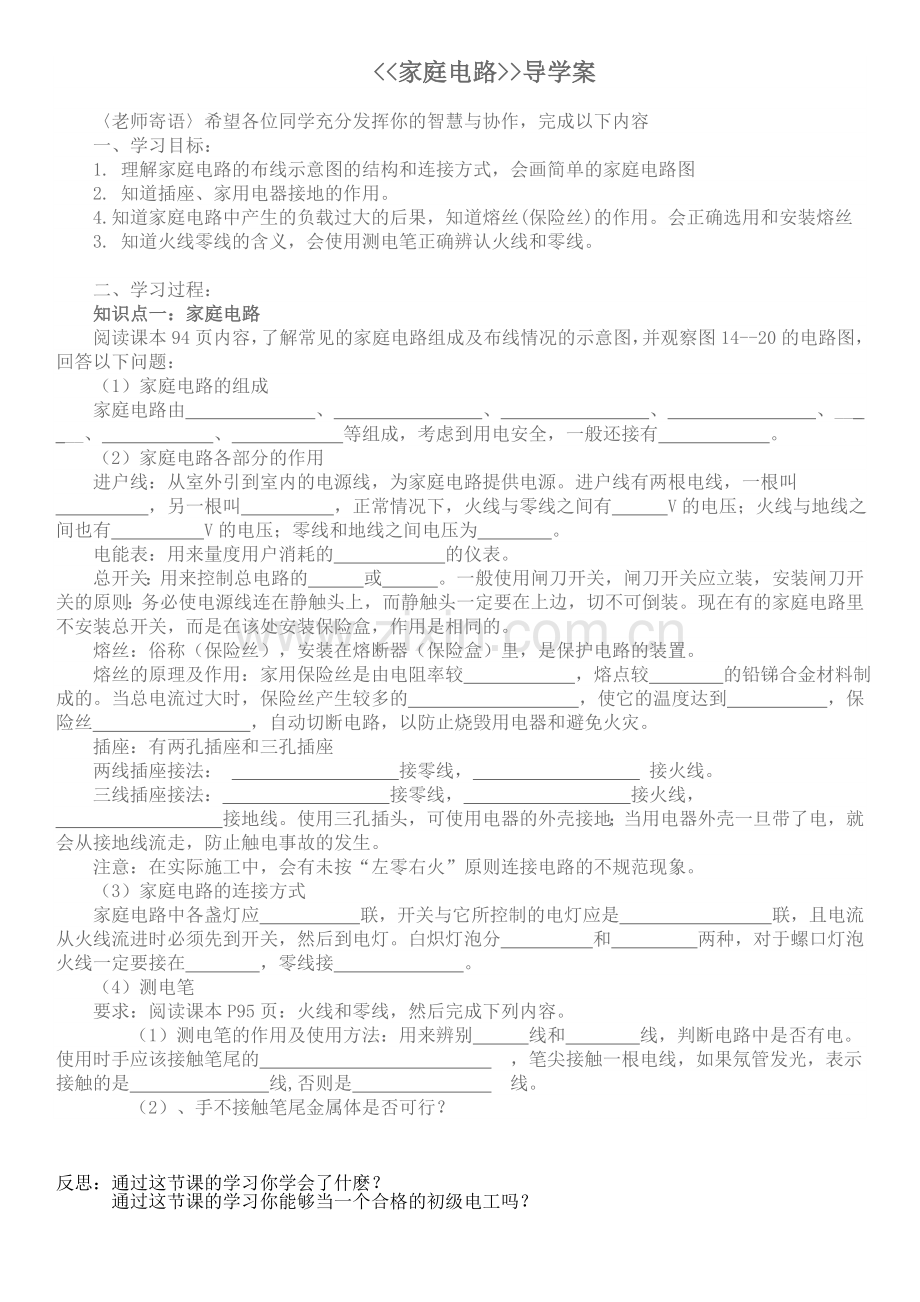

<<家庭电路>>导学案

〈老师寄语〉希望各位同学充分发挥你的智慧与协作，完成以下内容
一、学习目标：
1. 理解家庭电路的布线示意图的结构和连接方式，会画简单的家庭电路图
2. 知道插座、家用电器接地的作用。
4.知道家庭电路中产生的负载过大的后果，知道熔丝(保险丝)的作用。会正确选用和安装熔丝
3. 知道火线零线的含义，会使用测电笔正确辨认火线和零线。

二、学习过程：
知识点一：家庭电路
阅读课本94页内容，了解常见的家庭电路组成及布线情况的示意图，并观察图14--20的电路图，回答以下问题：
（1）家庭电路的组成
家庭电路由   　　　  、   　　　   、  　　　　   、   　　　　  、___　　___、　　　　　　、　　　　　　等组成，考虑到用电安全，一般还接有　　　　　　。
（2）家庭电路各部分的作用
进户线：从室外引到室内的电源线，为家庭电路提供电源。进户线有两根电线，一根叫  　　  ，另一根叫  　　  ，正常情况下，火线与零线之间有　　　V的电压；火线与地线之间也有　　　　　V的电压；零线和地线之间电压为　　　　。
电能表：用来量度用户消耗的　　　　　　的仪表。
总开关：用来控制总电路的　　　或　　　。一般使用闸刀开关，闸刀开关应立装，安装闸刀开关的原则：务必使电源线连在静触头上，而静触头一定要在上边，切不可倒装。现在有的家庭电路里不安装总开关，而是在该处安装保险盒，作用是相同的。
熔丝：俗称（保险丝），安装在熔断器（保险盒）里，是保护电路的装置。
熔丝的原理及作用：家用保险丝是由电阻率较   　   ，熔点较　　　　的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的          ，使它的温度达到    　  ，保险丝         ，自动切断电路，以防止烧毁用电器和避免火灾。
插座：有两孔插座和三孔插座
两线插座接法：          接零线，          接火线。
三线插座接法：         接零线，         接火线，         接地线。使用三孔插头，可使用电器的外壳接地；当用电器外壳一旦带了电，就会从接地线流走，防止触电事故的发生。
注意：在实际施工中，会有未按“左零右火”原则连接电路的不规范现象。
（3）家庭电路的连接方式
家庭电路中各盏灯应    　  联，开关与它所控制的电灯应是         联，且电流从火线流进时必须先到开关，然后到电灯。白炽灯泡分  　 　　 和  　　　 两种，对于螺口灯泡火线一定要接在　 　，零线接      。
（4）测电笔
要求：阅读课本P95页：火线和零线，然后完成下列内容。
（1）测电笔的作用及使用方法：用来辨别   线和    线，判断电路中是否有电。使用时手应该接触笔尾的              ，笔尖接触一根电线，如果氖管发光，表示接触的是        线,否则是         线。
（2）、手不接触笔尾金属体是否可行？

反思：通过这节课的学习你学会了什麽？
通过这节课的学习你能够当一个合格的初级电工吗？
