通用版初中物理九年级物理全册第二十章电与磁必须掌握的典型题

1

单选题

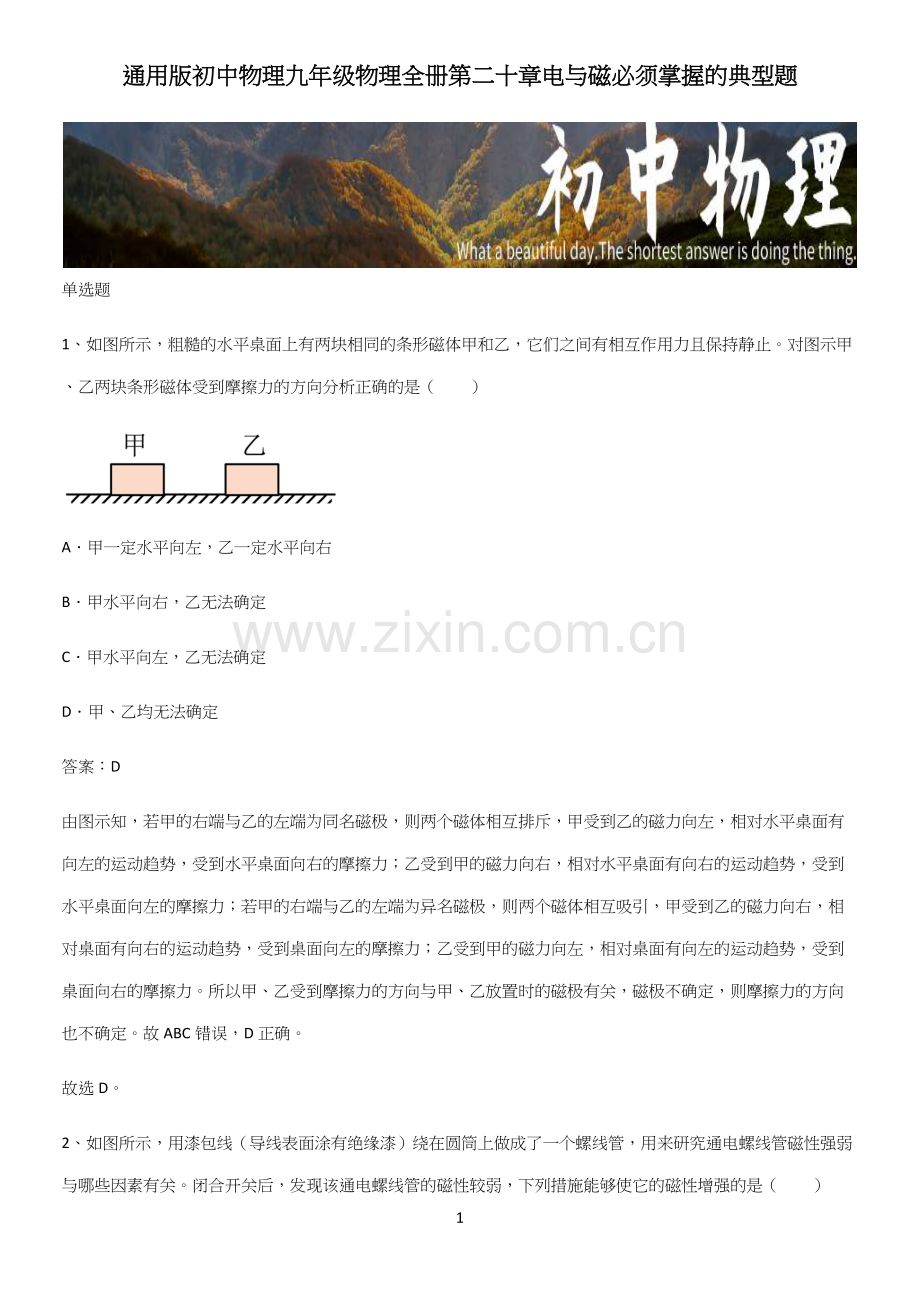

1、如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（　　）

A．甲一定水平向左，乙一定水平向右
B．甲水平向右，乙无法确定
C．甲水平向左，乙无法确定
D．甲、乙均无法确定
答案：D
由图示知，若甲的右端与乙的左端为同名磁极，则两个磁体相互排斥，甲受到乙的磁力向左，相对水平桌面有向左的运动趋势，受到水平桌面向右的摩擦力；乙受到甲的磁力向右，相对水平桌面有向右的运动趋势，受到水平桌面向左的摩擦力；若甲的右端与乙的左端为异名磁极，则两个磁体相互吸引，甲受到乙的磁力向右，相对桌面有向右的运动趋势，受到桌面向左的摩擦力；乙受到甲的磁力向左，相对桌面有向左的运动趋势，受到桌面向右的摩擦力。所以甲、乙受到摩擦力的方向与甲、乙放置时的磁极有关，磁极不确定，则摩擦力的方向也不确定。故ABC错误，D正确。
故选D。

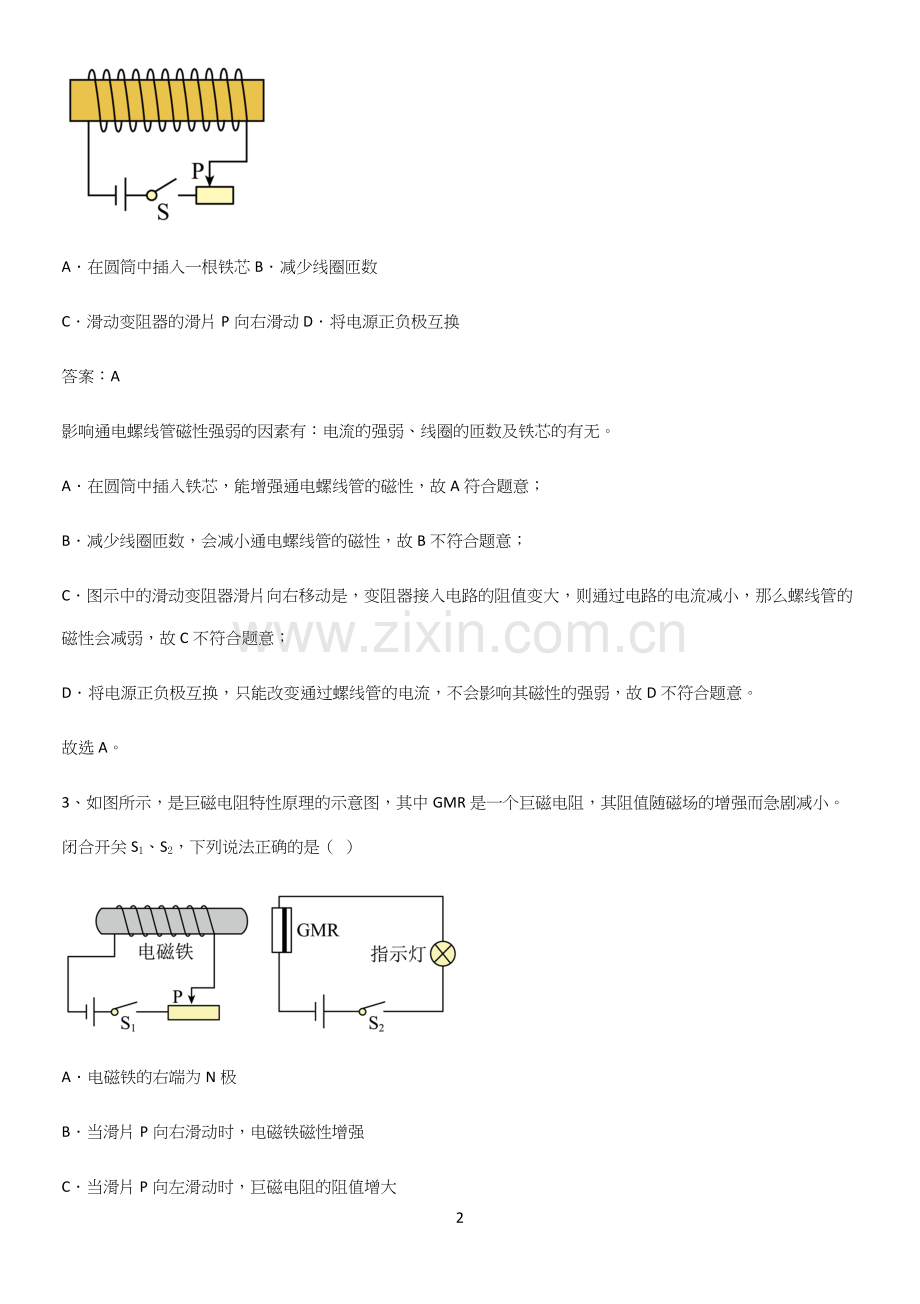

2、如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（　　）

A．在圆筒中插入一根铁芯B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动D．将电源正负极互换
答案：A
影响通电螺线管磁性强弱的因素有：电流的强弱、线圈的匝数及铁芯的有无。
A．在圆筒中插入铁芯，能增强通电螺线管的磁性，故A符合题意；
B．减少线圈匝数，会减小通电螺线管的磁性，故B不符合题意；
C．图示中的滑动变阻器滑片向右移动是，变阻器接入电路的阻值变大，则通过电路的电流减小，那么螺线管的磁性会减弱，故C不符合题意；
D．将电源正负极互换，只能改变通过螺线管的电流，不会影响其磁性的强弱，故D不符合题意。
故选A。
3、如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（  ）

A．电磁铁的右端为N极
B．当滑片P向右滑动时，电磁铁磁性增强
C．当滑片P向左滑动时，巨磁电阻的阻值增大
D．当滑片P向左滑动时，指示灯变亮
答案：D
A．闭合开关S1，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，右端为S极，故A错误；
BCD．闭合开关S1、S2，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由I=UR可知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减小，电压一定，由I=UR可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故BC错误，D正确。
故选D。
4、如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（  ）

A．螺线管上端是N极，弹簧测力计示数变小
B．螺线管上端是S极，弹簧测力计示数变小
C．螺线管上端是N极，弹簧测力计示数变大
D．螺线管上端是S极，弹簧测力计示数变大
答案：A
由图可知，电流从螺线管的下端流入，根据安培定则可知，螺线管的上端为N极，下端为S极；由于同名磁极相互排斥，所以螺线管对条形磁铁由向上的斥力。当滑动变阻器的滑片缓慢向右移动的过程中，滑动变阻器接入电阻变小，电路中的总电阻减小，根据I=UR可知，电路中的电流增大，电磁铁磁性增强，螺线管对条形磁铁的斥力增大，所以弹簧测力计示数减小，故A正确，BCD错误。
故选A。
5、如图为光敏电阻控制的智能照明电路，L为“220V   22W”的照明灯，光敏电阻R的阻值随光照强度的增大而减小，控制电路中电源电压为6V，定值电阻R0为200Ω，电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统下列说法正确的是（  ）

A．工作电路中电源的a端应该连接零线
B．照明系统恰好启动时，光敏电阻R的阻值为100Ω
C．灯L正常发光时，控制电路中的电流是大于0.02A
D．如果提高控制电路电源电压，照明灯白天也可能发光
答案：B
A．为了用电的安全，开关应接在用电器和火线之间，衔铁相当于是灯泡的开关，所以工作电路中电源的a端应该连接火线，故A错误；
B．照明系统恰好启动时，通过线圈的电流为0.02A，根据欧姆定律可知，此时电路的总电阻为
R总=UI=6V0.02A=300Ω
根据串联电路的电阻关系可知，光敏电阻R的阻值为
R=R总-R0=300Ω-200Ω=100Ω
故B正确；
C．根据题意可知，当天色渐暗，光敏电阻的阻值变大，根据欧姆定律可知，通过线圈的电流变小，通过线圈的电流为0.02A时，恰好启动工作电路的照明系统，照明灯泡正常发光，所以控制电路中的电流会小于或等于0.02A，故C错误；
D．如果提高控制电路的电压，由欧姆定律可知，控制电路中的电流增大，在白天时，控制电路的电流很大，衔铁会被吸下，照明灯L不发光，且到晚上时，由于控制电路的电压高、电流大，也可能导致衔铁被吸下，照明灯L也可能不发光，故D错误。
故选B。
6、如图是奥斯特实验的示意图，当开关闭合时，小磁针发生偏转，下列说法正确的是（  ）

A．这一现象说明通电导线周围的空间中产生了磁场
B．发生偏转的小磁针对通电导线没有力的作用
C．通电导线周围磁场方向由小磁针的指向决定
D．移去小磁针后的通电导线周围不存在磁场
答案：A
A．导体通电后，导体旁边的小磁针发生偏转说明通电导线周围的空间中产生了磁场，故A正确；
B．力的作用是相互的，发生偏转的小磁针受到通电导线磁力的作用，小磁针也对通电导体有磁力的作用，故B错误；
CD．通电导线周围磁场方向与电流的方向有关，并不是由小磁针的指向决定的，即使移去小磁针，通电导线周围的磁场也不会消失，故CD错误。
故选A。
7、图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。灯座通电后，灯泡会悬浮在灯座上方，半导体芯片发光。下列说法正确的是（　　）

A．发光的半导体芯片电阻为零
B．灯泡悬浮是利用同名磁极相互排斥的原理
C．通电后电磁铁具有磁性说明磁能生电
D．通电后电磁铁的下端为S极
答案：B
A．半导体的导电性能介于导体和绝缘体之间，具有一定的电阻值，因此半导体芯片的电阻不为0，故A错误；
B．同名磁极相互排斥、异名磁极相互吸引，灯泡悬浮利用了同名磁极相互排斥的原理，故B正确；
C．电磁铁是利用电流的磁效应工作的，当电流流过电磁铁线圈时，电磁铁就具有磁性，说明电能生磁，故C错误；
D．电流从电磁铁线圈的上端流入，由安培定则可判断电磁铁的下端为N极，故D错误。
故选B。
8、如图所示的四个磁现象实验中，反映电动机原理的是（）
A．电磁铁磁性的强弱与线圈匝数有关B．通电后导体在磁场中由静止开始运动
C．闭合回路一部分导体切制磁感线产生电流D．通电导线下方的小磁针发生偏转
答案：B
电动机原理是磁场对通电导体有力的作用。
A．电磁铁磁性的强弱与线圈匝数有关是电流的磁效应，属于电生磁，故A不符合题意；
B．通电后导体在磁场中由静止开始运动是由于磁场对通电导体有力的作用，与电动机工作原理相同，故B符合题意；
C．闭合回路一部分导体切制磁感线产生电流是电磁感应现象，属于磁生电，与发电机原理相同，故C不符合题意；
D．通电导线下方的小磁针发生偏转表明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。
故选B。
9、如图所示的磁悬浮地球仪，在地球仪底端有一个磁铁，在底座内部有一个金属线圈，线圈通电后，地球仪可悬浮在空中。下列说法正确的是（　　）

A．地球仪周围存在磁场，同时也存在磁感线
B．地球仪周围的磁场分布是均匀的
C．地球仪周围各点的磁场方向都相同
D．地球仪是利用同名磁极相互排斥的原理悬浮的
答案：D
A．磁场真实存在，磁感线真实不存在，故A错误；
B．地球仪周围磁场强度不同，磁场不均匀，故B错误；
C．地球仪周围的磁场方向不同，故C错误；
D．地球仪可悬浮在空中是利用同名磁极相互排斥的原理，故D正确。
故选D。
10、在螺线管附近放一小磁针，静止时小磁针位置如图所示。闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（  ）

A．通电螺线管的左侧是N极，小磁针顺时针旋转
B．通电螺线管的左侧是N极，小磁针逆时针旋转
C．通电螺线管的右侧是N极，小磁针顺时针旋转
D．通电螺线管的右侧是N极，小磁针逆时针旋转
答案：D
AB．闭合开关后，电流由螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流的方向，则大拇指指向右端，即通电螺线管的右端为N极、左端为S极，故AB错误；
CD．根据同名磁极相互排斥可知，通电螺线管的右端为N极，小磁针的N极应向右旋转，即小磁针逆时针旋转，故C错误，D正确。
故选D。
11、如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（　　）

A．电流表读数变大B．弹簧测力计示数变小
C．电磁铁的磁性增强D．通电螺线管上端为S极
答案：B
AC．闭合开关后，将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，电磁铁磁性减弱，故AC错误；
B．根据磁极间的相互作用可知，当电磁铁的磁性减小时，电磁铁对小球的吸引力减弱，所以弹簧测力计示数变小，故B正确；
D．由图可知，电流从下面流入电磁铁，根据安培定则可以判断螺线管上端为N极，故D错误。
故选B。
12、如图所示，闭合开关S，观察到小磁针顺时针旋转90°后保持静止，下列说法正确的是（  ）

A．电源的a端是正极，电磁铁左端是S极B．电源的a端是负极，电磁铁左端是N极
C．电源的b端是负极，磁感线方向自左向右D．电源的b端是正极，磁感线方向自右向左
答案：A
由题意可知，小磁针顺时针旋转90°后保持静止，则小磁针静止时，左端为S极，右端为N极，则由异名磁极相互吸引可知，通电螺线管的右端为N极，左端为S极，则根据通电螺线管中导线的缠绕方式，由安培定则可得，电流从通电螺线管的左端流入，右端流出，故可知电源的a端是正极，因磁感线方向在磁铁外部是从N极出发，回到S极，故可知磁感线方向是自右向左，故A正确，BCD错误。
故选A。
13、利用图所示实验揭示的原理，可制成（　　）

A．发电机B．电动机C．电磁铁D．电磁继电器
答案：A
分析图可知，图中将闭合回路的一部分导线放在磁场中做切割磁感线运动时，电路中会产生感应电流，这就是电磁感应现象，该过程将机械能转化为电能，人们利用这个原理制成了发电机，故A符合题意；BCD不符合题意。
故选A。
14、中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是（  ）

A．可以通过小磁针静止时N极的指向来确定该点的地磁场方向
B．地磁场的S极在地理的南极附近
C．地磁场的南、北极与地理南、北极完全重合
D．地球周围真实存在着很多条疏密不同的磁感线
答案：A
A．小磁针静止时，N极的指向即为该处磁场的方向，故可以通过小磁针静止时N极的指向来确定该点的地磁针方向，故A正确；
B．由图中可知，地磁场的S极在地理的北极附近，故B错误；
C．由图中可知，地磁场的南、北极与地理南、北极之间存在一个夹角，不是完全重合，故C错误；
D．磁感线是为了便于描述磁场分布而构造的假想曲线，实际并不存在，故D错误。
故选A。
15、关于下列四幅图片，说法正确的是（　　）

A．图甲：说明通电导线周围存在磁场
B．图乙：导体ab沿竖直方向上下运动时，电流表指针偏转
C．图丙：闭合开关，蹄形磁体磁极上下对调后，导体ab的运动方向不发生改变
D．图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系
答案：A
A．甲图为奥斯特实验，说明通电导线周围存在磁场，故A正确；
B．导体ab沿竖直方向上下运动时，没有切割磁感线，没有感应电流的产生，电流表指针不偏转，故B错误；
C．闭合开关，蹄形磁体磁极上下对调后，改变了磁场方向，电流方向不变，则受力方向改变即导体ab的运动方向发生改变，故C错误；
D．丁图中电磁铁A、B是串联的，电流相等，电磁铁A、B匝数不同，探究的是电磁铁A、B的磁性强弱与线圈匝数的关系，故D错误。
故选A。
多选题
16、电动汽车越来越多的进入普通家庭，电动汽车的核心部件是电动机，下列各图中，与电动机工作原理相同的是（　　）
A．B．C．D．
答案：BD
电动机的工作原理是利用通电导体在磁场中受到力的作用而转动的原理工作的；
A．图为电磁铁的原理图，是探究磁性强弱与线圈匝数的关系，是根据电流的磁效应制成的，故A不符合题意；
B．扬声器是利用通电导体在磁场中受力运动，与电动机的原理相同，故B符合题意；
C．动圈式话筒是利用电磁感应的原理制成的，工作时将机械能转化为电能，故C不符合题意；
D．图中有电源，是利用通电导体在磁场中受到力的作用而转动的原理制成的，是电动机的原理图，故D符合题意。
故选BD。
17、小聪同学对下列相关物理知识点，说法正确的是（　　）

A．图甲说明电流相同时，线圈匝数越多，电磁铁磁性越强
B．图乙中墨水在热水中扩散，我们可以看到分子在做无规则运动
C．图丙中小球c带正电，则b球一定带正电，a球可能不带电
D．图丁中电暖器，若用超导体替代电热丝可以提高该电暖气的效率
答案：AC
A．两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，故A正确；
B．图乙中墨水在热水中扩散，我们肉眼看不到分子在做无规则运动，故B错误；
C．图丙中小球c带正电，则b球一定带正电，a球可能带负电也可能不带电，故C正确；
D．图丁中电暖器，若用超导体替代电热丝，超导体的电阻为0，根据Q=I2Rt，导体不会发热，所以不能提高该电暖气的效率，故D错误。
故选AC。
18、关于电磁现象，下列说法中正确的是（　　）
A．指南针能指南是由于地磁场对指南针磁极有力的作用
B．导体在磁场中做切割磁感线运动时，导体中一定产生电流
C．磁场中某点的磁场方向是由放在该点的小磁针北极决定的
D．通电线圈在磁场中受力转动的过程中，电能转化为机械能
答案：AD
A．指南针属于磁体，有南北两个磁极，放入地磁场中会受到磁力的作用而指示南北方向，故A正确；
B．闭合电路的一部分导体在磁场中做切割磁感线运动，才能产生感应电流，,故B错误；
C．磁场中某点的磁场方向是一定的，可以由放在该点的小磁针北极的指向来判断，但磁场方向不是由小磁针决定的，故C错误；
D．通电线圈在磁场中受力转动的过程中，消耗电能转化为线圈的机械能，故D正确。
故选AD。
19、某同学利用如图所示的装置进行实验，下列说法中正确的是（　　）

A．该装置可研究磁场对通电导体的作用
B．该装置揭示的原理可应用于发电机
C．该装置实验时能将电能转化为机械能
D．导体AB在磁场中的受力方向与磁场方向和电流方向有关
答案：ACD
AB．该装置电路中有电源、导体AB、滑动变阻器和开关，导体AB放在磁场中的导轨上。闭合开关，导体AB中有电流通过，所以实验装置是研究磁场对通电导线的作用，与电动机工作原理相同，故A正确，B错误；
C．闭合开关，通电导线会在磁场中受到安培力作用，导体将发生运动，电能转化为机械能，故C正确；
D．根据左手定则可知磁场垂直穿过手心，四指和电流方向相同，大拇指方向就是磁场对通电导体施加的力的方向，通电导体在磁场受力方向与磁场方向和电流方向相互垂直，所以导体AB在磁场中的受力方向与磁场方向和电流方向有关，故D正确。
故选ACD。
20、关于如图所示的四幅实验装置图，下列分析中正确的是（    ）
A．是研究电动机的原理的B．是研究电流的周围存在着磁场的
C．是研究磁场对通电导线作用的D． 是电动机结构的原理图
答案：BC
A．图中没有电源，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，是研究发电机的原理的，故A错误；
B．该实验是奥斯特实验，研究电流周围存在着磁场，故B正确；
C．装置中有电源，是研究通电导体在磁场中受力运动的实验，故C正确；
D．装置中没有电源，线圈在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，灯泡会发光，是发电机的原理图，故D错误。
故选BC。
21、如图所示是燃油汽车启动装置的电路简图。汽车启动时，需将钥匙插入仪表板上的钥匙孔并旋转，电动机启动，则下列分析正确的是（　　）

A．电磁铁通电后周围存在磁场B．电动机的原理为电磁感应现象
C．电磁铁通电后电磁铁的上端为N极D．电动机工作时将电能全部转化为机械能
答案：AC
A．电磁铁是利用电流的磁效应来工作的，电磁铁通电后周围存在磁场，故A正确；
B．电动机的原理：利用通电导线在磁场中会受到力的作用而运动。故B错误；
C．读图可知，电流从电磁铁的上端流入，根据右手定则，右手握住电磁铁，使四指指向电流的方向，则大拇指所指的，电磁铁的上端为电磁铁的N极，故C正确；
D．电动机能够将电能大部分转化为机械能，但也会产生一少部分内能，故D错误。
故选AC。
22、关于磁场现象，下列说法正确的是（  ）
A．电流周围一定存在磁场
B．磁场一定会对放入其中的物体有力的作用
C．指南针能指南是由于地磁场对指南针磁极有力的作用
D．磁场中某点磁场的方向是由放在该点的小磁针静止时N极指向决定的
答案：AC
A．奥斯特实验说明：通电导线周围存在磁场，故A正确；
B．磁场的基本性质是对放入其中的磁体有力的作用，如果放入其中的物体不是磁体，没有力的作用，故B错误；
C．地磁场会对其周围的磁体产生磁力的作用，指南针指南北的原因是由于地磁场对指南针磁极有力的作用，故C正确；
D．磁场中某点的磁场方向与放在该点的小磁针静止时N极指向一致，但不是由放在该点的小磁针静止时N极指向决定的，故D错误。
故选AC。
23、现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程。以下设备也是利用“磁生电”工作的是（  ）

A．电磁起重机B．扬声器
C．手摇式发电机D．动圈式话筒
答案：CD
根据题意可知，手机中的线圈，能将底座产生的变化的磁场转化为电流给手机电池充电，是利用电磁感应原理工作的。
A．电磁起重机是利用电流的磁效应工作的，故A不符合题意；
B．扬声器是利用通电导体受到磁场力的作用工作的，故B不符合题意；
C．手摇式发电机可以将机械能转化为电能，是利用电磁感应原理工作的，故C符合题意；
D．动圈式话筒是利用闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是利用的电磁感应原理，故D符合题意。
故选CD。
24、小利同学设计并进行了一组探究实验，实验过程如图所示。实验发现，当电路闭合时，原来静止在南北方向上的可自由转动的小磁针会发生偏转，偏转的方向如图中的箭头指示的方向。对于这组实验，下列说法中正确的是（　　）

A．该组实验证明了电磁感应现象
B．甲、乙两图的实验说明电流的周围存在着磁场
C．该组实验现象可用来说明发电机的工作原理
D．甲、丙两图的实验说明通电导体周围的磁场方向与导体中的电流方向有关
答案：BD
AB．甲图通电时，放在通电导线周围的小磁针方向发生偏转；乙图断电时，放在导线周围的小磁针方向未发生偏转。该组实验为奥斯特实验，放在通电导线周围的小磁针的方向发生偏转，说明电流周围存在磁场，而不是证明了电磁感应现象，故A错误，B正确；
C．电动机是利用电流的磁效应，即通电导体在磁场中受到力的作用，而发电机是利用电磁感应现象，即闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象。该组实验证明了通电导体在磁场中受到力的作用，反映的是电动机的工作原理，故C错误；
D．根据图甲可知，通电导体下方的小磁针发生偏转；根据图丙可知，当改变导体中电流方向，通电导体下方的小磁针偏转方向改变，因此该实验说明了通电导体周围的磁场方向与电流方向有关，故D正确。
故选BD。
25、下列对有关物理学家及其所做的实验表述不正确的是（　　）
A．托里拆利实验精确地测出大气压的数值
B．奥斯特实验证明了电流周围存在磁场
C．法拉第通过实验研究了磁场对通电导线的作用
D．欧姆最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系
答案：CD
A．1643年，意大利科学家托里拆利实验第一次精确地测出大气压的数值，p0=1.013×105Pa，故A正确，不符合题意；
B．奥斯特发现了电流周围存在磁场，即电流的磁效应，是第一个发现电现象与磁现象之间有联系的人，故B正确，不符合题意；
C．法拉第通过实验研究了电磁感应现象，从而使人类进入了电气化时代，故C错误，符合题意；
D．欧姆经过十多年的研究发现了欧姆定律，确定了电流产生的热量与电流、电阻、通电时间的关系的是英国物理学家焦耳，故D错误，符合题意。
故选CD。
填空题
26、中考考生进入考场前均要进行安检，如图所示为安检时使用的某种金属探测器。当探测器靠近金属物体时就会产生涡电流（感应电流），探测器发出警报，这种现象叫做________现象。发电机和电动机中，________机也是利用这个原理制成的。

答案：     电磁感应     发电
[1]当线圈靠近金属物体时，在金属物体中产生电流，相当于闭合电路的部分导体在切割磁感线，故在金属中会产生电流，故探测器应采用了电磁感应原理。
[2]发电机是利用线圈在磁场中做切割磁感线运动，产生感应电流制成的。电动机工作原理是磁场对电流受力的作用，使电动机转动。故发电机是利用了电磁感应原理。
27、如图是研究电磁铁磁性强弱的实验装置，其中E是电磁铁。只利用此装置可以研究电磁铁磁性强弱与______是否有关。闭合开关S后，发现电磁铁吸引起少量大头针。为了让电磁铁能吸引起更多的大头针，只利用图中的器材，可以将滑动变阻器滑片向______移动。（选填“左”或“右”）

答案：     电流强度     左
[1]由图中可知，移动滑动变阻器滑片的位置，可以改变滑动变阻器接入电路中阻值的大小，从而改变电路中电流的大小，故利用此装置可以用来探究电磁铁磁性强弱与电流强度是否有关。
[2]为了让电磁铁能吸引更多的大头针，应增大电磁铁的磁性，即要增大电路中的电流，应减小滑动变阻器接入电路中的阻值，故应将滑动变阻器的滑片向左移动。
28、如图所示，当开关S0闭合时，电路中的______（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到______（选填“1”或“2”）位置，或将________移动。

答案：     电铃     2     滑片P向左
[1][2]图中为用电磁继电器来控制电路工作，左侧为控制电路，右侧为工作电路，当开关S0闭合时，控制电路工作，有电流流过电磁铁，电磁铁产生磁性，将衔铁吸下，动触点与上方静触点断开，电灯停止工作，触点与下方静触点闭合，使电铃工作。
[3]为了增强电磁铁的磁性，可以增大电磁铁线圈的匝数，也可以增大通过通过电磁铁的电流，所以，可以可将开关S接到2的位置来增大电磁铁线圈的匝数，也可以将滑动变阻器滑片P向左滑动，减小它接入电路的阻值，使电路中电流增大，从而使电磁铁的磁性增强。
29、小磁针在通电螺线管的磁场作用下静止，如图所示，则电源的左端为电源的______极。（选填“正”或“负”）

答案：负
从图中可以看到，小磁针的右端是N极，根据同名磁极互相排斥，异名磁极互相吸引，可知，通电螺线管的右端是S极，左端是N极，再根据安培定则，可知，电流从线圈的右端流入，左端流出，则电源的右端为正极，左端为负极。
30、如图所示，根据通电螺线管附近小磁针N、S极的指向，判断通电螺线管的______端是N极，电源右端为______极。

答案：     左     正
[1]通电螺线管相当于条形磁铁，根据同名磁极相互排斥、异名磁极相互吸引可知通电螺线管的左端为N极，右端为S极。
[2]由右手定则可知，当拇指指向左端时，在通电螺线管的正面四指向上，即电流在通电螺线管的正面向上，可知电流从电源的右端出发回到左端，可知电源的右端为正极，左端为负极。
