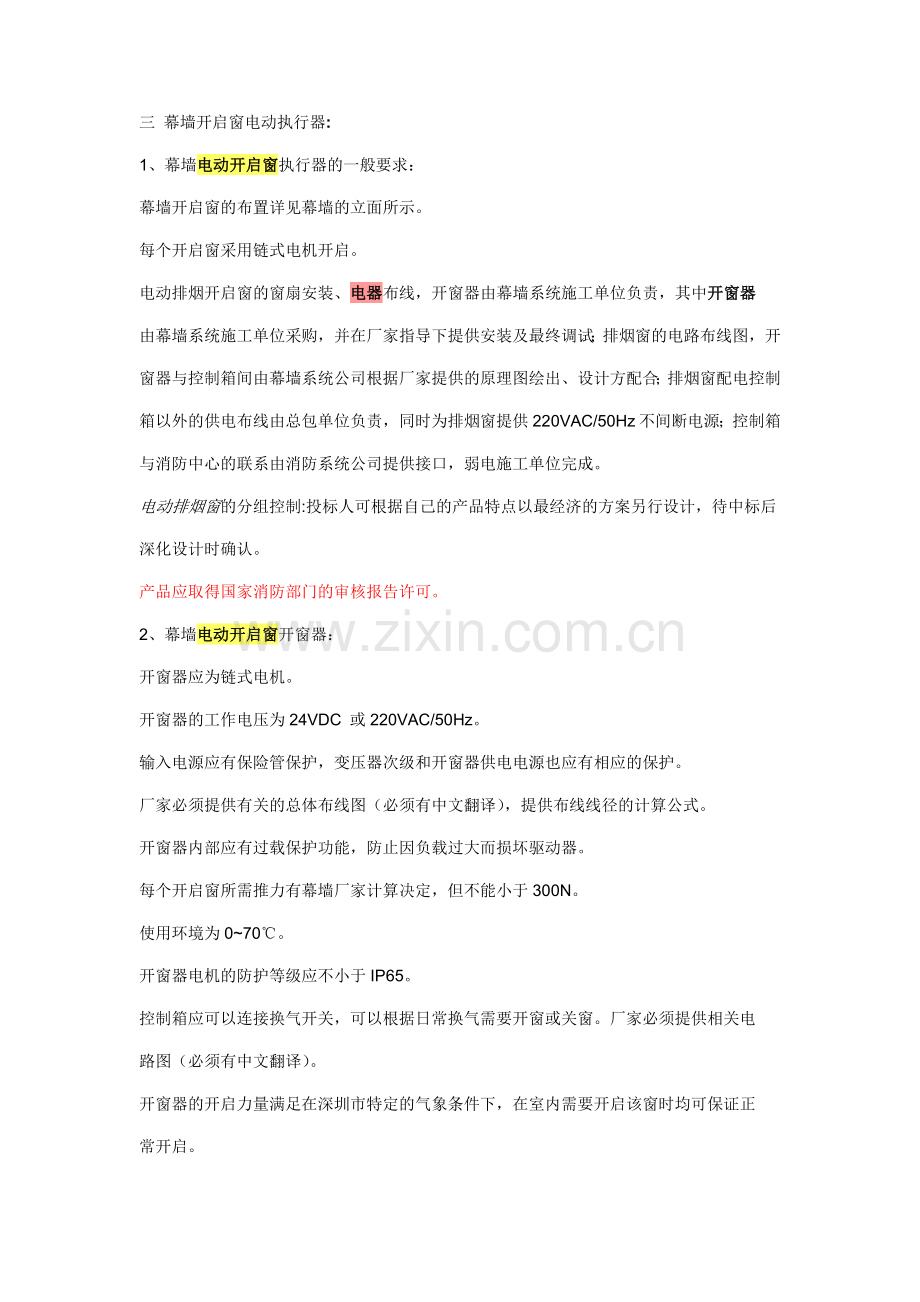

三 幕墙开启窗电动执行器:
1、幕墙电动开启窗执行器的一般要求：
幕墙开启窗的布置详见幕墙的立面所示。
每个开启窗采用链式电机开启。
电动排烟开启窗的窗扇安装、电器布线，开窗器由幕墙系统施工单位负责，其中开窗器
由幕墙系统施工单位采购，并在厂家指导下提供安装及最终调试；排烟窗的电路布线图，开
窗器与控制箱间由幕墙系统公司根据厂家提供的原理图绘出、设计方配合；排烟窗配电控制
箱以外的供电布线由总包单位负责，同时为排烟窗提供220VAC/50Hz 不间断电源；控制箱
与消防中心的联系由消防系统公司提供接口，弱电施工单位完成。
电动排烟窗的分组控制:投标人可根据自己的产品特点以最经济的方案另行设计，待中标后
深化设计时确认。
产品应取得国家消防部门的审核报告许可。
2、幕墙电动开启窗开窗器：
开窗器应为链式电机。
开窗器的工作电压为24VDC 或220VAC/50Hz。
输入电源应有保险管保护，变压器次级和开窗器供电电源也应有相应的保护。
厂家必须提供有关的总体布线图（必须有中文翻译），提供布线线径的计算公式。
开窗器内部应有过载保护功能，防止因负载过大而损坏驱动器。
每个开启窗所需推力有幕墙厂家计算决定，但不能小于300N。
使用环境为0~70℃。
开窗器电机的防护等级应不小于IP65。
控制箱应可以连接换气开关，可以根据日常换气需要开窗或关窗。厂家必须提供相关电
路图（必须有中文翻译）。
开窗器的开启力量满足在深圳市特定的气象条件下，在室内需要开启该窗时均可保证正
常开启。

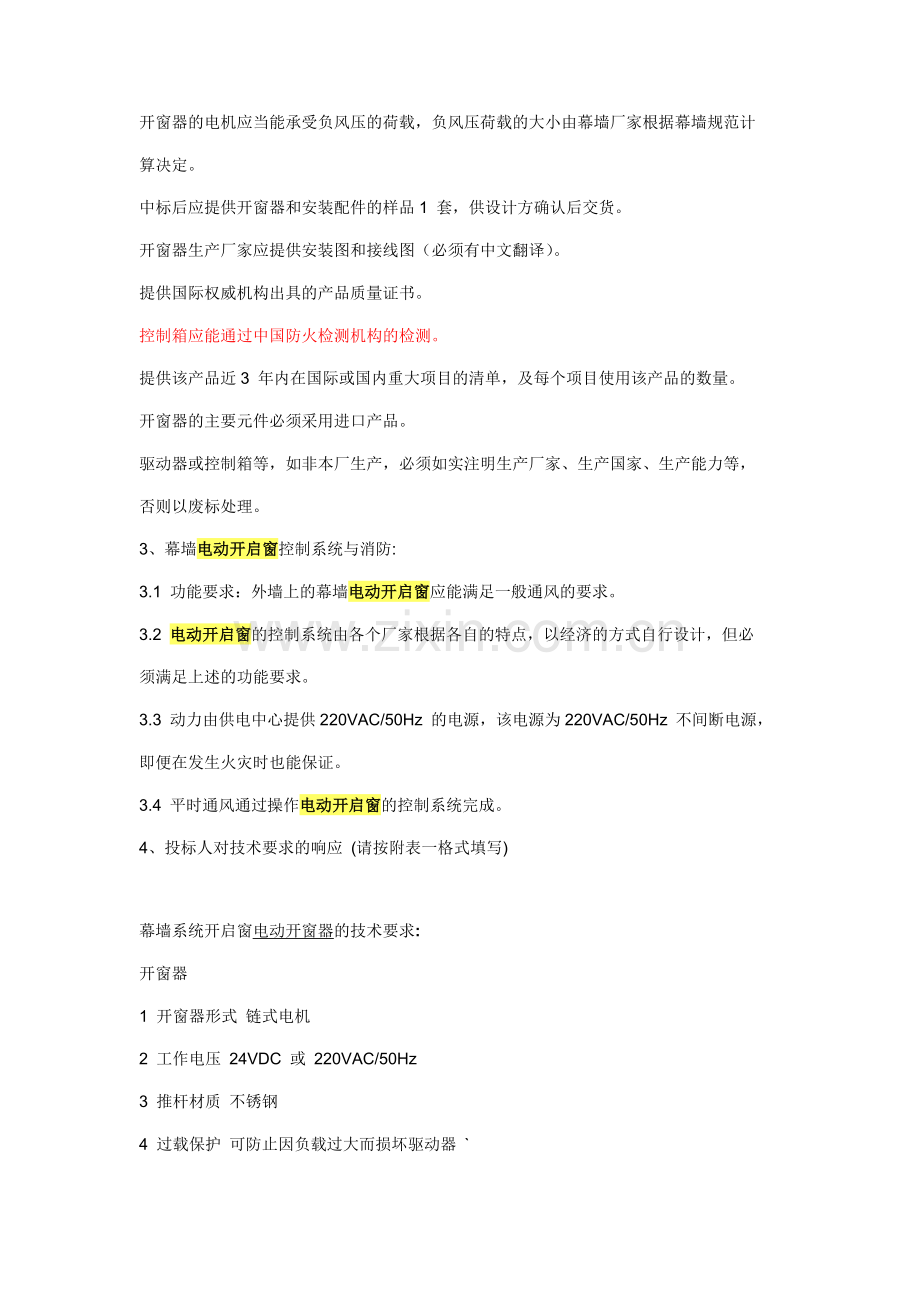

开窗器的电机应当能承受负风压的荷载，负风压荷载的大小由幕墙厂家根据幕墙规范计
算决定。
中标后应提供开窗器和安装配件的样品1 套，供设计方确认后交货。
开窗器生产厂家应提供安装图和接线图（必须有中文翻译）。
提供国际权威机构出具的产品质量证书。
控制箱应能通过中国防火检测机构的检测。
提供该产品近3 年内在国际或国内重大项目的清单，及每个项目使用该产品的数量。
开窗器的主要元件必须采用进口产品。
驱动器或控制箱等，如非本厂生产，必须如实注明生产厂家、生产国家、生产能力等，
否则以废标处理。
3、幕墙电动开启窗控制系统与消防:
3.1 功能要求：外墙上的幕墙电动开启窗应能满足一般通风的要求。
3.2 电动开启窗的控制系统由各个厂家根据各自的特点，以经济的方式自行设计，但必
须满足上述的功能要求。
3.3 动力由供电中心提供220VAC/50Hz 的电源，该电源为220VAC/50Hz 不间断电源，
即便在发生火灾时也能保证。
3.4 平时通风通过操作电动开启窗的控制系统完成。
4、投标人对技术要求的响应 (请按附表一格式填写)

幕墙系统开启窗电动开窗器的技术要求:
开窗器
1 开窗器形式 链式电机
2 工作电压 24VDC 或 220VAC/50Hz
3 推杆材质 不锈钢
4 过载保护 可防止因负载过大而损坏驱动器 `
5 防护等级 不小于IP65
6 同步要求 满足
7 适用环境 0~80℃
8 开启力量 满足特定气象条件
9 负风压荷载 满足特定气象条件
10 主要元件 必须采用进口产品
11 开窗角度及行程 开窗距离不小于1000mm
12 最大开启次数（设计
寿命）其它用户需求
书中的要求
10000 次全行程开关测试，须附检测证
明(包括提供的文件等)
控制箱与消防
1 输入电压 220V/50HZ
2 防护等级
位于幕墙上的不小于IP65
隐藏在室内其他空间不小于IP42
3 电源保护 有保护措施
5 连接换气开关 提供接口，满足换气需要
6 连接风雨温传感器
提供接口，满足建筑体外风力过大或有
雨时和紧急状需求
7 连接时间控制系统
提供接口，可以设定在特定时间自动开
启。
8 控制箱可联性 满足招标要求
9 必须采用纯进口控制箱及进口开窗器
主要元件
注:该表依据招标技术要求编制,投标人应对未详细列在该表中的项目进行补充或作相应说
明。
幕墙系统开启窗电动执行器除必须满足上述技术要求外，还需满足以下要求：
一、驱动器的技术要求：
1． 驱动器为齿轮齿条推杆式驱动器，不接受其它形式的驱动器。
2． 链条式驱动器必须为参考品牌规定产品，不接受贴牌产品。
3． 驱动器的工作电压为24VDC。
4． 驱动器内部必须有过载保护功能，防止过载而损坏驱动器。
5． 驱动器壳体必须能伴随窗的开启自由转动。
6． 每个齿轮齿条推杆式驱动器的推力必须不小于300N，驱动器推程为800 mm。
7． 驱动器的外壳必须由金属做成。
8． 驱动器防护等级必须不小于IP65。
9． 驱动器工作温度为0℃至+60℃。
10. 驱动器必须具有10000 次的设计使用寿命。
11. 驱动器必须能在300℃高温下可连续工作30 分钟。
12. 驱动器和控制箱必须由同一生产厂家生产，同时不接受贴牌产品。
13. 驱动器自带电源线必须为阻燃线，保证使用的安全性。
二．对控制箱的技术要求：
1． 控制箱必须为参考品牌规定产品。
2． 控制箱输入电压为220V/50Hz。
3． 控制箱保护等级为不小于IP54。
4． 控制箱输入电源具有保险管保护，变压器次级和驱动器供电电源也有相应保护。
5． 控制箱与驱动器的连接必须有监视电路。
6． 控制箱可以连接日常通风开关。
7． 控制箱可连接风雨传感器。
8． 风雨传感器风速2-8 级可调。
9． 控制箱内部具有自我监控功能和状态显示功能。
10. 控制箱内备有备用电池，紧急状态下可连续工作72 小时。
三．需提供的相关检测报告、中文电路图及有关资料等：
一）需提供的相关证书及检测报告
1． 提供控制箱有关中国国家消防电子产品质量监督检测中心的检测报告。
2． 提供紧急按钮有关中国国家消防电子产品质量监督检测中心的检测报告。
二）需提供的相关电路图
1． 控制箱总体电路图。
2． 控制箱与驱动器连接监视电路图。
3． 控制箱与日常通风开关相关连接电路图。
4． 控制箱与紧急按钮相关连接电路图。
5． 控制箱与风雨传感器相关连接电路图。
6． 控制箱与消防中心联系电路图。
三）需提供的其他有关资料
1． 必须提供中文及英文产品样本各一份。
2． 必须提供驱动器中文安装示意图。
3． 必须提供由原产地证明。
4． 必须提供中华人民共和国海关报关单和海关商检证明.
5． 必须提供生产商提供的装箱单.
6． 必须提供运输单.
7． 提供投标产品详细技术参数。
8． 提供具体方案配置说明。__
