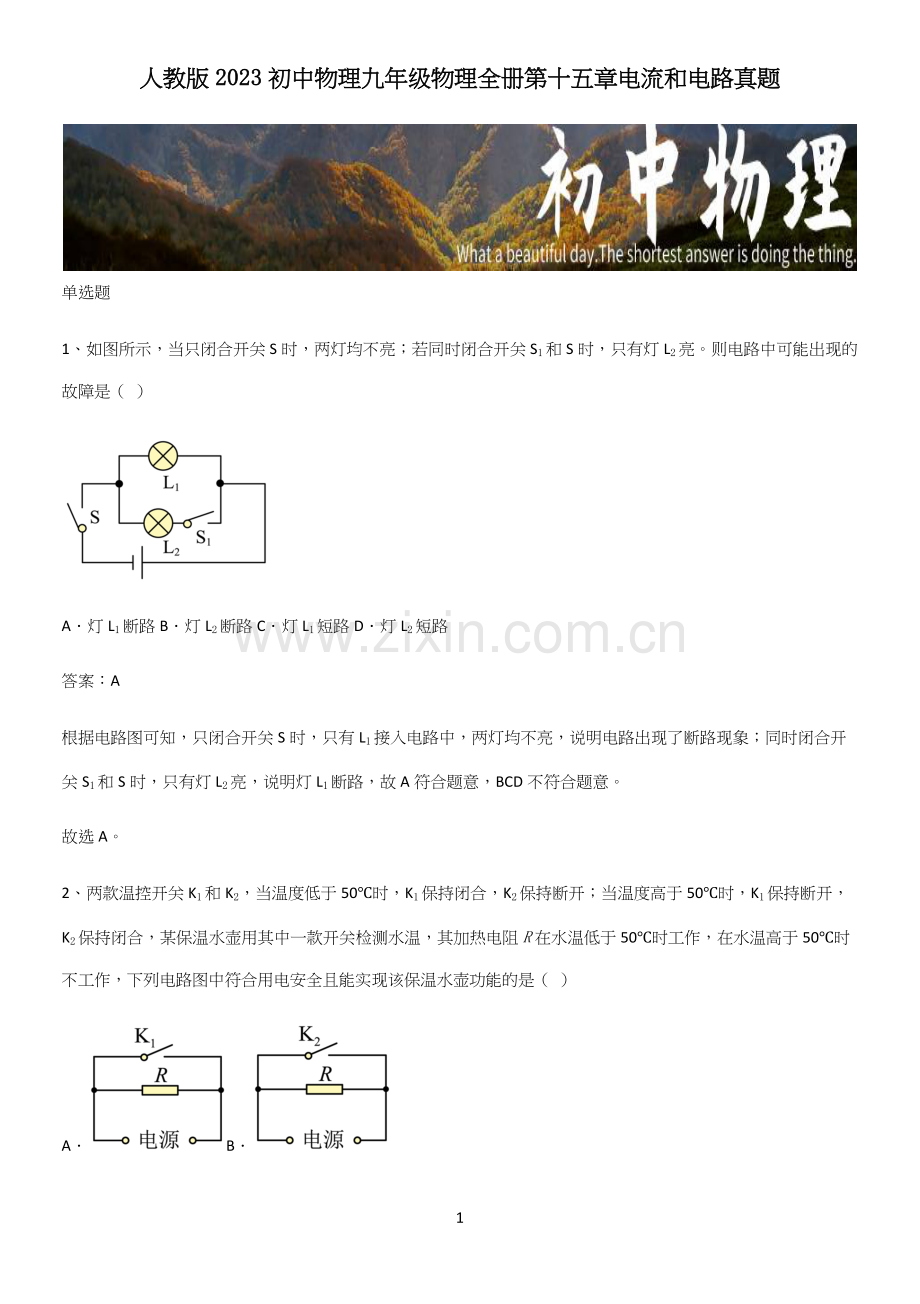

人教版2023初中物理九年级物理全册第十五章电流和电路真题.docx

人教版2023初中物理九年级物理全册第十五章电流和电路真题

1

单选题
1、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。则电路中可能出现的故障是（  ）

A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
答案：A
根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路，故A符合题意，BCD不符合题意。
故选A。
2、两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（  ）
A．B．
C．D．
答案：C
AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；
CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。
故选C。
3、在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法中正确的是（　　）

A．车身会带上电荷说明电荷可以被创造
B．车身带电荷是摩擦起电现象
C．若车身带正电荷，则说明车身得到了电子
D．若车身带负电荷，则电流方向为从车身到大地
答案：B
A．摩擦起电并不是创造了电，而是电荷的转移，故A错误；
B．汽车在长途行驶过程中，车身与空气摩擦带上电荷，是摩擦起电现象，故B正确；
C．若车身带正电荷，则说明车身失去了电子，故C错误；
D．若车身带负电荷，负电荷从车身流向大地，电流的方向与负电荷定向移动的方向相反，则电流方向为从大地流向车身，故D错误。
故选B。
4、如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（  ）

A．IA>IB>ICB．IA＜IB＜ICC．IA=IB=ICD．IA=IC>IB
答案：C
由电路图知道，两灯泡串联，A、B、C是串联电路中的三个点，因为串联电路中各处的电流相等，所以A、B、C三处的电流相等，即
IA=IB=IC
故选C。
5、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（  ）
A．B．C．D．
答案：D
A．由图知道，开关S1和S2并联，只要任一开关闭合，门就可以自动打开，故A不符合题意；
B．由图知道，只要开关S1闭合，门就可以自动打开，故B不符合题意；
C．由图知道，当开关S2闭合时，电路被短路，门不会打开，故C不符合题意；
D．由图知道，开关S1与S2串联，只有当开关S1和S2均闭合时，门才会自动打开，故D符合题意。
故选D。
6、“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（  ）

A．B．
C．D．
答案：C
A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
7、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（  ）
A．B．
C．D．
答案：C
当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。
故选C。
8、如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（  ）

A．电流表A1只测量灯L2的电流B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光D．仅断开S1只有一个表有示数
答案：D
A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
9、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（  ）

A．B．C．D．
答案：C
由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。
故选C。
10、小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（  ）

A．两只灯泡一直都不亮B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮
答案：D
由电路图可知，闭合开关S1后，L1、L2串联，都发光；再闭合开关S2，S2与其相连的导线将灯泡L1短路，L1熄灭，L2仍然发光。
故选D。
11、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（  ）
A．B．
C．D．
答案：C
A．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故A不符合题意；
B．若后门没有关好，汽车可以行使，后门关好后，电动机短路，无法行驶，故B不符合题意；
C．只有前门和后门同时关上，故C符合题意；
D．前门或者后门只要关上一个，汽车就行使，故D不满足题意。
故选C。
12、如图所示，灯泡L1、L2串联的电路是（  ）
A．B．
C．D．
答案：B
ACD．闭合开关后，两灯的两端分别连在一起，然后接到电路中，两灯并联，故ACD不符合题意；
B．闭合开关后，两灯依次相连，然后接到电路中，两灯串联，故B符合题意.
故选B。
13、如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S1闭合），且将双手握住“手握感应片”（相当于开关S2闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（  ）

A．B．
C．D．
答案：A
由题意知，两个开关S1、S2都闭合，显示屏才接通，所以两个开关应串联接在电路中。
A．图示电路，两个开关同时闭合，显示屏工作，故A符合题意；
B．图示电路，任一开关闭合，显示屏都工作，故B不符合题意；
C．图示电路中，开关S1闭合，显示屏工作，S2也闭合，显示屏被短路，不工作，故C不符合题意；
D．开关S1闭合，显示屏工作，S2也闭合，电源短路，显示屏不工作，故D不符合题意。
故选A。
14、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（  ）

A．电源没电B．开关断路
C．灯泡断路D．灯泡短路
答案：B
将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
15、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（　　）
A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷
答案：A
在摩擦过程中，对电荷束缚能力强的，得到电子带负电；对电荷束缚能力弱的，在摩擦过程中失去电子带正电；因为摩擦起电的实质是原子核外电子的转移，且电子带负电，又因为毛皮摩擦过的橡胶棒带负电，所以摩擦过程中橡胶棒得到电子（负电荷）。
故选A。
多选题
16、“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（  ）

A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
答案：AC
A．用导线连接c、e，此时电路为L1的简单电路，电流表测量通过灯泡L1的电流，A正确；
B．用导线连接d、e，此时电路为L1、L2串联的电路，电流表测量通过灯泡L1、L2的电流，B错误；
C．用两根导线分别连接a、d和c、e，此时电路为L1、L2并联的电路，电流表测量通过灯泡L1支路的电流，C正确；
D．用两根导线分别连接b、d和c、e，此时电路为L1、L2并联的电路，电流表测量干路电流，D错误。
故选AC。
17、博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是（　　）

A．使每页书都带上正电B．使每页书都带上负电
C．使相邻书页带上异种电荷D．只让封面带正电，封底带负电
答案：AB
电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引。通过给书带电，使书一页 页分开来，根据同种电荷相互排斥，可以给书带上同种电荷，书一页页可以分开，故AB符合题意，CD不符合题意。
故选AB。
18、在如图所示的电路中，下列分析正确的是（　　）

A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1测L1的电流，A2测L2的电流，且两表示数不相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
答案：AC
A．只闭合S1时，电路中只有L1工作，L1发光，L2不发光，A1测L1的电流，A2无示数，故A正确；
B．只闭合S3时，两灯泡串联，A1、A2都有示数，示数相等，故B错误；
C．闭合S1、S2时，灯泡L1、L2并联，A1测L1的电流，没有电流经过电流表A2，则A2无示数，故C正确；
D．闭合S1、S3时，灯泡L2被短路，故D错误。
故选AC。
19、对如图所示电路的分析，正确的是（　　）

A．当断开S1、S2，闭合S3时，L1与L2为并联
B．当断开S3，闭合S1、S2时，L1与L2为并联
C．当断开S1，闭合S2、S3时，L1与L2为串联
D．只要同时闭合S1、S3，就会出现短路现象
答案：BD
A．当断开S1、S2，闭合S3时，电流只有一条路径：正极→L1→L2→S3→负极，所以L1与L2为串联，故A错误；
B．当断开S3，闭合S1、S2时，电流有两条路径，则L1与L2为并联，故B正确；
C．当断开S1，闭合S2、S3时，L2被短路，只有L1的简单电路，故C错误；
D．由图可知，只要同时闭合S1、S3，电流的路径是：正极→S1→S3→负极，故电源短路，故D正确。
故选BD。
20、下列说法中正确的是（　　）
A．电源是电路中供电的装置
B．给手机充电时，手机电池相当于电路中的用电器
C．干电池、蓄电池、电动机都是电源
D．用手电筒时，电流方向是由电池的负极经灯泡流向正极
答案：AB
A．构成电路的元件中，电源的作用是为电路提供电能。故A正确；
B．充电时，手机消耗电能，属于用电器。故B正确；
C．电动机是利用电能来工作的机器，属于用电器。故C错误；
D．直流电路中，电源外部，电流是从正极出发回到负极。故D错误。
故选AB。
21、在如图甲所示的实物电路中，当开关S闭合时，两灯泡均发光，且两个完全相同的电流表A1、A2指针偏转均如图乙所示。下列说法正确的是（  ）

A．灯L1、L2并联B．电流表A1测量通过灯L2的电流
C．通过灯L2的电流为1.5AD．通过灯L2的电流为0.3A
答案：AD
由实物图知，两灯泡并联，A1测干路电流，A2测L2支路电流，因为并联电路中干路电流等于各支路电流之和，所以干路电流应大于支路电流，而电流表A1和A2的指针所指位置相同，所以A1使用0~3A量程，所以A2使用0~0.6A量程，由图乙可知，A1的示数为1.5A，A2的示数为0.3A，所以通过L1的电流
I1＝IA1﹣IA2＝1.5A﹣0.3A＝1.2A
故BC错误，AD正确。
故选AD。
22、关于生活中的一些电路连接，下列判断正确的是（　　）
A．节日的夜晚，街道两边树上的小彩灯是并联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房里的换气扇和照明灯，使用时互不影响，它们是并联的
D．楼道里的电灯使用的声控开关和光控开关通常是串联的
答案：CD
A．街道两边树上的小彩灯中的一个灯泡损坏，其它灯泡全部熄灭，所以小彩灯是串联的，故A错误；
B．路灯是并联的，每个路灯独立工作、互不影响，是并联的，故B错误；
C．厨房里的照明灯和换气扇都是家用电器，两者并联在照明电路中，都能正常工作，并且互不影响，故C正确；
D．楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，故D正确。
故选CD。
23、如图所示电路，下列说法正确的是（　　）

A．只闭合S2，L1、L2串联
B．同时闭合S1、S3，L1、L2并联
C．同时闭合S1、S2，L1被短接，只有L2接入电路
D．同时闭合S2、S3，就会造成电源短路
答案：ABD
A．若闭合开关S2，电流从电源正极流出，依次通过L1、L2、S2，最后回到电源负极，此时两灯串联，故A正确；
B．若闭合开关S1和S3，电流从电源正极流出分成两支，一支通过L1，另一支通过S3、L2，两支电流汇合到S1后回到电源负极，此时两灯并联，故B正确；
C．同时闭合S1、S2，L2被短接，只有L1接入电路，故C错误；
D．若同时闭合S2和S3，电流从电源正极流出，由S3和S2直接回到电源负极，电源被短路，由于电流过大会烧坏电源，故D正确。
故选ABD。
24、物理课上，小轩连接了如图所示的电路，下列描述中正确的是（　　）

A．同时闭合S1、S3，电路会形成电源短路
B．只闭合S1，流过灯泡L1、L2的电流相等
C．只闭合S2、S3，灯泡L1、L2并联
D．只闭合S1、S2，灯泡L1、L2都能发光
答案：ABC
A．同时闭合S1、S3时，电流没有经过灯泡，而是沿闭合的开关S1、S3直接流回负极，形成电源短路，故A正确；
B．由图可知，只闭合S1，电流只有一条路径，两个灯泡串联接入电路中，根据串联电路的电流规律可知，流过灯泡L1、L2的电流相等，故B正确；
C．由图可知，断开S1，闭合S2、S3，电流经开关S2后，分别流入L1、L2，则L1、L2组成并联电路，C正确；
D．只闭合S1、S2，灯泡L2被短路，只有灯泡L1发光，故D错误。
故选ABC。
25、下列说法中正确的是（　　）
A．每秒内通过导体横截面的电荷量越多，电流越大
B．规定电荷定向移动的方向为电流的方向
C．金属导体中自由电子定向移动的方向与电流方向相反
D．小灯泡被短路后，小灯泡会因为通过其电流过大而被损坏
答案：AC
A．根据I=Qt 可知，每秒内通过导体横截面的电荷量越多，电流越大，故A正确；
B．物理学上，规定正电荷定向移动的方向为电流的方向，故B错误；
C．物理学上，规定正电荷定向移动的方向为电流的方向，金属导体中自由电子定向移动的方向与电流方向相反，故C正确；
D．小灯泡被短路后，小灯泡没有电流，故D错误。
故选AC。
填空题
26、“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯L处发生_________。

答案：     开关     绝缘     断路
[1]条带左端插在两电池之间，电路中没有电流，大门一旦被打开，条带从两电池之间拔出，电路中有电流，所以条带控制电路中电流的通断，相当于开关。
[2]条带左端插在两电池之间，电路中没有电流，所以条带是良好的绝缘体。
[3]把大门打开，电铃响而灯不亮，灯与电铃并联，如果灯短路，电铃也被短路，不符合题意；如果灯断路，灯不亮，对另一条支路没有影响，符合题意，所以是灯断路。
27、用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些___________（选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有___________的性质，所以玻璃棒能吸起地上的羽毛。
答案：     电子     吸引轻小物体
[1][2]用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为在摩擦过程中发生了电荷的转移，玻璃棒上的一些电子转移到丝绸上，从而使玻璃棒带电，而带电体具有吸引轻小物体的性质，故玻璃棒能吸起地上的羽毛。
28、如图是在科技馆看到的静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，由于_____而使头发竖起来。

答案：同种电荷相互排斥
静电游戏“怒发冲冠”，这是因为通过摩擦起电，电荷通过人体传到头发上，头发由于带同种电荷相互排斥而竖起来。
29、用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。

答案：     正     玻璃棒到金属球
[1][2]用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属箔后，金属箔处的电子会通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电荷。电流的方向与负电荷的流向相反，因此接触瞬间电流的方向是玻璃棒到金属球。
30、如图所示是用来说明原子及原子核结构情况的示意图。原子是由原子核和核外带______电的电子组成的，原子核内的______带正电，原子自身______（带负/不带/带正）电。原子的质量几乎集中于______。由此图提供的信息可知：原子核内的质子和中子______（有/没有）更精细的结构。

答案：     负     质子     不带     原子核     有
[1][2][3][4]原子是由原子核和核外带负电的电子组成的，原子核内的质子带正电，质子带的正电荷数和电子带的负电荷数相抵，整个原子自身不带电，原子的质量几乎都集中在原子核中。
[5]原子核内的质子和中子由夸克组成，可知原子核内的质子和中子有更精细的结构。
