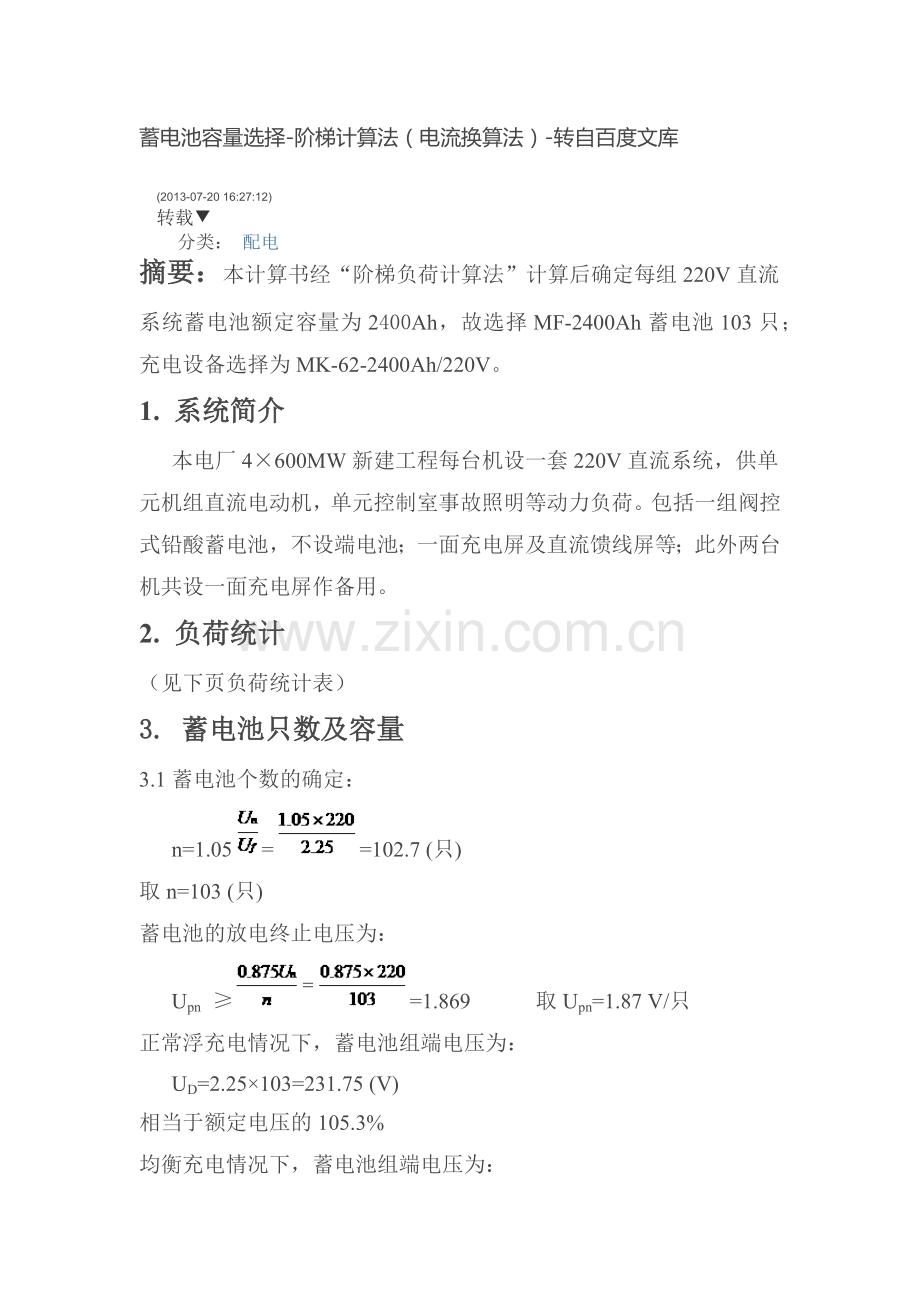

蓄电池容量选择-阶梯计算法（电流换算法）-转自百度文库
(2013-07-20 16:27:12)
转载▼

分类： 配电
摘要：本计算书经“阶梯负荷计算法”计算后确定每组220V直流系统蓄电池额定容量为2400Ah，故选择MF-2400Ah蓄电池103只；充电设备选择为MK-62-2400Ah/220V。
1. 系统简介
本电厂4×600MW新建工程每台机设一套220V直流系统，供单元机组直流电动机，单元控制室事故照明等动力负荷。包括一组阀控式铅酸蓄电池，不设端电池；一面充电屏及直流馈线屏等；此外两台机共设一面充电屏作备用。
2. 负荷统计
（见下页负荷统计表）
3. 蓄电池只数及容量
3.1蓄电池个数的确定：
n=1.05==102.7 (只)
取n=103 (只)
蓄电池的放电终止电压为：
Upn ≥=1.869 取Upn=1.87 V/只
正常浮充电情况下，蓄电池组端电压为：
UD=2.25×103=231.75 (V)
相当于额定电压的105.3%
均衡充电情况下，蓄电池组端电压为：

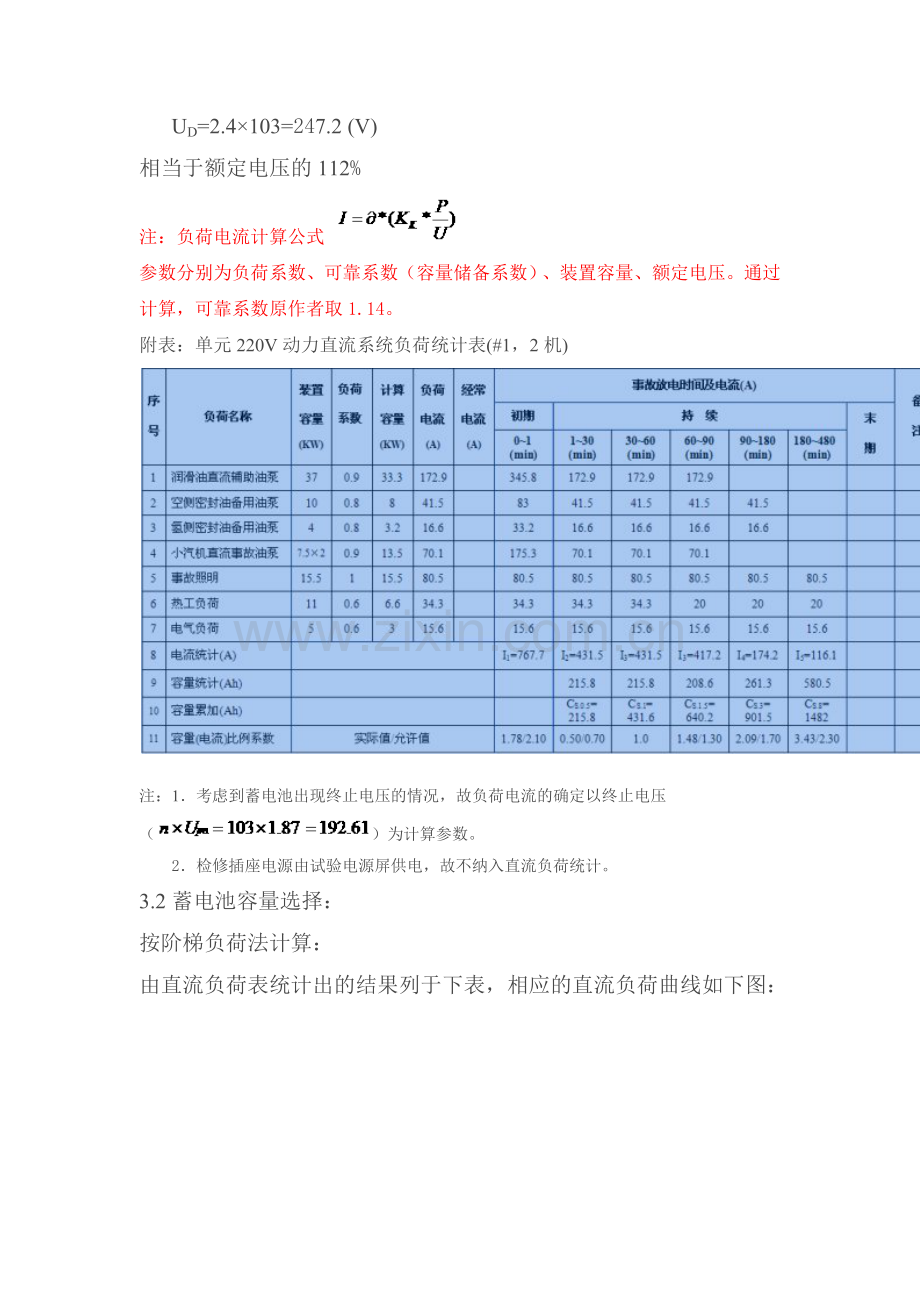

UD=2.4×103=247.2 (V)
相当于额定电压的112%
注：负荷电流计算公式
参数分别为负荷系数、可靠系数（容量储备系数）、装置容量、额定电压。通过计算，可靠系数原作者取1.14。
附表：单元220V动力直流系统负荷统计表(#1，2机)

注：1．考虑到蓄电池出现终止电压的情况，故负荷电流的确定以终止电压（）为计算参数。
2．检修插座电源由试验电源屏供电，故不纳入直流负荷统计。
3.2蓄电池容量选择：
按阶梯负荷法计算：
由直流负荷表统计出的结果列于下表，相应的直流负荷曲线如下图：

注：计算容量时，可靠系数上面已经取了1.14，在此就不在计入了。
按阶梯负荷法中的表格法计算，计算结果如下：

计算结果：
由于第五阶段所需容量最大，其容量为：C4=1528.29 (Ah)
按Cc=1.40 C4=2153.61 Ah，选型号为MF-2400的蓄电池。
4. 充电设备的选择计算
4.1充电设备额定电流
4.1.1满足事故放电后补充电要求
Ic=Ijc=+0=203.8 (A)
4.1.2满足核对性放电后的充电要求
Ic=(0.1~0.125)C10=0.11×2400=264 (A)
取Ic=264 (A)作为整流器的计算电流
4.2充电设备的输出电压
Uc=nUcm=103×2.70=278.1 (V)
由计算结果可选择型号为MK-62-2400/220V的充电设备，其额定输出电流为300 A。
5. 短路电流计算
蓄电池与直流屏间的距离为20 m，用单芯电缆连接。
5.1 电缆截面选择

式中：取终止电压为1.87 V时1小时率放电电流，或终止电压为 1.87
V时1min实际计算放电电流，二者取其大者。
由附表4查出终止电压为1.87 V时1小时放电率容量换算系数：

1小时率放电电流： A
1min实际计算放电电流查负荷统计表为：767.7 A
取984 A， V，
所以：
选用两根185mm2单芯电缆，其电缆电阻0.099欧姆/米，二根并联后总电阻：
5.2 蓄电池内阻(含连接条电阻)
放电时间为0.02 S时：
放电时间为1.0 S时：
5.3 短路电流

6. 结论
阶梯法以事故放电电流为计算基础，因在确定容量换算系数(Kc)时，已给出符合要求的放电终止电压，故不必进行电压水平验算。所以选择容量大小为2400 Ah的MF型蓄电池能满足各事故放电阶段负荷用电要求。
7. 有关计算参数表及放电特性曲线
附表1 MF型容量系数KCC值一览表(25 0C)

附表2 MF型允许的电流比例系数KIB值一览表(25 0C)

附表3 MF型允许的容量比例系数KCB值一览表(25 0C)

附表4 MF型阀控式铅酸蓄电池不同放电时间放电率及不同终止电压容量换算系数(25 0C)
