管道常用词汇

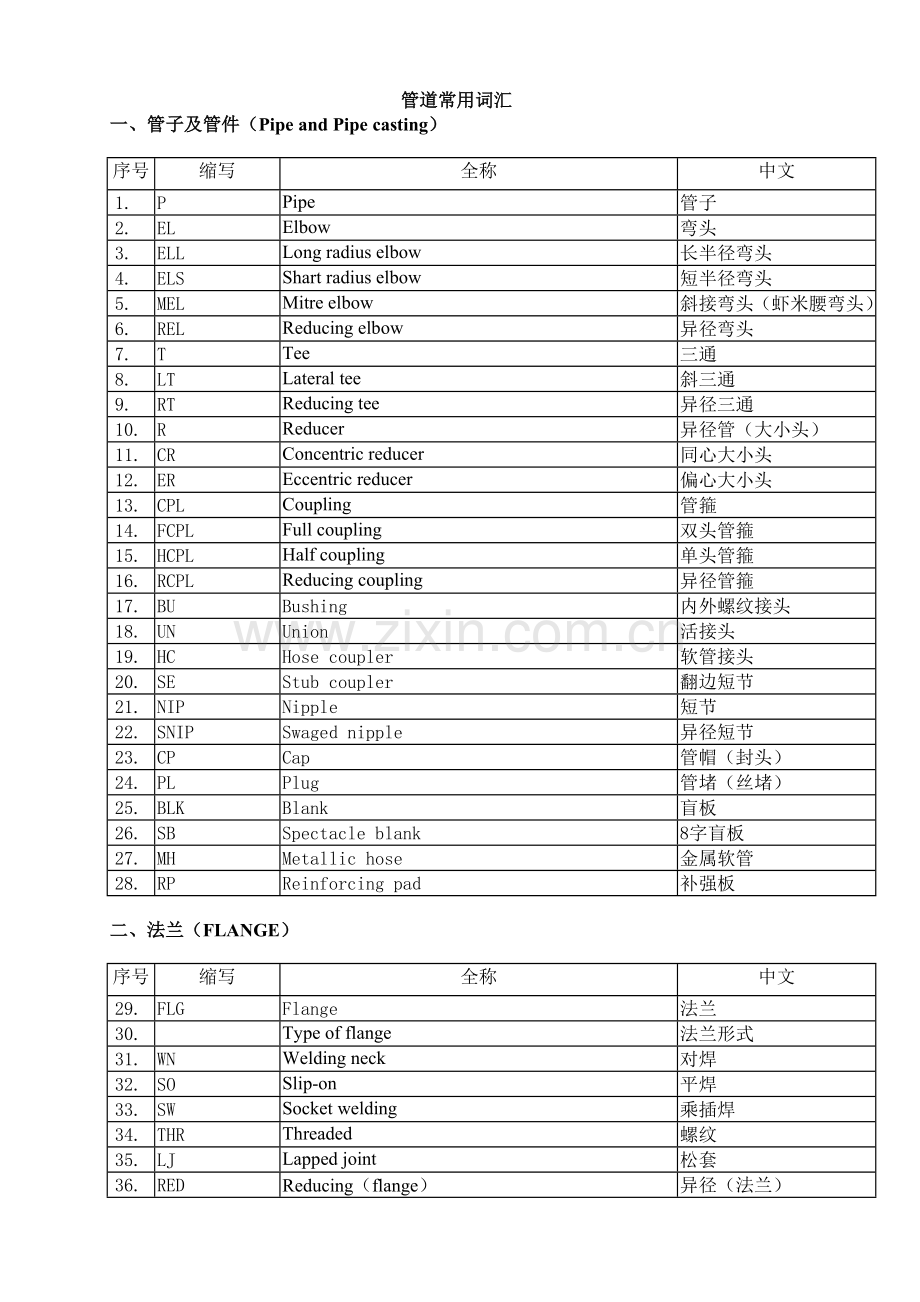

一、管子及管件（Pipe and Pipe casting）

序号
缩写
全称
中文
1.
P
Pipe
管子
2.
EL
Elbow
弯头
3.
ELL
Long radius elbow
长半径弯头
4.
ELS
Shart radius elbow
短半径弯头
5.
MEL
Mitre elbow
斜接弯头（虾米腰弯头）
6.
REL
Reducing elbow
异径弯头
7.
T
Tee
三通
8.

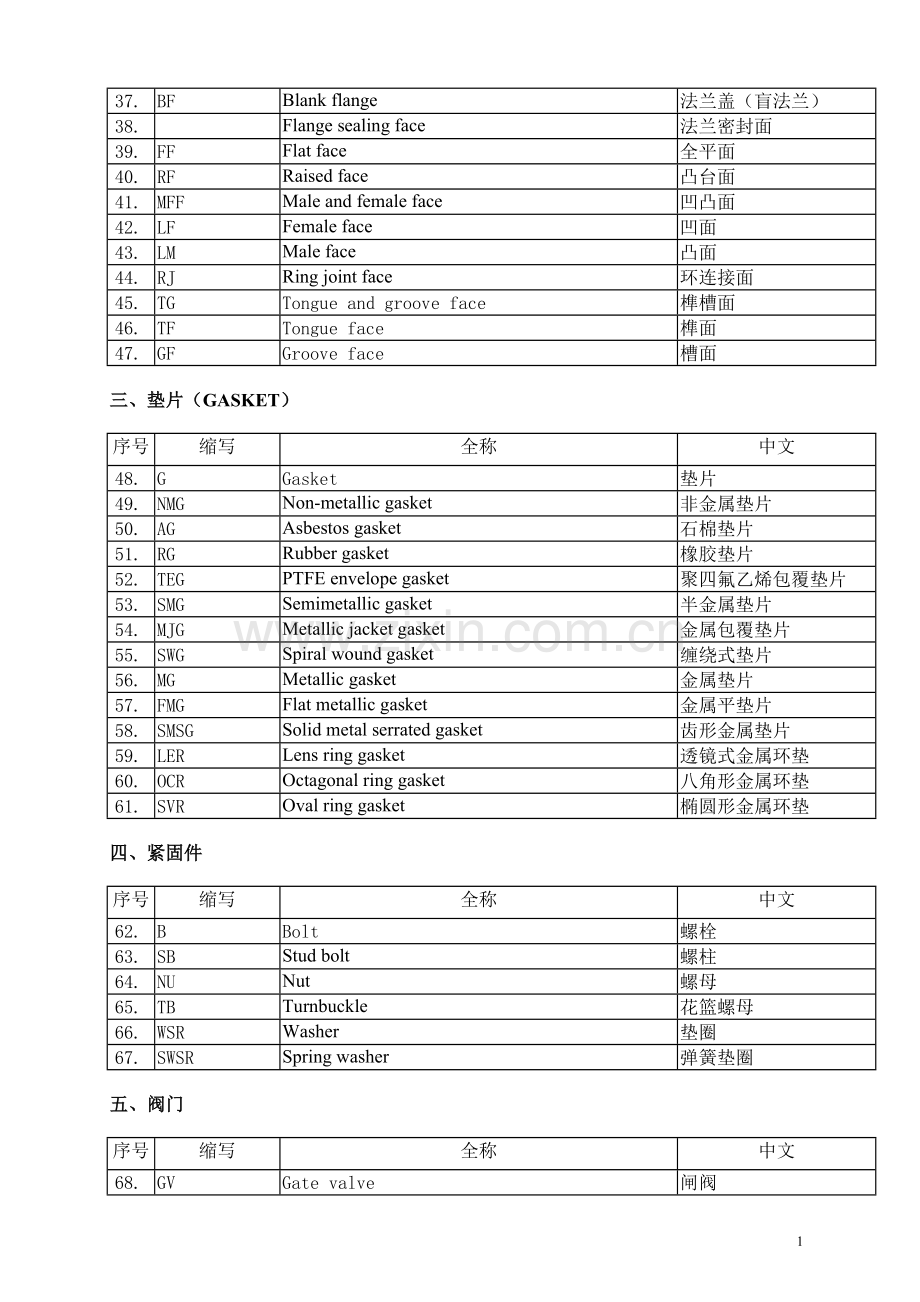

LT
Lateral tee
斜三通
9.
RT
Reducing tee
异径三通
10.
R
Reducer
异径管（大小头）
11.
CR
Concentric reducer
同心大小头
12.
ER
Eccentric reducer
偏心大小头
13.
CPL
Coupling
管箍
14.
FCPL
Full coupling
双头管箍
15.
HCPL
Half coupling
单头管箍
16.
RCPL
Reducing coupling
异径管箍
17.
BU
Bushing
内外螺纹接头
18.
UN
Union
活接头
19.
HC
Hose coupler
软管接头
20.
SE
Stub coupler
翻边短节
21.
NIP
Nipple
短节
22.
SNIP
Swaged nipple
异径短节
23.
CP
Cap
管帽（封头）
24.
PL
Plug
管堵（丝堵）
25.
BLK
Blank
盲板
26.
SB
Spectacle blank
8字盲板
27.
MH
Metallic hose
金属软管
28.
RP
Reinforcing pad
补强板

二、法兰（FLANGE）

序号
缩写
全称
中文
29.
FLG
Flange
法兰
30.

Type of flange
法兰形式
31.
WN
Welding neck
对焊
32.
SO
Slip-on
平焊
33.
SW
Socket welding
乘插焊
34.
THR
Threaded
螺纹
35.
LJ
Lapped joint
松套
36.
RED
Reducing（flange）
异径（法兰）
37.
BF
Blank flange
法兰盖（盲法兰）
38.

Flange sealing face
法兰密封面
39.
FF
Flat face
全平面
40.
RF
Raised face
凸台面
41.
MFF
Male and female face
凹凸面
42.
LF
Female face
凹面
43.
LM
Male face
凸面
44.
RJ
Ring joint face
环连接面
45.
TG
Tongue and groove face
榫槽面
46.
TF
Tongue face
榫面
47.
GF
Groove face
槽面

三、垫片（GASKET）

序号
缩写
全称
中文
48.
G
Gasket
垫片
49.
NMG
Non-metallic gasket
非金属垫片
50.
AG
Asbestos gasket
石棉垫片
51.
RG
Rubber gasket
橡胶垫片
52.
TEG
PTFE envelope gasket
聚四氟乙烯包覆垫片
53.
SMG
Semimetallic gasket
半金属垫片
54.
MJG
Metallic jacket gasket
金属包覆垫片
55.
SWG
Spiral wound gasket
缠绕式垫片
56.
MG
Metallic gasket
金属垫片
57.
FMG
Flat metallic gasket
金属平垫片
58.
SMSG
Solid metal serrated gasket
齿形金属垫片
59.
LER
Lens ring gasket
透镜式金属环垫
60.
OCR
Octagonal ring gasket
八角形金属环垫
61.
SVR
Oval ring gasket
椭圆形金属环垫

四、紧固件

序号
缩写
全称
中文
62.
B
Bolt
螺栓
63.
SB
Stud bolt
螺柱
64.
NU
Nut
螺母
65.
TB
Turnbuckle
花篮螺母
66.
WSR
Washer
垫圈
67.
SWSR
Spring washer
弹簧垫圈

五、阀门

序号
缩写
全称
中文
68.
GV
Gate valve
闸阀
69.
GLV
Globe valve
截止阀
70.
CHV
Check valve
止回阀
71.
BUV
Butterfly valve
碟阀
72.
BAV
Ball valve
球阀
73.
PV
Plug valve(cock)
旋塞阀
74.
CV
Control valve
调节阀
75.
SV
Safety valve
安全阀
76.
PRV
Pressure reducing valve
减压阀
77.
ST
Steam trap
疏水阀
78.
RV
Relief valve
泄压阀
79.
BV
Breather valve
呼吸阀
80.
NV
Needle valve
针形阀
81.
DV
Diaphragm valve
隔膜阀
82.
AV
Angle valve
角阀
83.
TWV
3-Way valve
三通阀
84.
SGV
Socket gate valve
插板阀

六、管道上用的设备

序号
缩写
全称
中文
85.
SR
Strainer
过滤器
86.
SRY
Y-type strainer
Y型过滤器
87.
SRT
T-type strainer
T型过滤器
88.
SRB
Bucket type strainer
桶式过滤器
89.
TSR
Temporary steainer
临时过滤器
90.
SPR
Separator
分离器
91.
FA
Flame arrester
阻火器
92.
SIL
Silencer
消声器
93.
SJ
Sight glass
视镜
94.
SC
Sample cooler
取样冷却器
95.
DF
Drain funnel
排液漏斗
96.
LM
Line mixer
管道混合器
97.
RO
Restriction orifice
限流孔板
98.
MO
Mixing orifice
混合孔板
99.
RD
Rupture disk
爆破片（爆破膜）
100.
EJ
Expansion joint
补偿器（膨胀节）

七、隔热、伴热（冷）

序号
缩写
全称
中文
101.
INS
Thermal insulation
隔热
102.
H
Hot insulation
保温
103.
C
Cold insulation
保冷
104.
P
Personnel protection insulation
防烫伤隔热
105.
T
Tracing
伴热（冷）
106.
EST
External steam tracing
蒸汽外伴热
107.
IST
Internal steam tracing
蒸汽内伴热
108.
SJT
Steam-jacket tracing
蒸汽夹套伴热
109.
ET
Electric tracing
电伴热

八、配件材料和等级

序号
缩写
全称
中文
110.
M
Metallic material
金属材料
111.
CI
Cast iron
铸铁
112.
MI
Malleable iron
可锻铸铁
113.
DI
Ductile iron
球墨铸铁
114.
CS
Carbon steel
碳钢
115.
CAS
Cast steel
铸钢
116.
FS
Forged steel
锻钢
117.
AS
Alloy steel
合金钢
118.
LAS
Low alloy steel
低合金钢
119.
FLAS
Forged low alloy steel
低合金锻钢
120.
CJAS
Cast low alloy steel
低合金铸钢
121.
SS
Stainless steel
不锈钢
122.
AUST.SS
Austenitic stainless steel
奥氏体不锈钢
123.
AL
Aluminium
铝
124.
DRS
Brass
黄铜
125.
BRZ
Bronze
青铜
126.
CU
Copper
紫铜
127.
THK
Thickness
壁厚
128.
SCH
Schedule number
表号
129.
STD
Standard
标准
130.
XS
Extra strong
加强
131.
XXS
Double extra strong
特强

九、装置布置

序号
缩写
全称
中文
132.
CN
Construction north
建北
133.
E
East
东
134.
W
West
西
135.
S
South
南
136.
N
North
北
137.
H
Horizontal
水平
138.
V
Vertical
竖直、铅直、直立
139.
GRD
Ground
地坪
140.
UG
Underground
地下
141.
BL
Battery limit
装置边界线
142.
ES
Emergency shower
事故淋浴器
143.
EW
Eye washer
事故洗眼器
144.
HS
Hose station
软管站
145.
ML
Match line
接续分界线
146.
PS
Piping support
管道支架（管架）
147.
PR
Pipe rack
管桥（管廊）
148.
STRU
Structure
构架（构筑物）
149.
BLDG
Building
建筑物
150.
SHEL
Shelter
棚
151.
COFF
Cofferdam
围堰
152.
FL
Floor
楼板
153.
PF
Platform
平台

十、尺寸标注

序号
缩写
全称
中文
154.
EL
Elevation
标高
155.
BOP
Bottom of pipe
管底
156.
COP
Center of pipe
管中心
157.
TOP
Top of pipe
管顶
158.
TOB
Flat on bottom
底平
159.
FOT
Flat on top
顶平
160.
CL
Center line
中心线
161.
TL
Tangent line
切线
162.
BOS
Bottom of support
支架底
163.
TOS
Top of support
支架顶
164.
TOB
Top of beam
梁顶
165.
BOB
Bottom of beam
梁底
166.
CL
Clearance
净距（净空）
167.
CTC
Center to center
中心至中心
168.
CTF
Center to face
中心至面
169.
CTE
Center to end
中心至端部
170.
ETE
End to end
端到端
171.
FEF
Flange end face
法兰端面
172.
FTF
Face to face
面到面
173.
DIA
Diameter
直径
174.
ND
Nominal diameter
公称直径
175.
ID
Inside diameter
内径
176.
OD
Outside diameter
外径
177.
DIM
Dimension
尺寸
178.
MAX
Maximum
最大
179.
MIN
Minimum
最小
180.
AVG
Average
平均
181.
APP
Approximate
约、近似

十一、图表

序号
缩写
全称
中文
182.
PED
Process flow diagram
工艺流程图
183.
PID
Piping and instrument flow diagram
管道和仪表流程图
184.
COD
Continued on drawing
接续图
185.
DTL
Detail
详图
186.
SP（ISO）
Spool drawing（each line isometric drawing）
管段图
187.
DWG.NO.
Drawing number
图号
188.
DWGI
Drawing identification
所在图号
189.
LOM（BOM）
List of material（Bill of material）
材料表
190.
MYO
Material of take-off
汇料
191.
APPX
Appendix
附录
192.
JOB.NO.
Job number
工号（项目号）
193.
BEDD
Basic engineering design data
基础工程设计数据
194.
DEDD
Detail engineering design data
详细工程设计数据
195.
REV. NO.
Revision number
修改号
196.
REF DWG
Reference drawing
参考图

十二、操作方式及工作参数

序号
缩写
全称
中文
197.
AUTO
Automatic
自动
198.
MNL
Manual
手动
199.
CHOP
Chain operated
链条操作
200.
CSC
Car seal close
铅封关
201.
CSO
Car seal open
铅封开
202.
LO
Lock open
锁开
203.
LC
Lock close
锁闭
204.
NC
Normally close
正常关
205.
NO
Normally open
正常开
206.
ATM
Atmosphere
大气（压）
207.
PN
Nominal pressure
公称压力
208.
TEMP.（T）
Temperature
温度
209.
PRESS（P）
Pressure
压力

十三、施工

序号
缩写
全称
中文
210.
W
Welding
焊接
211.
AW
Arc welding
电弧焊
212.
GSAW
Gas shielded-arc welding
气体保护电弧焊
213.
TIG
Tungsten-inert-gas arc welding
钨极惰性气体保护焊
214.
MIG
Metal inertia gas arc welding
金属焊条惰性气体保护焊
215.
EFW
Electric fusion welding
电熔焊
216.
ERW
Electric Resistance welding
电阻焊
217.
GW
Gas welding
气焊
218.
LW
Lap welding
搭接焊
219.
BW
Butt welding
对焊
220.
TW
Tack welding
定位焊
221.
SW
Socket welding
承插焊
222.
CW
Continuous welding
连续焊
223.
SEW
Seal welding
密封焊
224.
SFG
Surfacing
堆焊
225.
FW
Field welding
现场焊接
226.
HT
Heating treatment
热处理
227.
PH
Preheating
预热
228.
SR
Stress relief
应力消除
229.
PWHT
Post weld heat treatment
焊后热处理
230.
EIT
Examination, inspection and testing
检验、检查和试验
231.
VE
Visual examination
外观检查
232.
UI（UT）
Ultrasonic inspection
超声探伤
233.
PI（PT）
Radiographic inspection（test）
射线探伤
234.
MPI（MT）
Magnetic particle
磁粉探伤
235.
HADT
Hardness testing
硬度试验
236.
HYDT
Hydraulic testing
水压试验
237.
PNET
Pneumatic testing
气压试验
238.
CE
Covered electrode
焊条
239.
WW
Welding wire
焊丝
240.
ASSY
Assembly
装配、组合
241.
F
Field
现场
242.
F/F
Field fabricated
现场制造
243.
SF
Suit in field
现场决定
244.
CSP
Cold spring
冷紧
245.
BCT
Bolt cold tightening
螺栓冷紧
246.
BHT
Bolt hot tightening
螺栓热紧
247.
PE
Plain end
平端面
248.
BE
Beveled end
坡口端面
249.
THR
Thread
螺纹
250.
HB
Brinnel hardness
布氏硬度
251. l
RC
Roockwell hardness
洛氏硬度

十四、其它

序号
缩写
全称
中文
252.
FDN
Foundation
基础
253.
INF
Information
信息（资料）
254.
REF
Reference
参考
255.
REV
Revision
修改
256.
SEQ
Sequence
序号（顺序）
257.
W/E
With equipment
设备带来
258.
W/I
With instrument
仪表带来
259.
CM
Colour mark
色标
260.
CA
Corrosion allowance
腐蚀裕度
261.
UTL
Utility
公用工程
262.
QTY
Quantity
数量
263.
WT
Weight
重量
264.
MHR
Man hour
工时
265.
BC
Bolt circle
螺栓分布圆
266.
HP
High point
高点
267.
LP
Low point
低点
268.
SUC
Suction
吸入口
269.
DIS
Discharge
排出口
270.
SO
Steam out
蒸汽吹扫口
271.
NPT
National standard taper pipe thread
美国标准锥管螺纹
272.
NPS
National standard straight pipe thread
美国标准直管螺纹
273.
DR
Drain
排液
274.
VT
Vent
放气
275.
RTG
Rating
压力等级
276.
CL
Class
等级
277.
CC
Chemical clean
化学清洗
278.
SMLS
Seamless
无缝的
279.
WELD
Welded
焊接的
280.
CO
Clean out
清洗（口）
281.
SYM
Symmetrical
对称的
282.
SC
Sample connection
采样接口
283.
UC
Utility connection
公用工程接口

7
