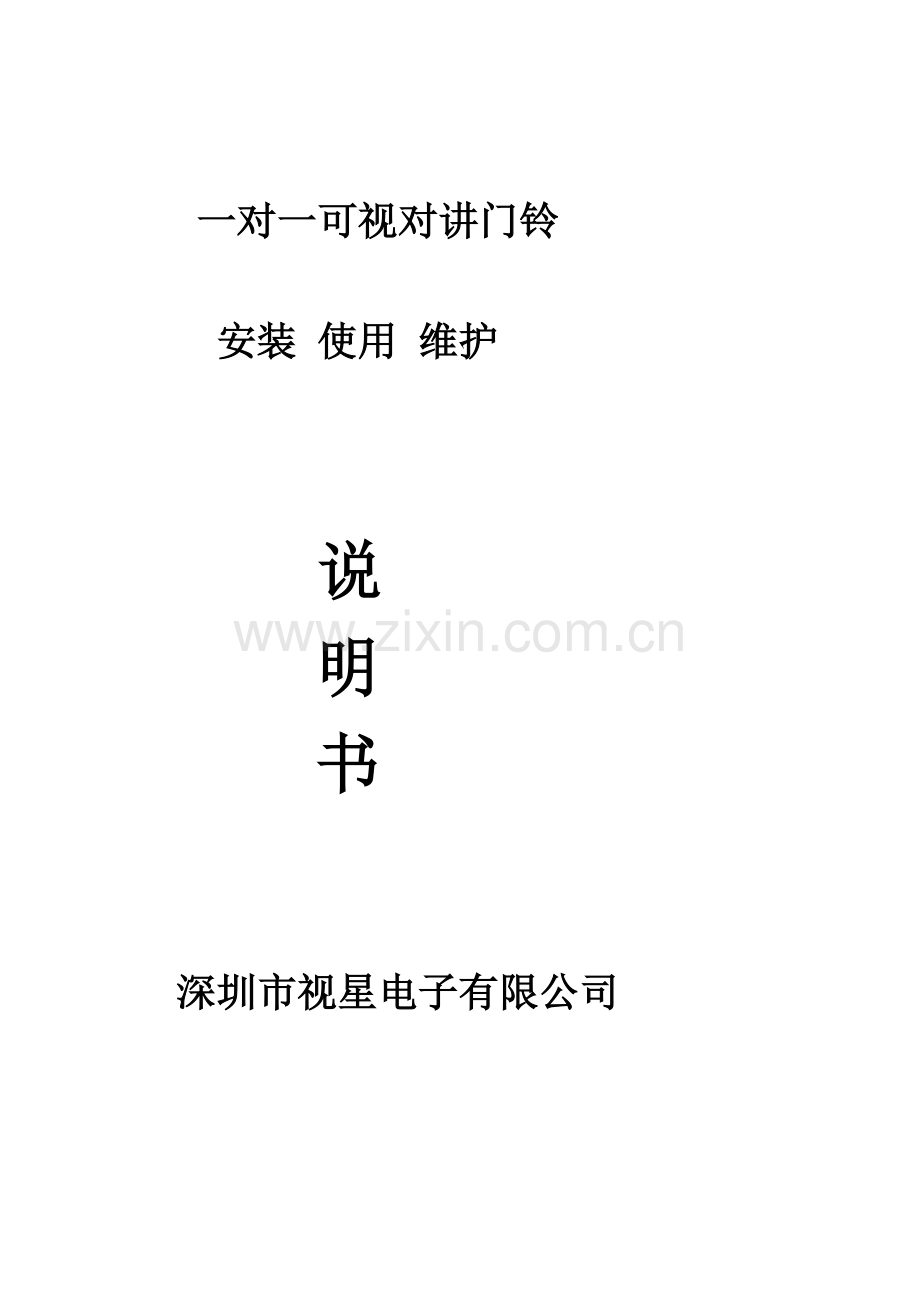

一对一可视对讲门铃.doc

一对一可视对讲门铃

安装 使用 维护

说
明
书

深圳市视星电子有限公司

1 各部件功能说明
1.1： 室内机正示图：

3 6 1指示灯
4 5 2 监视键
3 报警键
1 4开锁键
1 5显示屏
2 6收线开关
3 7话筒
4 8曲线插座
9铃声电位器
10对比度电位器
7 8 9 10 11 11亮度电位器

1.2室内机后示图

12 15V电源输出
13 地线
14 对讲线
15 呼叫线
16 开锁线
17 视频正极
18 喇叭
19 DC插座
20 房号编码短路块(此机无)
21-24 挂板卡脚

1.3 室外机正视图

1

2

3

4

1 摄像头 2 咪头 3 呼叫按键 4 喇叭

1.4室外机内部PCB板示意图

FX-对讲线
G-地线
15V-电源线
K-呼叫线
FV-视频正线
ZVJ-报警线
LOCK-接电控锁

2安装与调试
2.1 室内机
2.1.1建议室内机安装于门的外侧距门0.4m,距地面约1.5m；
2.1.2室内机不宜安装于阳光直射，油圬及灰尘太多的地方，以免降低图像质量及影响机器寿命；
2.1.3室内机至室外机的连线可用0.3平方毫米6芯线，当室内机至室外机的连线大于20米时应采用线径为0.5平方毫米5芯线加75-5型视频线，否则将影响图像及对讲质量;
2.1.4 机上有3个电位器,分别为铃声、对比度、亮度电位器,调节相应电位器可改变铃声大小及图像质量;
2.1.5 室内机上有3个按键开关,分别为监视键、报警键、开锁键,按监视键可监视室外图像,按报警键外机发出报警声,对讲状态下按开锁键可开锁.
2.2 室外机
2.2.1室外机安装于距地面1.5m处为宜，不宜阳光直射﹑淋雨，以免降低图像质量及影响机器寿命;
2.2.2若室外机安装于门上，则闭门器弹力不宜太大，以免振动过强而使有关部件松动;
2.2.3按一下按键开关即可听到叮咚门铃声,若室内有人提起话筒亦可与室内人对讲,若听到门铃声而无人对讲,则重复按下按键开关.直至确认无人.

2.3 一个室外机拖N个室内机
2.3.1一个室外机拖3个以上室内机时需安装视频分配器以提高图像质量;视频信号应使用75-5屏蔽线;
2.3.2接线方法，一个外机拖N个室内机时把每个内机的6芯线分别并接即可;
2.4电源
本机采用13.5V至15V/1.2安直流电源供电,每个室内机配置一个.

3 使用与维护
本机型为别墅型一对一可视对讲门铃,此机使用简单维护方便,只要合理使用与维护即可提高其使用壽命,
3.1 来客在外机上呼叫时室内机发出叮咚门铃声,此时室内机自动显示来客图像,用户提起话筒即可与来客对讲,同意其进来时,按下开锁键即可自动开锁,挂下话筒时图像对讲亦被挂断,若主人不在家时,虽然图像被触发,但大约1分钟后可自动挂机,从而保护室内机不会因为长期供电而被损坏;
3.2 室内机话筒应挂在收线开关上,确保压簧开关被压下,否则来客无法呼叫;
3.3 用户按下监视键,可监视室外图像,此时提起话筒还可听到室外声音,挂下话筒图像即被挂断;
3.4 当室内有特殊情况需要呼叫他人时,连续按下报警键,此时室外机发出连续报警声,松开报警键,报警声停止;
3.5 室内机上有铃声、对比度、亮度电位器,用户可根据自己爱好调节铃声大小,对比度、亮度电位器在出厂或安装时已调至正常,一般情况下无须调试;
3.6 室内、室外机有灰尘时,用户可用湿润的抹布轻轻摖试,勿用尖硬、油污的东西摖试机壳,以免损伤机器.
4 技术参数
4.01 室内机尺寸: 188x225x82 (mm)
4.02 室外机尺寸: 124x198x45 (mm)
4.03 显示屏尺寸: 4英寸
4.04摄像头规格: COMS
4.05 清晰度:≥380线
4.06制式: PAL制
4.07输入电压: DC15V±1.5V
4.08工作电流: 800mA±10mA
4.09 静态电流: 8mA±1mA
4.10额定功率:＜12W
4.11工作温度:-5℃～+45℃
4.12储存温度: -20℃～+60℃
4.13相对湿度:10﹪～90﹪ (RH)
4.14 室内机至室外机最大传输距离: 200米
