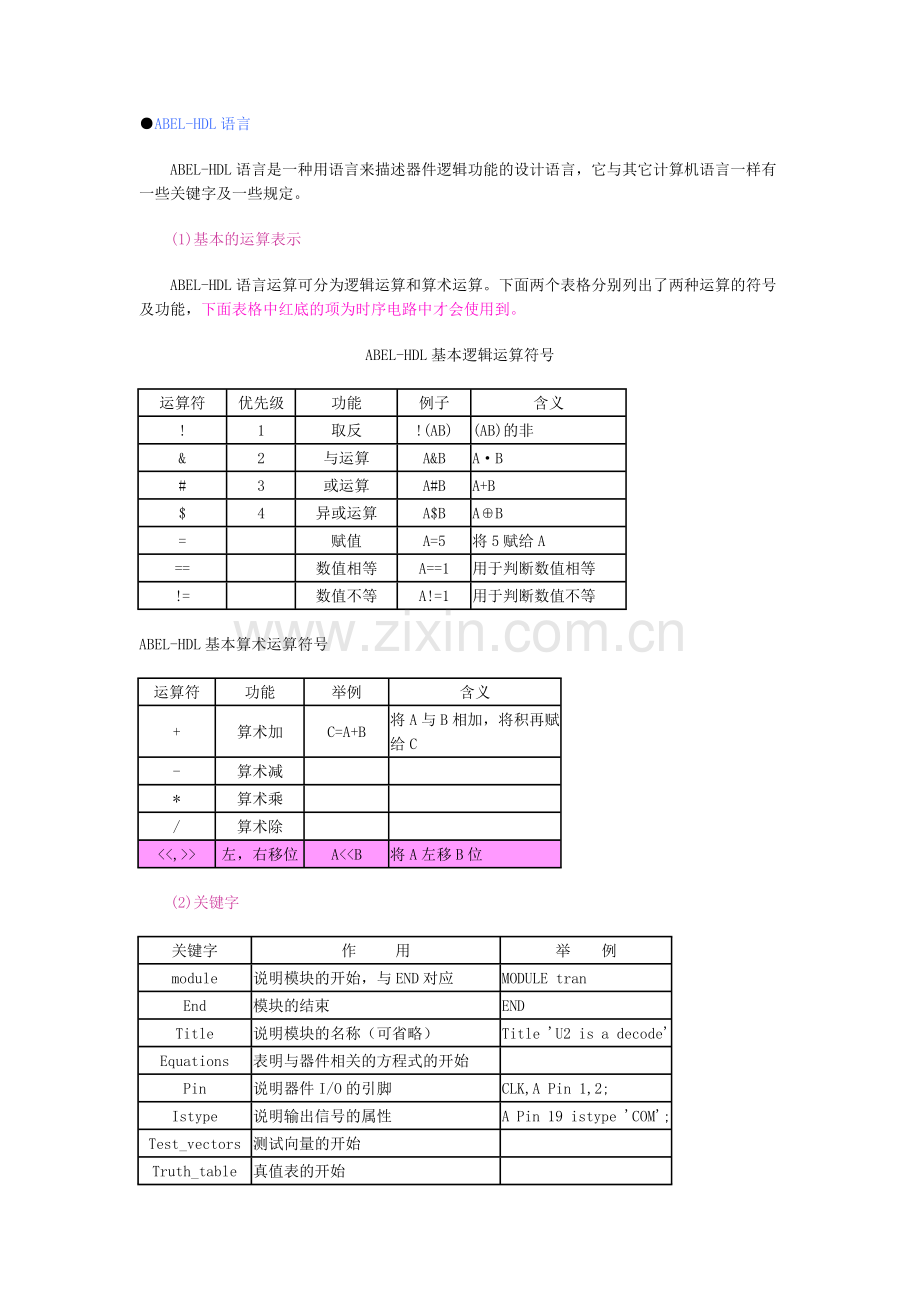

●ABEL-HDL语言
　　ABEL-HDL语言是一种用语言来描述器件逻辑功能的设计语言，它与其它计算机语言一样有一些关键字及一些规定。
　　(1)基本的运算表示
　　ABEL-HDL语言运算可分为逻辑运算和算术运算。下面两个表格分别列出了两种运算的符号及功能，下面表格中红底的项为时序电路中才会使用到。
ABEL-HDL基本逻辑运算符号
运算符
优先级
功能
例子
含义
!
1
取反
!(AB)
(AB)的非
&
2
与运算
A&B
A·B
#
3
或运算
A#B
A+B
$
4
异或运算
A$B
A⊕B
=

赋值
A=5
将5赋给A
==

数值相等
A==1
用于判断数值相等
!=

数值不等
A!=1
用于判断数值不等
ABEL-HDL基本算术运算符号
运算符
功能
举例
含义
+
算术加
C=A+B
将A与B相加，将积再赋给C
-
算术减

*
算术乘

/
算术除

<<,>>
左，右移位
A<<B
将A左移B位
　　(2)关键字
关键字
作 　　用
举　　例
module
说明模块的开始，与END对应
MODULE tran
End
模块的结束
END
Title
说明模块的名称（可省略）
Title 'U2 is a decode'
Equations
表明与器件相关的方程式的开始

Pin
说明器件I/O的引脚
CLK,A Pin 1,2;
Istype
说明输出信号的属性
A Pin 19 istype 'COM';
Test_vectors
测试向量的开始

Truth_table
真值表的开始

When then Else
当什么时就怎样，否则怎样
When b then c=0 esle a=b
If then else

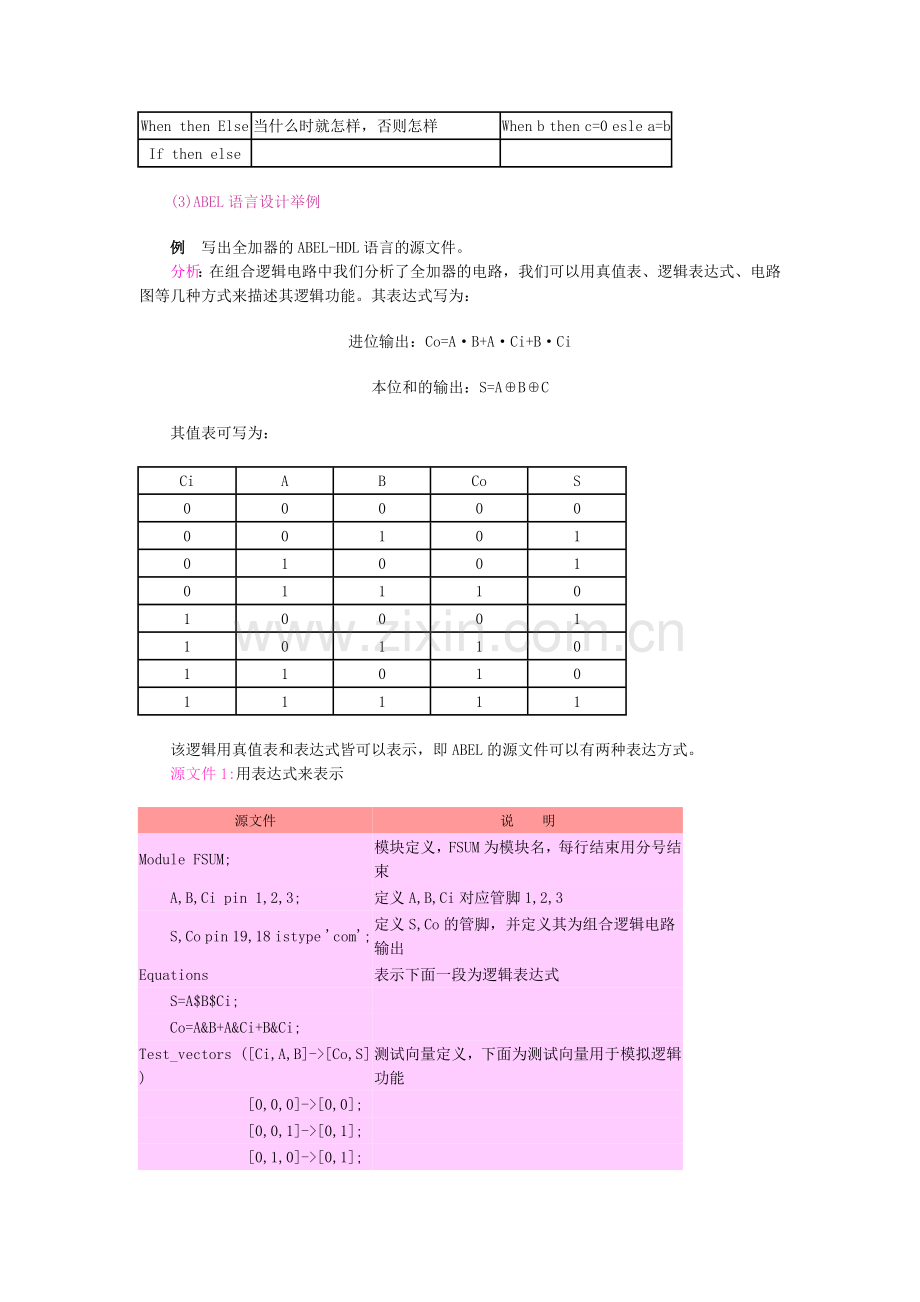

　　(3)ABEL语言设计举例
　　例　写出全加器的ABEL-HDL语言的源文件。
　　分析：在组合逻辑电路中我们分析了全加器的电路，我们可以用真值表、逻辑表达式、电路图等几种方式来描述其逻辑功能。其表达式写为：
进位输出：Co=A·B+A·Ci+B·Ci
本位和的输出：S=A⊕B⊕C
　　其值表可写为：
Ci
A
B
Co
S
0
0
0
0
0
0
0
1
0
1
0
1
0
0
1
0
1
1
1
0
1
0
0
0
1
1
0
1
1
0
1
1
0
1
0
1
1
1
1
1
　　该逻辑用真值表和表达式皆可以表示，即ABEL的源文件可以有两种表达方式。
　　源文件1:用表达式来表示
源文件
　说　　明　
Module FSUM;
模块定义，FSUM为模块名，每行结束用分号结束
　　A,B,Ci pin 1,2,3;
定义A,B,Ci对应管脚1,2,3
　　S,Co pin 19,18 istype 'com';
定义S,Co的管脚，并定义其为组合逻辑电路输出
Equations
表示下面一段为逻辑表达式
　　S=A$B$Ci;

　　Co=A&B+A&Ci+B&Ci;

Test_vectors ([Ci,A,B]->[Co,S])
测试向量定义，下面为测试向量用于模拟逻辑功能
　　　　　　　[0,0,0]->[0,0];

　　　　　　　[0,0,1]->[0,1];

　　　　　　　[0,1,0]->[0,1];

　　　　　　　[0,1,1]->[1,0];

　　　　　　　[1,0,0]->[0,1];

　　　　　　　[1,0,1]->[1,0];

　　　　　　　[1,1,0]->[1,0];

　　　　　　　[1,1,1]->[1,1];

End
模块结束
　　源文件2:用真值表来表示
　　只要将上面的源文件中Equations起的三行用下面一段代替即可。
Truth_table ([Ci,A,B]->[Co,S])
　　　　　　　[0,0,0]->[0,0];
　　　　　　　[0,0,1]->[0,1];
　　　　　　　[0,1,0]->[0,1];
　　　　　　　[0,1,1]->[1,0];
　　　　　　　[1,0,0]->[0,1];
　　　　　　　[1,0,1]->[1,0];
　　　　　　　[1,1,0]->[1,0];
　　　　　　　[1,1,1]->[1,1];
