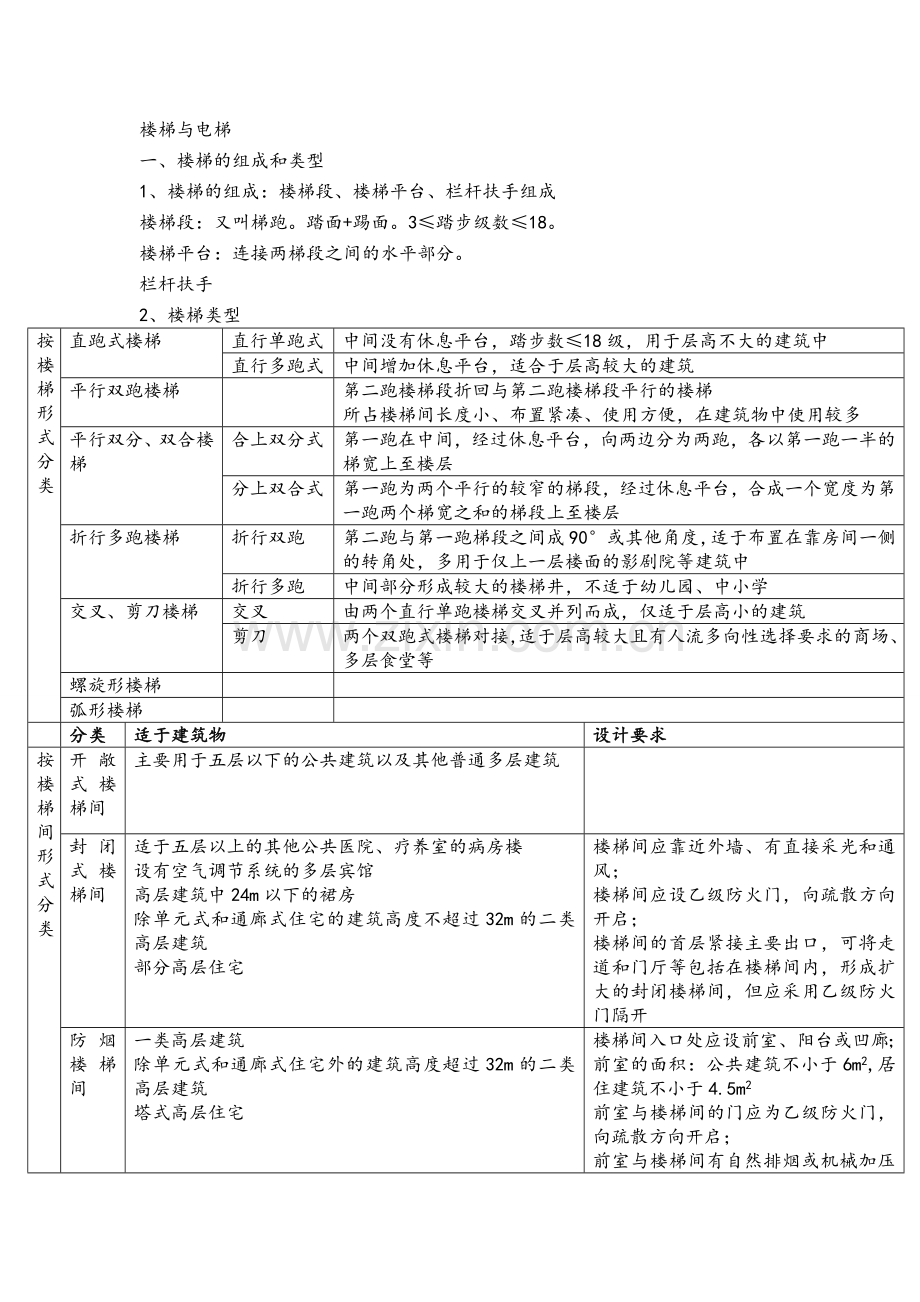

楼梯与电梯
一、楼梯的组成和类型
1、楼梯的组成：楼梯段、楼梯平台、栏杆扶手组成
楼梯段：又叫梯跑。踏面+踢面。3≤踏步级数≤18。
楼梯平台：连接两梯段之间的水平部分。
栏杆扶手
2、楼梯类型
按楼梯形式分类
直跑式楼梯
直行单跑式
中间没有休息平台，踏步数≤18级，用于层高不大的建筑中
直行多跑式
中间增加休息平台，适合于层高较大的建筑
平行双跑楼梯

第二跑楼梯段折回与第二跑楼梯段平行的楼梯
所占楼梯间长度小、布置紧凑、使用方便，在建筑物中使用较多
平行双分、双合楼梯
合上双分式
第一跑在中间，经过休息平台，向两边分为两跑，各以第一跑一半的梯宽上至楼层
分上双合式
第一跑为两个平行的较窄的梯段，经过休息平台，合成一个宽度为第一跑两个梯宽之和的梯段上至楼层
折行多跑楼梯
折行双跑
第二跑与第一跑梯段之间成90°或其他角度，适于布置在靠房间一侧的转角处，多用于仅上一层楼面的影剧院等建筑中
折行多跑
中间部分形成较大的楼梯井，不适于幼儿园、中小学
交叉、剪刀楼梯
交叉
由两个直行单跑楼梯交叉并列而成，仅适于层高小的建筑
剪刀
两个双跑式楼梯对接，适于层高较大且有人流多向性选择要求的商场、多层食堂等
螺旋形楼梯

弧形楼梯

分类
适于建筑物
设计要求
按楼梯间形式分类
开敞式楼梯间
主要用于五层以下的公共建筑以及其他普通多层建筑

封闭式楼梯间

适于五层以上的其他公共医院、疗养室的病房楼
设有空气调节系统的多层宾馆
高层建筑中24m以下的裙房
除单元式和通廊式住宅的建筑高度不超过32m的二类高层建筑
部分高层住宅
楼梯间应靠近外墙、有直接采光和通风；
楼梯间应设乙级防火门，向疏散方向开启；
楼梯间的首层紧接主要出口，可将走道和门厅等包括在楼梯间内，形成扩大的封闭楼梯间，但应采用乙级防火门隔开
防烟楼梯间
一类高层建筑
除单元式和通廊式住宅外的建筑高度超过32m的二类高层建筑
塔式高层住宅
楼梯间入口处应设前室、阳台或凹廊；
前室的面积：公共建筑不小于6m2,居住建筑不小于4.5m2
前室与楼梯间的门应为乙级防火门，向疏散方向开启；
前室与楼梯间有自然排烟或机械加压送风的防烟设施

二、楼梯的尺度与设计
1、楼梯的尺度
（1）梯段宽度
每股人流宽度为0.55+（0～0.55）m，0～0.55m为人流在行进中的摆幅
单人＞900； 双人1100～1400； 三人1650～2100
（2）楼梯的坡度（图见page99）
表示方法：▲用斜面与水平面的夹角来表示
▲用斜面的垂直投影高度与斜面的水平投影长度之比
楼梯常见坡度为20°-45°，其中30°左右较为通用；
楼梯的最大坡度不宜大于38°；
坡度小于20°时，采用坡道形式；
坡度大于45°时，采用爬梯。
（3）楼梯的踏步尺寸
踏面宽度不宜小于250mm
踏步尺寸的计算：2h+b=（600～620）mm或h+b=450mm
h为踏步高度；b为踏步宽度
当踏面尺寸较小时，可采用加做踏口或将踢面倾斜的方式加宽踏面，
踏口挑出尺寸为20-25mm
楼梯段的长度L是每一段的水平投影长度，其值为L=b×(N-1)
b为踏面水平投影步宽，N为踏步数
（4）楼梯平台宽度
分为中间平台宽度D1和楼层平台宽度D2
D1不应小于梯段宽度
D2应区别不同楼梯形式而定：▲敞开式楼梯楼层平台可以与走廊合并使用▲封闭式楼梯间，楼层平台应比中间平台更宽松
（5）梯井宽度
梯井是梯段之间形成的空隙，此空隙从顶到底层贯通
梯井宽度一般为60-200mm，当梯井超过200mm时，应在梯井部位设水平防护措施
（6）净空高度
楼梯净空高度包括楼梯段净高和平台处净高
楼梯段净高应以踏步前缘处到顶棚垂直线的净高度计算，这个净高应保证人们行走不受影响，一般不小于2200mm；
楼梯平台的结构下缘至人行通道的垂直高度不应小于2000mm；
梯段的起始、终了踏步的前缘与顶部突出物的外缘线应不小于300mm。
当在平行双跑楼梯中间平台下设通道入口时，为保证平台下净高满足通行要求，一般采用以下四种方法：
▲在底层变等跑梯段为长短跑梯段，起步第一跑为长跑，以提高中间平台标高，但会使楼梯间进深加大；
▲局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高±0.000，以满足净空高度要求。降低后的中间平台地坪标高仍应高于室外地坪标高，以免雨水内溢。但中间平台下的地坪降低，常依靠底层室内地坪标高±0.000对应的绝对标高的提高来实现，可能增加土方量；
▲将以上两种方法综合，在采用长短跑的同时，又降低底层中间平台下地坪标高，这种方法可兼有两者的优点，减少其缺点；
▲底层用直行单跑或直行双跑楼梯直接从室外上二层，常用于住宅建筑，设计时需注意入口处雨棚底面标高的位置，保证净空高度在2m以上。
2、楼梯的设计（见书page101-103）
三、现浇钢筋混凝土楼梯
板式楼梯：
优点：底面平整，便于装修，外形简洁，便于支模
缺点：但当荷载较大，楼梯段斜板跨度较大时，斜面的截面高度也将增大,钢筋和混凝土用量增加，经济性下降
适用于楼梯荷载较小，楼梯段的跨度也较小的建筑物中
梁式楼梯:踏步+楼梯斜梁+平台梁+平台板
优点：比板式楼梯的钢筋和混凝土用量少、自重轻，当荷载或楼梯跨度较大时，采用梁式楼板比较经济

双梁式梯段：正梁式、反梁式
梁式楼板｛
单梁式梯段
四、楼梯的细部构造
1、踏步面层及防滑处理
（1）踏步面层：应便于行走，耐磨、防滑、便于清洁，同时要美观。常用的材料有水泥砂浆、水磨石、大理石、地砖和缸砖。
（2）防滑的方法：
▲在踏口处做防滑条
▲做踏步面层时，留两三道凹槽，但使用时易被灰尘填满，使防滑效果不够理想，且易破损
▲防滑条或防滑凹槽长度一般按踏步长度每边减去150mm；
▲防滑材料可采用铁屑水泥、金刚砂、塑料条、橡胶条、金属条、马赛克等；还可采用耐磨防滑的材料如缸砖、铸铁等防滑包口；
▲标准较高的建筑，可铺地毯或防滑塑料或橡胶贴面
2、栏杆、栏板和扶手构造
●在儿童活动的场所，如幼儿园、住宅等建筑，为防止儿童穿过栏杆空挡发生危险事故，栏杆垂直杆件间净距不应大于110mm。
●空花栏杆常用栏杆断面尺寸：
圆钢φ16mm-φ25mm
钢管φ20mm-φ50mm
方钢15mm×15mm-25mm×25mm
扁钢（30-50）mm×（3-6）mm
●空花栏杆与楼梯段应有可靠的连接：
预埋铁件焊接：将栏杆的立杆与楼梯段中预埋的钢板或套管焊接在一起
预留孔洞插接：将栏杆的立杆端做成开脚或倒刺插入楼梯段预留的洞孔，用水泥砂浆或细石混凝土填实
螺栓连接：用螺栓将栏杆固定在梯段上，固定方法有若干种，如用板底螺母栓紧贯穿踏板的栏杆
●栏板构造
栏板多由钢筋混凝土、加筋砖砌体、有机玻璃、钢化玻璃等制作；
砖砌栏板，当栏板厚度为60mm时，外侧要用钢筋网加固，再用钢筋混凝土扶手与栏板连成整体；
现浇钢筋混凝土楼梯板经支模、扎筋后，与楼梯段整浇；
预制钢筋混凝土楼梯栏板则用预埋钢板焊接。
●组合式栏板
组合式栏板是将空花栏杆与实体栏板组合而成的一种栏板形式，空花部分多用金属材料制成，栏板部分可用砖砌栏板、有机玻璃、钢化玻璃等；
●扶手构造
扶手高度是指踏面宽度中点至扶手面的竖向高度，一般高度为900mm，供儿童使用的扶手高度为600mm；
室外楼梯栏杆扶手高度不应小于1100mm；
扶手位于栏杆的顶部，一般采用硬木（室内）、塑料（室外）和金属（室外）材料制作
扶手与栏杆的连接：
硬木扶手与金属栏杆是在金属栏杆的顶部先焊接一根带小孔的通长扁铁，然后用木螺钉通过扁铁上预留小孔，将木扶手和栏杆连接成整体；
塑料扶手与金属栏杆时塑料扶手通过预留的卡口直接卡在扁铁上；
金属扶手与金属栏杆多用焊接
扶手与砖墙的连接：在砖墙上预留120mm×120mm×120mm的预留洞孔，将扶手或扶手铁件伸入洞内，用细石混凝土或水泥砂浆填实固牢；扶手与混凝土墙或柱连接时，一般在墙或柱上预埋铁件，与扶手铁件焊接，也可用膨胀螺栓连接，或预留孔洞插接。
五、室外台阶与坡道
1、台阶
▲台阶=踏步+平台
台阶的坡度应比楼梯小，通常踏步高度为100-150mm，踏步宽度为300-400mm
平台位于出入口与踏步之间，起缓冲作用。平台深度一般不小于900mm，为防止雨水积聚或溢水，平台表面宜比室内地面低20-60mm，并向外找坡1%-3%，以利排水。
▲台阶构造层次：
面层（水泥砂浆、水磨石面层或缸砖、马赛克、天然石及人造石）
结构层（混凝土台阶、石台阶、钢筋混凝土台阶、砖台阶）
垫层（灰土、三合土或碎石）
台阶也可采用毛石或条石砌筑，条石台阶不需另做面层。
▲解决台阶构造变形的方法：
◇加强房屋主体与台阶之间的联系，以形成整体沉降
◇将台阶和主体完全断开，加强缝隙节点处理
2、坡道
坡道的坡度一般为1/6-1/12;
面层光滑的坡道，坡度不宜大于1/10；
粗糙材料和设防滑条的坡道，坡度可稍大，但不应大于1/6
锯齿形坡道可大至1/4
坡度为1/10的坡道较为舒适
大于1/8的坡道需做防滑设施（防滑条、锯齿形、对表面做粗糙处理）
六、有高差处无障碍设计构造
1、无障碍设计坡道的坡度和宽度
（1）坡道的坡度：
便于残疾人通行的坡道的坡度标准为不大于1/12
每段坡道的最大高度为750mm
最大坡段水平长度为9000mm
（2）坡道的宽度及平台宽度
室内坡道的最小宽度应不小于900mm
室外坡道的最小宽度应不小于1500mm
2、无障碍设计楼梯形式、坡度
供残疾人使用的楼梯，应采用休息平台的直行式楼梯，不宜采用弧形梯段或在中间平台上设置扇步
残疾人使用的楼梯坡道应尽量平缓，踢面高不大于150mm
踏面最小宽度：公共家住280mm、住宅260mm、室外楼梯300mm
楼梯的梯段宽度：公共建筑不小于1500mm、居住建筑不小于1200mm
