人教版2023初中物理九年级物理全册第十九章生活用电知识点总结归纳

1

单选题

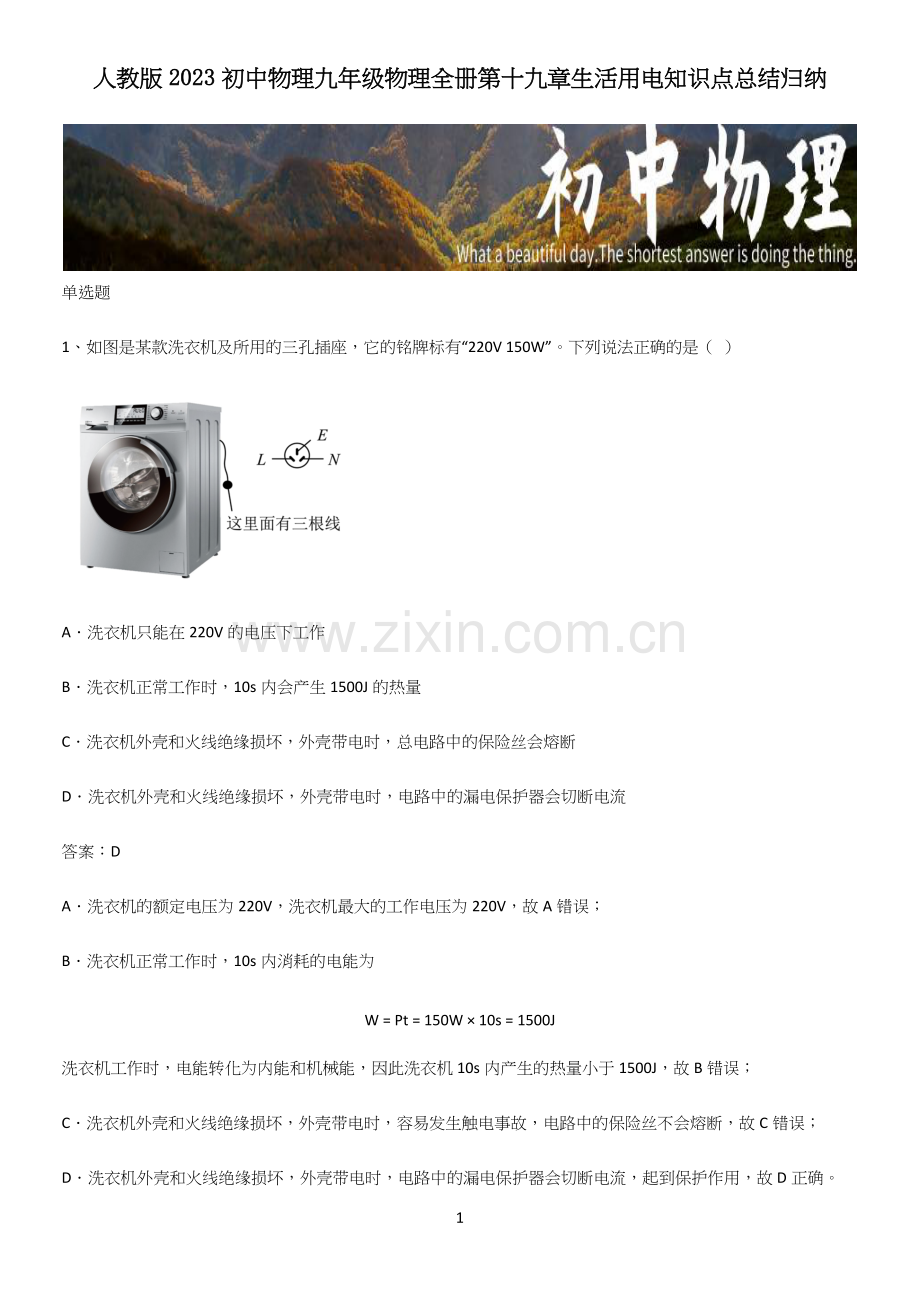

1、如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（  ）

A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
答案：D
A．洗衣机的额定电压为220V，洗衣机最大的工作电压为220V，故A错误；
B．洗衣机正常工作时，10s内消耗的电能为
W=Pt=150W×10s=1500J
洗衣机工作时，电能转化为内能和机械能，因此洗衣机10s内产生的热量小于1500J，故B错误；
C．洗衣机外壳和火线绝缘损坏，外壳带电时，容易发生触电事故，电路中的保险丝不会熔断，故C错误；
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，起到保护作用，故D正确。
故选D。
2、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是（　　）

A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电
B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
答案：D
A．甲图中，若人站在地上，双手触摸火线，则电流会通过人体流入大地，属于家庭电路中的单线触电，故A正确，不符合题意；
B．乙图中，人站在绝缘板凳上，双手同时触摸火线，电流不会流入大地，又因为人体没有与零线接触，火线和零线之间也没有形成回路，所以人不会触电，故B正确，不符合题意；
C．发生图甲所示的触电事故时，电流由火线经由人体流入大地，火线和零线中的电流不相等，即出现漏电，漏电保护器会迅速切断电流，对人身起到保护作用，故C正确，不符合题意；
D．发生图乙所示的触电事故时，电流是从火线经过人体流回零线，火线和零线中的电流相等，漏电保护器不会工作，故D错误，符合题意。
故选D。
3、图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。图中电路的连接符合上述要求及安全用电原则的是（　　）

A．B．
C．D．
答案：B
由题意可知，开关控制三孔插座，它们应该是串联关系。为了用电安全，开关应该在接在火线与插座之间；三孔插座遵循“左零右火上接地”的原则，即左孔接零线，右孔接开关与火线相连，上孔接地线，故B符合题意，故ACD错误，不符合题意。
故选B。
4、下列物理仪器操作正确的是
A．测木块长度B．辨别火线
C．测手的拉力D．读水的体积
答案：B
分析：根据对常用测量工具使用和读数方法的掌握作答．
A. 测物体长度时，刻度尺有刻度的一侧紧贴物体．图示中操作不正确，不符合题意；
B．辨别火线时，用手握住测电笔，笔尾与手接触，图示中操作正确，符合题意；
C．测手的拉力时，拉力的方向应与弹簧测力计的弹簧伸长的方向在一条直线上，图示中操作不正确，不合题意；
D．使用量筒测量水的体积时，读数时视线与液面最凹处相平，不能仰视或俯视，图中视线没有与液面最凹处相平，不合题意．
故选B．
5、如图所示，关于家庭电路，下列说法错误的是（　　）

A．图甲中洗衣机插头上标着字母E的导线与洗衣机的金属外壳相连
B．图乙是空气开关，当家庭电路中电流过大时会“跳闸”
C．图丙是漏电保护器，会在插座被短路时迅速切断电流
D．图丁中试电笔通常也用来检查电气设备的外壳是否带电
答案：C
A．三脚插头的头上标着字母E的导线与用电器的金属外壳相连，使用中与地线相接，避免因金属外壳漏电而引发的触电，故A正确，A不符合题意；
B．家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起家庭电路电流过大，空气开关跳闸，故B正确，B不符合题意；
C．漏电保护器，是电路中发生漏电问题，通过保护器中火线和零线中电流不相等，从而切断电源保护电路，插座被短路时，火线和零线中电流虽然变大，但仍然相等，故漏电保护器不会工作，故C错误，C符合题意；
D．使用测电笔辨别火线时，必须用手触碰到测电笔尾端的金属部分，当测电笔接触火线时，电流经过测电笔、人体，大地形成回路，有电流流过，使氖管发光，以此来辨别火线和零线，符合安全用电的要求，故D正确，D不符合题意。
故选C。
6、如图家庭电路连接正确，各元件均正常，有关说法正确的是（　　）

A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．闭合开关时，人站在干燥木凳上接触B点肯定会触电
C．闭合开关时，皮肤干燥的人接触C点一般不会触电
D．断开开关时A、B两点都能使测电笔氖管不发光
答案：C
A．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响，故A错误；
B．闭合开关时，当人站在干燥的木凳上一只手单接触B点，由于木凳绝缘，故不会形成电流，此种情况下人不会触电，故B错误；
C．闭合开关时，皮肤干燥的人接触C点，不会形成电流，此种情况下人不会触电，故C正确；
D．断开开关，用试电笔接触A、B两点，A与火线相连，氖管发光，B与零线相连，氖管不发光，故D错误。
故选C。
7、下列情景中，符合安全用电要求的是（　　）
A． 用专用充电桩给电动车充电B． 使用导线绝缘皮破损的插线板
C． 用电取暖器烘烤湿毛巾D． 使用裸露的插座
答案：A
A．用专用充电桩给电动车充电，安全可靠，不容易引发火灾等事故，故A符合题意；
B．导线上的绝缘层破损，当人去触摸插线板时，人体可能和带电体接触，会造成触电事故，十分危险，故B不符合题意；
C．用电热取暖器烘烤潮湿衣物，因衣物潮湿具有导电性，容易发生触电，故C不符合题意；
D．将插头插在裸露的插座过程中，人体可能和带电体接触，会造成触电事故，十分危险，故D不符合题意。
故选A。
8、2020年11月，国务院办公厅印发《新能源汽车产业发展规划》，提出新能源汽车发展战略计划。如图是新能源汽车的充电桩，下列有关说法符合安全用电的是（  ）

A．每个充电桩在安装时都要装漏电保护器
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．有经验的电工在安装充电桩时不必断开电源
答案：A
A．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；
B．安装充电桩时，为了安全，要接地线，故B不符合题意；
C．万一有充电桩起火，应先关闭电源再施救，故C不符合题意，
D．安装充电桩时必须断开电源，故D不符合题意。
故选A。
9、下列做法中符合安全原则的是（　　）
A．雷雨时在开阔地带举着雨伞B．使用试电笔手指接触笔尾金属
C．家庭电路的开关接在零线上D．空气开关跳闸后立即合上
答案：B
A．为防止雷电伤害，雷雨时不要在高大的树下避雨、不要在开阔地带举着雨伞，容易触发雷电，故A不符合题意；
B．使用试电笔时手要接触笔尾的金属体，使检测物体、试电笔和身体形成通过，这样在物体带电时，试电笔内的氖管才能发光，检验出物体是否带电，故B符合题意；
C．为安全用电，家庭电路的开关要接在火线上，这样在开关断开后，用电器才能和火线脱离，避免触电，故C不符合题意；
D．空气开关跳闸的原因是电路电流过大，引起电流过大的原因可能是短路或者是电路总功率过大，要在找出故障原因并正确解决故障后才可以闭合空气开光，故D不符合题意。
故选B。
10、如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（  ）

A．②处应接开关
B．电能表应接在空气开关后
C．若开关短路，空气开关会切断电路
D．用试电笔接触a孔中的金属片，氖管会发光
答案：D
A．由三孔插座的接法，可得上面的线是火线，下面的线是零线，开关应与火线连接，故①处为开关，②处为电灯，故A错误；
B．电能表是用来测量电路中用电器消耗电能的仪表，应接在空气开关之前，故B错误；
C．空气开关切断电路有两种可能，要么电路中总功率过大，要么电路中有短路现象，若开关短路，电灯持续发光，空气开关不会切断电路，故C错误；
D．用试电笔接触a孔中的金属片，火线，试电笔，人体与大地形成回路，氖管会发光，故D正确。
故选D。
11、下列说法正确的是（　　）
A．电功率越大，电流做功越多
B．看电视时把电视亮度调大，可以节约用电
C．电流表可以直接接在电源两端
D．电功率越大，消耗电能越快
答案：D
AD．电功率是表示电流做功的快慢的物理量，电功率越大，表示电流做功越快，由于不知道时间，无法确定电流做功的多少，故A错误，D正确；
B．看电视时把电视亮度调大，电视机的功率变大，相同时间内消耗的电能增大，会浪费电能，故B错误；
C．电流表不可以直接接在电源两端，否则会因为电流过大损坏电流表，故C错误。
故选D。
12、关于家庭电路和安全用电，下列说法正确的是（　　）
A．用电器的金属外壳一定要接地
B．对人体而言，安全电压一般是36V
C．使用测电笔时，手不得接触笔尾金属电极
D．控制电灯的开关，接在零线或火线上都可以
答案：A
A．有金属外壳的用电器一定要接地线，避免金属外壳用电器漏电时发生触电事故，故A正确；
B．人体的安全电压不高于36V，故B错误；
C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明笔尖接触的是火线，故C错误；
D．为了用电安全，控制电灯的开关应该接在火线上，故D错误。
故选A。
13、如图所示的是一种住宅户内的配电系统，关于该系统，下列说法正确的是（　　）

A．方框1处安装电能表，方框2、3、4处安装空气开关，方框5处安装漏电保护器
B．当人体发生双线触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
C．人使用试电笔检测火线时不会触电是因为人体与大地之间绝缘
D．若插座中有两孔使试电笔的氖管发光，可能是某用电器短路了
答案：A
A．根据电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；即在1位置安装电能表，在2、3、4位置应安装空气开关，可以在电流过大时自动断开开关以保护电路安全，此处的火线不容易接触到，故不安装漏电保护器；在5位置应安装漏电保护器，当该处的用电器发生漏电时会自动切断电源，保证了人体的安全，故A正确；
B．发生双相触电事故时，火线和零线上的电流相同，则漏电保护器不会切断电流，故B错误；
C．在试电笔的构造中，有一个1MΩ以上的高值电阻（比人体的电阻大得多），在使用试电笔检查电气设备的外壳是否带电时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，人不会发生触电事故，故C错误；
D．若插座中有两孔使试电笔的氖管发光，说明这两个孔和火线之间都是接通的，所以故障为零线断路，若某用电器短路，会造成电路的电流过大，空气开关断开，插座中的两孔都不能使试电笔的氖管发光，故D错误。
故选A。
14、下列做法符合安全用电要求的是（　　）
A．未断开电源时，直接更换灯泡
B．发现有人触电时，直接用手把触电者拉开
C．发现导线的绝缘部分有破损时一定要及时更换
D．把用电器三脚插头中接地的脚弄掉后插入两孔插座使用
答案：C
A．更换灯泡时容易碰到金属部分，容易发生触电事故，因此切断电源可以保证金属部分不带电，故A不符合题意；
B．发现有人触电时，立即用手将其拉离电源会造成被救者也触电，应立即切断电源或用绝缘体把导线挑开，所以这种做法是不符合安全用电原则，故B不符合题意；
C．一旦绝缘外皮损坏，要及时更换，否则会造成漏电事故或触电事故现象，所以这种做法符合安全用电原则，故C符合题意；
D．三角插头是专门针对金属外壳用电器的，因此当把接地的脚弄掉后，万一外壳带电，人会发生触电事故，故D不符合题意。
故选C。
15、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（  ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
答案：B
A．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；
B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；
C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；
D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。
故选B。
多选题
16、以下关于家庭电路和安全用电的说法正确的是（　　）

A．如图甲，因为试电笔笔尾金属体是导体所以在使用时手不能接触笔尾金属体
B．如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路
C．如图丙，人站在绝缘木凳上两手分别接触火线和零线时发生触电事故
D．如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了
答案：BC
A．使用试电笔时，必须用手接触笔尾的金属体，才能辨别火线和零线，故A错误；
B．试电笔接触插座左右两孔都发光，说明两孔和火线都是连通的， 但灯不亮，则说明零线某处断路，故B正确；
C．人虽然站在绝缘木凳上，但是两手分别接触火线和零线时，火线、零线与人体形成通路，有电流流过人体，所以会发生触电事故，故C正确；
D．当出现保险丝熔断时，应该先切断电源，检查并排除故障，然后再更换保险丝并闭合总开关，故D错误。
故选BC。
17、下列关于生活用电的叙述说法正确的是（　　）
A．控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线
B．三孔插座的中间的孔是接火线的
C．有金属外壳的用电器，金属外壳一定要接地线
D．站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流
答案：ACD
A．控制灯的开关一端要接火线，为了保证开关断开后，灯泡彻底断电，避免触电事故，螺丝口灯座的螺旋外套要接零线，也是为了避免人接触到螺旋外壳而发生触电事故，故A正确；
B．三孔插座的中间的孔是地线的，遵循左零右火中接地的原则，故B错误；
C．有金属外壳的用电器，金属外壳一定要接地线，避免金属壳带电而引发触电事故，故C正确；
D．站在地上的人接触了火线并且与大地构成通路时，有一部分电流流到了大地，“漏电保护器”检测到火线和零线电流存在不同，从而会自动切断电流，故D正确。
故选ACD。
18、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法中正确的是（  ）
A．如果发生触电事故，应立即切断电源，然后施救
B．打雷下雨时，不能站在大树下避雨
C．严禁攀爬输电铁塔
D．许多家用电器在没有三孔插座的情况下，使用时可以把三脚插头上最长的插头去掉，插入二孔插座中使用
答案：ABC
A．发生触电事故，首先切断电源，然后施救，切断电源是首先要做的，否则在施救过程中其他人还可能会触电，故A正确；
B．雷容易击中地面上高的突起物体，所以打雷下雨时，不能站在大树下避雨，否则容易被雷击中，故B正确；
C．输电铁塔输送的是高压电甚至是超高压电，盲目攀爬可能引起触电，故C正确；
D．家庭电路中有金属外壳的用电器应使用三孔插座，这样可将金属外壳接地，防止因漏电而触电，切不可把三脚插头上最长的插头去掉，插入二孔插座中使用，故D错误。
故选ABC。
19、小明在家使用用电器的过程中，每多关闭一个家用电器，下列说法正确的是（　　）
A．总电阻变大B．总电流变大
C．总电功率变小D．总电压变大
答案：AC
由于家庭电路各用电器之间的连接方式是并联，各用电器的电压不变，所以，每多关闭一个家用电器，总电压不变；因电路中的总功率等于各用电器功率之和，所以，每多关闭一个家用电器，电路的总功率变小；根据P＝UI可知，电压不变，总功率变小，电路中的总电流变小；根据I=UR可知，电路中电压不变，总电流变小时，总电阻变大，故AC正确，BD错误。
故选AC。
20、关于家庭电路，下列说法正确的是
A．控制灯的开关被短路，空气开关不会跳闸
B．空气开关“跳闸”后，应立即复位
C．与带电体不接触也会发生触电
D．家庭电路中，空气开关跳闸不一定是用电总功率过大
答案：ACD
A．控制灯的开关被短路，相当于开关闭合但是不能断开，空气开关不会跳闸，故A正确；
B．空气开关“跳闸”后，应先检查电路，排除故障后，再复位空气开关，故B错误；
C．靠近高压带电体时会发生电弧触电，所以与带电体不接触也会发生触电，故C正确；
D．家庭电路中，空气开关跳闸不一定是用电总功率过大，还可能是电路短路导致电流过大而跳闸，故D正确。
故选ACD。
21、如图是某家庭电路的一部分，下列说法正确的是（　　）

A．电冰箱接入三孔插座后电灯与电冰箱是串联的
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装开关，乙处应装灯泡
D．断开开关S时，站在地上的人接触A点或B点都不会触电
答案：BC
A．家庭电路中各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故A错误；
B．三孔插座的上孔就是接地线，电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故B正确；
C．在家庭电路中，为了安全，应把开关接在火线和用电器之间，即甲处接开关，乙处接电灯，这样当开关断开时，碰触灯泡无触电危险，故C正确；
D．断开开关S时，A点在火线上，所以站在地上的人接触A点是会触电的；B点与零线相连，接触B点，不会触电，故D错误。
故选BC。
22、关于我国照明电路，下列说法正确的是（　　）
A．火线与零线之间的电压是 220V
B．家用电器正常工作时零线中没有电流
C．一般情况下，家用电器是以并联方式接入电路
D．地线可以有效防止触电事故发生
答案：ACD
A．家庭电路中，电压一般为220V，故A选项正确；
B．家用电器正常工作时电流从火线出发，经过用电器，经过零线，进入大地，故B选项错误；
C．一般情况下，家用电器独立工作，互不干扰，故是以并联方式接入电路，故C选项正确；
D．地线可以有效防止触电事故发生，正确的，故D选项正确。
故选ACD。
23、下列对有关数据的估计，与实际情况相符的是（　　）
A．触电电流零点几安可瞬间致命
B．家庭用电压力锅的额定功率约100W
C．商河夏天的最高气温可达35℃
D．普通家用空调的电功率约几千瓦
答案：ACD
A．电流对人体的伤害是严重的，触电电流零点几安足以让人瞬间致命，故A符合题意；
B．家庭用电压力锅的额定功率在1000W左右，故B不符合题意；
C．商河夏季高温炎热，最高温度达到甚至超过35℃，故C符合题意；
D．普通家用空调的功率在1kW以上，可达几千瓦，故D符合题意。
故选ACD。
24、关于家庭电路和安全用电，下列说法正确的是（  ）
A．把用电器的三脚插头改为两脚插头插在两孔插座上使用
B．人体即使不接触带电体，也会发生触电事故
C．为了方便，可以抓着导线拉出插座上的插头
D．若空气开关“跳闸”，可能是使用了大功率用电器
答案：BD
A．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故A错误；
B．靠近高压带电体时，有可能会发生高压电弧触电或跨步电压触电，因此，有时不直接接触带电体，也会发生触电事故，故B正确；
C．抓住导线拉出插座上的插头，容易使电线损坏，发生触电事故，故C错误；
D．若空气开关“跳闸”，是因为电路中电流过大，可能是使用了大功率用电器，也可能是电路发生了短路，故D正确。
故选BD。
25、在家庭电路中，下述情况会造成因电流过大导致空气开关“跳闸”的是（  ）
A．开关中的两个线头相碰
B．家庭中用电器的总功率过大
C．插头与插座接触不良
D．插座中分别与火线和零线连接的两个线头相碰
答案：BD
A．开关中的两个线头相碰只是使电路导通，不会导致电流过大而“跳闸”，故A不符合题意；
B．家庭中用电器的总功率过大，家庭电路的电压不变，根据P=UI可知，电流中电流过大，会引起“跳闸”，故B符合题意；
C．插头与插座接触不良，会导致电路断开，不会导致电流过大而“跳闸”，故C不符合题意；
D．插座中分别与火线和零线连接的两个线头相碰，造成短路，电路中产生很大的电流，会引起“跳闸”，故D符合题意。
故选BD。
填空题
26、家庭电路中的触电事故，都是人体直接或间接跟______连通造成的。某同学家里安装的电能表如图所示，示数为______kW·h。他将家里其它用电器都关闭，只让电视机单独工作了144s，观察到电能表转盘转了5r，电视机此时消耗的电能是______J，实际功率是______W。

答案：     火线     2021.3     7200     50
[1] 家庭电路中的触电事故，都是人体直接或间接跟火线连通并与大地或零线构成通路造成的。
[2]电能表显示的数字，最后一位是小数，故图中电能表的示数为2021.3 kW·h。
[3]电能表上的2500r/(kW·h)表示电能表转盘没转2500r，电路中消耗1kW·h，所以电能表转盘转了5r，电视机消耗的电能是
W=5r2500rkW⋅h=0.002kW⋅h=7200J
[4] 电视机实际功率是
P=Wt=7200J144s=50W
27、如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的 ______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。

答案：     电流##总电流     空气开关
解[1]将多个用电器插在同一个插排上同时使用，电路中用电器的总功率过大，根据P＝UI可知，会造成家庭电路中的总电流过大。
[2]家庭电路中的总电流过大时，空气开关会自动切断电路，起到保护家庭电路的作用。
28、用测电笔检测插座时，发现氖管发光，说明接触的是______线。使用测电笔时，手必须和______（笔尖/笔尾）金属电极接触。
答案：     火     笔尾
[1][2]使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是火线。
29、保险丝是由电阻率大、熔点低的铅锑合金制作而成。如图所示，将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板的AB和CD之间，它们是 _____联的，保险丝的电阻比铜丝的 _____（选填“大”或“小”）。闭合开关，移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好，所以在家庭电路中 _____（选填“能”或“不能”）用铜丝代替保险丝。

答案：     串     大     不能
[1]由图得，将长短、粗细均相同的保险丝和铜丝分别用金属夹接到线路板的AB和CD之间，它们是串联的，电流大小相同。
[2]保险丝是由电阻率大、熔点低的铅锑合金制作而成，在长短、粗细均相同时，保险丝的电阻大于铜丝的电阻。
[3]由Q=I2Rt得，当电流和通电时间相同时，保险丝的电阻较大，产生的热量较多，保险丝的熔点低，故闭合开关，移动滑动变阻器的滑片，保险丝熔断。铜丝电阻小，熔点高，铜丝不会熔断，所以在家庭电路中不能用铜丝代替保险丝。
30、如图所示，正确使用测电笔的方法是图_____；若氖管发光，笔尖接触的是______线。

答案：     甲     火
[1]使用测电笔时，手要与测电笔尾部的金属体接触，不能与笔尖的金属体接触，图甲中手与测电笔尾部的金属体接触，正确；图乙，手没有与测电笔尾部的金属体接触，不正确。
[2]使用测电笔辨别火线与零线时，使测电笔氖管发光的是火线，不发光的是零线。
