公路工程质量检验评定标准-附录A.doc

附录A  单位、分部及分项工程的划分

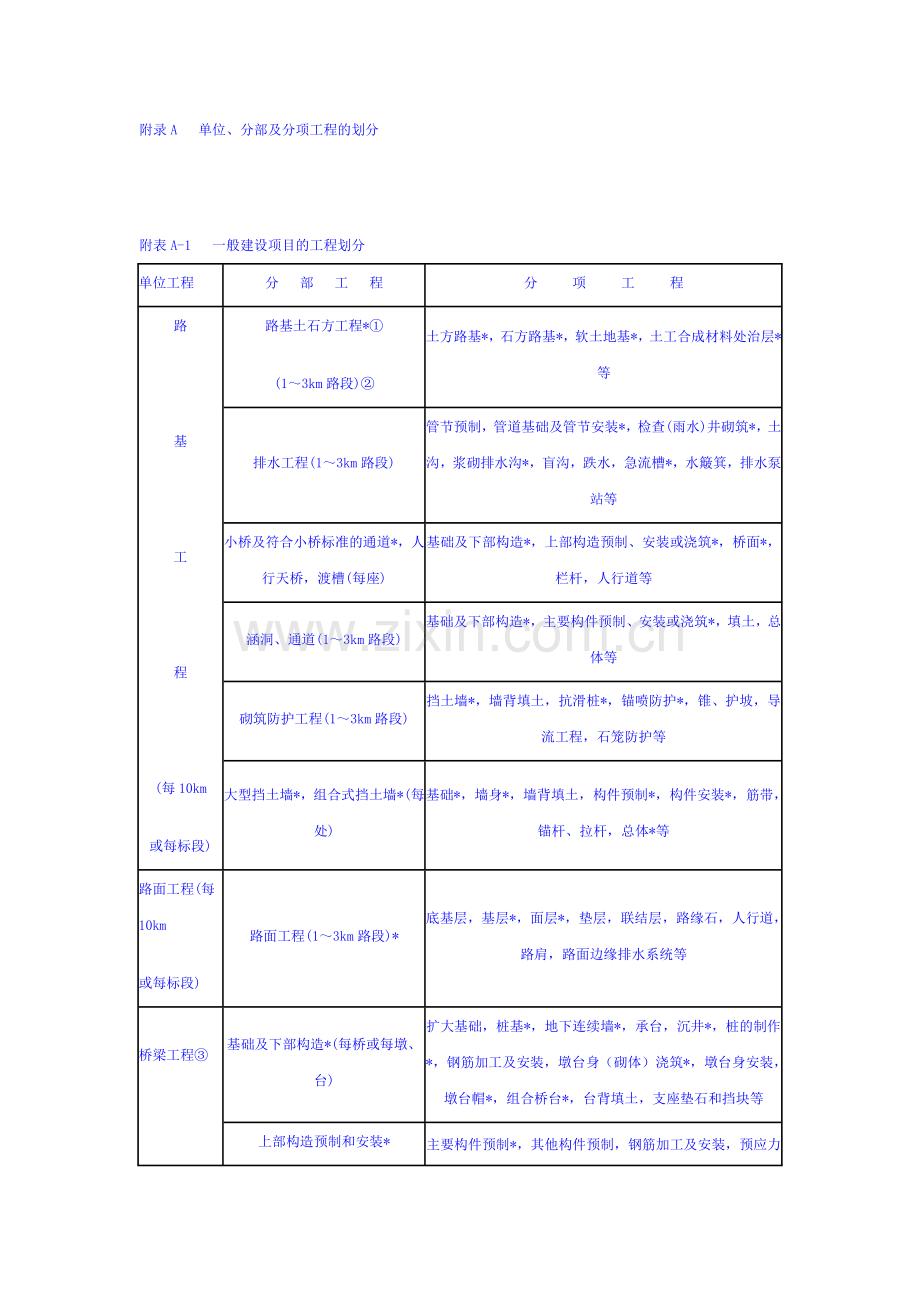

附表A-1  一般建设项目的工程划分
单位工程
分  部  工  程
分   项   工   程
路

基

工

程

(每10km
或每标段)
路基土石方工程*①
(1～3km路段)②
土方路基*，石方路基*，软土地基*，土工合成材料处治层*等
排水工程(1～3km路段)
管节预制，管道基础及管节安装*，检查(雨水)井砌筑*，土沟，浆砌排水沟*，盲沟，跌水，急流槽*，水簸箕，排水泵站等
小桥及符合小桥标准的通道*，人行天桥，渡槽(每座)
基础及下部构造*，上部构造预制、安装或浇筑*，桥面*，栏杆，人行道等
涵洞、通道(1～3km路段)
基础及下部构造*，主要构件预制、安装或浇筑*，填土，总体等
砌筑防护工程(1～3km路段)
挡土墙*，墙背填土，抗滑桩*，锚喷防护*，锥、护坡，导流工程，石笼防护等
大型挡土墙*，组合式挡土墙*(每处)
基础*，墙身*，墙背填土，构件预制*，构件安装*，筋带，锚杆、拉杆，总体*等
路面工程(每10km
或每标段)
路面工程(1～3km路段)*
底基层，基层*，面层*，垫层，联结层，路缘石，人行道，路肩，路面边缘排水系统等

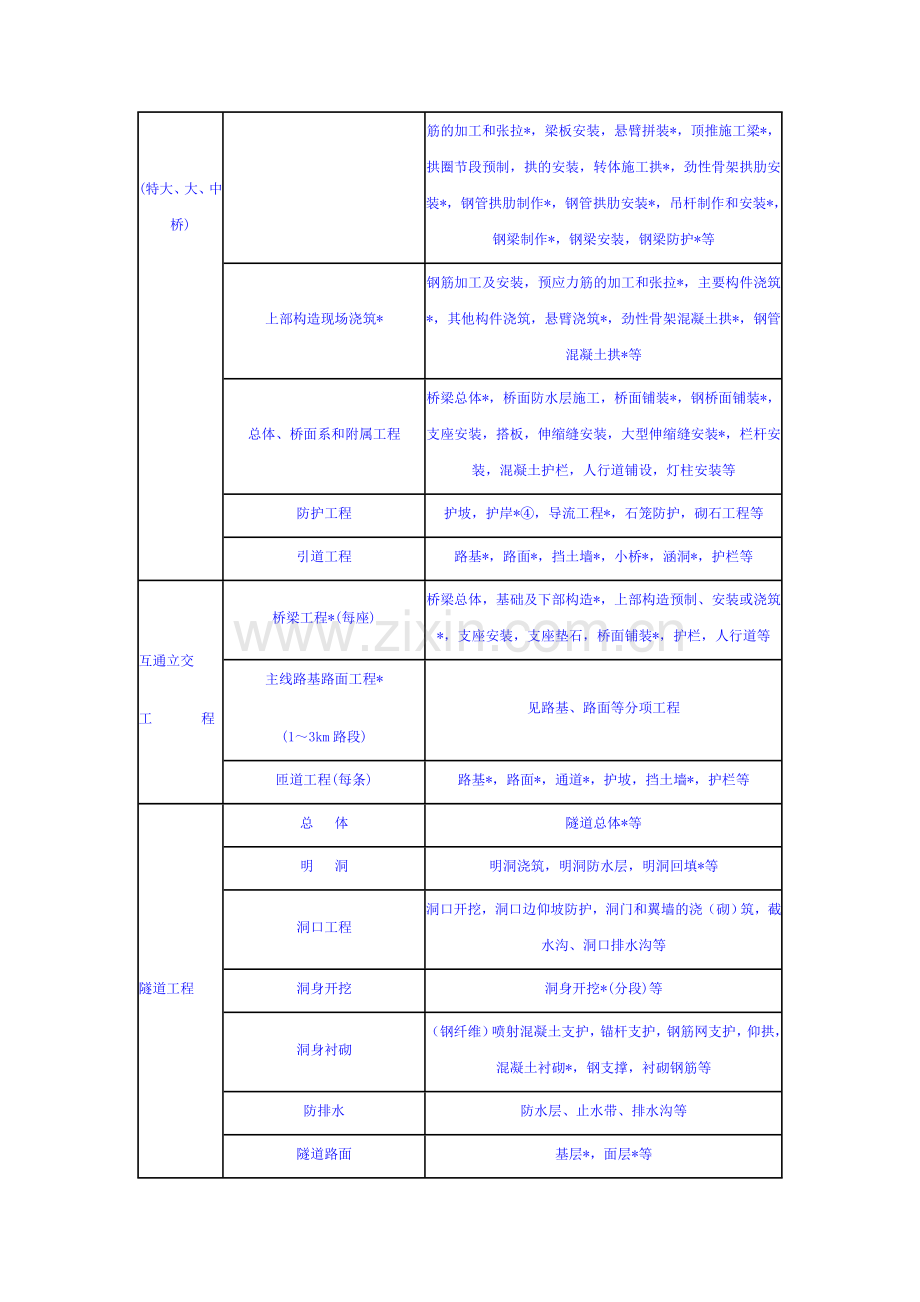

桥梁工程③

(特大、大、中桥)
基础及下部构造*(每桥或每墩、台)
扩大基础，桩基*，地下连续墙*，承台，沉井*，桩的制作*，钢筋加工及安装，墩台身（砌体）浇筑*，墩台身安装，墩台帽*，组合桥台*，台背填土，支座垫石和挡块等
上部构造预制和安装*
主要构件预制*，其他构件预制，钢筋加工及安装，预应力筋的加工和张拉*，梁板安装，悬臂拼装*，顶推施工梁*，拱圈节段预制，拱的安装，转体施工拱*，劲性骨架拱肋安装*，钢管拱肋制作*，钢管拱肋安装*，吊杆制作和安装*，钢梁制作*，钢梁安装，钢梁防护*等
上部构造现场浇筑*
钢筋加工及安装，预应力筋的加工和张拉*，主要构件浇筑*，其他构件浇筑，悬臂浇筑*，劲性骨架混凝土拱*，钢管混凝土拱*等
总体、桥面系和附属工程
桥梁总体*，桥面防水层施工，桥面铺装*，钢桥面铺装*，支座安装，搭板，伸缩缝安装，大型伸缩缝安装*，栏杆安装，混凝土护栏，人行道铺设，灯柱安装等
防护工程
护坡，护岸*④，导流工程*，石笼防护，砌石工程等
引道工程
路基*，路面*，挡土墙*，小桥*，涵洞*，护栏等
互通立交
工    程
桥梁工程*(每座)
桥梁总体，基础及下部构造*，上部构造预制、安装或浇筑*，支座安装，支座垫石，桥面铺装*，护栏，人行道等
主线路基路面工程*
(1～3km路段)
见路基、路面等分项工程
匝道工程(每条)
路基*，路面*，通道*，护坡，挡土墙*，护栏等
隧道工程
总  体
隧道总体*等
明  洞
明洞浇筑，明洞防水层，明洞回填*等
洞口工程
洞口开挖，洞口边仰坡防护，洞门和翼墙的浇（砌）筑，截水沟、洞口排水沟等
洞身开挖
洞身开挖*(分段)等
洞身衬砌
（钢纤维）喷射混凝土支护，锚杆支护，钢筋网支护，仰拱，混凝土衬砌*，钢支撑，衬砌钢筋等
防排水
防水层、止水带、排水沟等
隧道路面
基层*，面层*等
装  饰
装饰工程
辅助施工措施
超前锚杆、超前钢管等
环保工程
声屏障(每处)
声屏障
绿化工程(1～3km路段或每处)
中央分隔带绿化，路侧绿化，互通立交绿化，服务区绿化，取弃土场绿化等
交通安全设施(每20km或每标段)
标志*(5～10km路段)
标志*
标线、突起路标(5～10km路段)
标线*，突起路标等
护栏*、轮廓标(5～10km路段)
波形梁护栏*，缆索护栏*，混凝土护栏*，轮廓标等
防眩设施(5～10km路段)
防眩板、网等
隔离栅、防落网(5～10km路段)
隔离栅、防落网等
机电工程
监控设施
车辆检测器，气象检测器，闭路电视监视系统，可变标志，光电缆线路，监控（分）中心设备安装及软件调测，大屏幕投影系统，地图板，计算机监控软件与网络等
通信设施
通信管道与光电缆线路，光纤数字传输系统，数字程控交换系统，紧急电话系统，无线移动通信系统，通信电源等
收费设施
入口车道设备，出口车道设备，收费站设备及软件，收费中心设备及软件，IC卡及发卡编码系统，闭路电视监视系统，内部有线对讲及紧急报警系统，收费站内光，电缆及塑料管道，收费系统计算机网络等
低压配电设施
中心（站）内低压配电设备，外场设备电力电缆线路等
照明设施
照明设施
隧道机电设施
车辆检测器，气象检测器，闭路电视监视系统，紧急电话系统，环境检测设备，报警与诱导设施，可变标志，通风设施，照明设施，消防设施，本地控制器，隧道监控中心计算机控制系统，隧道监控中心计算机网络，低压供配电等
房屋建筑
工　 程
（按其专业工程质量检验评定标准评定）
      注：① 表内标注*号者为主要工程，评分时给以2的权值；不带*号者为一般工程，权值为1。
       ② 按路段长度划分的分部工程，高速公路、一级公路宜取低值，二级及二级以下公路可取高值。
       ③ 斜拉桥和悬索桥可参照附表A-2进行划分。
       ④ 护岸参照挡土墙。

附表A-2  特大斜拉桥和悬索桥为主体建设项目的工程划分
单位工程
分  部  工  程
分  项  工  程
塔及辅助、过渡墩(每座)
塔基础*①
钢筋加工及安装，扩大基础，桩基*，地下连续墙*，沉井*等
塔承台*
钢筋加工及安装，双壁钢围堰，封底，承台浇筑*等
索  塔*
索  塔*
辅助墩
钢筋加工，基础，墩台身浇(砌)筑，墩台身安装，墩台帽，盖梁等
过渡墩
锚    碇
锚碇基础*
钢筋加工及安装，扩大基础，桩基*，地下连续墙*，沉井*，大体积混凝土构件*等
锚  体*
锚固体系制作*，锚固体系安装*，锚碇块体，预应力锚索的张拉与压浆*等
上部构造制作与防护(钢结构)
斜拉索*
斜拉索制作与防护*
主缆(索股)*
索股和锚头的制作与防护*
索  鞍*
主索鞍和散索鞍制作与防护*
索  夹
索夹制作与防护
吊  索
吊索和锚头制作与防护*等
加劲梁*
加劲梁段制作*，加劲梁防护*等
上部构造浇筑与安装
悬  浇*
梁段浇筑*
安  装*
加劲梁安装*，索鞍安装*，主缆架设*，索夹和吊索安装*等
工地防护*
工地防护*
桥面系及附属工程
桥面防水层的施工，桥面铺装，钢桥面板上防水粘结层的洒布，钢桥面板上沥青混凝土铺装*，支座安装*，抗风支座安装，伸缩缝安装，人行道铺设，栏杆安装，防撞护栏等
桥梁总体
桥梁总体*
引    桥
（参见附表A-1 “桥梁工程）
引    道
（参见附表A-1 “路基工程”和“路面工程”）
互通立交工程
（参见附表A-1 “互通立交工程”）
交通安全设施
（参见附表A-1 “交通安全设施”）
    注：①表内标注*号者为主要工程，评分时给以2的权值；不带*号者为一般工程，权值为1。
