CJ-T233-2006塑料检查井检测重点及检测方法.doc

上传人:xrp****65 文档编号:6367878 上传时间:2024-12-06 格式:DOC 页数:5 大小:541.50KB
下载 相关 举报
CJ-T233-2006塑料检查井检测重点及检测方法.doc_第1页
第1页 / 共5页
CJ-T233-2006塑料检查井检测重点及检测方法.doc_第2页
第2页 / 共5页
点击查看更多>>
资源描述

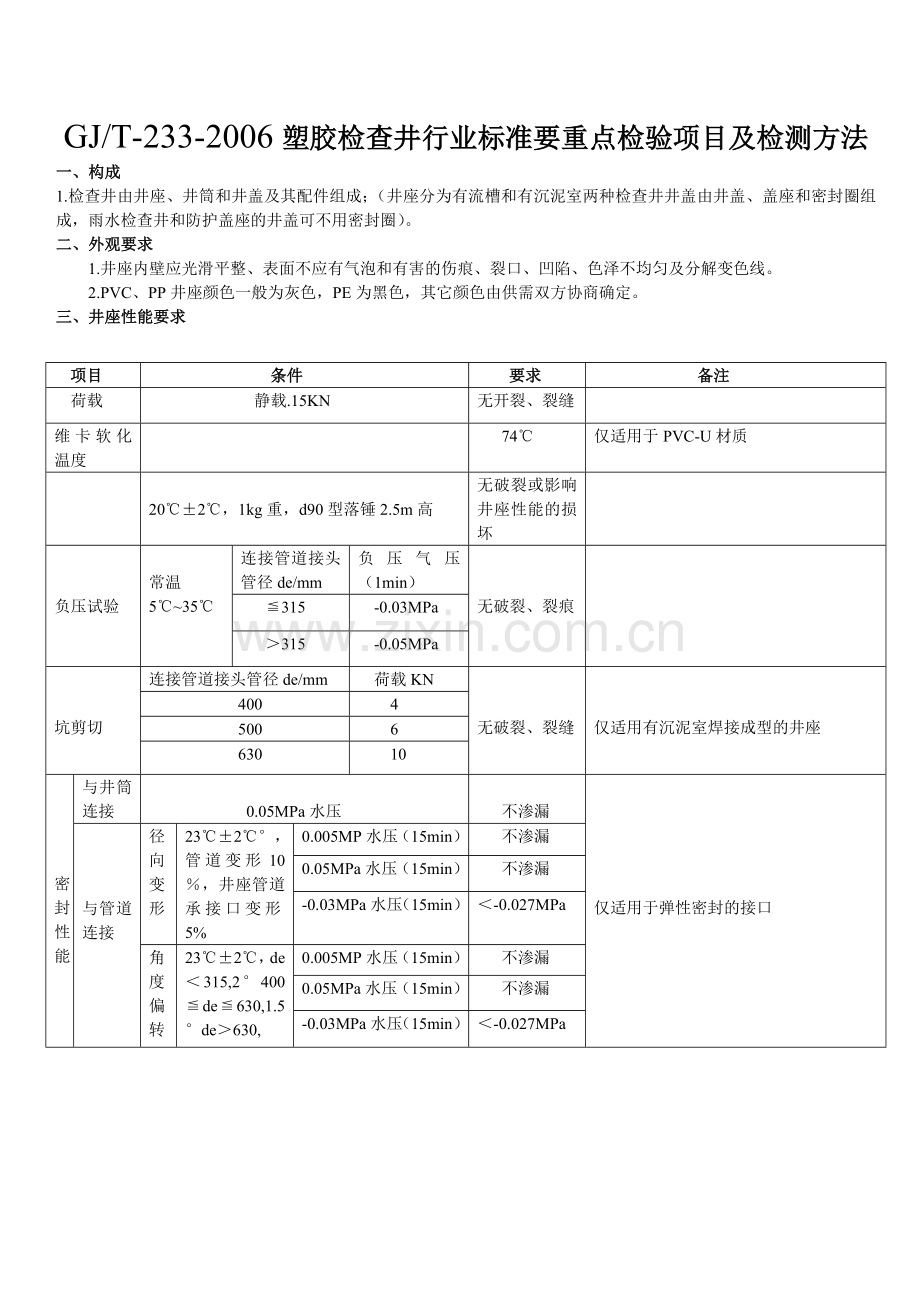

GJ/T-233-2006塑胶检查井行业标准要重点检验项目及检测方法 一、构成 1.检查井由井座、井筒和井盖及其配件组成;(井座分为有流槽和有沉泥室两种检查井井盖由井盖、盖座和密封圈组成,雨水检查井和防护盖座的井盖可不用密封圈)。 二、外观要求 项目 条件 要求 备注 荷载 静载.15KN 无开裂、裂缝 维卡软化温度 74℃ 仅适用于PVC-U材质 20℃±2℃,1kg重,d90型落锤2.5m高 无破裂或影响井座性能的损坏 负压试验 常温 5℃~35℃ 连接管道接头管径de/mm 负压气压(1min) 无破裂、裂痕 ≦315 -0.03MPa >315 -0.05MPa 坑剪切 连接管道接头管径de/mm 荷载KN 无破裂、裂缝 仅适用有沉泥室焊接成型的井座 400 4 500 6 630 10 密封性能 与井筒连接 0.05MPa水压 不渗漏 仅适用于弹性密封的接口 与管道连接 径向变形 23℃±2℃°,管道变形10%,井座管道承接口变形5% 0.005MP水压(15min) 不渗漏 0.05MPa水压(15min) 不渗漏 -0.03MPa水压(15min) <-0.027MPa 角度偏转 23℃±2℃,de<315,2°400≦de≦630,1.5°de>630, 0.005MP水压(15min) 不渗漏 0.05MPa水压(15min) 不渗漏 -0.03MPa水压(15min) <-0.027MPa 1.井座内壁应光滑平整、表面不应有气泡和有害的伤痕、裂口、凹陷、色泽不均匀及分解变色线。 2.PVC、PP井座颜色一般为灰色,PE为黑色,其它颜色由供需双方协商确定。 三、井座性能要求 检查井井盖 一、 外观要求 1.PVC-U井盖、内盖的内外表面不应有害的的、伤痕、裂缝和扭曲之类缺陷。 2.除内盖外,井盖的外表面应有防滑的凸凹花纹。 3.在井盖表面应有其用途的模压文字,污水检查井井盖上应有“污”字;雨水检查井盖上应有“雨”字。用其它用途时,模压文字由供需双方确定。 4.在井盖上有制造商或商标、制造年份的模压文字。 二、井盖性能要求 项目 性能 适用范围 荷载性能 12KN作用下无开裂或出现裂缝 de315井盖 6KN作用下无开裂或出现裂缝 de200 3KN作用下无开裂或出现裂缝 de450、de630内盖 1.5KN作用下无开裂或出现裂缝 de315内盖 抗冲击性能 20℃,1kg落锤1m高TIR≦10% 井盖 维卡软化温度 ≥74℃ 外盖 ≥72℃ 内盖 密封性能 在10mm水深时不漏水 密闭井盖 在160mm水深时不漏水 内盖
