资源描述

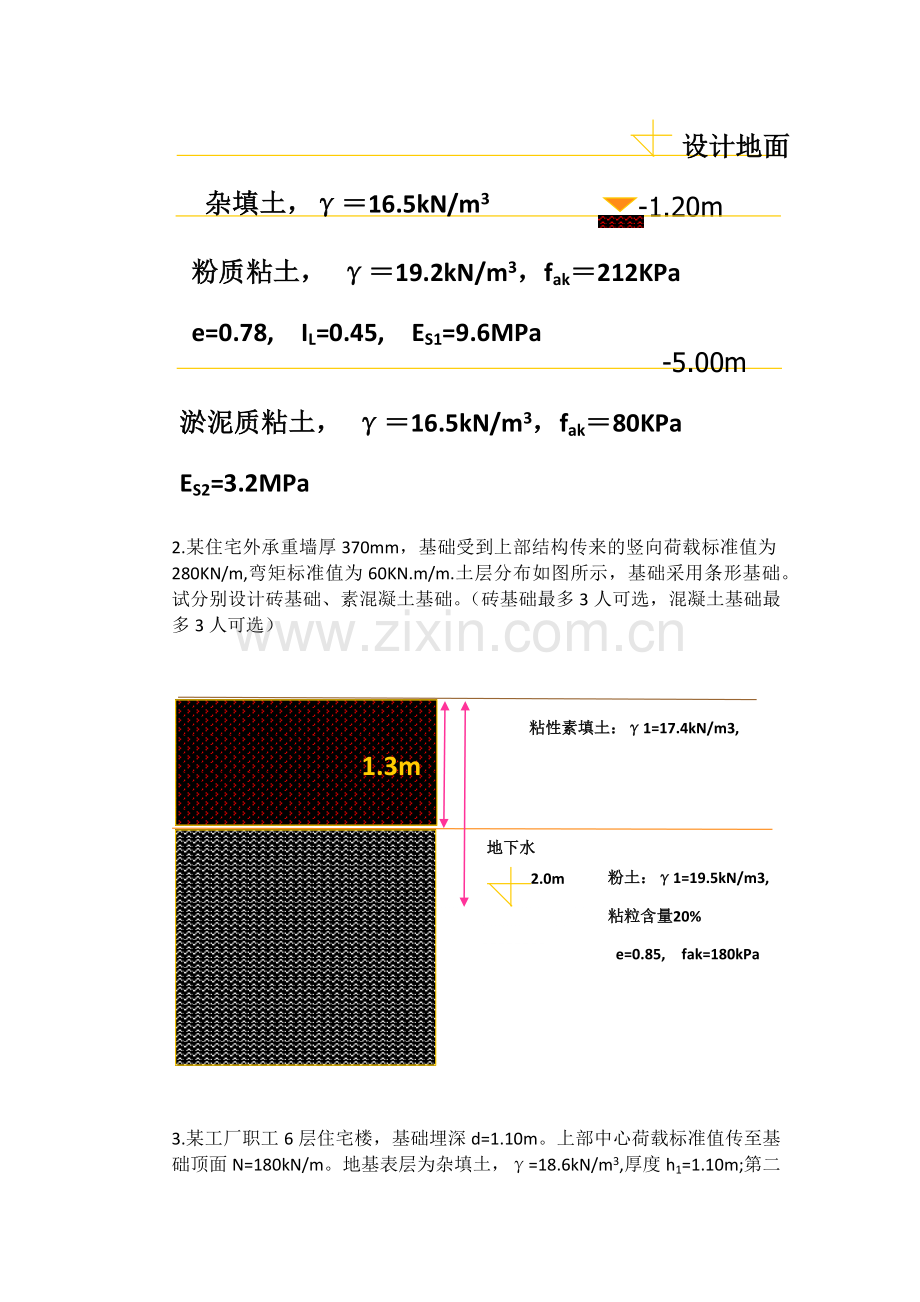

《土力学与地基基础》 课程设计任务书 一、 挡土墙的设计(最多10人可选) 1、 挡土墙高5m背直立,光滑,墙后填土面水平,用毛石和M5水泥砂浆砌筑。砌体抗压强度fk=1.07MPa ,砌体重度γk=22KN/m3,砌体的摩擦系数μ1=0.5。填土为中砂,重度γ=18.5KN/m3,内摩擦角ψ=300,基底摩擦系数为值0.5,地基承载力设计值为160KPa.设计此挡土墙。 要求:绘出相应图形,列出具体计算过程(手算),并进行挡土墙尺寸及构造设计并绘图。(最多4人可选) 2、 已知某挡土墙高8m,墙背倾斜ε=10°,填土表面倾斜β=10°,用混凝土砌筑,重度γk=4KN/m3.墙与填土摩擦角δ=20°,填土内摩擦角ψ=40°,c=0,γ=19KN/m3,基底摩擦系数μ=0.4,地基承载力设计值为200kpa.设计此挡土墙。 要求:绘出相应图形,列出具体计算过程(手算),并进行挡土墙尺寸及构造设计并绘图。(最多4人可选) 二、 浅基础(最多36人可选) 1.某厂房柱截面为600mm×400mm。基础受竖向荷载Fk=1100KN,水平荷载Qk=68KN,弯矩M=120kN·m。地基土层剖面如图所示.基础埋深2.0m,基础材料选用C15混凝土,试设计该柱下刚性基础。(注:最多5人可选) 设计地面 -1.20m 杂填土,γ=16.5kN/m3 粉质粘土, γ=19.2kN/m3,fak=212KPa e=0.78, IL=0.45, ES1=9.6MPa -5.00m 淤泥质粘土, γ=16.5kN/m3,fak=80KPa ES2=3.2MPa 2.某住宅外承重墙厚370mm,基础受到上部结构传来的竖向荷载标准值为280KN/m,弯矩标准值为60KN.m/m.土层分布如图所示,基础采用条形基础。试分别设计砖基础、素混凝土基础。(砖基础最多3人可选,混凝土基础最多3人可选) 粉土:γ1=19.5kN/m3, 粘粒含量20% e=0.85, fak=180kPa 粘性素填土:γ1=17.4kN/m3, 2.0m 1.3m 地下水 3.某工厂职工6层住宅楼,基础埋深d=1.10m。上部中心荷载标准值传至基础顶面N=180kN/m。地基表层为杂填土,γ=18.6kN/m3,厚度h1=1.10m;第二层为粘性土,e=0.85,IL=0.75。墙厚380mm。fak=185kPa。设计砖混结构条形基础。(最多5人可选) 4.某工厂厂房为框架结构,作用在基础顶面的竖向荷载标准值N=2400kN,弯矩为M=850kN·m,水平力Q=60kN。基础埋深1。90m,基础顶面位于地面下0.5m。地基表层为素填土,天然重度γ1=18.0kN/m3,厚度h1=1.90m;第二层为粘性土,γ2=18.5kN/m3,e=0.90,IL=0.25,层厚h2=8.60m,设fak=210kPa,设计独立基础。(最多5人可选) 5.一幢5层住宅设计砖混结构,砖墙为37墙。作为于基础顶面的荷载为N=172kN/m。基础埋深d=1.60m。地基为淤泥质粘土,天然含水量ω=38.0%,天然重度γ=19.0kN/m3,fak=95kPa。设计条形基础。(最多5人可选) 6.某校学生宿舍楼设计采用砖混结构,承重墙厚24cm,墙基顶面荷载为N=188kN/m。地基土分3层:表层为耕植土,厚度0.6m,天然重度γ1=17.0kN/m3;第二层为粉土,层厚2.0cm,fak=160kPa, γ2sat=18.6kN/m3;第三层为淤泥质粘土,fak=90kPa,γ3=16.5kN/m3,层厚1.50m。地下水位深0.80m。设计条形基础。(最多5人可选) 7.某单位职工4层住宅采用砖混结构,外墙厚度24cm。作用于基础顶部荷重N=117kN/m。地基土表层为多年填土,层厚h1=3.40m。fak=100kPa, γ1=17.0kN/m3地下水位埋深1.80m;第二层为淤泥质粉土,层厚h2=3.20m,fak=60kPa, γ2=18.0kN/m3;第三层为软塑粘土,fak=180kPa,γ3=18.5kN/m3.设计条形基础。(最多5人可选) 三、 桩基础的设计(最多30人可选) 1、 教师住宅为6层砖混结构,横墙承重。作用在横墙墙脚底面荷载为165.9kN/m。横墙长度为10.5m,墙厚37cm。地基土表层为中密杂填土,层厚h1=2.2m,桩周土的摩擦力qs1=11kPa;第二层为流塑淤泥,层厚h2=2.4m,qs2=8kPa;第三层为可塑粉土,层厚h3=2.6m,qs3=25kPa,第四层为硬塑粉质粘土,层厚h4=6.8m,qs4=40kPa,桩端土承载力标准值qp=2000kPa.试设计横墙桩基础。(最多5人可选) 2、 某工程设计框剪结构,独立基础。作用在基础顶面的竖向荷载设计值F=2800kN,弯矩设计值My=300kN·m。地基表层为人工填土,层厚h1=1.50m;第二层为软塑粘土,IL=1.0,层厚h2=9.60m;第三层为可塑粉质粘土,IL=0.50,层厚h3=7.40m。试设计桩基础。(最多5人可选) 3、 某工程设计基础长度8.00m,宽度3.80m,基底荷载为200kPa。地基表面为中密人工填土,层厚h1=1.50m;第二层为淤泥,e=1.5,层厚为h2=8.30m;第三层为粉土,e=0.65,层厚h3=6.2m。试设计预制桩基础。(最多5人可选) 4、 某高层建筑采用框架结构,单柱荷载N=4200kN。地基土分为3层:表层为中密杂填土,土层厚h1=1.5m;第二层为中密粉细砂,层厚h2=3.3m;第三层为密实卵石,层厚h3=6.7m。按《建筑桩基技术规范》(JGJ 94-94)设计大直径桩。(最多5人可选) 5、 有一建筑场地地基土情况:第一层,杂填土,厚1.2m;第二层,粉土,软塑e=0.92,ω=30%,γ=18.6kN/m3,厚7m,qsa2=12kPa;第三层,粉砂,中密,e=0.82,厚4m,qsa3=30kPa;第四层,粘土,e=1.2, γ=17kN/m3,流塑IL=1.2,厚度10m以上(夹薄层砂),qsa4=25kPa,qpa=1800kPa。立柱的截面为1.0×0.6m;荷载F=4500kN,My=500kN·m,H=100kN。地下水位在室外地面下4m。试设计桩基础及其承台。(最多5人可选) 6.(最多5人可选) 进度安排: 6月22日-23日,下发任务书,学生选题并汇报给学习委员,由学习委员汇总选择每个题目的学生名单及联系方式,并发给老师;学生搜集资料,进行所选课程设计题目的构思。 6月24日-27日,学生进行课程设计,教师答疑指导,学生完成相关文字、计算及绘图工作。 6月28日,上交课程设计,评定成绩。
