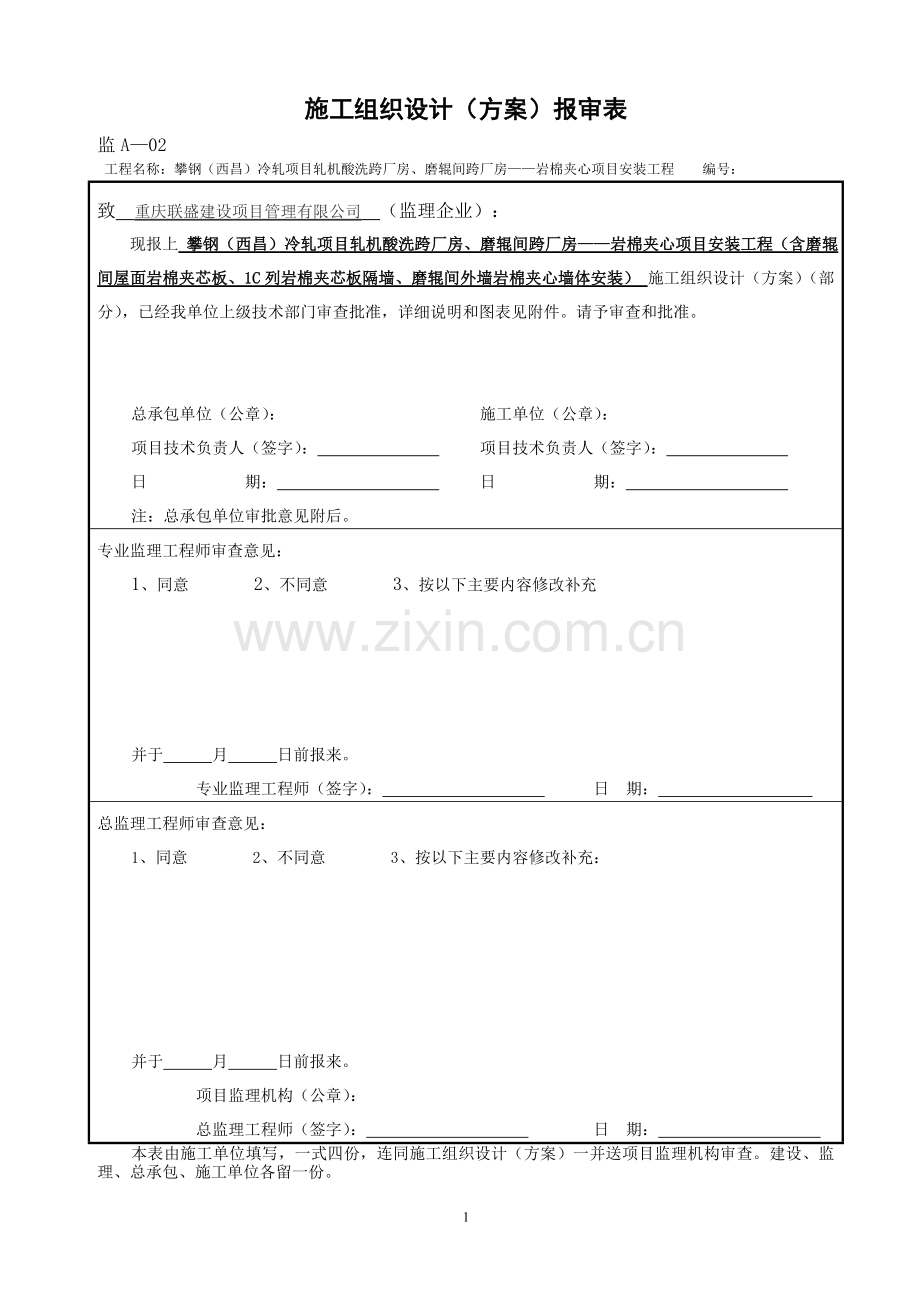

施工组织设计（方案）报审表监A02工程名称：攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房岩棉夹心项目安装工程 编号：致 重庆联盛建设项目管理有限公司 （监理企业）：现报上 攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房岩棉夹心项目安装工程（含磨辊间屋面岩棉夹芯板、1C列岩棉夹芯板隔墙、磨辊间外墙岩棉夹心墙体安装） 施工组织设计（方案）（部分），已经我单位上级技术部门审查批准，详细说明和图表见附件。请予审查和批准。总承包单位（公章）： 施工单位（公章）：项目技术负责人（签字）： 项目技术负责人（签字）： 日 期： 日 期： 注：总承包单位审批意见附后。专业监理工程师审查意见：1、同意 2、不同意 3、按以下主要内容修改补充 并于 月 日前报来。 专业监理工程师（签字）： 日 期： 总监理工程师审查意见：1、同意 2、不同意 3、按以下主要内容修改补充： 并于 月 日前报来。 项目监理机构（公章）： 总监理工程师（签字）： 日 期： 本表由施工单位填写，一式四份，连同施工组织设计（方案）一并送项目监理机构审查。建设、监理、总承包、施工单位各留一份。攀钢集团工程技术有限公司施工组织（方案）设计工程名称：攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房岩棉夹芯瓦安装工程施工单位：攀钢集团工程技术有限公司西昌冷轧项目部项目经理：陈 勇攀钢集团工程技术有限公司2013年9月25日施工组织（方案）设计会签单工程名称攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房岩棉夹芯瓦安装工程编制单位攀钢集团工程技术有限公司西昌冷轧项目部编制人项目负责人审核人施工单位审核总包单位审核监理单位审核 业主审核意见攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房岩棉夹心项目安装工程一、方案编制依据1、施工图为鞍钢设计院设计绘制：攀钢西昌冷轧项目轧机酸洗跨厂房、磨辊间跨厂房、原料跨厂房、轧后库跨厂房建筑施工图（图号：Z321.1-1建1）。2、压型钢板、夹芯板屋面及墙体建筑构造（01J9251）。3、工程建设施工企业质量管理规范GB/T 50430-2007。4、建筑施工高处作业安全技术规范JGJ80。5、施工现场临时用电安全技术规范JGJ46。6、环境管理体系认证ISO14001-2004。7、职业健康安全管理体系认证ISO18001-2001。8、中华人民共和国环境保护法2002。二、工程概述1、工程简述攀钢西昌钒钛资源综合利用项目地址位于四川省西昌市经久乡。其攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房彩钢瓦制安工程由攀钢工程技术有限公司机电工程分公司负责施工，磨辊间屋面板为50mm厚一次性成型岩棉夹心复合板，工程量约12448；1C列隔墙为50厚一次性成型岩棉夹心复合板，工程量约7072；磨辊间外墙即1D列、1D-1C山墙、1C-1D山墙为现场安装岩棉填充墙体，工程量约6714。施工平面图如下图1.图1、施工平面布置图三、主要施工方案1、施工准备工作我方汇同施工人员对现场已勘查完毕，各项技术准备已就绪。2、施工进度计划 进场时间视现场钢结构安装情况为准，遇大风和雨天等不可抗因素造成中途工期延误、停工，则工期顺延。详见施工网络表附图。3、施工方法与技术措施1）、施工流程磨辊间屋面夹芯板施工工艺：现场实测夹芯板长度（需分段计划）材料计划材料验收入库材料报验屋面夹芯板安装防水处理（纵向搭接盖板安装）验收交工。1C列隔墙施工工艺：现场实测夹芯板长度（以吊车梁为界，分上下两段）材料计划材料验收入库材料报验隔墙板安装验收交工。1D列、1D-1C山墙、1C-1D山墙岩棉填充墙体施工工艺：图纸核量内外板彩卷、填充岩棉、钢丝网材料计划材料验收入库材料报验内墙板安装填充岩棉、钢丝网安装外墙板安装转角包边验收交工。2）、磨辊间屋面夹芯板施工屋面夹芯板吊装（见下图2）图2.夹芯板吊装示意图屋面夹芯板安装：先利用第一根柱子轴线中心为基线往山墙处等距离返点，定位第一张屋面瓦，然后将屋面板平铺在屋面檩条上，再利用自攻螺钉对屋面板进行固定，屋面板的横向连接处加盖板进行封口，纵向搭接方式参图集01J925-1，详见下图3。图3、屋面板搭接示意图屋面夹芯板安装安全措施：图4所示为用于固定沿檐口至屋脊方向的通长安全缆绳，在进行屋面瓦倒运及安装作业时，先搭设第一块夹芯板，然后以第一块夹芯板为操作平台进行屋面夹芯板的安装。作业人员的安全带系挂在通长安全缆绳上。铺开的夹芯板及时进行自攻螺丝固定在檩条上。图4、屋面瓦安装时安全措施示意图3）1C列隔墙施工1C列隔墙板为一次性复合岩棉夹芯板，施工方法为常规方法，自攻螺钉固定在墙面檩条上。4）1D列、1D-1C山墙、1C-1D山墙岩棉填充墙体施工施工顺序为先施工内墙板，在填充岩棉加钢丝网固定，最后施工外墙板。（施工方法见下图5）图5、岩棉填充墙体施工方法示意图墙体安装安全措施如下图6所示：图6、墙面瓦安装时安全措施示意图4、施工时间及人员安排施工时间以所有工器具、原材料运抵现场，钢结构施工完毕交付我方后开始。施工网络计划附后。施工人员施工管理人员：现场负责人戚军、现场负责陈涛，安全员姜华、技术负责彭洋、质量负责姜华，电焊工2人、高空技工10人、架工1人、电工1人。共计需人员14名。6、机具使用计划1）、因现场要焊接瓦托，需使用电焊机2台，其它相关工具若干。 现场需接驳380V电源给设备供电，拟准备配电箱一个，为设备供电。2）、汽车及吊车使用情况： 50t吊车吊运玻璃钢瓦。面包车现场驻勤至施工结束。 四、环保、安全施工保证措施1、建立健全安全环保认证体系项目经理：戚军现场负责：陈涛安全员：姜华施工班组2、安全管理保证措施施工过程中认真执行安全操作规程和各项规定，严禁违章作业，违章指挥。在安排施工任务的同时，必须进行安全交底，所有安全交底均应有记录和交接人签字。生产经理陈涛为组长，安全员姜华主管，各班组设一名兼职安全员，加强现场安全生产监督。3、雨天、风季施工特殊安全措施确保信息畅通搞好施工的信息化管理，由于暴风雨等恶劣天气的不确定性和突发性，对破坏程度难以进行预测，需要加强对气象信息的控制管理，随时监测风速并及时采取有效的安全措施、加强防范。在进入风季施工时，一定要加强现场的风期施工管理，注意风期施工安全，注意观察和记录本工程所在地的气候变化，采取切实可行的风季施工措施，确保风季施工安全，应尽量避开大风时段，选择风力微小时段进行施工。对于吊装作业，一定要设专人指挥，若风力超过5级必须停止作业；若风力微小时，也要加护绳保护，防止其它安全隐患发生，并随时注意现场变化，以采取相应措施。6级及以上大风、雨天严禁施工。4、施工用电安全措施为保证施工过程中的临时用电安全，加强施工现场临时用电的管理与监督检查，保护施工过程中人员的安全，确保安全目标的顺利实现。根据现场实际情况，特制定本措施。施工现场所有机械操作棚要搭设牢固，防止倒塌漏雨。机电设备应采取防雨、防淹措施，安装接地安全装置、机动电闸箱的漏电保护装置要可靠，安放位置必须合理。对横穿路面的电线（缆）必须挖沟、穿设绝缘皮管再外套钢管通过。临时使用跨便道需过车时必须前后垫木板防止压破短路，以防触电及火灾，绝缘外套老化或破损的电缆线必须及时更换，不使用的电缆线在用完后要及时收回。 机械设备的电源线路要绝缘良好，要有完善的保护接零，现场严禁使用裸线，并设专人维护管理用电设施，严禁私自改拆线路，严控各种规程制度。施工现场的闸刀箱应配置两级漏电保护，并选用电流动作型，漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。手持工具末级漏电动作电流应不大于15mA。对露天的闸刀箱要加设遮雨棚，并设立腿离地安稳。配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专人负责。配电箱周围不能有杂物。对不用的闸刀箱要及时进行拆除。配电箱要作接地处理。电气设备，配电系统要定期检查，做好记录。线路检修时，实行工作票制，由专业电工检修设专人统一组织，统一指挥。建立临时用电安全检查制度。检查内容包括：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录。建立安全用电责任制，落实到人。持证上岗，禁止非电工无证上岗。雨季要对用电设备增加巡视次数。下雨时要将配电箱箱门关好，防止进水。雨后要对所有用电设备进行绝缘摇测合格后方可使用。5、其他安全细则严格执行建筑机械使用安全技术规程、施工现场临时用电安全生产技术规程。机电设备实行专人负责。施工机具应经常维修检查、保养，并由有操作证的人员操作。施工人员将严格遵守甲方相关的安全规定，接受甲方安全监督。施工班组每天早上施工前开好班前会，针对当班任务讲具体的安全措施，并落实到人、互保对子，每天认真开展安全生产预知预警活动，作好班前会记录和KYT活动记录。施工作业都是高空作业，且施工屋架坡度很陡。所以要特别重视安全措施，人员通过搭设的平台上下屋架，要在屋架上分段设置多道可靠稳固的安全绳，要在檩条间搭设操作平台，利于施工人员操作时站在平台上，防止高空坠落。每次工作前要检查安全带及高空防护措施是否齐备，对身上的工具要作好固定措施，防止物品高空坠物伤人，高空作业及上下都要系好安全带，严禁低挂高用。在施工区域下方设置警戒区域，不允许有其他施工人员在下方工作，该警戒区域由专人负责看管，该监护人员要监护施工区域安全，提醒过往人员注意，要随时提醒高空作业人员注意安全。每次作业前，要仔细检查防护用具的保险装置，做到万无一失才施工。五、工程质量控制措施1、质量保证体系项目经理：戚军现场负责：陈涛质量员：姜华施工班组2、质量控制措施压型钢板加工成型的质量要求与允许尺寸公差应符合压型金属板设计施工规范（YBJ21688）的规定。因现场天气条件复杂，为避免大风将彩钢瓦刮起，玻璃钢支架焊接应牢固。3、质量保证措施教育全体职工树立“用户至上，质量第一”的意识，以质量求信誉，以质量求效益。严格按照国家现行规范、规程、标准有设计图纸进行施工。严格施工管理，以提高质量保证能力。严格按照“三按”、“三检”、“一控”的要求进行施工。“三按”即：熟悉图纸、工艺、标准，按图纸、按工艺、按标准施工；三检”即：操作者自检、互检和质检员专检；“一控”：控制自检正确率。加强技术管理，认真贯彻落实各项技术管理制度。施工前要落实各级人员岗位责任制，做好技术交底；施工中要认真检查执行情况，开展全面质量管理活动，做好隐蔽工程记录，施工结束后，认真进行工程质量检验和评定，做好技术档案管理工作。实行“四认可”制度，必须遵循对进场原材料、设备、半成品认可，施工工序工艺和方法认可，施工工具、设备认可后方可施工。材料代换、设计变更等一律根据设计书面通知单为准。加强计量试验工作，设置专门的计量管理机构和工作人员，贯彻执行上级计量法令和计量管理制度，配备必须的计量器具和测试仪器，计量器具应按规定检验，不得使用不合格的计量器具。现场施工代表，每天必须检查施工项目的质量，并做好质量记录，有质量问题及时解决，建立质量台帐。施工班组必须填写施工日志，每周一认真开展“周质量”活动，每天对质量记录交给质检员审阅。六、文明施工、环境保护措施在施工区域内，围好安全警示带，设立施工告示牌，对压型瓦及轧瓦设备加以保护。施工现场有合理的平面布置和管理制度，现场材料分类堆放整齐。保持施工现场道路畅通，场地平整，场内整洁。坚持合理化、标准化、程序化施工。坚持工完场清，做到每一工序完成后，场清无垃圾，施工垃圾随时清运。每天设置看守人员，夜班二人。七、主体施工外发生的其它材料。大临、施工、安全设施搭设项目工具堆放及看守设施1套 15 大临围建 1座 100014施工网络图工期项目施工绝对时间51015202530354045506065707580859095屋面夹芯板安装隔墙安装外墙安装自检、验收【注】以上工期为屋面夹芯板主体施工工期，为绝对工期，实际施工工期以现场钢结构交付情况及天气情况为准，人员组织按一组人员安排；
