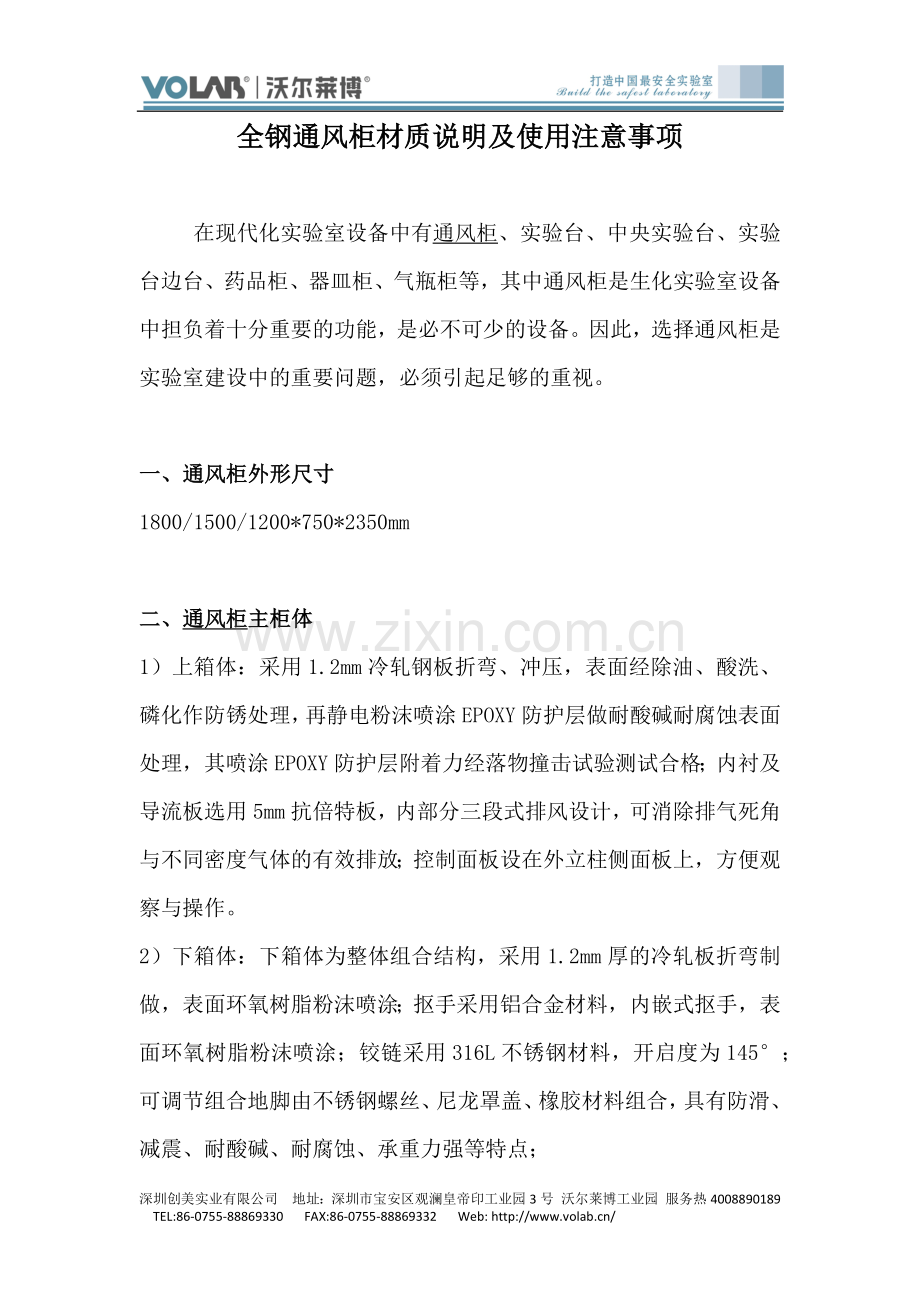

全钢通风柜材质说明及使用注意事项.docx

资源描述

全钢通风柜材质说明及使用注意事项在现代化实验室设备中有通风柜、实验台、中央实验台、实验台边台、药品柜、器皿柜、气瓶柜等，其中通风柜是生化实验室设备中担负着十分重要的功能，是必不可少的设备。因此，选择通风柜是实验室建设中的重要问题，必须引起足够的重视。一、通风柜外形尺寸 1800/1500/1200*750*2350mm 二、通风柜主柜体 1）上箱体：采用1.2mm冷轧钢板折弯、冲压，表面经除油、酸洗、磷化作防锈处理，再静电粉沫喷涂EPOXY防护层做耐酸碱耐腐蚀表面处理，其喷涂EPOXY防护层附着力经落物撞击试验测试合格；内衬及导流板选用5mm抗倍特板，内部分三段式排风设计，可消除排气死角与不同密度气体的有效排放；控制面板设在外立柱侧面板上，方便观察与操作。 2）下箱体：下箱体为整体组合结构，采用1.2mm厚的冷轧板折弯制做，表面环氧树脂粉沫喷涂；抠手采用铝合金材料，内嵌式抠手，表面环氧树脂粉沫喷涂；铰链采用316L不锈钢材料，开启度为145°；可调节组合地脚由不锈钢螺丝、尼龙罩盖、橡胶材料组合，具有防滑、减震、耐酸碱、耐腐蚀、承重力强等特点； 3）可视窗：≥5mm厚防爆钢化玻璃，滑动自如，可停留于轨道任何位置；主视窗玻璃可左右自由滑动，方便使用者操作。三、通风柜台面 1）台面：采用进口陶瓷台面、进口环氧树脂台面、千思板、实心理化板,耐酸碱、耐腐蚀；边缘加厚至26mm，防止液体外溢。四、通风柜附属配件 1）插座：采用防尘、防溅带有自动闭合功能防护盖的安全插座。外型尺寸为60×60mm，10A/16A /220V的多功能插座，适合实验室内各种仪器设备。 2）照明：采用圆形节能孔灯，隐藏于顶板上，不与通风柜内实验气体直接接触，易更换，亮度完全满足实验要求。 3）控制面板：万用插座、日光灯、风机、风阀开停控制。 4）杯槽：配进口PP杯槽,耐酸碱、耐腐蚀和有机物。 5）水龙头：采用进口优质单口水龙头；材质为纯铜质；表面处理采用进口环氧树脂粉未喷涂，耐酸碱，耐腐蚀；出水嘴采用铜质和PP两种材质，可拆卸，加接安装起泡器，鹅颈、折角出水管可360°旋转，有成型螺纹，可方便连接循环等特殊用水水管；阀芯采用精密陶瓷阀芯，90°旋转，开关使用寿命达50万次以上，静态最大耐压35巴；把手采用PP材质，符合人体工学设计，使用手感舒适、方便。 6）下水系统：采用进口高密度PP材质沉水弯，耐腐蚀、耐酸碱和有机物，具有过滤、堵臭功能。五、通风柜详细标准 1）柜体操作门开启高度：0—800 mm 2）工作面风速：0.4—0.6m/s。 3）噪音：<60db 4）排风量：1080—1700m3/h 5）工作电压：AC220V—380V 6）电机功率：0.09—4kw 注：每台通风柜配风阀、变径、三通、弯头、风管、风机需另外计算。技术参数参数型号 1200mm 1500m 1800mm 平均风速 0.3~0.6m/s(可调节) 0.3~0.6m/s(可调节) 0.3~0.6m/s(可调节) 噪音＜60db ＜60db ＜60db 排风量 1500~3000m3/h 1500~3000m3/h 1500~3000m3/h 视窗玻璃门开启高度 0~750mm 0~750mm 0~750mm 照明＞200LX ＞200LX ＞200LX 电源单相220V或三相380V 单相220V或三相380V 单相220V或三相380V 电机功率 0.18~4KW 0.18~4KW 0.18~4KW 重量 200~250kg 插座 10~15A 10~15A 10~15A 规格尺寸工作区长 1000mm 1300mm 1600mm 工作区深 600mm 600mm 600mm 工作区高 1030mm 1030mm 1030mm 装置外形长 1200mm 1500mm 1800mm 装置外形深 750mm 750mm 750mm 装置外形高 2350mm 2350mm 2350mm 适用人数单人单人双人通风柜的主要功能通风柜的功能中最主要的是排气功能，在化学实验室中，实验操作时会产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜，以往通风柜使用台数较少，只在特别有害且危险的气体及产生大量热的实验中使用。通风柜只担负实验台的辅助功能。近年来考虑到改善实验环境，在实验台上进行的实验逐渐转移到通风柜内，这就要求在通风柜里要有最适于设备使用的功能。特别是大多新建的实验室都要求有空调，因此在建筑的初步设计阶段就要将通风柜的使用台数纳入空调系统的计划。由于通风柜在生化实验室中占有非常重要的位置，从改善实验室环境、改善劳动卫生条件，提高工作效率等方面考虑，通风柜的使用台数飞快地增加，随之而来的是通风管道、配管、配线、排风等都成为实验室建设的重要课题。使用通风柜的最大目的是排出实验中产生的有害气体，保护实验人员的健康，也就是说要有高度的安全性和优越的操作性，这就要求通风柜应具有如下功能：（1）释放功能：应具备将通风柜内部产生的有害气体用吸收柜外气体的方式，使其稀释后排出室外的功能。（2）不倒流功能：应具有抑制有害气体从通风柜内部反向流进室内的功能。为确保这一功能的实现，一台通风柜与一台通风机用单一管道连接是最好的方法，不能用单一管道连接的，也只限于同层同一房间的可并连，通风机尽可能安装在管道的末端（或层顶处）。（3）隔离功能：在通风柜前面应用不滑动的玻璃视窗将通风柜内外进行分隔。（4）补充功能：应具有在排出有害气体时，从通风柜外吸入空气的通道或替代装置。（5）控制风速功能：为防止通风柜内有害气体逸出，需要有一定的吸入速度。决定通风柜进风的吸入速度的要素有：实验内容产生的热量及与换气次数的关系。其中主要的是实验内容和有害物的性质。通常规定，一般无毒的污染物为0．25～0．38m／s，有毒或有危险的有害物为0．4～0．5m／s，剧毒或有少量放射性为0．5～0．6m／s气状物为0．5m／s粒状物为1m／s。为了确保这样的风速排风机应有必要的静压即空气通过通风柜管道时的摩擦阻力。确定风速时还必须注意噪音问题即通过空气在管道内流动时以7～10m为限超过10m将产生噪音。通常实验室的室内背景噪声级别，噪声限制值为70dB。增加管道截面积会降低风速，也就降低噪音，考虑到管道的经费和施工问题必须慎重选择管道及排风机的功率。（6）耐热及耐酸碱腐蚀通风柜功能：通风柜内有的要安置电炉，有的实验产生大量酸碱等有毒有害气体具有极强的腐蚀性。通风柜的台面，衬板、侧板及选用的水咀、气咀等都应具有防腐功能。在半导体行业或腐蚀性实验中使用硫酸、硝酸、氢氟酸等强酸的场合还要求通风柜的整体材料必须防酸碱，须采用不锈钢或PVC材料制造。通风柜的安全性安全性是通风柜追求的最大使命，实验室使用通风柜就是要保证使用者的安全及防止对周围环境的污染。深圳创美公司主要产品包括VOLAB品牌钢木、全钢等结构的实验台（仪器台）、天平台、排毒柜、通风柜、器皿柜、玻璃钢通风柜、防爆气瓶柜、实验桌、防腐蚀药品柜、试剂柜、洁净工作台，中央实验台、实验台边台、转角台、药品柜以及与实验室相关配套的实验室设备。专业提供实验室建设方案、实验室规划设计、实验室装修工程、实验室净化工程、实验室通风工程一站式服务。深圳创美实业通风柜的出厂原则是: 1、采用独缝式排风结构，有效地排出有害气体。 2、流线形手把，手把与玻璃之间留有空隙，由于空气在台面上的流动是旋转的，从而保证有效地的进气。 3、设置视窗防落销，万一钢丝绳脱落玻璃视窗意外落下，有了防落销就会接住，防止碰伤人员。 4、玻璃视窗采用钢化玻璃，即使玻璃意外撞坏或爆炸，不会出现伤人意外。 5、通风柜上部设置通风孔，即使玻璃视窗关闭也能进入空气，避免产生更大负压。 6、通风柜壳体选用金属材料，防火不燃。内腔选用抗倍特板，不锈钢板等阻燃或不燃材料，台面选用实芯理化板或不锈钢板防酸碱、耐热、阻燃。 7、玻璃视窗有效高度800mm，内腔1200mm，台面高度800mm，符合人体工程学，便于操作，使用空间大，提高安全性。 8、水咀、气咀在柜外设远距离操作手把，比直接用手操作更方便安全。 9、按各行业所通风柜要求及现场工作环境而确定选材配料方案,精工生产制作,使产品最终达到使用者的需求。 10、我们的实验室家具通风柜出厂必须经质检工作人员严格把关，确保产品质量合格才准出厂。通风柜在使用时也必须注意安全在实验开始以前，必须确认通风柜应该处于运行状态，才能进行实验操作。实验结束前至少还要继续运行5分钟以上才可关闭通风机，以排出管道内的残留气体。也可考虑安装排风时间器，确保通风机延迟运行。实验时，在距玻璃视窗150mm内不要放任何设备，大型实验设备要有充足的空间，不应影响空气的流动，前面视窗尽量要关闭使用。深圳创美实业有限公司地址：深圳市宝安区观澜皇帝印工业园3号沃尔莱博工业园服务热4008890189 TEL:86-0755-88869330 FAX:86-0755-88869332 Web:
