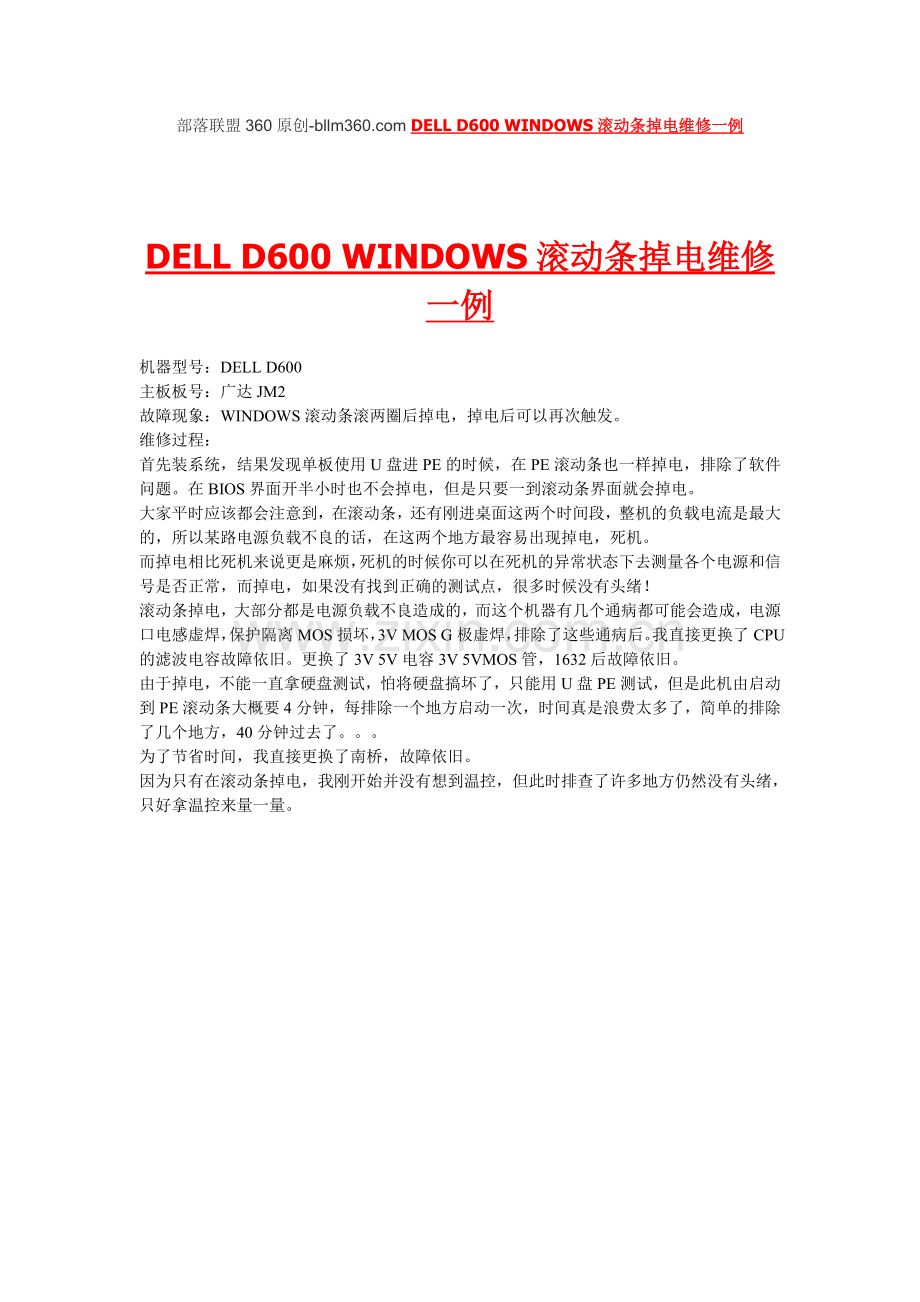

DELL D600 WINDOWS滚动条掉电维修一例

机器型号：DELL D600
主板板号：广达JM2
故障现象：WINDOWS滚动条滚两圈后掉电，掉电后可以再次触发。
维修过程：
首先装系统，结果发现单板使用U盘进PE的时候，在PE滚动条也一样掉电，排除了软件问题。在BIOS界面开半小时也不会掉电，但是只要一到滚动条界面就会掉电。
大家平时应该都会注意到，在滚动条，还有刚进桌面这两个时间段，整机的负载电流是最大的，所以某路电源负载不良的话，在这两个地方最容易出现掉电，死机。
而掉电相比死机来说更是麻烦，死机的时候你可以在死机的异常状态下去测量各个电源和信号是否正常，而掉电，如果没有找到正确的测试点，很多时候没有头绪！
滚动条掉电，大部分都是电源负载不良造成的，而这个机器有几个通病都可能会造成，电源口电感虚焊，保护隔离MOS损坏，3V MOS G极虚焊，排除了这些通病后。我直接更换了CPU的滤波电容故障依旧。更换了3V 5V电容 3V 5VMOS管，1632后故障依旧。
由于掉电，不能一直拿硬盘测试，怕将硬盘搞坏了，只能用U盘PE测试，但是此机由启动到PE滚动条大概要4分钟，每排除一个地方启动一次，时间真是浪费太多了，简单的排除了几个地方，40分钟过去了。。。
为了节省时间，我直接更换了南桥，故障依旧。
因为只有在滚动条掉电，我刚开始并没有想到温控，但此时排查了许多地方仍然没有头绪，只好拿温控来量一量。

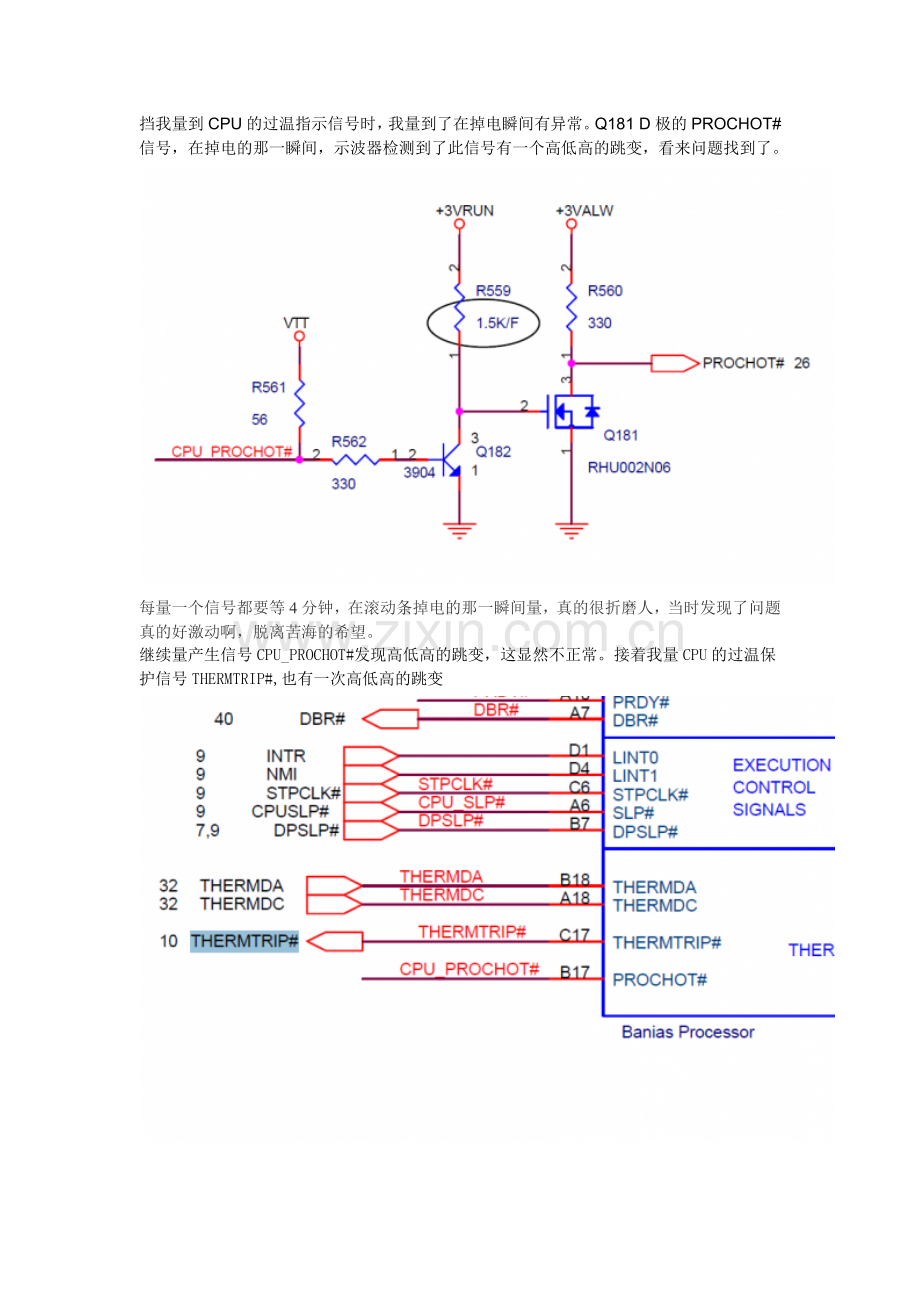

挡我量到CPU的过温指示信号时，我量到了在掉电瞬间有异常。Q181 D极的PROCHOT#信号，在掉电的那一瞬间，示波器检测到了此信号有一个高低高的跳变，看来问题找到了。

每量一个信号都要等4分钟，在滚动条掉电的那一瞬间量，真的很折磨人，当时发现了问题真的好激动啊，脱离苦海的希望。
继续量产生信号CPU_PROCHOT#发现高低高的跳变，这显然不正常。接着我量CPU的过温保护信号THERMTRIP#,也有一次高低高的跳变

这个过温信号发送给南桥之后，肯定是会掉电的啊，但是这个信号检测的是CPU得片内温度，与主板的温控电路无关，而此时整机电流才0.5A，CPU的温度更是手可触摸，怎么会过温保护呢。我直接更换了CPU故障依旧。
此时我注意到了高低高的跳变不是这几个信号有xxxxxx的正常动作，这几个信号如果有效的话应该持续为低，为什么又拉回高然后掉电呢。我注意到了THERMTRIP#和CPU_PROCHOT#这两个信号都由VTT 1.05V这个电压来上来供电。

果然，我量VTT 1.05V的时候，发现在掉电瞬间有一次高低高跳变，并且不是小幅度波动，而是幅度1.05V-0V-1.05V的跳变。如果是负载问题的话电流应该非常大，而整机电流很小，应该是产生电路的问题，直接量这个电压的开启信号，PU2 MAX 1715的10脚和11脚，开启信号RUNPWROK，发现掉电瞬间有高低高跳变

查RUNPWROK的产生电路 与门电路U77 的4脚和5脚，发现5脚SUSPRWOK，在掉电时拉低后没有再抬高，应该与RUNPWROK拉低后再抬高的动作无关，是正常的。

而U77的4脚在主板的背面，我要1手操作键盘一手操作示波器表笔，看来是测量不到了。
于是直接测量了4脚信号的产生电路。U66 与门电路的1脚RUN_ON和2脚1.25V_PWRGD

发现RUN_ON正常而1.25V_PWRGD掉电瞬间有跳变。看了一下1.25V_PWRGD是由PU3的13脚在1.25V稳定后产生的

1.25V_PWRGD不稳定指示了1.25V电压有不稳定的现象，而我量测了与1.25V共用一个电压开启信号的2.5V，其所产生的2.5V_PWRGD是稳定的，证明是1.25V自身的问题，至此故障终于找到源头。

量了一下1.25V的电压，在掉电瞬间确实有不稳定的现象，直接更换了滤波电容依旧，更换了MOS依旧，更换PU3 SC1486依旧。。
加焊1.25V电感PL6，故障修复。

此机修得很痛苦，由于每测量一个信号需要开机等待数分钟掉电，修复后装机已经要下班了。
修了整整一天。。。真正有效的维修动作只是加焊电感，真的是心情很复杂，既有修复的喜悦，也有各种难以言明的懊悔，如果早知道。。。
希望后来者看到我这个帖子不要走这样的弯路，下次遇到类似的先把电感焊了再说！
写这个帖子写了2个小时。。。
