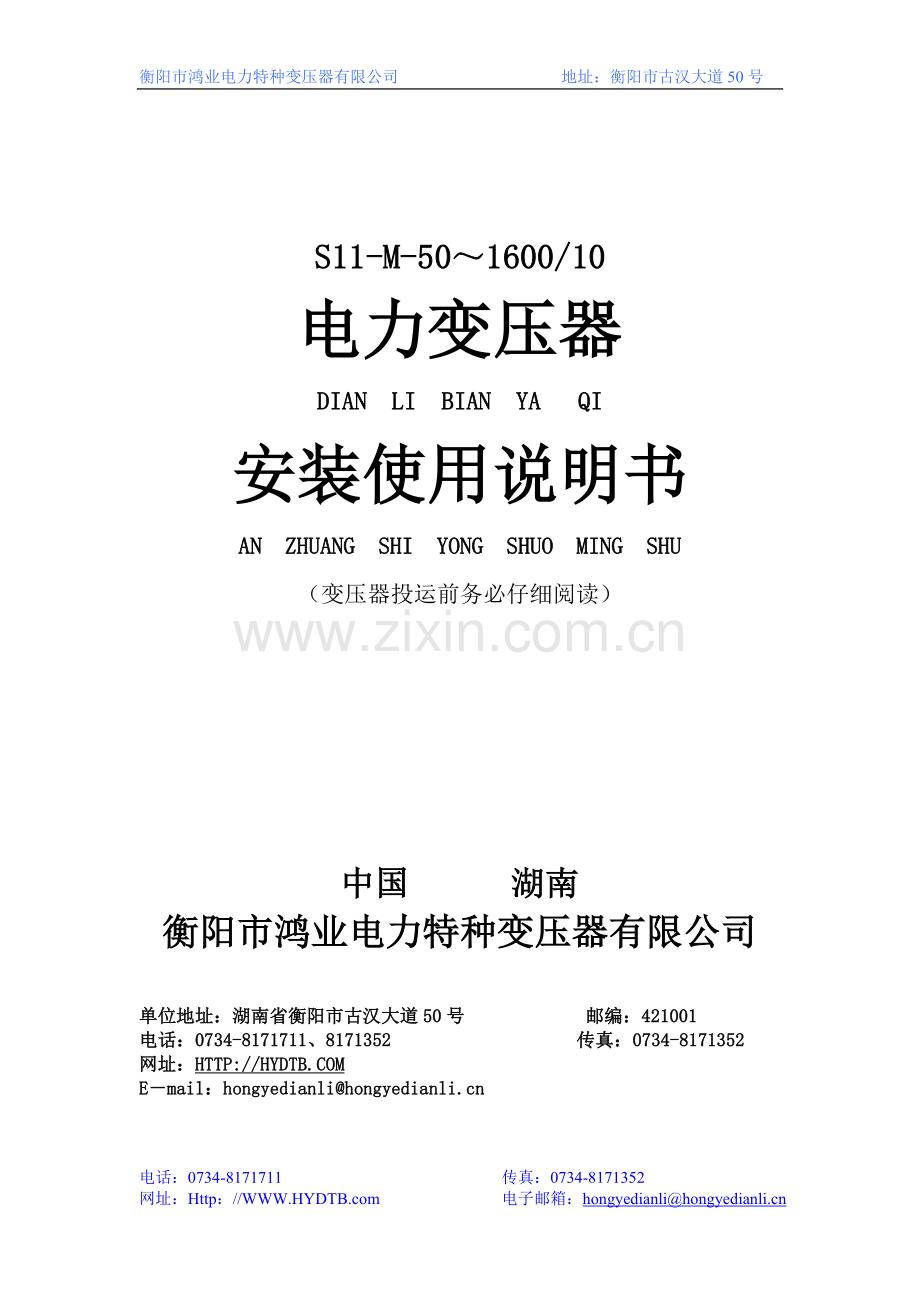

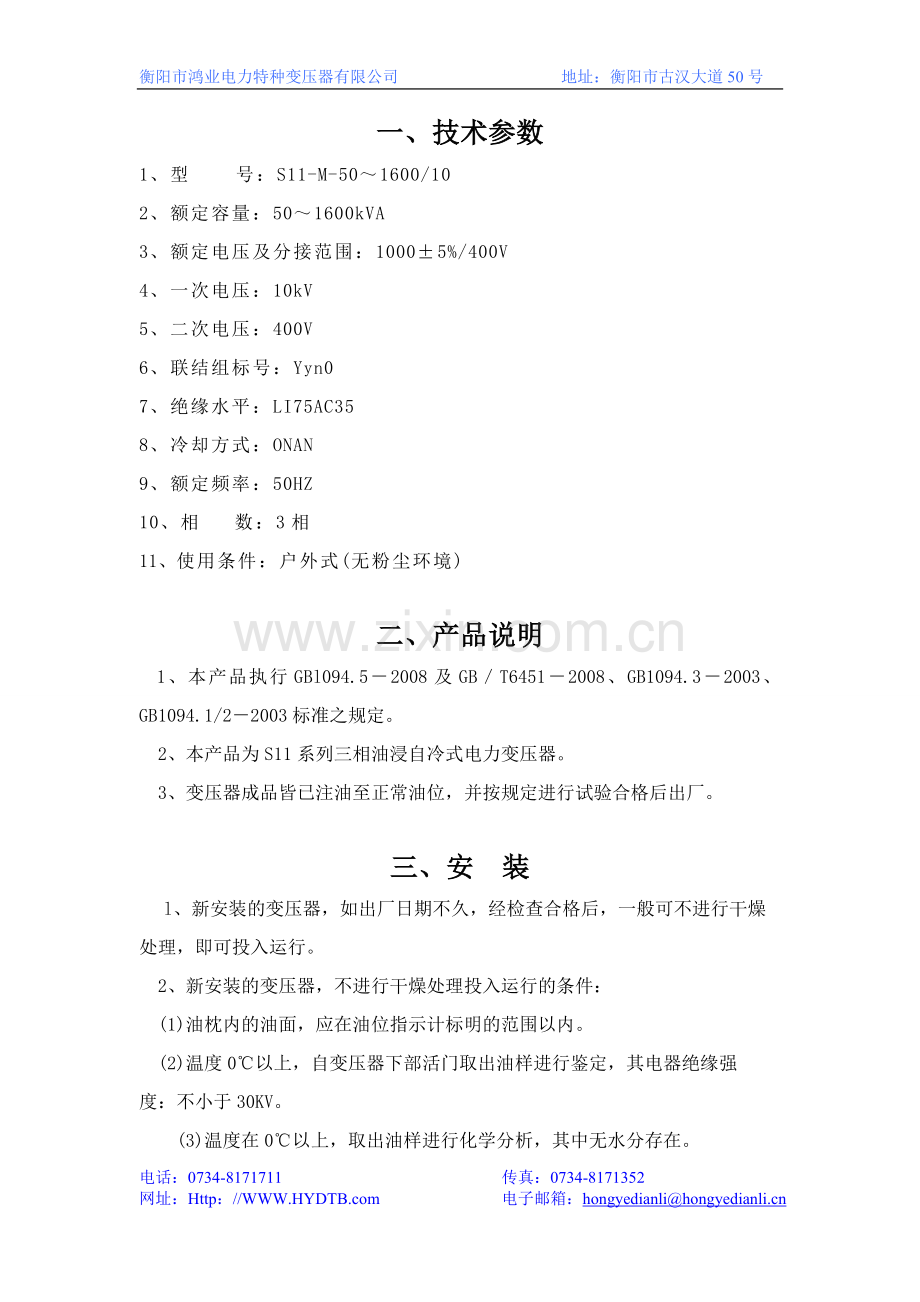

衡阳市鸿业电力特种变压器有限公司地址：衡阳市古汉大道50号S11-M-501600/10电力变压器DIAN LI BIAN YA QI安装使用说明书AN ZHUANG SHI YONG SHUO MING SHU（变压器投运前务必仔细阅读）中国 湖南衡阳市鸿业电力特种变压器有限公司单位地址：湖南省衡阳市古汉大道50号 邮编：421001电话：[phone] 传真：[phone]网址：HTTP:/HYDTB.COM Email：hongyedianli一、 技术参数1、 型 号：S11-M-501600/102、 额定容量：501600kVA3、 额定电压及分接范围：10005%/400V4、 一次电压：10kV5、 二次电压：400V6、 联结组标号：Yyn07、 绝缘水平：LI75AC358、 冷却方式：ONAN9、 额定频率：50HZ10、 相 数：3相11、 使用条件：户外式(无粉尘环境)二、产品说明 1、本产品执行GBl094.52008及GBT64512008、GB1094.32003、GB1094.1/22003标准之规定。 2、本产品为S11系列三相油浸自冷式电力变压器。 3、变压器成品皆已注油至正常油位，并按规定进行试验合格后出厂。三、安 装 l、新安装的变压器，如出厂日期不久，经检查合格后，一般可不进行干燥处理，即可投入运行。 2、新安装的变压器，不进行干燥处理投入运行的条件： (1)油枕内的油面，应在油位指示计标明的范围以内。 (2)温度0以上，自变压器下部活门取出油样进行鉴定，其电器绝缘强度：不小于30KV。 (3)温度在0以上，取出油样进行化学分析，其中无水分存在。 (4)测得的绝缘电阻值，不低于同一温度时出厂数值的70。其吸收比应：1.3。(5)如果变压器必须吊心检查时，允许器身在空气中停留的时间为： 在干燥天气(相对湿度65)不超过16时； 在潮湿天气(相对湿度75)不超过12小时； 在雨天或露天，只允许在室内进行；温度应高于室外温度10。 (6)如果上述各条件中，有任何一项未能合格时，变压器即应进行干燥处理。 3、装水银温度计，讯号温度计的同时，要将温度计座内注满变压器油。 4、到现场发现缺口时，可注入同型号合格的变压器油至油位计正常油面高度(视环温定油面高度)。注油时所有放气塞必须打开，冒油时再密封好。 5、此变压器装有气体继电器，投运前应检查气体继电器是否正常。 6、变压器注油后，应至少静放10小时以后，按规定进行交接预防性试验、调试、整定好保护装置，检查无疑后，方可投入运行。 7、变压器在安装前后及安装过程中，应遵守“电力建设施工及验收暂行技术规范”中有关规定。 四、运行维护 1、运行电压必须与该变压器的设计电压相符合，用户如需变更内部接线，必须取得厂家同意，否则其后果本厂不予负责。 2、不同型号的变压装油混合时，必须进行混合化验。（原则上不同产地的变压器油不允许混合使用）。 3、变压器安装后，运行前必须检查：瓷套管应清洁、无裂纹、破碎及其他异常现象；螺丝应紧固，并不得缺少；密封处无渗油、漏油，外表油漆完整无锈蚀，接地应良好，变压器大盖上无杂物等。 4、变压器在运行中应注意：声音正常(为均匀的嗡嗡声)，油面温升不高于55，油面在油位计标明的范围，油色透明无味，瓷套管清洁完整，负荷在额定范围，个部位应接触良好，无发热现象。 5、运行中的变压器，如发现有与上述情况相反或其他异常现象时，应迅查明原因，消除故障，在必要时，停用变压器。6、运行中随时注意油标中油的位置，任何时候不能低于-20度以下，要确保变压器内各空间充满绝缘油。7变压器在运输的震动及运行中温度的变化，都可能引起坚固件的松动或密封件弹性的变化，如发现有渗油情况，随时拧紧紧固件，经常保持外观清洁无油污无灰尘。8、如果变压器过度缺油(低至气体继电器时)，可引起瓦斯气体的误报警，此时可添加合格的变压器油,再排净继电器腔内的气体，以解除报警。同时还应排出高压瓷瓶内的气体，以保证安全运行。9、有载调压的变压器，严格按照说明书的要求，定时更换或过滤开关内变压器油，每一年测试一次直流电阻及绝缘电阻，如发现异常应立即停运，检修合格后才可投入运行。10、定时(可半年一次)检查二次继电保护(轻重瓦斯信号、动作，温度报警、过流、速断、低油位等信号)是否正常，能否有效保护变压器。运行中凡是发生轻瓦斯报警信号，必须立即停电查清楚具体原因，并予以彻底解决，方可再次运行。11、建议运行超过一年的变压器(或停运超过一个月的变压器)，必须对其进行绝缘电阻、直流电阻、油的耐压等检查，超过两年的还应吊身检查，看紧固件是否松动，结构是否异常(最好请专业生产厂家协助进行)。12、建议变压器运行维护人员详细参阅变压器运行与维护，确保设备的安全、经济运行。五、注意事项 1、为便于运行，检查和维修，此说明书妥善保存。 2、未经运行的变压器之缺陷处理：产品缺陷确属制造问题，除供电部门外，任何人不得任意吊芯处理。可通知厂家派员检修。 3、本产品在装卸运输时不得颠荡，其倾斜度15度，吊钩不许挂在箱盖的吊环上，吊绳与垂线之间夹角30度。 4、用货单位收到变压器后，应及时查对该产品之规格，型号是否与订货合同相符，并检查技术资料，附件是否齐全，有无损坏现象等等。 5、变压器贮放时，油箱油面应经常保持在油位计的正常位置，并定期检查。以保证有一定的油压与油量，适应温度变化的需要。六、无载分接开关使用说明 1、在转动开关手柄时，应切除变压器输入侧电源。并看清铭牌上标明的图例、确定所要变换的电压和位置。 2、手柄上的指针，应对正位置上的标志，在调节开关前后要拆下定位螺丝，使开关位置正确。 3、变换电压时，开关手柄应作360度的反顺循环旋转，使之接触良好，为避免接触不良和转动不灵活起见，每年应作一次维修，即将开关手柄作360度的反顺循环旋转10-15次。 4、每次变换分接开关位置后，应用仪表测量，以确认三相接触良好，方可投入运行。 5、除特殊要求外本型号分接开关手柄上指示器所指示的位置之电压： I _ +5额定电压； _ 额定电压； _ -5额定电压。 6、本型号无载分接开关之接线与开关指标位置如附图1，其相适应的电压见二分接电压表。 档位字号 变压器油箱盖高压侧图1星点示意图定触头 动触头 线圈七、QJ-40气体继电器使用说明 图2 QJ-40 气体继电器 本型号气体继电器，供全密封的油浸式变压器内部发生故障而产生气体，或油面过度降低时，保护变压器用。 它安装在变压器盖板上。当变压器内部气体浮往储油柜时，聚集在容器内上部，使容器内部面降低。在容器内装置着上、下两个浮筒，每个浮筒上各装有一个磁力开关。上浮筒之磁力开关，供分合信号线路用。当容器内油面降低及浮筒下沉至某一限度时，此磁力开关便自行接通。 下浮筒之磁力开关，供分合脱扣线路用(即切断与变压器相连接的线路)。当继电器内油面过度降低，气体急剧逸出，使联管内油的流速达到一定限度时，此磁力开关便自行接通。 上、下浮筒均装带定位螺栓之调节装置,上、下浮筒装有平衡锤，调节上浮筒平衡锤的位置，即可改变它的浮度，就是改变它和磁力开关协调工作的灵敏度。此灵敏度与进人继电器内，盖子下面气体体积，油面降低度有关。 下浮筒平衡锤沿支架左右移动位置，可调节变压器油自变压器油箱沿联管往储油柜的流速，与磁力开关协调工作的灵敏度。 本型气体继电器的视窗上之指示板刻有指示。逸入器内气体体积的立方公分数值之刻度。(其刻度为170370 cm)。上浮筒调节到220-270 cm 时开始动作，接通磁力开关，下浮筒可根据所保护变压器的容量调节，动作与流速有关，当油的直线速度在0.6-1m/秒内，下浮筒便开始动作，接通磁力开关。 附：1、气体继电器内部出线端能随50HZ，3KV对地一分钟试验： 2油温90度时，气体继电器能承受O.15MPac m K 气压，油压试验不漏； 3磁力开关能分合220V，l安的直流或效流电器； 4重量约为 2.8 kg。产品外形尺寸及重量表容量KVALBHC器身吊重kg油重kg总重kg3010606509504001558534550110066010504002269545063112067010604002641054958011506801133550300125570100116067011605503541306301251200690119055040016074016012507201210550500170880200126071012405505801901000250133073012805507002201180315136074013006607952401300400140076013706609652701520500142077014106601100290170063015408101500820136235221778001620890160082015894622592100017701040164082016454892834125018701100174082019905953390160019201120184082024307104070电话：[phone] 传真：[phone]网址：Http：/WWW.HYDTB.com 电子邮箱：hongyedianli
