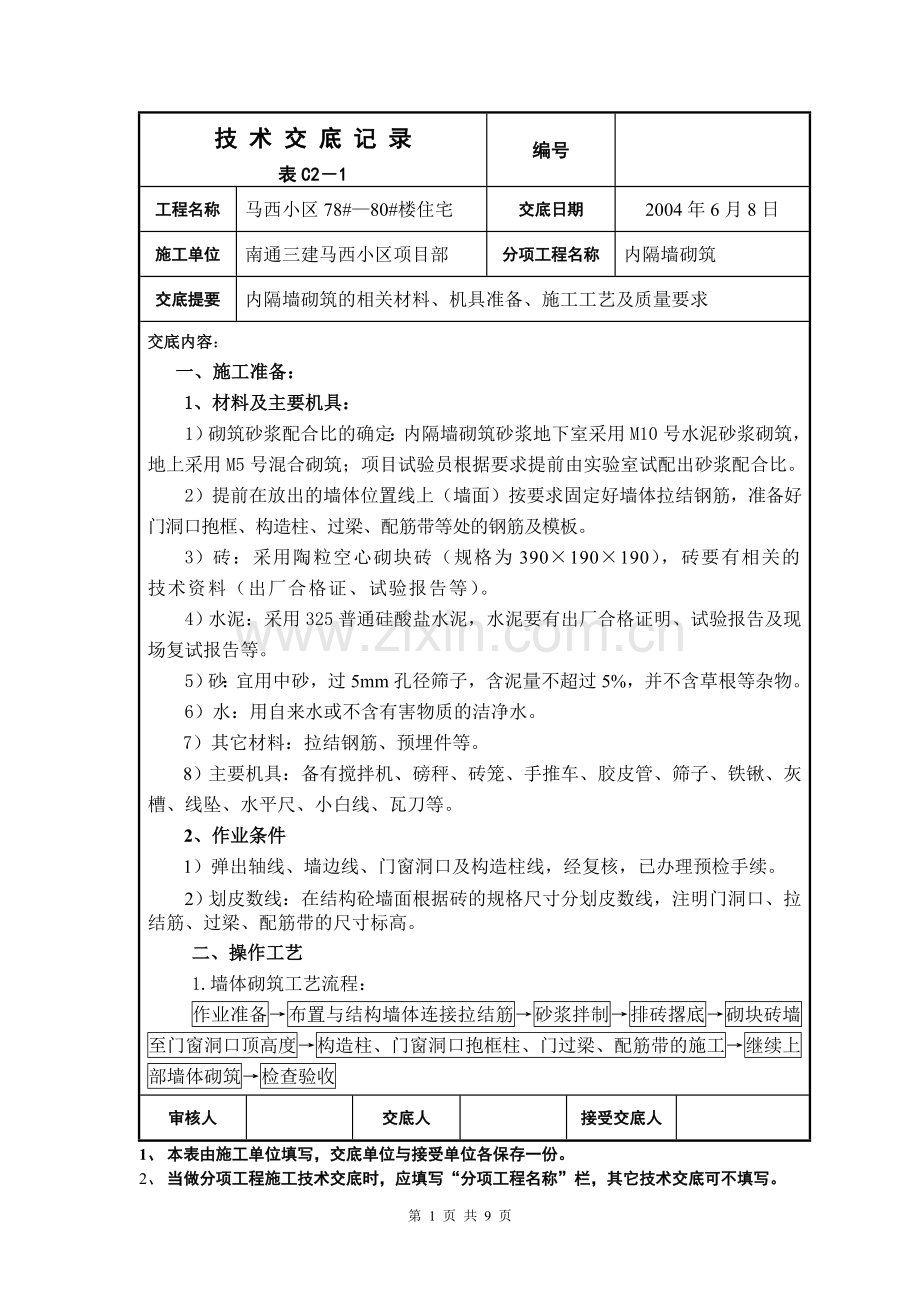

技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容：
一、施工准备：
1、材料及主要机具：
1）砌筑砂浆配合比的确定：内隔墙砌筑砂浆地下室采用M10号水泥砂浆砌筑，地上采用M5号混合砌筑；项目试验员根据要求提前由实验室试配出砂浆配合比。
2）提前在放出的墙体位置线上（墙面）按要求固定好墙体拉结钢筋，准备好门洞口抱框、构造柱、过梁、配筋带等处的钢筋及模板。
3）砖：采用陶粒空心砌块砖（规格为390×190×190），砖要有相关的技术资料（出厂合格证、试验报告等）。
4）水泥：采用325普通硅酸盐水泥，水泥要有出厂合格证明、试验报告及现场复试报告等。
5）砂：宜用中砂，过5mm孔径筛子，含泥量不超过5%，并不含草根等杂物。
6）水：用自来水或不含有害物质的洁净水。
7）其它材料：拉结钢筋、预埋件等。
8）主要机具：备有搅拌机、磅秤、砖笼、手推车、胶皮管、筛子、铁锹、灰槽、线坠、水平尺、小白线、瓦刀等。
2、作业条件
1）弹出轴线、墙边线、门窗洞口及构造柱线，经复核，已办理预检手续。
2）划皮数线：在结构砼墙面根据砖的规格尺寸分划皮数线，注明门洞口、拉结筋、过梁、配筋带的尺寸标高。
二、操作工艺
1.墙体砌筑工艺流程：
作业准备→布置与结构墙体连接拉结筋→砂浆拌制→排砖撂底→砌块砖墙至门窗洞口顶高度→构造柱、门窗洞口抱框柱、门过梁、配筋带的施工→继续上部墙体砌筑→检查验收
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容：

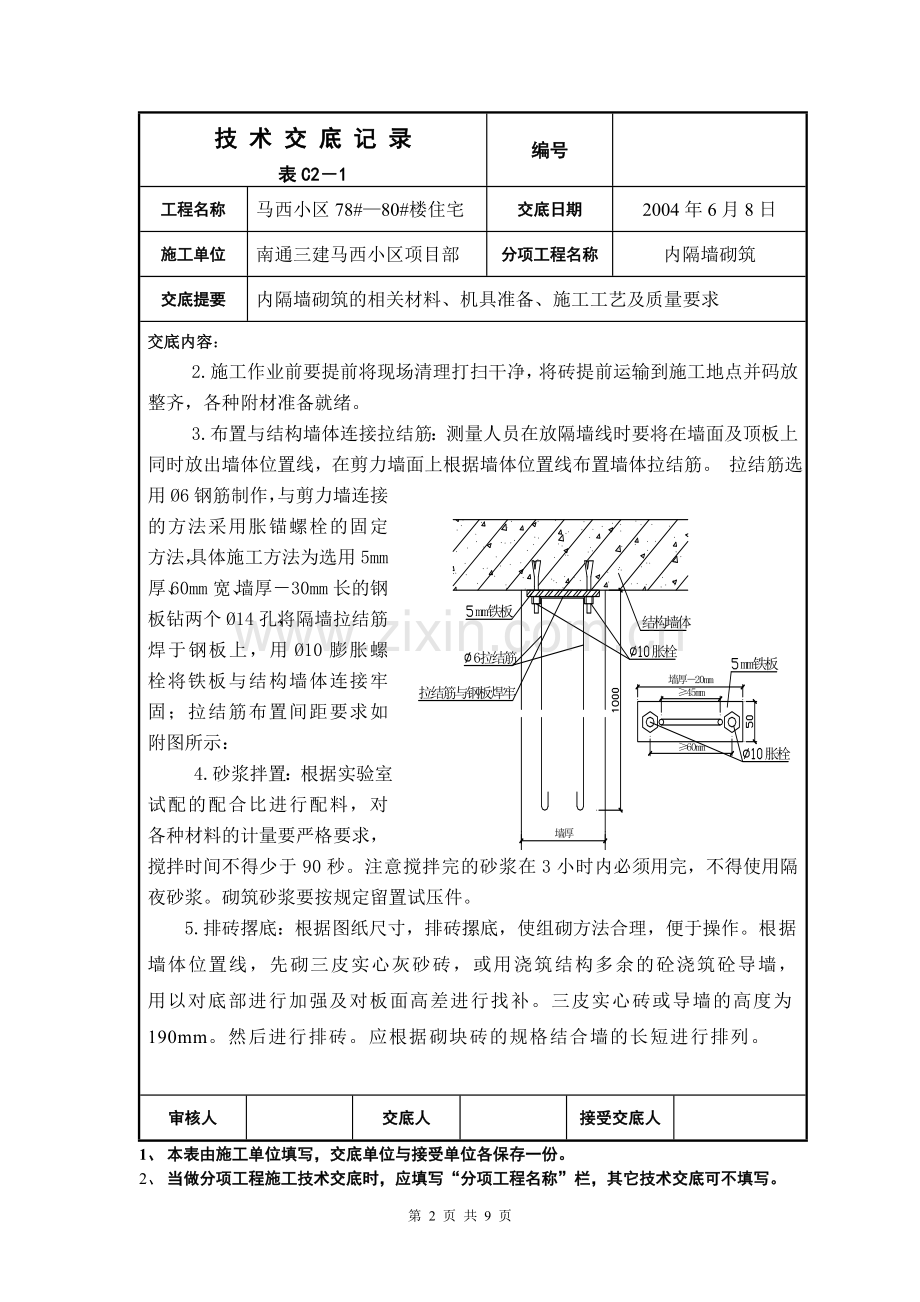

2.施工作业前要提前将现场清理打扫干净，将砖提前运输到施工地点并码放整齐，各种附材准备就绪。
3.布置与结构墙体连接拉结筋：测量人员在放隔墙线时要将在墙面及顶板上同时放出墙体位置线，在剪力墙面上根据墙体位置线布置墙体拉结筋。 拉结筋选用Ø6钢筋制作，与剪力墙连接的方法采用胀锚螺栓的固定方法，具体施工方法为选用5mm厚、60mm宽、墙厚－30mm长的钢板钻两个Ø14孔，将隔墙拉结筋焊于钢板上，用Ø10膨胀螺栓将铁板与结构墙体连接牢固；拉结筋布置间距要求如附图所示：
4.砂浆拌置：根据实验室试配的配合比进行配料，对各种材料的计量要严格要求，搅拌时间不得少于90秒。注意搅拌完的砂浆在3小时内必须用完，不得使用隔夜砂浆。砌筑砂浆要按规定留置试压件。
5.排砖撂底：根据图纸尺寸，排砖摞底，使组砌方法合理，便于操作。根据墙体位置线，先砌三皮实心灰砂砖，或用浇筑结构多余的砼浇筑砼导墙，用以对底部进行加强及对板面高差进行找补。三皮实心砖或导墙的高度为190mm。然后进行排砖。应根据砌块砖的规格结合墙的长短进行排列。
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容： 墙体皮数分划图

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容： 墙体皮数分划图

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容：
排列砌块的方法及要求如下：①、砌块从实心砖或导墙砼向上开始砌筑，排列时要尽量采用主规格的砌块，要求砌体中主规格砌块应占总量的80％以上。②、砌块排列上、下皮应错缝搭接，错砌长度一般为1/2砌块。最小错开搭接长度不得小与90mm。③、砌体水平灰缝为10mm～15mm,垂直灰缝厚度不大于20mm。④、对排砖所需要的半砖，可采用云石机将整砖切割，如果不方便时，则可用砌实心灰砂砖的方法来代替。⑤、在构造柱处应砌成马牙槎。
6、墙体砌筑
6.1、铺砂浆：用大铲、灰刀进行铺灰，铺灰厚度15mm，一次铺灰长度不得超过三块砖。
6.2、陶粒空心砖砌筑：陶粒砖空面向下，实面向上。每皮开始前应从转角处或定位砌块处开始，先将两端砌起后再拉线进行整皮砖的砌筑。应吊砌一皮，校正一皮，皮皮拉线控制砌体标高和墙面平整度。对转角处及定位砌块处砖的垂直、平整度要随时用线坠进行校正。
6.3、每皮砖砌好后，要对横竖灰缝进行勾缝（原浆勾缝），深度一般为3～5mm。
6.4、砖墙砌门顶高度处，找平后由钢筋工及木工进行钢筋混凝土带的施工。待混凝土带施工完毕并达到强度后再进行上部砖墙的砌筑。全部砌筑完毕后，要对砖墙的外观、垂直度、平整度等项目进行自检，合格后，
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容：
由班组长组织班组人员进行相互检查，要求要查出问题，分析原因，并且要及时进行校正。最后，将成品交给质量检查员，由质量员及监理进行验收。
6.5、混凝土钢筋带、构造柱、过梁等的混凝土均为C20混凝土。浇筑时要振捣密实。
6.6、空心砌块墙砌至楼板下200mm，待墙体砌完一个星期左右后用实心灰砂砖斜砌挤紧，并用砂浆填实，注意撑砖要挤实，不得浮放。或板底留有20mm左右间隔一星期后用1：3干硬性水泥砂浆塞缝密实。
7.构造柱、门窗抱框、水平砼板带设置
①、构造柱设置：陶粒空心砖墙体在转角部位、直墙每隔4m、墙的尽端设置钢筋砼构造柱。构造柱基本尺寸为墙厚×240，采用C20砼浇筑，内配4－Ф12钢筋，ø6箍筋200mm一道。先砌墙后浇柱，并沿墙高每400设一道2 ø6通长拉接筋，构造柱与墙体马牙槎结合。②、门窗抱框：空心砖隔墙的门洞口要设置抱框，抱框宽度同墙体厚度，厚度为100mm，内配2Ф12钢筋，ø6分布筋200mm一道。当门抱框与构造柱位置接近时（左右100mm范围），可将门抱框直接构造柱。门洞宽大于等于2米时，洞口抱框通顶。③、构造配筋带及门洞过梁：陶粒空心砖墙在门洞口顶标高处设置60厚C20豆石砼构造配筋带，内配2Ф8钢筋，ø6分布筋200mm一道；门洞口过梁与配筋带一起现浇，洞口净宽小于等于1米时，过梁高度为120，配筋为上筋2Ф8、下筋2Ф10；洞口净宽在1米—1.8米时，过梁高度为150，配筋为上筋2Ф10、下筋2Ф12；洞口净宽大于1.8米—2.4米时，过梁高度为250，配筋为上筋2Ф12、下筋3Ф14；ø6箍筋200mm一道，过梁长度为洞宽加480。见下图
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容：

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容
当墙长大于5米时，在板底增设拉构造如右图所示：
三.砌筑质量要求
1.质量保证项目
1）砌块砖的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告等。
2）砂浆的品种、强度必须符合设计要求。
3）空心砖砌体水平灰缝砂浆砌筑要饱满，立缝填塞密实。
4）转角处严禁留直槎，其它部位应留斜槎。
2.基本项目
1）上下砖应对孔错缝搭砌，搭接长度不应小于9cm，竖向通缝不得超过两皮小砌块。
2）接槎处砂浆密实，砖缝平直，水平灰缝的砂浆饱满度，按净面积计算不得小于80％，竖缝凹槽部位应用砌筑砂浆填实，不得出现瞎缝、透明缝。
3）拉结筋、构造柱、现浇配筋带及预埋件位置等均需符合设计要求。

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
技 术 交 底 记 录
表C2－1
编号

工程名称
马西小区78#—80#楼住宅
交底日期
2004年6月8日
施工单位
南通三建马西小区项目部
分项工程名称
内隔墙砌筑
交底提要
内隔墙砌筑的相关材料、机具准备、施工工艺及质量要求
交底内容：
3.允许偏差项目：
砌块墙一般尺寸允许偏差
项次
项 目
允许偏差（mm）
检验方法
1
轴 线 位 移
10
尺量检查
2
每层垂直度
5
用2m托线板检查
3
表 面 平 整 度
8
用2m靠尺和楔形塞尺检查
4
水平缝灰平直度
7
尺量检查
5
门窗洞口宽、高
±5
尺量检查
四.需注意的质量问题
1.砂浆强度不够：注意不得使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。
2.墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。
3.空心砖墙后剔凿：预留孔洞、预埋件应及时预留、预埋。原则上不得后剔凿，以免影响墙体质量。
4.预埋在墙、柱内的拉结筋任意弯折、切断：预埋拉结筋时，应预先计算砖行模数、位置、标高，确保拉结筋位置正确并与砖行吻合。不允许任意弯折或切断。
5.涉及门窗垛较小时，应计算好其焊接的拉结筋长度，以免浪费；对于小于一整砖的门垛，可以考虑采用钢筋混凝土进行现浇。
6.所有门窗及其它洞口的结构顶标高必须掌握，以防止与建筑留洞的混淆。

审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。
