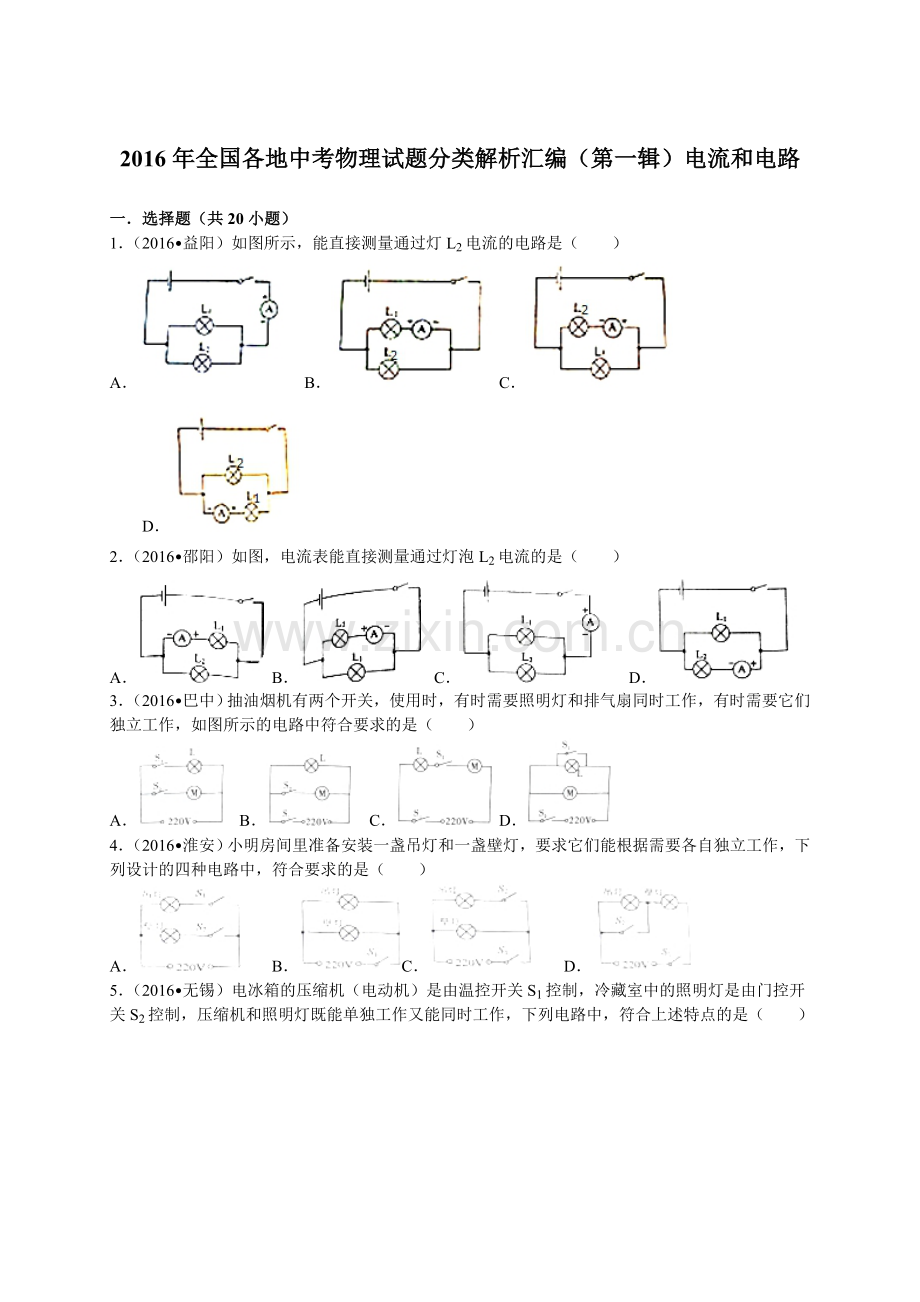

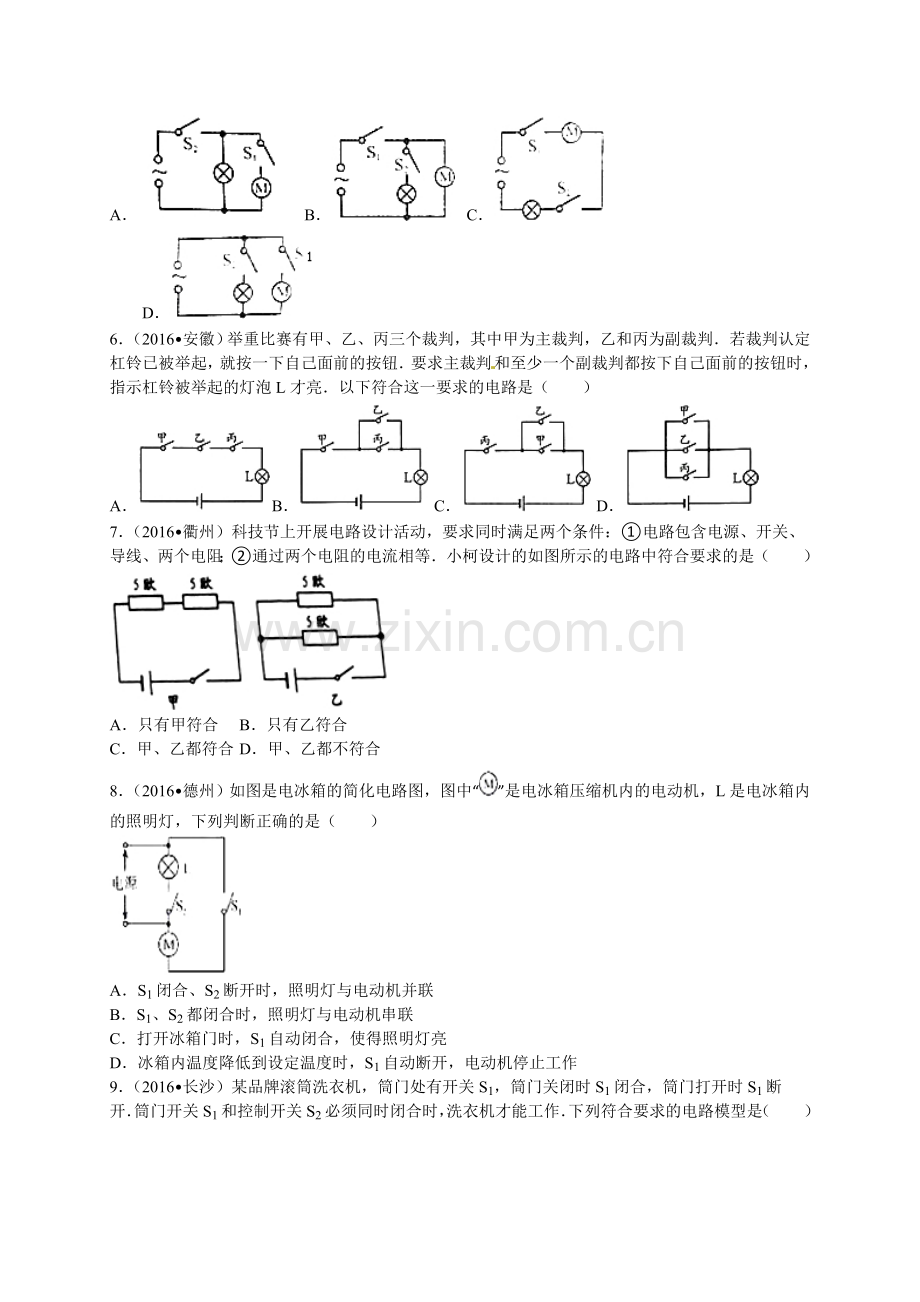

2016年全国各地中考物理试题分类解析汇编（第一辑）电流和电路一选择题（共20小题）1（2016益阳）如图所示，能直接测量通过灯L2电流的电路是（）ABCD2（2016邵阳）如图，电流表能直接测量通过灯泡L2电流的是（）ABCD3（2016巴中）抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）ABCD4（2016淮安）小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）ABCD5（2016无锡）电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）ABCD6（2016安徽）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判若裁判认定杠铃已被举起，就按一下自己面前的按钮要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮以下符合这一要求的电路是（）ABCD7（2016衢州）科技节上开展电路设计活动，要求同时满足两个条件：电路包含电源、开关、导线、两个电阻；通过两个电阻的电流相等小柯设计的如图所示的电路中符合要求的是（）A只有甲符合B只有乙符合C甲、乙都符合D甲、乙都不符合8（2016德州）如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）AS1闭合、S2断开时，照明灯与电动机并联BS1、S2都闭合时，照明灯与电动机串联C打开冰箱门时，S1自动闭合，使得照明灯亮D冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作9（2016长沙）某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作下列符合要求的电路模型是（）ABCD10（2016福州）如图所示电路，闭合开关，以下判断正确的是（）A灯L1、L2串联B电流表测灯L1电流C电流表测灯L2电流D电流表测总电流11（2016邵阳）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）ABCDx k b 1 . c o m12（2016郴州）如实物图所示，以下判断正确的是（）A灯L1与灯L2并联，电压表测灯L1两端的电压B灯L1与灯L2并联，电压表测灯L2两端的电压C灯L1与灯L2串联，电压表测灯L1两端的电压D灯L1与灯L2串联，电压表测灯L2两端的电压13（2016岳阳）与实物图对应的电路图是（）ABCD14（2016巴中）在如图所示的电路中，正确的说法是（）A闭合S1，断开S2，L1发光，L2不发光B闭合S1，S2，L1，L2都发光CS1，S2都断开，L1，L2都不发光D闭合S2，断开S1，L1，L2都发光15（2016温州）如图所示电路，闭合开关S，灯泡L1、L2都发光现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）Aa和bBc和dCe和fDg和h16（2016河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）ABCD17（2016玉林）下列物体属于导体的是（）A铁钉B书本C玻璃杯D塑料袋18（2016泉州）下列日用品中，一般情况下属于导体的是（）A钢勺B玻璃杯C塑料桶D瓷碗19（2016邵阳）家用电冰箱正常工作时的电流大约是（）A1AB1AC1105AD1mA20（2016临夏州）下列说法正确的是（）A电饭煲是利用电流的磁效应工作的B城市中建设人工湖可以调节气温，利用了水的比热容大的原理C飞机在天空飞行时，机翼上方的压强大于下方的压强D在微观粒子中，空间尺度从大到小的排列是：电子、原子核、原子、分子2016年全国各地中考物理试题分类解析汇编（第一辑）电流和电路参考答案与试题解析一选择题（共20小题）1（2016益阳）如图所示，能直接测量通过灯L2电流的电路是（）ABCD【分析】电流表在连接时必须与被测用电器串联，且要注意电流的正进负出，结合电路图中的连接情况可逐一做出判断【解答】解：A、图中两灯泡并联，电流表测干路电流，故A错误；B、图中两灯泡并联，电流表与灯泡L1串联，且正负接线柱接反了，故B错误；C、图中两灯泡并联，电流表与灯泡L2串联，且正负接线柱正确，可直接测量通过灯L2的电流，故C正确；D、图中两灯泡并联，电流表与灯泡L1串联，测量的是通过灯L1的电流，故D错误故选C【点评】本题在判断时，一是要看电流表与哪个灯泡串联，二是要看接线柱的接法是否正确，难度不大2（2016邵阳）如图，电流表能直接测量通过灯泡L2电流的是（）ABCD【分析】用电流表测量灯泡L2的电流，根据电流表的正确使用方法，应将电流表和灯泡L2串联；并且让电流从“+”接线柱流入，从“”接线柱流出【解答】解：A、此图中的电流表和L1串联，测的是L1电流不符合题意；B、此图中的电流表与L2串联，但电流方向错误不符合题意；C、此图中的电流表串联在干路上，测的是总电流不符合题意；D、此图中的电流表和L2串联且电流方向正确，测的是通过L2的电流符合题意故选D【点评】此题主要考查的是电流表的正确使用：电流表和被测量的用电器串联；绝对不允许不经过用电器而直接把电流表连在电源的两极上3（2016巴中）抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）ABCD【分析】分析每个电路图，当开关断开和闭合时，看照明灯和排气扇能否独立工作，据此判断【解答】解：A、当两开关同时闭合，照明灯和排气扇同时工作；只闭合S1，照明灯单独工作；只闭合S2，排气扇单独工作符合题意；B、当两开关同时闭合，照明灯和排气扇同时工作；只闭合S1，照明灯单独工作，但不能让排气扇单独工作，不符合题意；C、两个开关同时闭合时，电灯和电动机同时工作，但不能让电灯或电动机单独工作，不符合题意；D、两个开关同时闭合时，会造成电源短路不符合题意故选A【点评】本题考查了学生对电路的三种状态（开路、短路、通路）、串并联的连接的了解和掌握，分析当开关断开和闭合时的电路组成是本题的关键4（2016淮安）小明房间里准备安装一盏吊灯和一盏壁灯，要求它们能根据需要各自独立工作，下列设计的四种电路中，符合要求的是（）ABCD【分析】由题意可知，一盏吊灯和一盏壁灯需要各自独立工作，说明它们的连接方式是并联【解答】解：A由电路图可知，吊灯和壁灯并联，且各有一个开关控制，能各自独立工作，故A正确；B由电路图可知，开关闭合时吊灯和壁灯同时工作，开关断开时两者都不工作，达不到各自独立工作的要求，故B错误；C由电路图可知，吊灯只有在壁灯工作时才能工作，达不到各自独立工作的要求，故C错误；D由电路图可知，两开关断开时，吊灯和壁灯串联，不能正常工作，且吊灯不能独立工作，故D错误故选A【点评】本题考查了串、并联电路的设计，知道各用电器独立工作时应并联且有一个开关控制是关键5（2016无锡）电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）ABCD【分析】压缩机和照明灯既能单独工作又能同时工作，说明电动机和照明灯并联，电动机由温控开关S1控制说明电动机与开关S1串联，冷藏室中的照明灯是由门控开关S2控制说明照明灯与门控开关S2串联【解答】解：经分析可知，灯泡与电动机并联，且电动机与开关S1串联，照明灯与门控开关S2串联，所以ABC不符合，D符合故选D【点评】本题考查了并联电路的特点和开关的作用，明确串并联电路的特点是关键6（2016安徽）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判若裁判认定杠铃已被举起，就按一下自己面前的按钮要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮以下符合这一要求的电路是（）ABCD【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联故选B【点评】根据题意得出两个开关的连接方式是解决本题的关键7（2016衢州）科技节上开展电路设计活动，要求同时满足两个条件：电路包含电源、开关、导线、两个电阻；通过两个电阻的电流相等小柯设计的如图所示的电路中符合要求的是（）A只有甲符合B只有乙符合C甲、乙都符合D甲、乙都不符合【分析】串联电路中，各处的电流相等，而并联电路中，当支路的电阻相同时，其电流也会相等，据此可对所设计的电路中的电流大小做出判断【解答】解：图甲为串联电路，根据串联电路中，各处的电流相等可知，通过两个电阻的电流相等，符合设计要求；图乙为并联电路，各支路两端的电压相同，两电阻的阻值均为5欧，由I=可知，通过两个电阻的电流相等，符合设计要求故甲、乙都符合设计要求故选C【点评】本题主要考查了对所设计电路是否符合要求的判断，重点是要掌握串联电路的电流规律，以及并联电路中各支路电流的分析，要用到欧姆定律，难度不大8（2016德州）如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是（）AS1闭合、S2断开时，照明灯与电动机并联BS1、S2都闭合时，照明灯与电动机串联C打开冰箱门时，S1自动闭合，使得照明灯亮D冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作【分析】在冰箱的电路中，要求电动机和照明灯可以独立工作，互不影响，因此两者之间必须并联结合其具体的使用情况可进一步做出判断【解答】解：A、读图可知，S1闭合、S2断开时，只有电动机可以工作，照明灯处于断路状态，故A错误；B、读图可知，S1、S2都闭合时，电流有两条路径，照明灯与电动机并联，可以独立工作，故B错误；C、读图，结合生活经验可知，打开冰箱门时，S2自动闭合，使得照明灯亮，故C错误；D、读图，结合生活经验可知，冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，故D正确故选D【点评】本题主要考查了通过电路图对电路连接情况和工作情况的判断，除以读懂电路图之外，还要结合生活经验进行判断9（2016长沙）某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作下列符合要求的电路模型是（）ABCD【分析】根据“开关S1和控制开关S2必须同时闭合时，洗衣机才能工作”可知，两开关串联共同控制洗衣机【解答】解：AB由电路图可知，开关S2闭合时，会造成电源短路，洗衣机不工作，故AB不符合题意；C由电路图可知，两开关并联，闭合其中任意一个开关时，洗衣机都工作，故C不符合题意；D由电路图可知，两开关串联共同控制洗衣机，两开关同时闭合时洗衣机工作，否则不工作，故D符合题意故选D【点评】本题考查了串、并联电路的设计，根据题意得出两开关的连接方式是关键10（2016福州）如图所示电路，闭合开关，以下判断正确的是（）A灯L1、L2串联B电流表测灯L1电流C电流表测灯L2电流D电流表测总电流【分析】根据电流的流向法，找出电流的路径，再根据串并联电路的特点做出判断并确定电流表的测量范围【解答】解：A、读图可知，电流从电源的正极出发，经开关后分别流经两只灯泡，所以电路为并联，故A错误；BC、图中电流表与灯L1串联在同一支路中，所以电流表测灯L1的电流，故B正确、C错误；D、电流表测灯L1的电流，不是测总电流，故D错误故选B【点评】本题主要考查了对实物电路连接情况的读图能力，是电学的基本能力之一，应熟练掌握xk|b|111（2016邵阳）如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）ABCD【分析】由开关能同时控制两盏灯，可知两灯泡并联，开关在干路上，然后对各个电路图逐一分析【解答】解：A和B、两灯泡串联，开关能同时控制两盏灯，但两灯泡互相影响，故A不符合题意；C、两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故C符合题意；D、两灯并联，但开关不能同时控制两盏灯，故D不符合题意故选C【点评】解答此题的关键是需要对题中要求有清楚的认识，重点是开关的控制作用12（2016郴州）如实物图所示，以下判断正确的是（）A灯L1与灯L2并联，电压表测灯L1两端的电压B灯L1与灯L2并联，电压表测灯L2两端的电压C灯L1与灯L2串联，电压表测灯L1两端的电压D灯L1与灯L2串联，电压表测灯L2两端的电压【分析】在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径电流表需与被测用电器串联电流表与谁串联，就是测谁的电流新 课 标 xk b1. c om电压表是并联使用的，电流表与谁并联，就是测谁的电压【解答】解：由实物图可知，电流从正极出发经开关、电流表、灯泡L2、L1回负极，电压表并联在L1两端，则灯L1与灯L2串联，电压表测灯L1两端的电压，故C正确，ABD错误故选C【点评】此题考查电路的基本连接方式，同时考查了电压表的使用，比较简答，属于基础知识13（2016岳阳）与实物图对应的电路图是（）ABCD【分析】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响干路上开关控制整个电路，支路上开关控制本支路【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路A两只灯泡并联，开关控制干路，与实物图符合B两只灯泡并联，开关控制L2支路，与实物图不符合C两只灯泡并联，开关控制L1支路，与实物图不符合D两只灯泡串联，与实物图不符合故选A【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容14（2016巴中）在如图所示的电路中，正确的说法是（）A闭合S1，断开S2，L1发光，L2不发光B闭合S1，S2，L1，L2都发光CS1，S2都断开，L1，L2都不发光D闭合S2，断开S1，L1，L2都发光【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间首尾相接；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间并列连接【解答】解：A、闭合S1，断开S2，会造成电源短路，这是不允许的，L1、L2都不发光，故A错误；B、闭合S1，S2，闭合S1会造成电源短路，这是不允许的，L1、L2都不发光，故B错误；C、S1，S2都断开，则L1灯跟电源构成通路，L1灯亮，L2灯不亮，故C错误；D、闭合S2，断开S1，灯L1、L2并联，L1，L2都发光，故D正确故选D【点评】本题主要考查对串联电路中连接特点的了解15（2016温州）如图所示电路，闭合开关S，灯泡L1、L2都发光现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）Aa和bBc和dCe和fDg和h【分析】用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作x k b 1 . c o m【解答】解：A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作故A不符合题意；B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意故选D【点评】本题考查对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作（在允许的最大电压范围内）结合图中连接不同接线柱时电路的变化进行分析是解决该题的关键16（2016河源）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）ABCD【分析】根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案【解答】解：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮故D不正确故选B【点评】本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案17（2016玉林）下列物体属于导体的是（）A铁钉B书本C玻璃杯D塑料袋【分析】（1）善于导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；（2）不善于导电的物体叫绝缘体，如：玻璃、橡胶、陶瓷、空气、蒸馏水等【解答】解：A、铁钉是金属制品，善于导电，是导体，符合题意；BCD、书本、玻璃杯、塑料袋都不善于导电，是绝缘体，不合题意故选A【点评】本题考查了导体和绝缘体的概念对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体18（2016泉州）下列日用品中，一般情况下属于导体的是（）A钢勺B玻璃杯C塑料桶D瓷碗【分析】（1）善于导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；（2）不善于导电的物体叫绝缘体，如：玻璃、橡胶、陶瓷、空气、蒸馏水等【解答】解：A、钢勺是金属制品，善于导电，是导体，符合题意；BCD、玻璃杯、塑料桶、瓷碗都不善于导电，是绝缘体，不合题意故选A【点评】本题考查了导体和绝缘体的概念对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体19（2016邵阳）家用电冰箱正常工作时的电流大约是（）A1AB1AC1105AD1mA【分析】首先对电冰箱的功率作出估测，然后根据I=得到电流，再进行选择【解答】解：家用冰箱的功率一般在200W左右，因为P=UI，所以I=0.9A，比较接近1A=103mA=106A故选B【点评】对于估测题，将自己不熟悉的物理量换算成自己熟悉的物理量再进行判断，同时也要求自己多留意身边的现象，对自己常用的东西有所了解20（2016临夏州）下列说法正确的是（）A电饭煲是利用电流的磁效应工作的B城市中建设人工湖可以调节气温，利用了水的比热容大的原理C飞机在天空飞行时，机翼上方的压强大于下方的压强D在微观粒子中，空间尺度从大到小的排列是：电子、原子核、原子、分子【分析】（1）家用电饭煲加热食物主要利用了电流的热效应；（2）修建人工湖，含水量增多，因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析；（3）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大；（4）在微观粒子中，空间尺度从小到大的排列是：电子、原子核、原子、分子【解答】解：A、家用电饭煲加热食物主要利用了电流的热效应，故A错误；B、因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得昼夜的温差小，能有效调节气候；故B正确；C、由于机翼都做成上凸下平的形状，同一股气流在相同的时间内，通过机翼的上方和下方，上方气流通过时经过的路程大，速度大，压强小；下方气流通过时经过的路程小，速度小，压强大，机翼下方压强大于上方压强，机翼在压强差下产生向上的升力，故C错误；D、在微观粒子中，空间尺度从小到大的排列是：电子、原子核、原子、分子，选项中的说法搞反了，故D错误故选B【点评】此题考查了电流热效应的应用、水的比热容最大的应用、压强和流速的关系应用以及对微观粒子大小的了解等知识点，是一道综合题系列资料
