钢筋下料图解.ppt

上传人:丰**** 文档编号:6248328 上传时间:2024-12-03 格式:PPT 页数:65 大小:6.64MB
下载 相关 举报
钢筋下料图解.ppt_第1页
第1页 / 共65页
钢筋下料图解.ppt_第2页
第2页 / 共65页
钢筋下料图解.ppt_第3页
第3页 / 共65页
钢筋下料图解.ppt_第4页
第4页 / 共65页
钢筋下料图解.ppt_第5页
第5页 / 共65页
点击查看更多>>
资源描述

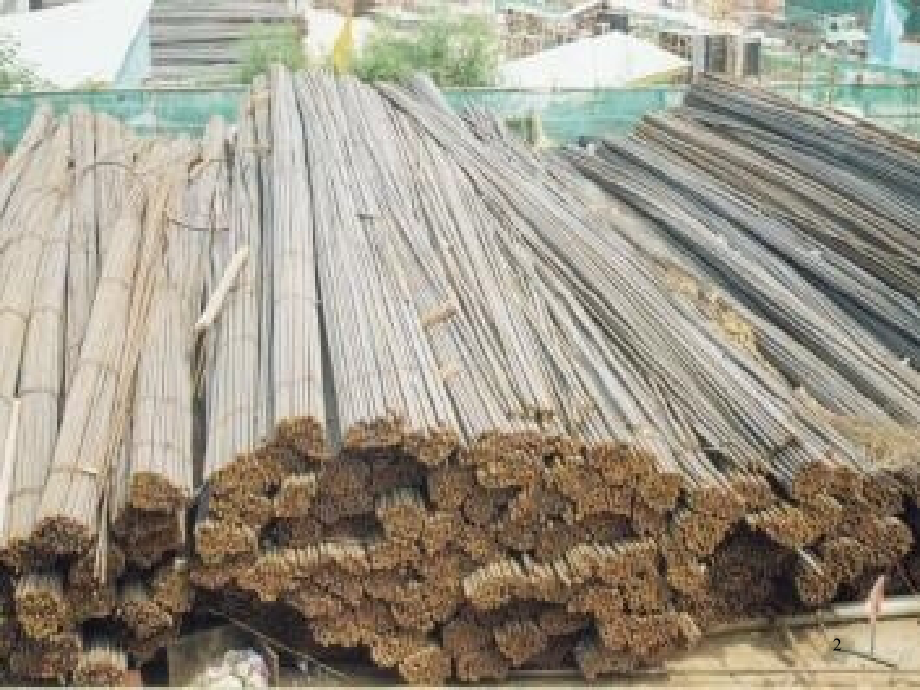

1、单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一部分 钢筋专业知识,(,搜集,),以下内容免费搜集,希望对大家有帮助,第一单元,基本知识,及相关概念,第二单元,平法识图,(,03G101,),第三单元 钢筋算法,1,2,1,、钢筋种类,:,1.1,按照生产条件的不同分为:,热轧钢筋,、,冷拉钢筋,、,热处理钢筋,、,冷拔低碳钢丝,等。,1.1.1,热轧,钢筋(普通钢筋)按照强度分为:,、,、,、,四个等级,(,、,、,、,是罗马字母,读一、二、三、四)。表示符号:,1.1.2,冷拉钢筋(预应力钢筋)表示符号:,1.1,一般知识,2.1,按照外形一般分

2、为:圆钢和螺纹钢,3,二级钢筋,一级钢筋,钢筋一般表示法(钢筋信息),4,1.2,钢筋一般表示法(图例),5,预应力钢筋表示法,6,钢筋涉及概念,7,混凝土保护层:,纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三:减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。,8,锚固:,为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼,此埋入长度即为锚固,。最小锚固长度:,La;,抗震锚固长度,:Lae,9,弯钩:,为了保证可靠粘结与锚固光圆钢末端做成的弯钩,有,90,、,135,、,180,度。,弯曲调整值:,钢筋弯曲时外侧伸长,内侧缩短,

3、轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外,量外包尺寸,因此弯曲钢筋的量度尺寸大于下料尺寸,两者之间的差值 叫弯曲调整值。,搭接:,钢筋长度不够需要接长所发生的驳接,有绑扎搭接、焊接、机械连接。,10,钢筋绑扎搭接,11,12,钢筋搭接图样,13,常见钢筋混凝土构件,梁,柱,板,剪力墙,楼梯,基础,14,梁分类,框架梁,屋面框架梁,非框架梁,悬挑梁,15,关于平法的识图及配筋构造,16,梁内钢筋说明,17,18,19,20,21,22,标注说明,上图集中标注:,KL2(2A),中,KL2,为梁名称,,2A,表示两跨有一端悬臂;,8100/200,(,2,)表示箍筋是一级钢直径是,8,加

4、密区间 距为,100,非加密区为,200,,肢数为,2,;,2,25,表示,2,根二级、直径是,25,的通长筋;*,4,10,表示四 根一级、直径是,10,的腰筋;,(,4,12,)表示,4,根一级、直径是,12,的架立筋;,(,-0.100,)表示梁顶标高;,原位标注:,2,25+2,22,表示该处钢筋总信息为,2,根直径是,25,的加上,2,根直径是,22,的。,6,25 4,/,2,表示,6,根钢筋上排有,4,根下排有,2,根,23,柱,24,25,26,箍筋:保证纵向钢筋的位置正确,又防止纵向钢筋压曲,从而提高柱承载能力。在构件中,箍筋应做成封闭式。,柱中的箍筋一般仅按构造要求配置:,

5、(,1,)、柱是一种受压构件,在承受荷载时,由于“长细比”影响,纵向钢筋可能过早地被压弯屈而丧失承载能力,因此,利用箍筋将它们围住,以改善抗弯曲条件。,(,2,)、配置箍筋,使柱的钢筋形成一个完整的骨架,与纵向钢筋互相联系,满足施工的要求。,27,28,板的分类,单块板,29,连续板,30,异形板,31,板内钢筋说明,32,33,剪力墙涉及相关概念,暗柱,端柱,暗梁,连梁,34,剪力墙钢筋类型,竖向钢筋:,剪力墙身竖直方向设置的用于抗弯的钢筋。,35,水平钢筋:,剪力墙身水平方向设置的用于抗剪的钢筋。,36,洞口加筋,37,楼 梯,A,型(一跑楼梯),B,型(有低端平板一跑楼梯),C,型(有低

6、端平板一跑楼梯),D,型(有低端和高端平板一跑楼梯),38,39,40,41,42,钢筋计算,43,上通筋,:,跨长和,-,左边支座的右半边,-,右边支座左半边,+,锚固*,2,:,梁钢筋的计算,箍筋(根数),:,【,L(,净跨,)-50*2】/,箍筋间距,+1,44,左边支座上部负筋:,1,、上排:,L(,净跨,)/3+,锚固,2,、下排:,L(,净跨,)/4+,锚固,右边支座上部负筋:,1,、上排:,L(,净跨,)/3+,锚固,2,、下排:,L(,净跨,)/4+,锚固,中间支座上部负筋:,1,、上排:,L(,净跨,)/3+L(,净跨,)/3+,支座宽,2,、下排:,L(,净跨,)/4+L(

7、,净跨,)/4+,支座宽,【,注:,L,(,净跨,),为该支座相邻两跨跨长值大者,】,45,下部纵筋:,跨长,-,左边支座的右半边,-,右边支座左半边,+,左边锚固,+,右边锚固,吊筋:次梁宽,+50*2+2*【,梁高,-2*,砼保护层,】/SIN 45+2*20*D,46,架立筋:净跨长,-L(,净跨,)/3【,左边支座,】-L(,净跨,)/3【,右边支座,】+,搭接*,2,47,悬臂梁钢筋计算,下图钢筋形式:全跨长,-,砼保护层,-,右支座,+,下弯长度,+,锚固长度,下弯长度:梁高,-2*,砼保护层,+,次梁宽,-,砼保护层,+50+,斜长,+,锚固值,48,基础插筋:,基础层高,+,上

8、层上层非连接区长度,+,搭接长度,+,锚固长度,-,砼保护层(,35,),柱钢筋的计算,49,中间层纵筋:,层高,-,非连接 区长度,+,上层非连接区长度,+,搭接长度,50,顶层柱纵筋(中柱):,层高,-,梁高非连接区长度,+,锚固长度,锚固长度:梁高砼保护层,12d,51,顶层柱纵筋(角柱、边柱):,层高,-,梁高,-,上层非连接区长度,+,顶层锚固长度,52,插筋,:,与上层钢筋的搭接长度,+,非搭接区长度,+,伸入下层的锚固长度,53,箍筋(根数),:,【,L(,净跨,)-50*2】/,箍筋间距,+1,54,底部受力筋,:,标注长度,+2*,弯钩长度(一级钢时),板钢筋计算,上图单块板

9、钢筋根数:,【,板宽,-,上轴线到梁边距离,-,下轴到梁边距离,-2*50】/,间距,+1,55,负筋:,标注长度,+,左弯折长度,+,右弯折长度,56,剪力墙钢筋计算,墙身钢筋,水平钢筋,竖向钢筋,墙端为端柱,墙端为暗柱,外侧钢筋连续通过,外侧钢筋不连续通过,外侧钢筋连续通过,外侧钢筋不连续通过,基础层,中间层,顶层,长度,根数,长度,根数,墙柱,端柱,暗柱,墙柱,暗梁,连梁,纵筋,箍筋,纵筋,箍筋,中间层,顶层,57,墙身水平钢筋,(,墙端为暗柱,),:,长度:,墙端为暗柱时:,外侧钢筋连续通过,外侧钢筋墙长,-2*,保护层,内侧钢筋墙长,-2*,保护层,+,弯折,外侧钢筋不连续通过,外侧

10、钢筋墙长,-2*,保护层,+0.65*2Lae,内侧钢筋墙长,-2*,保护层,+,弯折,根数:层高,-2*50/,间距,+1,(暗梁、连梁墙身水平筋照设),暗柱与墙身相平,58,墙身水平钢筋(墙端为端柱),长度:,墙端为端柱时:,外侧钢筋连续通过,外侧钢筋墙长,-2*,保护层,内侧钢筋墙净长,+,锚固长度(弯锚、直锚),外侧钢筋不连续通过,外侧钢筋:墙长,-2*,保护层,+0.65*2Lae,内侧钢筋:墙净长,+,锚固长度(弯锚、直锚),根数层高,-2*50/,间距,+1,(暗梁、连梁内水平筋照设),端柱突出墙身,59,墙身水平筋计算总结:,无论墙身转角为直角、丁直角、十字角甚至斜交角,墙身水

11、平钢筋的长度计算只区分墙端为端柱还是暗柱,总的来说就是墙身端为暗柱时,水平钢筋算墙长;墙端为端柱时,水平钢筋算净长,+,锚固。,60,墙身竖向钢筋,长度,基础层,需要增加插筋。,中间层层高,+,伸入上层的搭接,顶层净高,+,锚固,根数墙净长,-2*50/,间距,+1,(墙身竖向钢筋从暗柱、端柱边,50mm,开始布置),61,墙身拉筋,长度墙厚,-,2*,保护层,+,弯钩,根数墙净面积,/,拉筋的布置面积,注:墙净积是指要扣除暗(端)柱、暗(连)梁;拉筋的面筋面积是指其水平方向间距*竖向间距。,62,暗(端)柱钢筋:,纵筋,基础层,需要输入插筋(格式同墙向竖向钢筋),中间层层高,+,伸入上层的长度,顶层净高,+,锚固,如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱,所以其锚固也同框架柱相同。,箍筋:自由组合,63,暗梁,暗梁随墙走,故其钢筋计算很简单,纵筋暗梁净长,+,锚固,箍筋,64,连梁,纵筋,顶层连梁,长度洞口宽,+,左右两边锚固,中间层连梁,长度洞口宽,+,左右两边锚固,箍筋,顶层连梁,纵筋长度范围内均布置箍筋,中间层连梁,洞口范围内布置箍筋。,65,
