变压器保护整定原则演示幻灯片.ppt

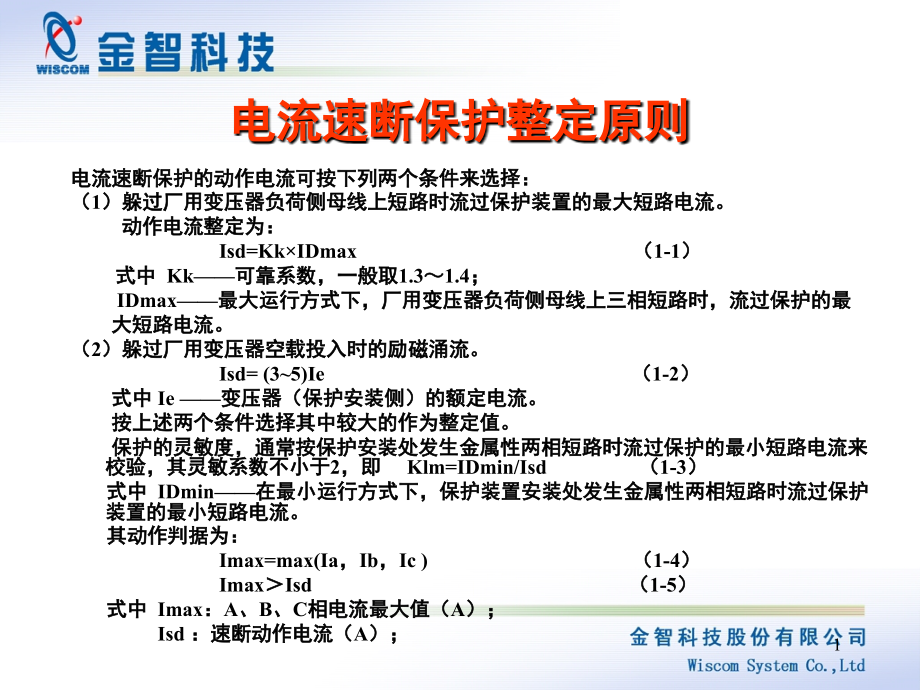

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,电流速断保护的动作电流可按下列两个条件来选择：,（1）躲过厂用变压器负荷侧母线上短路时流过保护装置的最大短路电流。,动作电流整定为：,Isd=KkIDmax （1-1）,式中 Kk可靠系数，一般取1.31.4；,IDmax最大运行方式下，厂用变压器负荷侧母线上三相短路时，流过保护的最,大短路电流。,（2）躲过厂用变压器空载投入时的励磁涌流。,Isd=(35)Ie （1-2）,式中 Ie 变压器（保护安装侧）的额定电流。,按上述两个条件选择其中较大的作为整定值。,保护的灵敏度，通常按保护安装处发生金属性两相短路时流过保护的最小短路电流来校验，其灵敏系数不小于2，即 Klm=IDmin/Isd （1-3）,式中 IDmin在最小运行方式下，保护装置安装处发生金属性两相短路时流过保护装置的最小短路电流。,其动作判据为：,Imax=max(Ia，Ib，Ic),（1-4）,ImaxIsd （1-5）,式中 Imax：A、B、C相电流最大值（A）；,Isd：速断动作电流（A）；,电流速断保护整定原则,1,为了保证动作上的选择性，过电流保护装置的动作电流应躲过接于厂用变压器（电抗器）或分支线上,需要自起动的电动机的最大起动电流之和，即 （3-1）,式中 可靠系数，取1.2；,厂用变压器（电抗器）或分支线上的额定电流；,需要自起动的全部电动机在自起动时所引起的过电流倍数。,保护装置的灵敏度 （3-2）,式中 最小运行方式下，厂用电抗器后或厂用变压器低压侧母线上发生金属性两相短路时，流,过保护装置的最小短路电流。,保护装置的动作时限应与下一级电流保护配合，即比下一级保护的最大动作时限大一个时限级,差，即 （3-3）,式中 连接在被保护厂用变压器低压侧母线上的相邻元件保护的最大动作时限；,时限级差，取0.50.7；,厂用变压器过电流保护动作时限。,其动作判据为：（3-4）,式中 ：整定的高压侧过流动作值（A）,：整定的高压侧过流动作时间（s）,高侧过流保护整定原则,2,定时限过负荷保护的动作电流应按大于额定电流整定，按下式计算,（4-1）,式中：可靠系数，采用1.05；,返回系数，0.850.95；,额定电流。,过负荷保护动作于信号。保护的动作时间应与变压器允许的过负荷时间相配合，同时应大于相间故障后备保护的最大动作时间。,过负荷保护整定原则,3,定时限过负荷保护,其动作判据为：（4-2）,式中 ：整定的高压侧过负荷动作值（A）,：整定的高压侧过负荷动作时间（s）,正常反时限过负荷保护,其动作判据为：（4-3）,非常反时限过负荷保护,其动作判据为：（4-4）,超常反时限过负荷保护,其动作判据为：（4-5）,过负荷保护整定原则,4,采用零序电流互感器获取低压变压器的高压侧零序电流，构成低压变压器的高压侧单相接,地保护。为防止在低压变压器较大的零序不平衡电流引起本次保护误动作，本保护采用了,最大相电流作制动量，其动作特性可描述如下。,式中 低压变压器高压侧零序电流倍数；,高压侧零序电流动作值（倍）；,低压变压器额定电流（A）；,整定的高压侧接地保护动作时间（s）；,高压侧接地保护动作时间（s）。,高侧接地保护整定原则,5,变压器的零序过流保护定值为：I,OLdz,=K,l,*I,dzo,（7-1）,式中 可靠系数，取1.11.15；,变压器低压侧的最大不平衡电流。,灵敏度校验：（7-2）,式中 母线单相接地故障时，流过变压器的最小零序电流；,为了方便与下一级保护相配合，可选择定时限、反时限等四种时间特性。,低侧接地保护整定原则,6,负序电流保护定值的整定按下述条件：,按躲过正常运行时不平衡电流整定，即 （5-1）,式中 变压器额定电流。,对中性点直接接地系统，当一相断线时，应与相邻线路零序电流保护在灵敏度上相配，即,（5-2）,式中 可靠系数；,流过断线点的负序电流。,对两相短路接地故障，为：（5-3）,式中 可靠系数，取1.21.3；,零序电流分支系数。,对单相接地短路时，为：（5-4）,式中 可靠系数，取1.11.2；,零序电流保护后备段的动作电流。,负序过流保护整定原则,7,灵敏度计算：,（5-5）,变压器后备保护范围末端故障时流过保护安装处的最小负序电流。,其动作判据为：,（5-6）,式中 负序过流保护电流动作值（A）；,负序过流保护动作时间（s）；,负序过流保护整定原则,8,1、差动速断保护,变压器严重内部故障时，差动保护动作电流大于最大可能的励磁涌流，差动保护无须进行二次谐波闭,锁判别，故设置差动速断保护，提高变压器严重内部短路时保护动作速度。因此，差动速断保护整定,值应躲过外部短路时最大不平衡电流和空投变压器时最大可能的励磁涌流。一般差动速断保护的动作,电流可取48倍变压器额定电流，即 （1-1）,式中 变压器的额定电流；,保护装置的动作电流。,其动作判据为：（1-2）,式中 A相差动电流；,B相差动电流；,C相差动电流；,差动速断电流整定值（A）。,变压器差动保护整定原则,9,2、分相比率差动保护,a)最小动作电流的整定。最小动作电流应大于变压器额定负载时的不平衡电流，,即 （2-1）,式中 变压器额定电流；,可靠系数，取1.31.5；,电流互感器的比误差；,变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）；,由于电流互感器变比未完全匹配产生的误差，初设时取0.05。,在工程实用整定计算中可选取 （0.20.5）。（2-2）,b)起始制动电流的整定。起始制动电流宜取 （2-3）,c)动作特性折线斜率的整定。（2-4）,式中 差动速断保护的动作电流；,整定的差动电流起动值；,制动电流；,变压器差动保护整定原则,10,3、二次谐波制动,比率差动利用三相差动电流中的二次谐波作为励磁涌流闭锁判据，动作方程为：,（3-1）,式中为A、B、C三相差动电流中的二次谐波，为对应的三相差动电流，为二次谐波制动系数（0.32）。保护采用按相闭锁的方式。,变压器差动保护整定原则,11,谢 谢,12,
