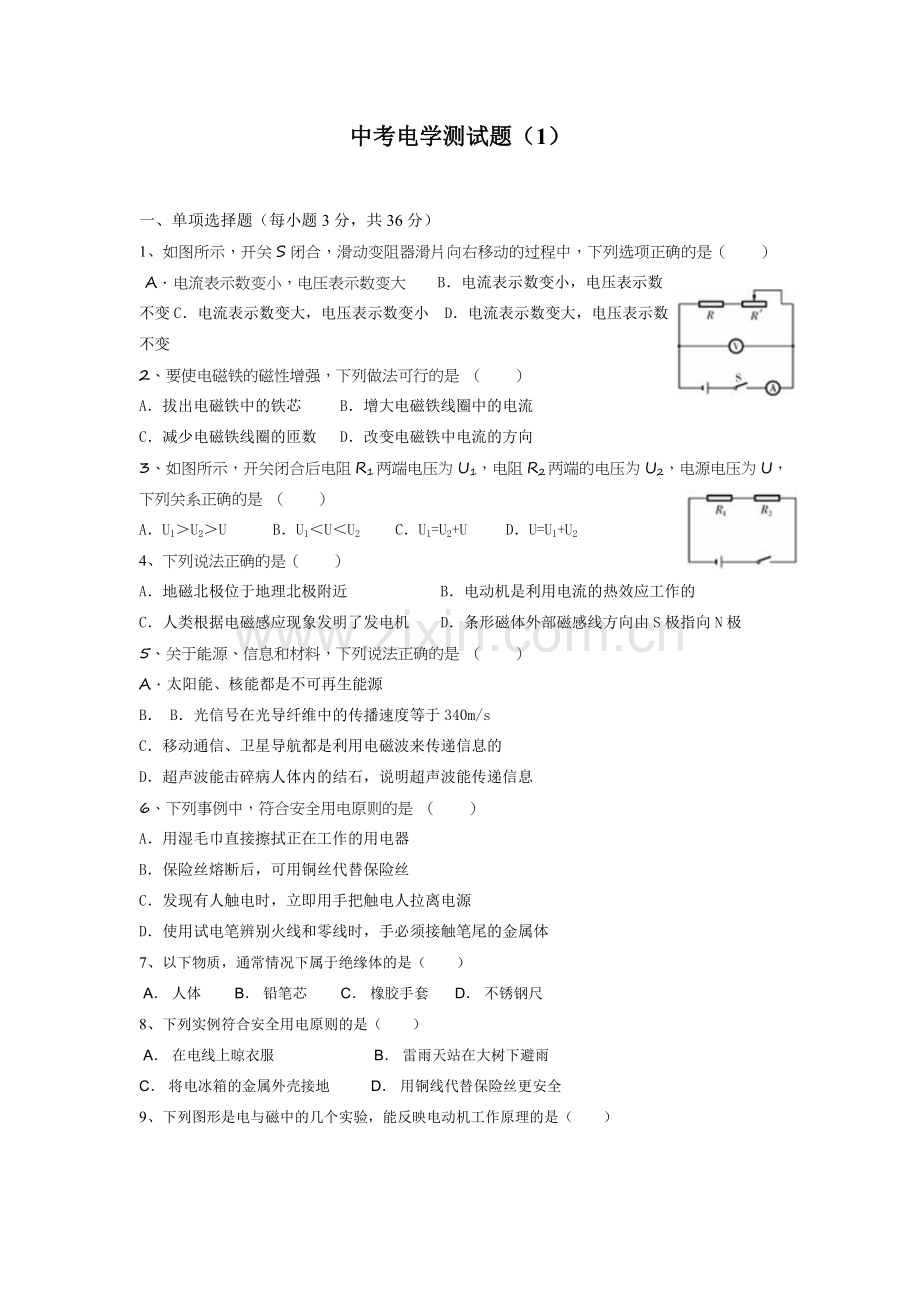

中考电学测试题（1）

一、单项选择题（每小题3分，共36分）
1、如图所示，开关S闭合，滑动变阻器滑片向右移动的过程中，下列选项正确的是（　　）
 A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数不变
2、 要使电磁铁的磁性增强，下列做法可行的是 （　　）
A．拔出电磁铁中的铁芯 B．增大电磁铁线圈中的电流
C．减少电磁铁线圈的匝数 D．改变电磁铁中电流的方向
3、 如图所示，开关闭合后电阻R1两端电压为U1，电阻R2两端的电压为U2，电源电压为U，下列关系正确的是 （　　）
A．U1＞U2＞U B．U1＜U＜U2 C．U1=U2+U D．U=U1+U2
4、下列说法正确的是（　　）
A．地磁北极位于地理北极附近 B．电动机是利用电流的热效应工作的
C．人类根据电磁感应现象发明了发电机 D．条形磁体外部磁感线方向由S极指向N极
5、 关于能源、信息和材料，下列说法正确的是 （　　）
A． 太阳能、核能都是不可再生能源
B． B．光信号在光导纤维中的传播速度等于340m/s
C．移动通信、卫星导航都是利用电磁波来传递信息的
D．超声波能击碎病人体内的结石，说明超声波能传递信息
6、 下列事例中，符合安全用电原则的是 （　　）
A．用湿毛巾直接擦拭正在工作的用电器
B．保险丝熔断后，可用铜丝代替保险丝
C．发现有人触电时，立即用手把触电人拉离电源
D．使用试电笔辨别火线和零线时，手必须接触笔尾的金属体
7、以下物质，通常情况下属于绝缘体的是（　　）
 A． 人体  B． 铅笔芯   C． 橡胶手套  D． 不锈钢尺
8、下列实例符合安全用电原则的是（　　）
 A． 在电线上晾衣服  B． 雷雨天站在大树下避雨
C． 将电冰箱的金属外壳接地  D． 用铜线代替保险丝更安全

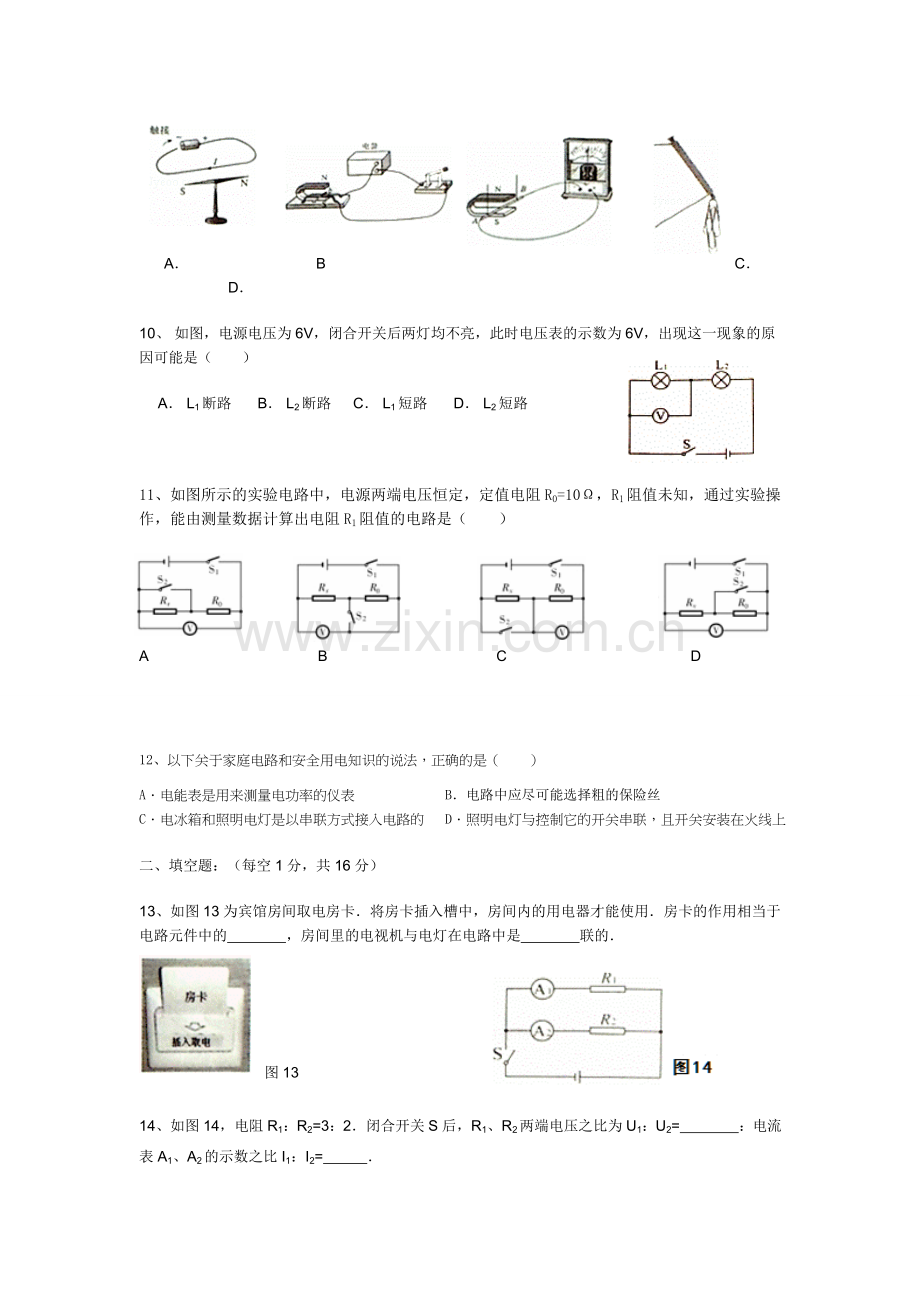

9、下列图形是电与磁中的几个实验，能反映电动机工作原理的是（　　）

A．  B C．   D．
10、 如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（　　）
　 A． L1断路  B． L2断路 C． L1短路  D． L2短路

11、如图所示的实验电路中，电源两端电压恒定，定值电阻R0=10Ω，R1阻值未知，通过实验操作，能由测量数据计算出电阻R1阻值的电路是（　　）

A B C D

12、以下关于家庭电路和安全用电知识的说法，正确的是（　　）
A．电能表是用来测量电功率的仪表 B．电路中应尽可能选择粗的保险丝
C．电冰箱和照明电灯是以串联方式接入电路的 D．照明电灯与控制它的开关串联，且开关安装在火线上
二、填空题：（每空1分，共16分）
13、如图13为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的　　　　，房间里的电视机与电灯在电路中是　　　　联的．

图13
14、如图14，电阻R1：R2=3：2．闭合开关S后，R1、R2两端电压之比为U1：U2=　　　　：电流表A1、A2的示数之比I1：I2=　　　．
15、如图15的电能表应该在　　　　V的电路中使用：图中电能表的示数为　　　　kW•h．
图15
16、用毛皮摩擦过的橡胶棒带　　　　电荷，如图16，若将此橡胶棒靠近带负电的轻小物体时会互相 　 　　　　 （选填“吸引”或“排斥”）．
17、自然界只有两种电荷，同种电荷相互____________，异种电荷相互____________．
18、在伏安法测电阻的实验中，当通过被测电阻的电流为0.2A时，与被测电阻并联的电压表示数如图所示，则电压表示数为   V，被测电阻的阻值为  Ω．

19、电能表是用来测量用电器在一段时间内消耗   的仪表．李大爷家月初和月末电能表的示数如图所示，则他家当月用电量为   kW•h．

20、原子是由原子核和核外   组成；原子核是由 和中子组成。

三、作图题：（每小题2分，共4分）
21、（1）如图，请在相应位置标出螺线管的N极和磁感线的方向．

（2））如图所示，根据小磁针静止时的指向和电流方向，在对应位置标出通电螺线管的N极和螺线管的绕线方法．

四、实验探究题：（22小题8分，23小题7分，共15分）
22、用如图甲的电路测定量定值电阻R的阻值．
（1）测量电阻的实验原理是　　　　．
（2）按图甲电路，将图乙中的滑动变阻器正确连入电路．
（3）连接电路时，开关必须　　　　，正确连接电路后，闭合开关前，滑动变阻器的阻值应 处于　　　　 值．
（4）闭合开关．将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会　　　　，当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙．由此可知被测电阻的阻值R=　　　　Ω．
（5）该同学完成一次试验后，为确保测量结果的准确性，接下来的操作是　　　　．
A．换用阻值不同的电阻再进行几次测量    B．调节滑动变阻器的滑片P到不同位置再进行．

23、在“测量小灯泡的电功率”实验中，所用的小灯泡标有“2.5V”字样，图为实验电路实物图．
（1）请根据所给的电路实物图，在虚线方框内画出相应的电路图；
（2）在闭合开关前，滑动变阻器的滑片应滑到最  端（选填“左”或“右”）；
（3）正确连接电路后，闭合开关，调节滑动变阻器，结果发现小灯泡不发光，电流表无示数，而电压表的示数几乎等于电源电压，造成这种现象的原因可能是  ；
（4）排除故障后，调节滑动变阻器，测得右表三组实验数据，则小灯泡的额定功率为   W．
电压U/V
2.0
2.5
3.0
电流I/A
0.18
0.2
0.22

五、计算题（24题11分，25、26题各9分，共29分）
24、如图是某具有保温功能的电热水壶电路原理图，额定电压为220V，当S1和S2同时闭合时，电热水壶处于加热状态；当S1闭合，S2断开时，电热水壶处于保温状态；电热丝R1=40Ω，R2=1170Ω，工作过程中不计温度对电热丝电阻的影响，电热水壶加热效率为90%．某次该电热水壶将0.8kg的水从25℃加热到100℃所用时间为280s，求：
（1）该电热水壶的额定保温功率是多少？
（2）这过程中0.8kg的水吸收了多少热量？[水的比热容c水=4.2×103J/（kg•℃）]
（3）这过程中电热水壶的实际工作电压是多少？

25、如图电路，已知R1=10Ω，R2=20Ω．闭合开关S，电压表的示数为4V．求：
（1）通过R2的电流；
（2）电阻R1消耗的电功率；
（3）1min内通过R2的电流产生的热量．

26、如图所示，电源电压保持不变，电阻R1=10Ω。开关闭合后，电阻R1支路中电流表的示数为O．4A，干路中电流表的示数为0.6 A。求：
（1）电阻R1两端的电压；
（2）电阻R2的阻值；
（3）电阻R2消耗的电功率。
