1、5.2 描述交变电流的物理量教学目标1.理解什么是交变电流的最大值和有效值,知道它们之间的关系.2.理解交变电流的周期、频率以及它们之间的关系.知道我国生产和生活用电的周期(频率)的大小.教学重点交变电流有效值概念. 教学难点交流电有效值概念及计算. 教学过程一、引入新课师上节课讲了矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时,在线圈中产生了正弦交流电.如何描述交流电的变化规律呢?生1可以用公式法描述.从中性面开始计时,得出瞬时电动势:e=Emsin t瞬时电流:i=Imsin t.瞬时电压:u=Umsin t.其中Em=NBS生2可以用图象法描述.如图所示:师交流电的大小和方向都随时间

2、做周期性变化,只用电压、电流描述不全面.这节课我们学习表征正弦交流电的物理量.二、新课教学1.交变电流的最大值(Em,Im,Um)师交变电流的最大值是交变电流在一个周期内所能达到的最大数值,可以用来表示交变电流的电流或电压变化幅度.演示电容器的耐压值.将电容器(8 V,500 F)接在学生电源上充电,接8 V电压时电容器正常工作,接16 V电压时,几分钟后闻到烧臭味,后听到爆炸声.师从这个实验中可以发现:电容器的耐压值是指能够加在它两端的最大电压,若电源电压的最大值超过耐压值,电容器可能被击穿.但是交流电的最大值不适于表示交流电产生的效果,在实际中通常用有效值表示交流电流的大小.2.有效值(E

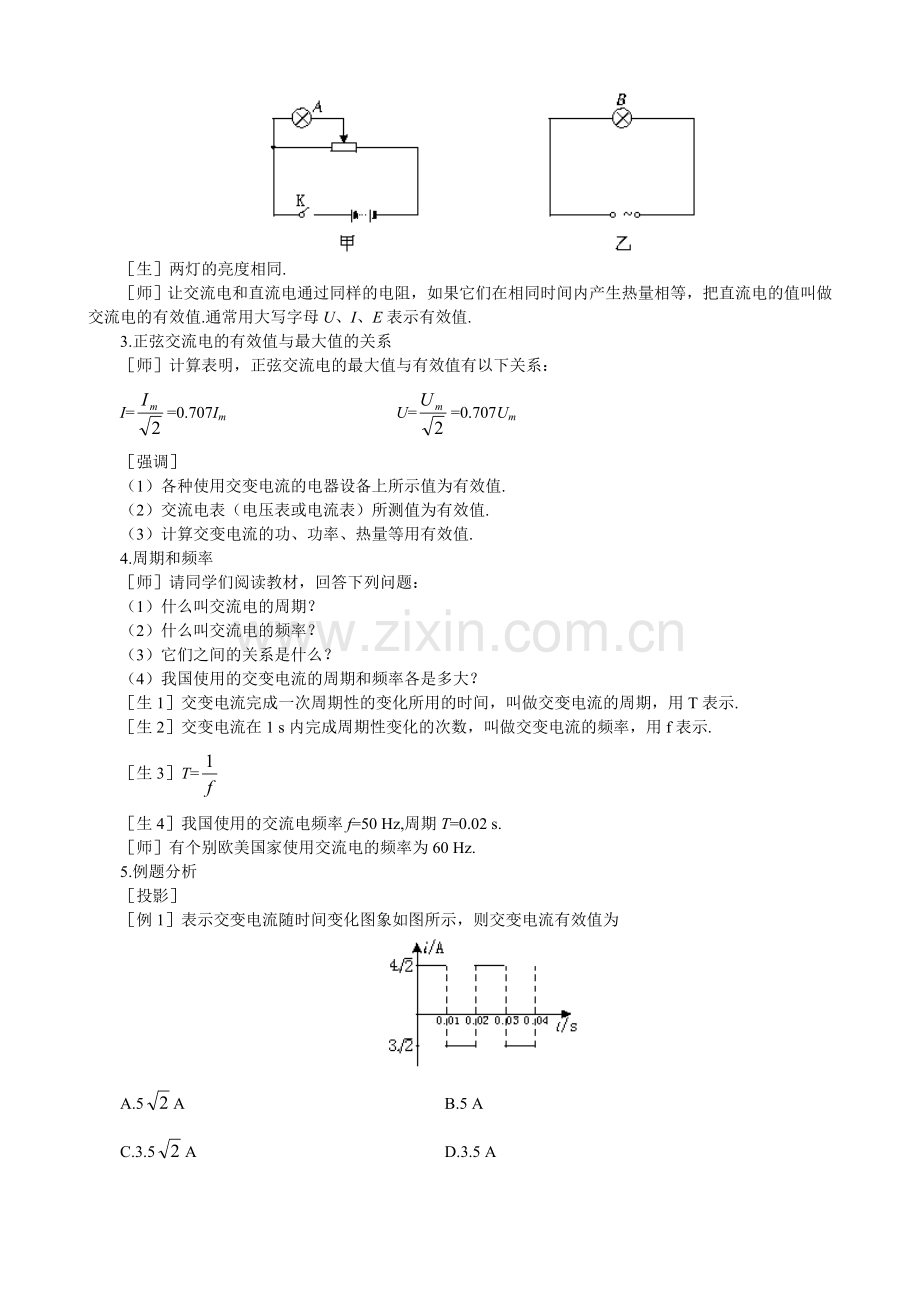

3、、I、U)演示如下图所示,将两只“6 V、0.3 A”的小电珠A、B,一个接在6 V的直流电源上,一个接在有效值为6 V的交流电源上,观察灯的亮度.生两灯的亮度相同.师让交流电和直流电通过同样的电阻,如果它们在相同时间内产生热量相等,把直流电的值叫做交流电的有效值.通常用大写字母U、I、E表示有效值.3.正弦交流电的有效值与最大值的关系师计算表明,正弦交流电的最大值与有效值有以下关系:I=0.707Im U=0.707Um强调(1)各种使用交变电流的电器设备上所示值为有效值.(2)交流电表(电压表或电流表)所测值为有效值.(3)计算交变电流的功、功率、热量等用有效值.4.周期和频率师请同学们阅读教材,回答下列问题:(1)什么叫交流电的周期?(2)什么叫交流电的频率?(3)它们之间的关系是什么?(4)我国使用的交变电流的周期和频率各是多大?生1交变电流完成一次周期性的变化所用的时间,叫做交变电流的周期,用T表示.生2交变电流在1 s内完成周期性变化的次数,叫做交变电流的频率,用f表示.生3T=生4我国使用的交流电频率f=50 Hz,周期T=0.02 s.师有个别欧美国家使用交流电的频率为60 Hz.5.例题分析投影例1表示交变电流随时间变化图象如图所示,则交变电流有效值为A.5AB.5 AC.3.5AD.3.5 A
