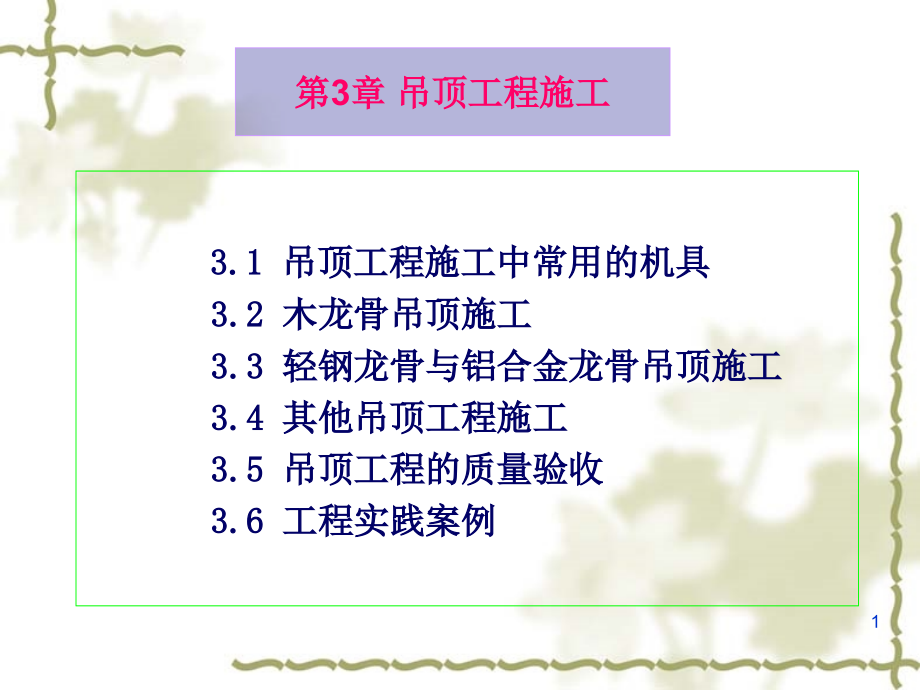

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第3章 吊顶工程施工,3.1 吊顶工程施工中常用的机具,3.2 木龙骨吊顶施工,3.3 轻钢龙骨与铝合金龙骨吊顶施工,3.4 其他吊顶工程施工,3.5 吊顶工程的质量验收,3.6 工程实践案例,1,2,3,4,5,法国软膜天花，是目前国际上最流行、最高档的天花装饰材料,6,UPVC耐老化吊顶扣板,7,德国慕尼黑某银行营业厅：对吊顶作特殊处理，,造成散射光的视觉效果。,匈牙利布达佩斯某工艺品商店：采用蜂窝状的木盒子作吊顶，衬托艺术商品。,8,9,学习目标,1.通过对不同型式吊顶施工工艺的重点介绍,对其完整施工过程有一个全面的认识。,2.通过对施工工艺的深刻理解，学会为达到施工质量要求正确选择材料和组织施工的方法，培养解决现场施工常见工程质量问题的能力。,3.在掌握施工工艺的基础上初步了解工程质量要求与验收标准。,10,学习重点,1.木龙骨、轻钢龙骨吊顶的施工工艺。,2.木龙骨、轻钢龙骨吊顶的质量验收。,3.铝合金龙骨吊顶的施工及质量验收。,4.其他型式吊顶的构造与施工工艺。,11,3.1.1 常用手工工具,制动式钢卷尺、角尺、木水平尺、钢制水平尺、线锤、墨斗等。,3.1 吊顶工程施工中常用的机具,12,3.1.2 常用机械,电锤,电动冲击钻,打钉机,电动自攻钻,微型空气压缩机,型材切割机,13,3.2 木龙骨吊顶施工,3.2.1 木龙骨吊顶的构件组成及对材料的要求,1.木龙骨吊顶的构件组成,由方木制成的龙骨组成的骨架和石膏板、胶合板、纤维板等面板构成。,图3-1 木龙骨吊顶,14,2.木龙骨吊顶对材料的要求,1）对木龙骨木方的要求,木龙骨木方型材其材质和规格应符合设计要求，通常采用50mm70 mm。,2）对胶合板材的质量要求,胶合板材按结构分为胶合板、夹芯胶合板、复合胶合板，按板的胶黏性能分为室外胶合板和室内胶合板，按板材产品的处理情况分为未处理过的胶合板、处理过（浸渍防腐或阻燃剂等）的胶合板，按板材用途分为普通胶合板和特种胶合板。,15,3.2.2 木龙骨吊顶施工,1.,工艺流程,基层检查 放线 吊杆固定 木龙骨组装,固定沿墙龙骨 骨架吊装固定 安装罩面板,16,2施工要点,1）基层检查 对屋面（楼面）进行结构检查，对不符合设计要求的及时进行处理，同时检查房屋设备安装情况、预留孔位置是否符合设计要求。,2）弹线定位 放线是吊顶施工的标准。放线的内容主要包括标高线、造型位置线、吊点布置线、大中型灯位线等。,放线的作用，一方面使施工有基准线，便于下一道工序确定施工位置；另一方面能检查吊顶以上部位的管道等对标高位置的影响。,17,确定标高线 先定出地面基准线,采用“水柱法”,图3-2 确定水平标高线,18,确定造型位置线,确定吊点位置线 在一般情况下，吊点按每平方米一个均匀布置，灯位处、承载部位、龙骨与龙骨相接处及叠级吊顶的叠级处应增设吊点。,3）吊杆固定 木龙骨吊顶大多为不上人的吊顶，固定方法有三种。,膨胀螺栓固定 用冲击钻在建筑结构面上打孔、安装膨胀螺栓后，可以将角钢固定在膨胀螺栓上。,用射钉固定 用射钉将角铁等固定在建筑结构底面。当用射钉固定时，射钉的直径必须大于5mm。,19,预埋铁件 预埋铁件可采用钢筋、角钢、扁铁等，其规格应满足承载要求，吊筋与吊点的连接可采用焊接、钩挂、螺栓或螺钉的连接等方法。吊筋安装时，应做防腐、防火处理。,图3-3 木龙骨吊顶吊点固定方法,20,4）木龙骨组装,具体做法为：在龙骨上开出凹槽，槽深、槽宽以及槽与槽之间的距离应符合有关规定，然后将凹槽与凹槽进行咬口拼装，凹槽处应涂胶并用钉子固定。,图3-4 木龙骨咬口拼装,21,5）固定沿墙龙骨,6）龙骨吊装固定,(1)单层网格式木龙骨架的吊装固定,分片吊装,骨架与吊筋固定 骨架与吊筋的固定方法有多种，常采用绑扎、钩挂、木螺钉固定等。,图3-5 木龙骨吊顶与吊筋的连接,22,骨架分片连接,叠级吊顶龙骨连接,龙骨调平与起拱,23,(2)双层木龙骨架的吊装固定,主龙骨的吊装固定,次龙骨的吊装固定,7）安装罩面板,基层板的接缝形式，常见的有对缝、凹缝和盖缝三种。,对缝（密缝）,凹缝（离缝）,盖缝（离缝）,图3-8 吊顶面层接缝处理,24,基层板与龙骨的固定一般有钉接和粘接两种方法。,钉接 用铁钉将基层板固定在木龙骨上，钉距为80mm150mm，钉长为25mm35mm，钉帽砸扁并进入板面05mm1mm。,粘接 用各种胶粘剂将基层板粘接于龙骨上，如矿棉吸声板可用1,1水泥石膏粉加入适量108胶进行粘接。,25,3木龙骨吊顶细部构造做法,1）木龙骨吊顶节点处理,阴角节点 通常用角木线钉压在角位上，如图所示。固定时用直钉枪，在木线条的凹部位置打入直钉。,图3-9 吊顶面阴角做法,26,阳角节点 同样用角木线钉压在角位上，将整个角位包住。,过渡节点,27,2）木吊顶与设备之间节点处理,吊顶与灯光盘节点,吊顶与检修孔节点处理,28,木吊顶与墙面间节点处理,木吊顶与柱面间的节点处理,与木吊顶与墙面间节点处理的方法基本相同，所用材料有木线条、塑料线条、金属线条等。,29,3.2.3 其他形式木龙骨吊顶施工,1.井格式吊顶,这类吊顶通过设置纵、横向或斜向布置的装饰梁，使它们交叉，将吊顶划分为大小不同、形状各异的格子。,图3-15 井格式吊顶,30,2.悬浮式吊顶,在承重结构下面把杆件、板材、薄片或各种形式的预制块体悬挂在结构层或平滑吊顶下，形成格栅状、井格状、自由状或有韵律感、节奏感的悬浮式吊顶。,31,3.3 轻钢龙骨与铝合金龙骨吊顶施工,331 轻钢龙骨吊顶施工,轻钢龙骨的分类方法也较多，按型材断面形状可分为C形、U形、T形和L形等形式；按其用途及安装部位可分为承载龙骨、覆面龙骨和边龙骨等。,1.轻钢龙骨吊顶的构件组成及对材料的要求,（1）轻钢龙骨吊顶的构件组成,轻钢龙骨吊顶由轻钢组装成的龙骨骨架和石膏板等面板构成。将吊顶轻钢龙骨骨架进行装配组合，可以归纳为U形、T形、H形和V形四种类型，如图3-17图3-20所示。,32,33,34,图3-17 U形龙骨吊顶示意图,35,图3-18 T形龙骨吊顶示意图,搁置式罩面板,36,图3-19 H形龙骨吊顶示意图,37,图3-20 V形直卡式龙骨吊顶示意图,38,（2）对材料的要求,1）吊顶轻钢龙骨的主件,用作吊顶的轻钢龙骨，钢板厚度为0.7mm1.5mm。,2）吊顶轻钢龙骨的配件,主要有吊件、挂件、连接件及挂插件等。,3）罩面板,罩面板可以选用石膏板、矿棉吸声板、塑料装饰板、金属装饰板等。,39,吊,件,40,挂 件,连接件,41,高品质纸面石膏板为基板，进口成型PVC贴膜，,经特殊精细贴膜工艺加工而成,42,高品质纸面石膏板为基板，经精致涂漆,压纹工艺加工而成。具有平整性好，高度阻燃，防潮防霉，无落尘，防下陷等特性。应用于各种商务大楼、办公室、大厅、饭店、休闲娱乐场所、医院、教学场所、企业生产车间的理想选择。,43,安装龙骨骨架,吊筋制作安装,安装纸面石膏板,骨架安装质量检查,缝隙处理,交验,弹线定位,质量检查,2.轻钢龙骨吊顶施工,1)工艺流程,44,2）施工要点,（1）交验,在正式安装轻钢龙骨吊顶之前，对上一步工序进行交接验收，包括结构强度、设备位置、防水管线的铺设等，上一步工序必须完全符合设计和有关规范的标准，否则不能进行轻钢龙骨吊顶的安装。,（2）弹线定位,弹线的顺序是先竖向标高，后平面造型及细部。竖向标高线弹于墙上，平面造型和细部弹于顶板上。,顶棚标高线、水平造型线、吊点位置线、吊具位置线、附加吊杆位置线。,45,（3）吊筋制作安装,预制钢筋混凝土楼板设吊筋，应在主体施工时预埋吊筋。如无预埋时应用膨胀螺栓固定，并保证连接强度。,现浇钢筋混凝土楼板设吊筋，可以预埋吊筋，也可以用膨胀螺栓或射钉固定吊筋。,（4）安装轻钢龙骨骨架,安装轻钢主龙骨,安装轻钢次龙骨,安装附加龙骨、角龙骨、连接龙骨等,46,（5）骨架安装质量检查,骨架荷重检查,骨架安装及连接质量检查,各种龙骨的质量检查,（6）安装纸面石膏板,（7）石膏板安装质量检查,（8）缝隙处理,47,3.3 轻钢龙骨与铝合金龙骨吊顶施工,3.3.2 铝合金龙骨吊顶施工,1.铝合金龙骨吊顶的构件组成及对材料的要求,铝合金龙骨吊顶是由铝合金龙骨组成的龙骨骨架和各类装饰面板构成的，,如图3-26,。,常用于活动式装配吊顶的有主龙骨（大龙骨）、次龙骨（包括中龙骨和小龙骨）、边龙骨（亦称封口角铝）及连接件、固定材料、吊杆和罩面板等。,48,图3-26 双层吊顶,49,2.铝合金龙骨吊顶施工,工艺流程：,弹线定位 固定悬吊体系 安装铝合金龙骨骨架并调平 安装饰面板,（1）放线定位,放线主要是弹标高线和龙骨布置线。,（2）固定悬吊体系,镀锌铁丝悬吊,伸缩式吊杆悬吊,简易伸缩吊杆悬吊,50,图3-29 伸缩式吊杆,a）弹簧钢片同吊杆连接 b）弹簧钢片,c）吊杆示意图 d）吊杆示意图,图3-30 简易伸缩吊杆,51,（3）安装并调平龙骨,安装时，根据已确定的主龙骨（大龙骨）位置及确定的标高线，先大致将其就位，次龙骨（中、小龙骨）应紧贴主龙骨安装就位。,（4）安装罩面板,铝合金龙骨一般多为倒T型，根据其罩面板安装方式的不同，分龙骨底面外露和不外露两种。,52,3.4 其他吊顶工程施工,341 金属装饰板吊顶施工,1.金属装饰板吊顶的构件组成,金属装饰板吊顶是由轻钢龙骨（U型、C型）或T型铝合金龙骨与吊杆组成的吊顶骨架和各类金属装饰面板构成。金属板材有不锈钢板、钛金板、铝板、铝合金板等多种，表面有抛光、亚光、浮雕、或喷砂等多种形式。,使用过程中基本上有两大类，方块形板或矩形板和条形板。方型金属吊顶分为上人（承重）吊顶与不上人（非承重）吊顶，如图3-32所示。条型金属吊顶分为封闭型金属吊顶和开敞型金属吊顶，如图3-33所示。,53,图3-32 方型金属吊顶构造图,a）上人（承重）吊顶 b)不上人（非承重）吊顶,54,图3-33 条型金属吊顶构造图,a）封闭型金属吊顶 b)开敞型金属吊顶,55,2.金属装饰板吊顶施工,（1）工艺流程,基层检查 弹线定位 固定吊杆 龙骨安装 安装金属面板,（2）施工要点,基层检查 安装前应对屋（楼）面进行全面质量检查，同时也检查吊顶上设备布置情况、线路走向等，发现问题及时解决，以免影响吊顶安装。,弹线定位 将吊顶标高线弹到墙面上，将吊点的位置线及龙骨的走向线弹到屋（楼）面底板上。,56,固定吊杆 用膨胀螺栓或射钉将简易吊杆固定在屋（楼）面底板上。,龙骨安装 主龙骨仍采用U形承载轻钢龙骨，固定金属板的纵横龙骨(采用专用嵌龙骨，呈纵横十字平面交叉布置)固定于主龙骨之下，其悬吊固定方法与轻钢龙骨基本相同。,57,方形金属面板的安装,一是搁置式安装，与活动式吊顶顶棚罩面安装方法相同；一是卡入式安装，只需将方形板向上的褶边（卷边）卡入嵌龙骨的钳口，调平调直即可，板的安装顺序可任意选择。,长条形金属面板的安装,按安装时沿边固定方法分为：卡边板和扣边板。,卡边式长条金属板，只需直接利用板的弹性将板按顺序卡入特制的带夹齿状的龙骨卡口内，调平调直即可，不需要任何连接件。,扣边式长条金属板，可与卡边型金属板一样安装在带夹齿状龙骨卡口内，利用板自身的弹性相互卡紧。,58,6）,吊顶的细部处理,墙、柱边的连接处理 方形金属板或条形金属板，与墙、柱连接处可以离缝平接，也可以采用L形边龙骨或半嵌龙骨。,图3-34 方形金属板与墙、柱边的连接,59,60,61,3.4.1 开敞式吊顶施工,1,木质开敞式吊顶施工,（1）工艺流程,基层处理 弹线定位 单体构件拼装 单元安装固定 饰面成品保护,（2）施工要点,基层处理 安装准备工作除与前边的吊顶相同外，还需对结构基底底面及顶棚以上墙、柱面进行涂黑处理，或按设计要求涂刷其他深色涂料。,62,弹性定位 由于结构基底及吊顶以上墙、柱面部分已先进行涂黑或其他深色涂料处理，所以弹线应采用白色或其他反差较大的液体。根据吊顶标高，用“水柱法”在墙柱部位测出标高，弹出各安装件水平控制线，再从顶棚一个直角位置开始排布，逐步展开。,单体构件拼装 单体构件拼装成单元体可以是板与板的组合框格式、方木骨架与板的组合格式、盒式与方板组合式、盒与板组合式等，如图3-36、图3-37所示。,63,图3-36 木板方格式单体拼装,图3-37 方木骨架与板方格式单体拼装,64,单元安装固定,吊杆固定 吊点的埋设方法与前述原则上相同，但吊杆必须垂直于地面，且能与单元体无变形的连接，因此吊杆的位置可移动调整，待安装正确后再进行固定。吊杆左右位置调整构造如图3-38所示，吊杆高低位置调整构造如图3-39所示。,饰面成品保护 木质开敞式吊顶需要进行表面终饰。终饰一般涂刷高级清漆，以露出自然木纹。当完成终饰后安装灯饰等物件时，工人必须戴干净的手套仔细进行操作，对成品进行认真保护。必要时应覆盖塑料布、编织布加以保护。,65,图3-38 吊杆左右位置的调整,图3-39 吊杆高低位置的调整,66,2.金属开敞式吊顶施工,（1）金属格片式开敞式吊顶施工,单体构件拼装 格片型金属单体构件拼装方式较为简单，只需将金属格片按排列图案先锯成规定长度，然后卡入特制的格片龙骨卡口内即可，如图3-40所示。,图3-40 格片式金属板单体构件安装及悬吊图,67,图3-41 格片型金属板的单体十字连接件,68,单元安装固定 格片型金属单元体安装固定一般用圆钢吊杆及专门配套的吊挂件与龙骨连接。,（2）金属复合单板网络格栅型开敞式吊顶施工,单体构件拼装 如图3-42和图3-43所示。,图3-42 铝合金圆筒形天花板吊顶 图3-43 利用网络支架做不同的插接形式,69,单元安装固定 此种网络格栅单元体整体刚度较好，一般可以逐个单元体直接用人力抬举至结构基体上进行安装。安装时应从一角边开始，循序展开。,（3）铝合金格栅型开敞式吊顶施工,金属格栅型开敞式吊顶施工中广泛应用的铝合金格栅，是用双层0.5mm厚的薄铝板加工而成的，其表面色彩多种多样，单元体组合尺寸一般为610mm610mm左右，有多种不同格片形状，但组成开敞式吊顶的平面图案大同小异，如GD2、GD3和GD4，分别如图3-44图3-46。,70,图3-46 GD4型格栅吊顶组装形式,图3-44 GD2型格栅吊顶组装形式,图3-45 GD3型格栅吊顶组装形式,71,施工准备 与前述各类开敞式吊顶施工准备工作相同。,单体构件拼装 当格栅型铝合金板采用标准单体构件（普通铝合金板条）时，其单体构件之间的连接拼装，采用与网络支架作用相似的托架及专用十字连接，如图3-47所示。当采用铝合金格栅式标准单体构件时，通常采用插接、挂件或榫接的方法，如图3-48。,图3-47 用十字连接件组装铝合金格栅,图3-48 铝合金格栅型吊顶板拼装图,72,单元体安装固定,一般有两种方法：第一种是将组装后的格栅单元体直接用吊杆与结构基体相连，不另设骨架支承。此种方法使用吊杆较多，施工速度较慢。,第二种是用带卡口的吊管及插管，将数个单元体担住，并相互连接调平形成一个局部整体，再用通长的钢管将其整个举起，与吊杆连接固定。第二种方法使用吊杆较少，施工速度较快。,不论采用何种安装方式，均应及时与墙柱面连接。,73,74,3.5,吊顶工程的质量验收,351一般规定,1.本节适用于暗龙骨吊顶、明龙骨吊顶等分项工程的质量验收。,2.吊顶工程验收时应检查下列文件和记录：,吊顶工程的施工图、设计说明及其他设计文件；材料的产品合格证书、性能检测报告、进场验收记录和复验报告；隐蔽工程验收记录；施工记录。,3.吊顶工程应对人造木板的甲醛含量进行复验。,4.吊顶工程应对下列隐蔽工程项目进行验收：,吊顶内管道、设备的安装及水管试压；木龙骨防火、防腐处理；预埋件或拉结筋；吊杆安装；龙骨安装；填充材料的设置。,75,5.各分项工程的检验批应按下列规定划分：,同一品种的吊顶工程每50间（大面积房间和走廊按吊顶面积30m,2,为一间）应划分为一个检验批，不足50间也划分为一个检验批。,6.检查数量应符合下列规定：每个检验批应至少抽查10%，并不得少于3间；不足3间时应全数检查。,7.安装龙骨前，应按设计要求对房间、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。,8.吊顶工程的木吊杆、木龙骨和木饰面板必须进行防火处理，并应符合有关设计防火规范的规定。,76,9.吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。,10.安装饰面板前应完成吊顶内管道和设备的调试及验收。,11.吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。当吊杆长度大于1.5m时,应设置反支撑。当吊杆与设备相遇时，应调整并增设吊杆。,12.重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。,77,352 暗龙骨吊顶工程的质量验收,本节适用于轻钢龙骨、铝合金龙骨、木龙骨做骨架，以石膏板、金属板、矿棉板、木板、塑料板或格栅等为饰面材料的暗龙骨吊顶工程的质量验收。其主控项目、一般项目及检验方法见书中表格。,78,吊顶龙骨体系中主龙骨、次龙骨分别承担什么作用？,轻钢龙骨由哪些主件和配件组成？简述其用途。,简述轻钢龙骨吊顶的施工工艺。,吊顶安装工程施工质量验收的质量标准有哪些?一般分为哪些项目和要求？,吊顶什么情况下需要起拱？其目的何在？起拱高度如何取值？,问题与思考,79,
