各种机械密封结构课件.ppt

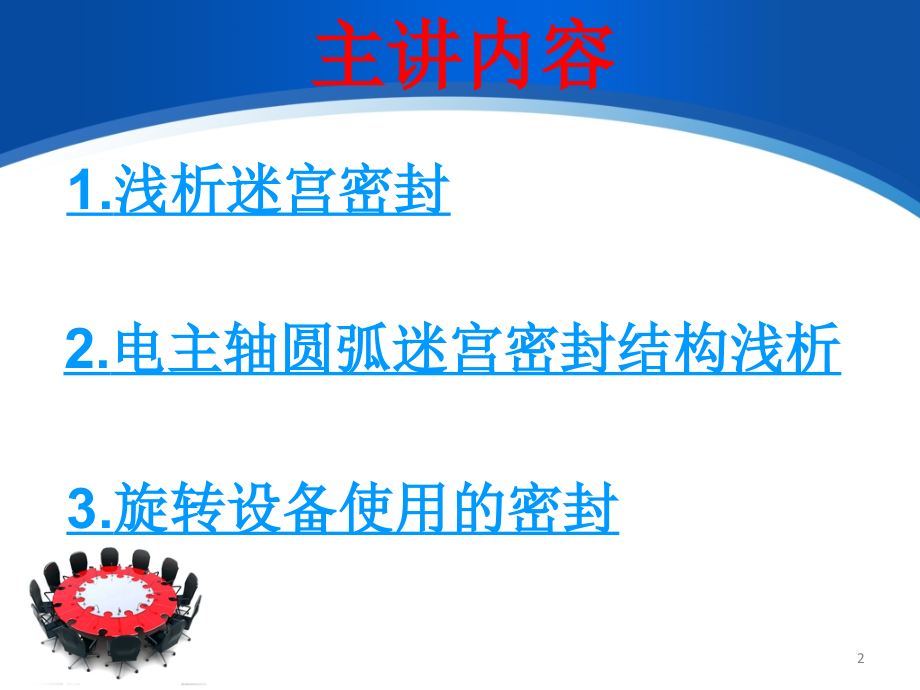

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电主轴圆弧迷宫密封,1,主讲内容,1.,浅析迷宫密封,2.,电主轴圆弧迷宫密封结构浅析,3.,旋转设备使用的密封,2,浅析迷宫密封,1.,何为迷宫密封？,迷宫密封是在转轴周围设若干个依次排列的环行密封齿，齿与齿之间形成一系列截流间隙与膨胀空腔，被密封介质在通过曲折迷宫的间隙时产生节流效应而达到阻漏的目的。,3,浅析迷宫密封,3.,迷宫密封的应用,由于迷宫密封的转子和机壳间存在间隙，无固体接触，毋须润滑，并允许有热膨胀，适应高温、高压、高转速频率的场合，这种密封形式被广泛用于汽轮机、燃汽轮机、压缩机、鼓风机的轴端和各级间的密封，其他的动密封的前置密封。,4,浅析迷宫密封,2.,迷宫密封的密封机理,流体通过迷宫产生阻力并使其流量减少的机能称为“迷宫效应”。对液体，有流体力学效应，其中包括水力磨阻效应、流束收缩效应；对气体，还有热力学效应，即气体在迷宫中因压缩或者膨胀而产生的热转换；而迷宫效应则是这些效应的综合反应，,5,浅析迷宫密封,磨阻效应：,泄露液流在迷宫中流动时，因液体粘性而产生的摩擦，使流速减慢流量（泄露量）减少。简单说来，流体沿流道的沿程摩擦和局部磨阻构成了磨阻效应，前者与通道的长度和截面形状有关，后者与迷宫的弯曲数和几何形状有关。一般是：当流道长、拐弯急、齿顶尖时，阻力大，压差损失显著，泄露量减小。,6,圆弧迷宫密封结构简析,1.,主轴,2.,旋转迷宫密封环,3.,固定迷宫密封环,4.,轴承,5.,前端盖,6.,外壳,7.,电机定子,8.,电机转子,9.,后盖,10.,航空插头,7,圆弧迷宫密封结构简析,结构特点：,由旋转迷宫密封环,2,和固定迷宫密封环,3,组成圆弧迷宫密封，密封结构为斜线和圆弧组成，内端直径较小，外端尺寸大，如有杂物通过间隙进入密封，在主轴旋转时，可有效的将进入迷宫的杂物沿切线依靠离心力方向甩出，同时在固定迷宫密封环切有若干型槽，防止杂物沿迷宫壁侵入，可有效的防止杂物越积越多，逐渐侵入到电主轴内部，而造成对主轴的损坏。,8,圆弧迷宫密封结构简析,圆弧迷宫密封优点：,电主轴圆弧迷宫密封装置，整体结构简单，操作使用方便，稳定性好，可靠性高，可有效避免有杂物进入迷宫，即使有杂物进入，也会在离心力的作用下，沿切线被甩出，可以确保使用的可靠性。,9,旋转设备使用的密封,1.,接触式密封,填充密封：,填料密封又称为压紧填料密封，俗称盘根。盘根密封是最古老的一种密封结构，在我国古代的提水机械中，就是用填塞棉纱的方法来堵住泄漏的，世界上最早出现的蒸汽机也是采用这种密封形式的。,机械密封：,机械密封是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。弹力加载机构与辅助密封是金属性纹管的机械密封我们称为金属波纹管密封。,油封：,油封是用来封油的机械元件，它将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。,10,旋转设备使用的密封,2.,非接触式密封,迷宫密封：,已经介绍过，在此不再讲,。,螺旋密封：,通常是在密封部位的旋转轴上加工出螺纹，工作时泄漏的液体充满螺纹和壳体所包含的空间，形成“液体螺母”。轴上螺纹的方向使“液体螺母”在轴旋转时产生轴向运动，促使液体不断地返回高压端。螺旋密封适用于液体粘度较大、压差较小和中等转速的场合。基本不受液体的温度限制。,磁流体密封：,当磁流体注入磁场的间隙时，它可以充满整个间隙，形成一种“液体的,O,型密封圈”。磁流体密封装置的功能是把旋转运动传递到密封容器内，常用于真空密封。,11,谢谢观赏！,Thanks!,12,
