简单电路原理图演示幻灯片.ppt

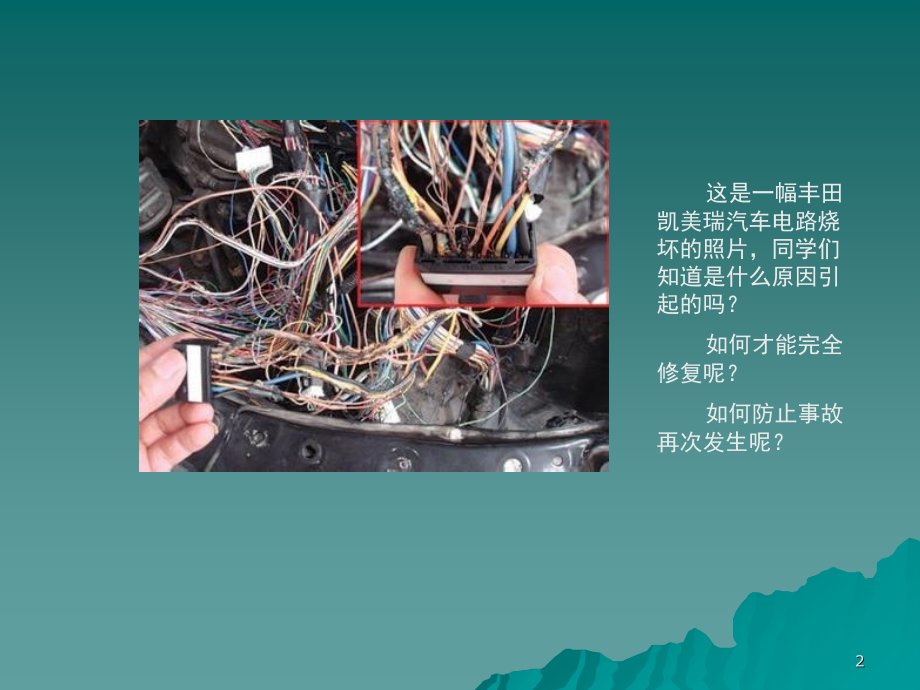

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电路原理图画法,1,这是一幅丰田凯美瑞汽车电路烧坏的照片，同学们知道是什么原因引起的吗？,如何才能完全修复呢？,如何防止事故再次发生呢？,2,了解电路原理图的优点,掌握节点的概念,掌握根据实物图画电路原理图的方法,了解画电路原理图时应该注意的问题,教学目标：,3,一、为什么要画电路原理图,电气控制柜 电子线路板,实际电路比较复杂，走线不规则，不便于理解、分析和计算,4,电路元件多种多样，不易识别,常见电阻外观,5,用为数不多的理想元件代替种类繁多的实际元件，易于识别,突出主要因素，忽略次要因素，在不影响工程实际的情况下，大大简化了电路,按照人们阅读习惯画出的电路图，便于理解、分析和计算,电路原理图的优点,汽车电路部分实物照片 对应电路图,6,二、常用元件电路符号,电源（电池）,导线,电阻,电流表,接地,开关,灯泡,滑动变阻器,电压表,接壳,7,二、常用元件电路符号,电源（电池）,导线,电阻,电流表,接地,A,V,开关,灯泡,滑动变阻器,电压表,接壳,8,三、电路图原理图画法,9,三、电路图原理图画法,电流法：,先画电源，从电源正极出发，根据电流流过元件的顺序，依次画出电路各元件，最后回到电源负极。,如果中间没有分岔，按顺序画完即可。,如果中间有分岔，还需要注意在哪点分流，又在哪点汇合。,10,例1,S,1,L,1,L,2,S,2,L,3,11,例1,S,1,L,1,L,2,S,2,L,3,S,2,12,例1,S,1,L,1,L,2,S,2,L,3,L,3,S,2,13,例1,S,1,L,1,L,2,S,2,L,3,L,3,S,1,S,2,14,例1,S,1,L,1,L,2,S,2,L,3,L,2,L,3,S,1,S,2,15,例1,S,1,L,1,L,2,S,2,L,3,L,1,L,2,L,3,S,1,S,2,16,例1,S,1,L,1,L,2,S,2,L,3,L,1,L,2,L,3,S,1,S,2,17,例1,比较实物图与原理图电流流过顺序：,实物图：电源正极、S2、L3、S1、L2、L1、电源负极,原理图：电源正极、S2、L3、S1、L2、L1、电源负极,两图电流流过顺序一致，说明原理图正确。,18,画电路原理图应该注意的问题：,L,1,L,2,L,3,S,1,S,2,L,1,L,2,L,3,S,1,S,2,合格（整齐、美观）不合格（杂乱）,19,画电路原理图应该注意的问题：,1.电路图呈长方形 2.元件分布均匀,3.不能画在拐角上 4.导线横平竖直,L,1,L,2,L,3,S,1,S,2,L,1,L,2,L,3,S,1,S,2,合格（整齐、美观）不合格（杂乱）,20,A,2,例2,S,1,L,2,S,3,L,3,S,2,A2,21,A,2,例2,S,1,L,1,L,2,S,3,L,3,S,2,A,B,A2,节点：,22,A,2,例2,S,1,L,1,L,2,S,3,L,3,S,2,A,B,A2,节点：,三条或三条以上支路相交的点，称之为节点。,为了方便描述，通常对节点命名。命名一般采用英文字母表示，如A、B、C、D等。,R1,R2,R3,I,1,I,2,I,3,A,23,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,2,A,B,A2,24,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,2,A,B,A,A2,25,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,3,S,2,A,B,A,A2,26,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,3,S,2,L,3,A,B,A,A2,27,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,3,S,2,L,3,A,B,A,B,A2,28,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,3,S,2,S,1,L,3,A,B,A,B,A2,29,A,2,例2,S,1,L,2,S,3,L,3,S,2,S,3,S,2,S,1,A,2,A,L,3,A,B,A,B,A2,30,A,2,例2,S,1,L,2,S,3,L,3,S,2,L,2,S,3,S,2,S,1,A,2,A,L,3,A,B,A,B,31,A,2,例2,S,1,L,2,S,3,L,3,S,2,L,2,S,3,S,2,S,1,A,2,A,L,3,A,B,A,B,A2,32,四、课堂总结,为什么要画电路原理图？,如何根据实物图画电路原理图（重点）。,画电路原理图注意事项。,节点的概念。,回顾了部分常用电路元件的符号。,33,如果已知电路原理图，如何连接实物图呢？,A,1,A,2,L,1,L,2,S,2,S,1,L,1,L,2,S,1,S,2,A,1,A,2,五、思考题,A2,A1,34,六、作业,如何根据实物图画电路原理图？画电路原理图应该注意哪些事项？,根据右边所示实物图，画出电路原理图。,A,2,L,1,S,1,S,2,L,2,35,Thanks!,36,
