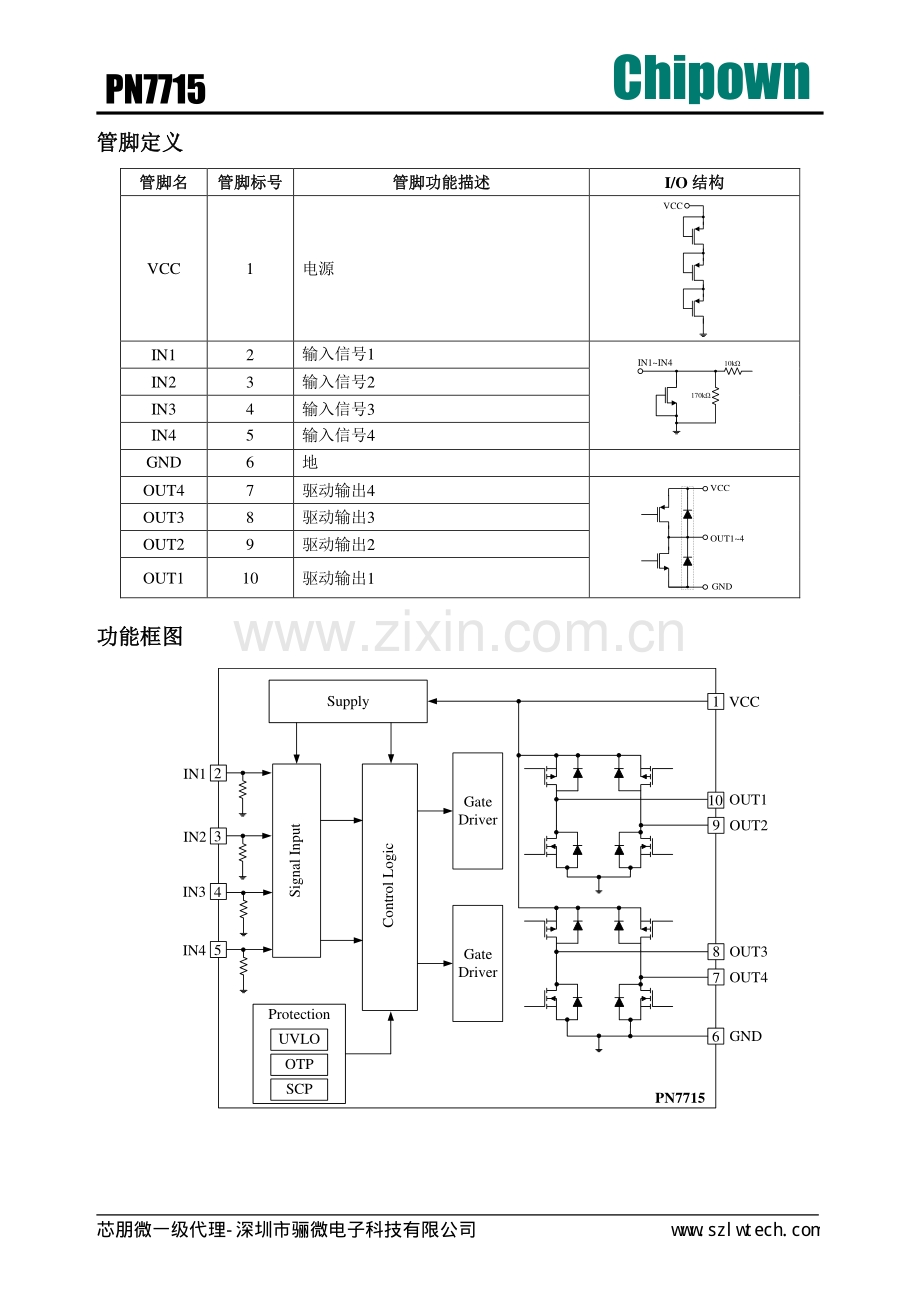

PN7715 Chipown 具有超低功耗睡眠模式的四通道直流马达驱动芯片具有超低功耗睡眠模式的四通道直流马达驱动芯片 概述概述 PN7715是一款具有超低功耗睡眠模式的四通道 直流马达驱动芯片，其可以控制马达进入正转、 反转、刹车和超低功耗睡眠模式。可驱动一个直 流步进电机也可分别驱动两个直流电机。 该芯片集成了欠压保护、过温保护、输出短路保 护等功能。 该芯片的四个输入管脚IN1、 IN2、 IN3 和IN4兼容5V和3.3V信号控制，具有良好的抗干 扰性。芯片驱动级为HVCMOS结构，高侧导通 电阻0.6ohm，低侧导通电阻0.4ohm。 特性特性 宽电源电压范围：3V20V 低导通电阻（HS：0.6ohm；LS：0.4ohm） 正转、反转、刹车和睡眠模式 超低睡眠电流：IVCC1ms） 输入管脚兼容5V和3.3V控制信号 每个H桥可提供1.5A的峰值电流，0.8A的平 均电流 异常保护反馈功能，异常保护包括： 电源欠压保护 内置过温保护 内置输出短路保护 应用领域应用领域 智能电表 智能门锁 家电 摄像头 直流步进电机 封装封装/订购信息订购信息 SSOP10L IN3 IN2OUT3 OUT4 VCCOUT1 OUT2 IN4GND IN1 订购代码订购代码 封装封装 PN7715STC-R1 SSOP10L 典型电路典型电路 PN7715 IN1 IN3 IN2 MCU OUT3 OUT4 GND VCC 3V20V OUT2 OUT1 Step Motor IN4 PN7715 IN1 IN3 IN2 MCU OUT3 OUT4 GND VCC 3V20V OUT2 OUT1 IN4 M M PN7715 IN1 IN3 IN2 MCU OUT3 OUT4 GND VCC 3V20V OUT2 OUT1 IN4 M 芯朋微一级代理-深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m PN7715 Chipown 管脚定义管脚定义 管脚名管脚名 管脚标号管脚标号 管脚功能描述管脚功能描述 I/O 结构结构 VCC 1 电源 VCC IN1 2 输入信号1 IN1IN4 170k 10k IN2 3 输入信号2 IN3 4 输入信号3 IN4 5 输入信号4 GND 6 地 OUT4 7 驱动输出4 VCC OUT14 GND OUT3 8 驱动输出3 OUT2 9 驱动输出2 OUT1 10 驱动输出1 功能框图功能框图 Gate Driver OUT1 VCC OUT2 GND IN3 IN4 Signal Input IN2 Protection UVLO OTP SCP OUT3 OUT4 Supply 4 5 3 10 1 6 PN7715 Gate Driver 9 8 7 Control Logic IN1 2 芯朋微一级代理-深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m PN7715 Chipown 极限工作范围极限工作范围 VCC 脚耐压.-0.332V IN1,IN2,IN3,IN4 脚耐压.-0.37V OUT1,OUT2,OUT3,OUT4 脚耐压-0.732V 人体模式 ESD 能力(1)（HBM）. 4kV 存储温度范围.-55150 C 管脚焊接温度 （10秒） .260 C 封装热阻 JA (2)（SSOP10L） .100 C /W 备注：(1) 产品委托第三方严格按照芯片级ESD标准(JEDEC JS-001-2014)中的测试方式和流程进行测试。 (2) 安装在指定PCB板（50mm50mm1.6mm，FR-4）上。 适用工作范围适用工作范围 VCC 电压.320V IN1,IN2,IN3,IN4电压. 05.5V 工作环境温度. -40125 C 芯朋微一级代理-深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m PN7715 Chipown 电气特性电气特性 (TA =25 C，VCC = 12V，OUT 端接 1nF 电容，特殊情况另行说明) 备注：（1）参数定义见图 1 参数参数 符号符号 测试条件测试条件 最小值最小值 典型值典型值 最大值最大值 单位单位 VCC管脚管脚 VCC 耐压 VCCBV 32 V VCC 启动电压 VCCON 3 V VCC 欠压保护阈值 VCCOFF 2.8 V VCC 欠压滞回值 VHYS VCCON-VCCOFF 0.2 V VCC 工作电流 IVCC VIN1= VIN3= 0V， VIN2 =VN4= 3.3V 1.1 1.5 mA VCC 睡眠模式电流 IVCC_SLEEP VIN1= VIN2= VIN3= 0V VIN4=0V，且1ms 10 100 nA 启动唤醒时间 TWAKE VCCVCCON，任意一个 输入为高 0.7 ms IN管脚（管脚（IN14） IN 有效高电平 VIH 2.2 V IN 有效低电平 VIL 0.6 V 下拉电阻 RPD RPD= VIN/ IIH 130 170 210 k 输入低电流 IIL VIN=0V 1 uA 输入高电流 IIH VIN=3.3V 16 20 24 uA 输出管脚（输出管脚（OUT14） High-side 功率管导通电 阻 RDSON_H 0.6 Low-side 功率管导通电 阻 RDSON_L 0.4 输出上升时间(1) Tr 10% to 90%VCC 20 ns 输出下降时间(1) Tf 90% to 10%VCC 20 ns 输入信号到输出信号 的传输延时(1) TPLH 1400 ns TPHL 1400 ns 死区时间(1) TDEAD 1000 ns 保护保护功能功能 短路保护阈值电压 VSCP 2.3 V 短路保护检测屏蔽时间 TSCP_LEB 3.5 us 短路保护重启时间 TSCP_RESET 2 ms 过温保护阈值 TTSD 160 C 过温保护滞回 THYS 40 C 芯朋微一级代理-深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m
