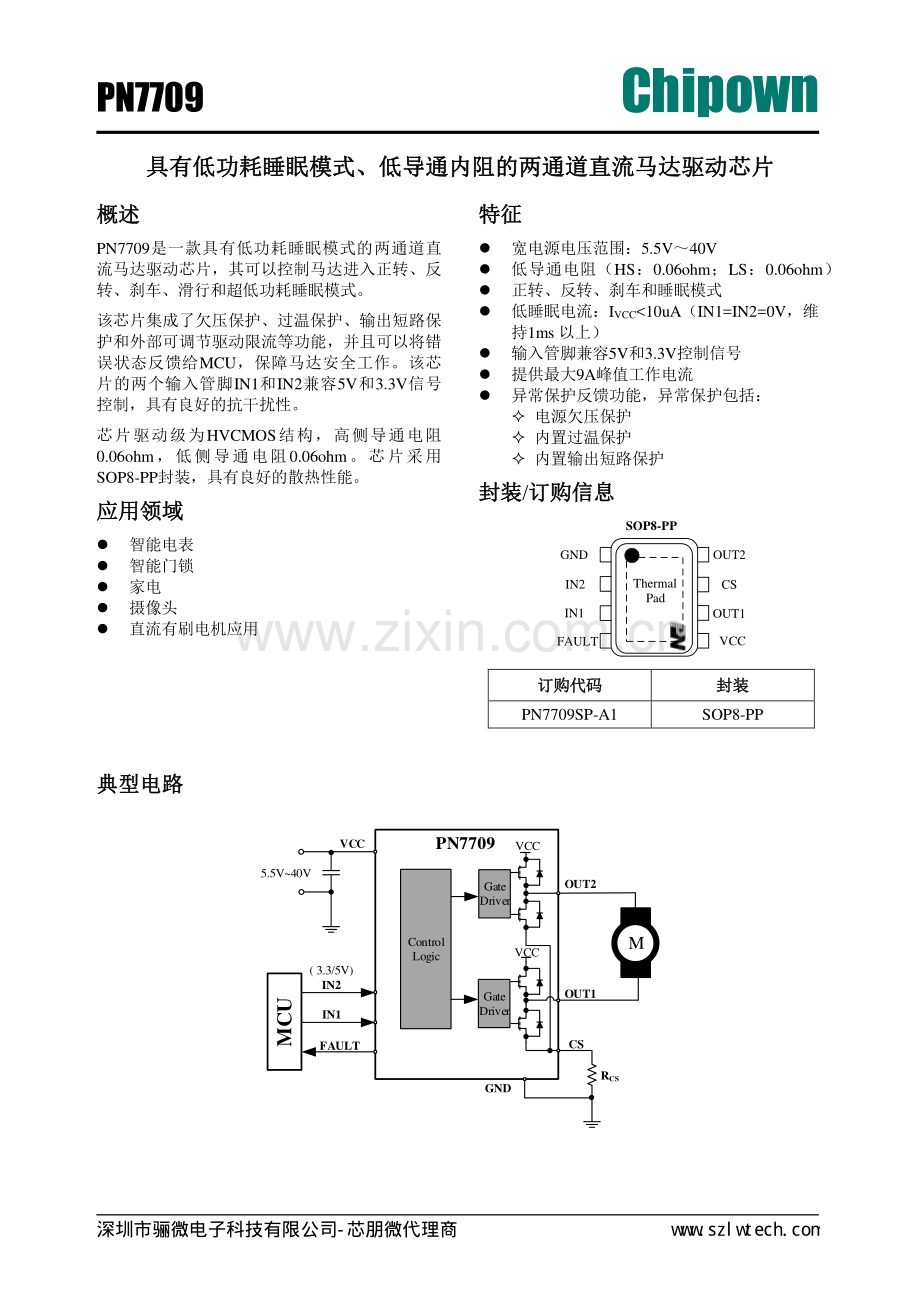

1、<p>PN7709 Chipown 具有低功耗睡眠模式、低导通内阻的两通道直流马达驱动芯片具有低功耗睡眠模式、低导通内阻的两通道直流马达驱动芯片 概述概述 PN7709是一款具有低功耗睡眠模式的两通道直 流马达驱动芯片，其可以控制马达进入正转、反 转、刹车、滑行和超低功耗睡眠模式。 该芯片集成了欠压保护、过温保护、输出短路保 护和外部可调节驱动限流等功能，并且可以将错 误状态反馈给MCU，保障马达安全工作。该芯 片的两个输入管脚IN1和IN2兼容5V和3.3V信号 控制，具有良好的抗干扰性。 芯片驱动级为HVCMOS结构，高侧导通电阻 0.06ohm，低侧导通电阻0.06ohm。芯

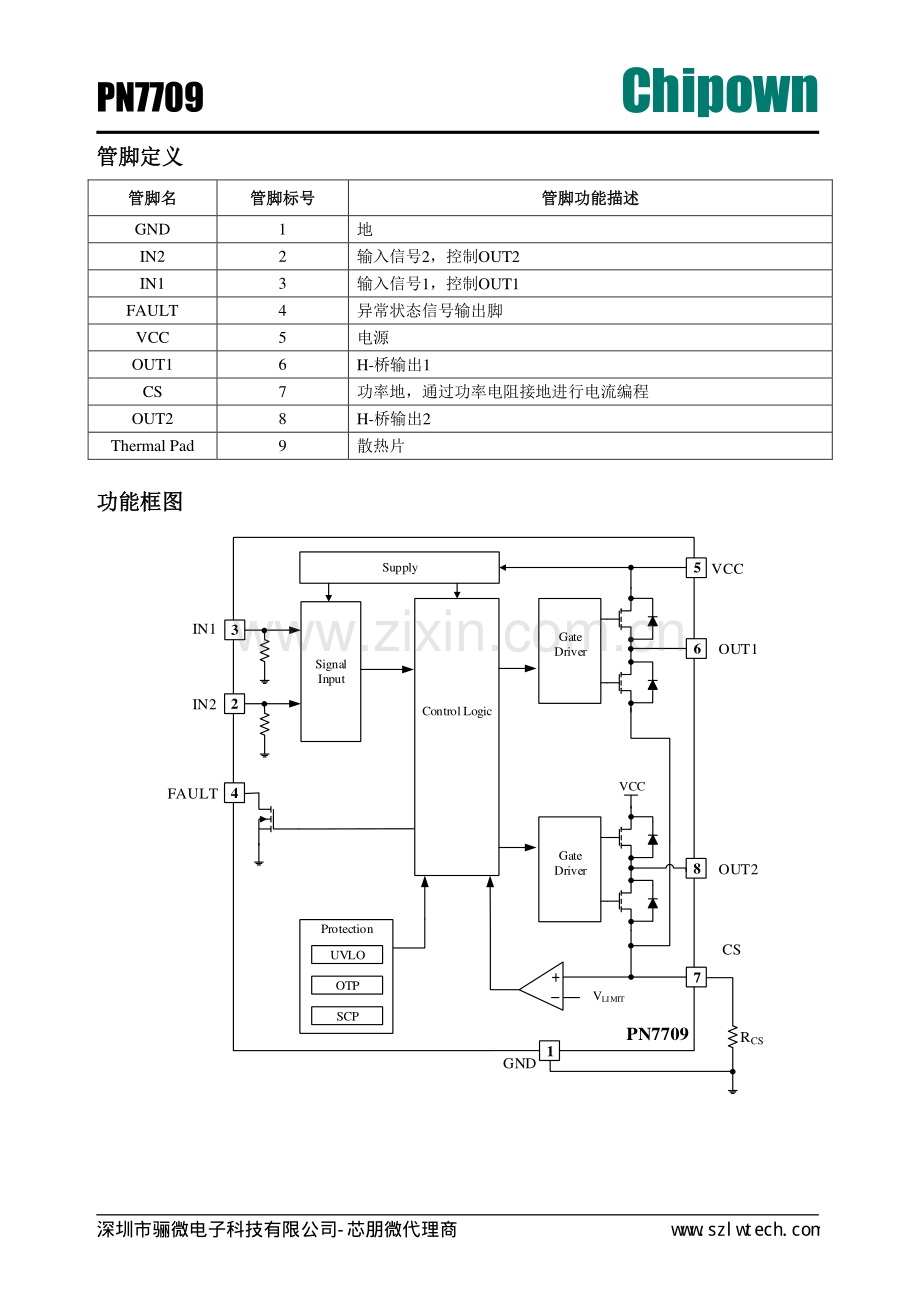

2、片采用 SOP8-PP封装，具有良好的散热性能。 应用领域应用领域 智能电表 智能门锁 家电 摄像头 直流有刷电机应用 特征特征 宽电源电压范围：5.5V40V 低导通电阻（HS：0.06ohm；LS：0.06ohm） 正转、反转、刹车和睡眠模式 低睡眠电流：IVCCVCCON，IN1或 IN2 为高 40 80 us VCC耐压 BVVCC IVCC=2mA 45 V IN 管脚（管脚（IN1、IN2） IN 有效高电平 VIH 2.1 V IN 有效低电平 VIL 0.7 V 下拉电阻 RPD RPD= VIN/ IIH 100 k 输入低漏电流 IIL VIN=0V 1 uA 输入高漏电
3、流 IIH VIN=5V 30 uA 输出管脚（输出管脚（OUT1、OUT2） High-side 功率管导 通电阻 RDS(ON)_H IO=1A，25 C 0.06 Low-side 功率管导 通电阻 RDS(ON)_L IO=1A，25 C 0.06 输出上升时间 Tr 10% to 90% VCC 300 ns 输出下降时间 Tf 90% to 10% VCC 300 ns 输入到输出变高电 平延时 TPLH 900 ns 输入到输出变低电 平延时 TPHL 900 ns 死区时间 TDEAD 350 ns 深圳市骊微电子科技有限公司-芯朋微代理商w w w .s z l w t e
4、ch .co m PN7709 Chipown 电气特性（续）电气特性（续） (TA =25 C，VCC =24V，OUT 端接 1nF电容，特殊情况另行说明) 参数参数 符号符号 条件条件 最小值最小值 典型值典型值 最大值最大值 单位单位 驱动限流编程管脚（驱动限流编程管脚（ILIMIT） 驱动限流阈值 ILIMIT RCS=200m， ILIMIT=VLIMIT/RCS 1.75 A 驱动限流基准电压 VLIMIT 350 mV 驱动限流检测屏蔽时间 TLIMIT_BLANK 启机后 ILIMIT保持时间 2 us 触发限流后关断时间 TLIMIT_OFF 触发限流后关断时间 25 us 启机最大限流阈值 TLIMIT_MAX 启机 100ms 内 5 A 保护电路保护电路 短路保护阈值电流 IOCP 9 A 短路保护检测屏蔽时间 TSCP_LEB 1.5 us 短路保护重启时间 TSCP_RESET 2 ms 过温保护阈值 TTSD 150 165 170 C 过温保护滞回 THYS 40 C 深圳市骊微电子科技有限公司-芯朋微代理商w w w .s z l w t e ch .co m</p>
