绝缘专用测试台.doc

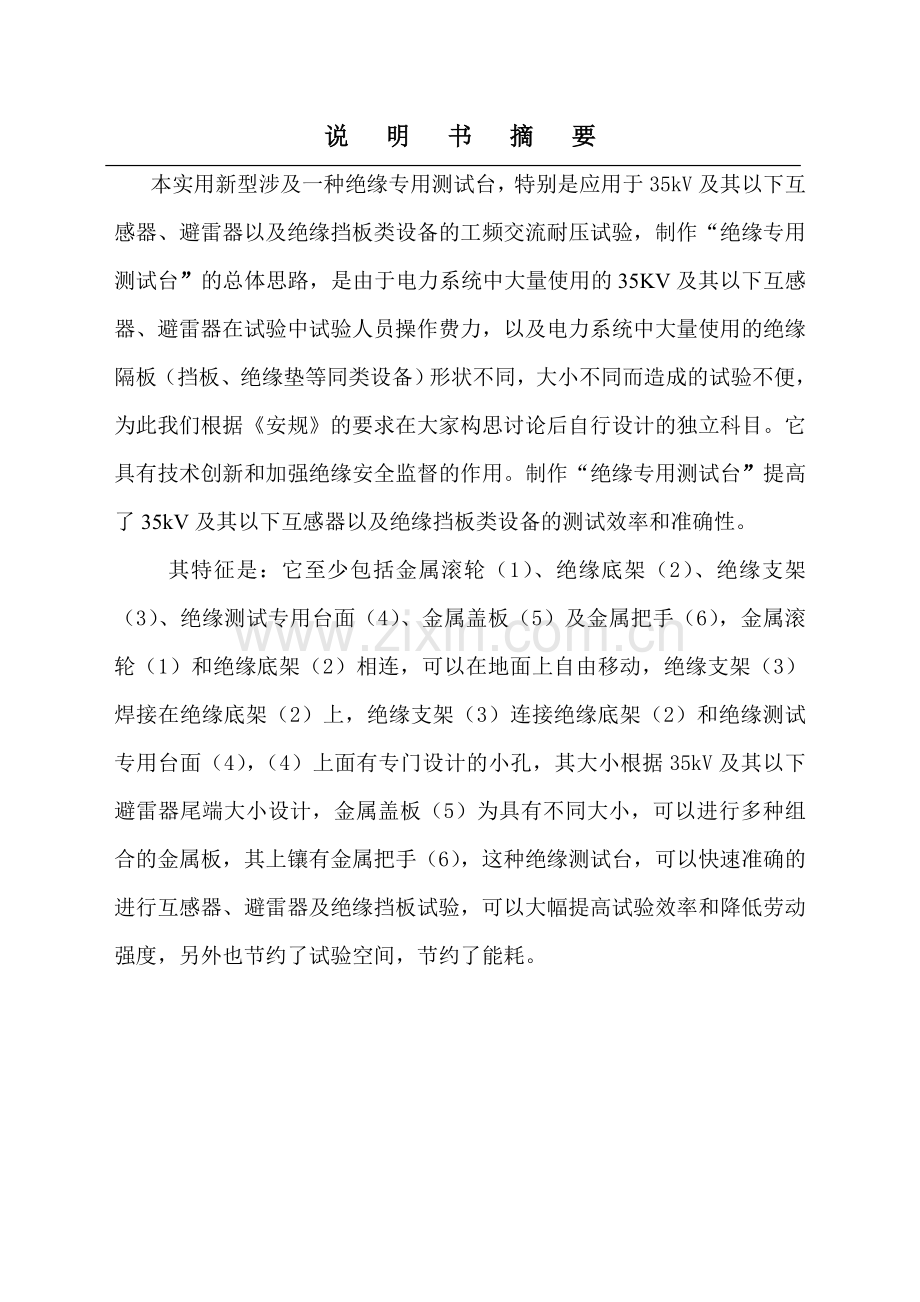

说 明 书 摘 要
本实用新型涉及一种绝缘专用测试台，特别是应用于35kV及其以下互感器、避雷器以及绝缘挡板类设备的工频交流耐压试验，制作“绝缘专用测试台”的总体思路，是由于电力系统中大量使用的35KV及其以下互感器、避雷器在试验中试验人员操作费力，以及电力系统中大量使用的绝缘隔板（挡板、绝缘垫等同类设备）形状不同，大小不同而造成的试验不便，为此我们根据《安规》的要求在大家构思讨论后自行设计的独立科目。它具有技术创新和加强绝缘安全监督的作用。制作“绝缘专用测试台”提高了35kV及其以下互感器以及绝缘挡板类设备的测试效率和准确性。
其特征是：它至少包括金属滚轮（1）、绝缘底架（2）、绝缘支架（3）、绝缘测试专用台面（4）、金属盖板（5）及金属把手（6），金属滚轮（1）和绝缘底架（2）相连，可以在地面上自由移动，绝缘支架（3）焊接在绝缘底架（2）上，绝缘支架（3）连接绝缘底架（2）和绝缘测试专用台面（4），（4）上面有专门设计的小孔，其大小根据35kV及其以下避雷器尾端大小设计，金属盖板（5）为具有不同大小，可以进行多种组合的金属板，其上镶有金属把手（6），这种绝缘测试台，可以快速准确的进行互感器、避雷器及绝缘挡板试验，可以大幅提高试验效率和降低劳动强度，另外也节约了试验空间，节约了能耗。

摘 要 附 图
150cm

90cm

小孔

6
图一 俯视图
5

4

3

2

1

图二 平视图

权 利 要 求 书

1、试验35kV及其以下互感器及避雷器和绝缘挡板的绝缘测试台，其特征是：它至少包括金属滚轮（1）、绝缘底架（2）、绝缘支架（3）、绝缘测试专用台面（4）、金属盖板（5）及金属把手（6），金属滚轮（1）连接着绝缘底架（2），绝缘底架（2）经绝缘支架（3）和绝缘专用测试台面（4）连接，绝缘支架（3）和绝缘专用测试台面（4）连接，绝缘测试专用台面（4）其上铺有金属盖板（5），金属盖板（5）上镶有金属把手（6）
2、根据权利要求1所述的试验35kV及其以下互感器及避雷器和绝缘挡板的绝缘测试台，其特征是：所述的绝缘专用测试台面（4）上有根据安规钻制的大小统一的孔洞。

说 明 书

35kV及其以下互感器及避雷器和绝缘挡板专用绝缘测试台
系统没有带专用绝缘测试台
技术领域
本实用新型涉及一种电力系统内互感器、避雷器及绝缘挡板专用试验装置，特别是应用于35kV及其以下互感器及避雷器和绝缘挡板专用绝缘测试台。
背景技术
电力系统内的互感器在电力系统的电能计量、继电保护、自动控制等装置中用于交换电压或电流，运行数量众多，长期处于工作状态，其工作可靠性对整个电力系统的安全运行具有重要意义。避雷器是电力系统中的重要电气设备之一。它的用途和作用是当系统中出现危机他所保护的设备（如发电机、变压器、互感器等）安全的各种类型的过电压时放电，限制加于被保护设备上的过电压，使之低于一定幅值，保证设备安全运行。过电压冲击波过去后，避雷器又自动切断工频续流，保证系统正常运行。绝缘挡板是一种电气绝缘安全用具，用来防护人身安全所使用的一切工器具，起作用是保证工作人员的人身安全、防止触电死亡。
发明内容
本实用新型的目的是提供一种35kV及其以下互感器及避雷器和绝缘挡板专用绝缘测试台，它提高了绝缘特性试验的整体的可靠性,增强了电网的坚强运行和可靠性。
本实用新型的目的是这样实现的，试验35kV及其以下互感器及避雷器和绝缘挡板的绝缘测试台，其特征是：它至少包括金属滚轮（1）、绝缘底架（2）、绝缘支架（3）、绝缘测试专用台面（4）、金属盖板（5）及金属把手（6），金属滚轮（1）连接着绝缘底架（2），绝缘底架（2）经绝缘支架（3）和绝缘专用测试台面（4）连接，绝缘支架（3）和绝缘专用测试台面（4）连接，绝缘测试专用台面（4）其上铺有金属盖板（5），金属盖板（5）上镶有金属把手（6）
所述的绝缘专用测试台面（4）上有根据安规钻制的大小统一的孔洞。
本实用由于采用了专门设计的绝缘专用测试台面，它可以实现互感器耐压试验、避雷器特性试验、绝缘挡板工频交流耐压试验等多项工作，安全可靠，极大的简化了工作流程、提高了试验效率，降低了劳动强度，提高了设备的试验质量，从而提高了电网运行的整体的可靠性,增强了整个电网的安全稳定高效运行。
附图说明
下面结合实施例附图对本实用新型作进一步说明：
图1是本实用新型实施例结构示意图。
图中，1.金属滚轮,2.绝缘底架,3.绝缘支架,4.绝缘专用测试台面,5.金属盖板,6. 金属把手。
图2是俯视图
图3是金属盖板和金属把手示意图
具体实施方式
如图1所示，包括金属滚轮（1）、绝缘底架（2）、绝缘支架（3）、绝缘专用测试台面（4）、金属盖板（5）及金属把手（6），底部特制金属滑轮（1）是四个可灵活转向的滑轮，可以使平台灵活的转动，在设备不方便搬运时可以灵活的运动。起到了减少人工，提高工作效率的作用。在它上面是绝缘底架（2），可以放置试验完毕的避雷器、互感器、绝缘挡板以及暂且不用的（5）金属盖板，绝缘支架（3）由试验性能良好的绝缘材料构成，可以有效的承受试验电压，保证试验顺利进行。它连接绝缘底架（2）和绝缘专用测试台面（4），绝缘专用测试台面的作用是：在它上面钻有专们设计的八个小孔（图1中未显示，在图2中标出），此小孔备根据避雷器大小设计而成，在避雷器进行耐压试验时，先将避雷器底部放入圆孔当中，起到良好的固定作用，再用短接线将相邻的避雷器短接起来可靠接地。此方法克服了以往试验避雷器时不好接线的缺点，一次可以进行八支避雷器的试验，大大提高了工作效率，现场经过试验后，取得了良好的效果。另外，在绝缘测试专用台面（4）上面也可方便的进行互感器工频耐压试验，将被试互感器放置平稳后，用地线将其连接后再进行工频耐压试验。
绝缘专用测试台的第二部分就是专门用来进行绝缘挡板试验的，它由八个大小形状不同的金属盖板（5）构成，规格分别为60*30,45*30,45*45cm（其组合方案可见下表），在其上面镶有专用的金属把手（6），可以在使用时方便的提携，这些耐压板可以方便的组合成各种形状的挡板，从而对使用中的各种绝缘罩、绝缘挡板板进行工频耐压试验，由于耐压板质量和厚度都优于薄铁皮，故而试验时能紧密接触被试物，而且由于组合方便，也可以对各种形状的被试物进行拼接。因此，绝缘专用测试台可以满足35kV及其以下互感器、避雷器的绝缘试验，也可以满足绝缘胶垫、绝缘挡板、绝缘毯等工器具的工频交流耐压试验。

60*30
45*30
45*45
60*30
60*60
105*30
/
45*30
105*30
90*60
45*75
45*45
/
45*75
90*90
表1 金属盖板（5）组合示意图
“绝缘专用测试台”装置的设计，使我们在试验中更加方便可靠。现有设计的装置保证了高压试验的安全。在进行绝缘隔板（垫、挡板等）试验时，也能有效的解决安全问题。配合耐压试验的“绝缘专用测试台”能有效的对35kV及其以下电压互感器、电流互感器进行耐压试验，并对绝缘隔板（垫、挡板等）能快速地进行试验。该设备的使用降低了人工，提高了试验效率，经过多次试验，现场改进，效果良好，效率得到了很大提升。能满足现有的工作要求。综上所述，该绝缘测试台设计合理，制造简便，运用方便，是不可多得的新型试验装置，初步得到了电力系统中的认可，具有很强的使用价值。

说 明 书 附 图
6

5

4

3

2

1

图1 绝缘专用测试台结构示意图
150cm

9
0
c
m

孔洞

图2 绝缘专用测试台俯视图

30
45

30
把手

45

30

45
45
60

图3 金属盖板示意图（单位：cm）

名称：绝缘专用测试台
《申请（专利权人》 咸阳供电局
《发明（设计）人》 张峰、刘凯、罗勇、闫鹏、潘霞、朱保忠、汤安、毛翠花
地址：西兰路30#咸阳供电局
类型：实用新型
“绝缘专用测试台”能有效的对35kV及其以下电压互感器、电流互感器进行耐压试验，并对绝缘挡板类设备能快速地进行试验。该设备的使用降低了人工，提高了试验效率，是系统中不可多得的实用性新型设备，经过多方试验，现场改进，效果良好，能适应工作要求。
“绝缘专用测试台”装置的创新思路，使我们在试验中更加方便可靠。现有设计的装置保证了高压试验的安全。在进行绝缘隔板（垫、挡板等）试验时，也能有效的解决安全问题。该设备的使用降低了人工，提高了试验效率，经过多次试验，现场改进，效果良好，效率得到了很大提升。能满足现有的工作要求。该绝缘专用测试台设计合理，制造简便，运用方便，是不可多得的新型试验装置，在现场使用中得到了试验人员及专家的一致好评，初步得到了电力系统中的认可，我们在以后的工作中，或考虑对其进一步进行改进，取得更良好的试验效果。
