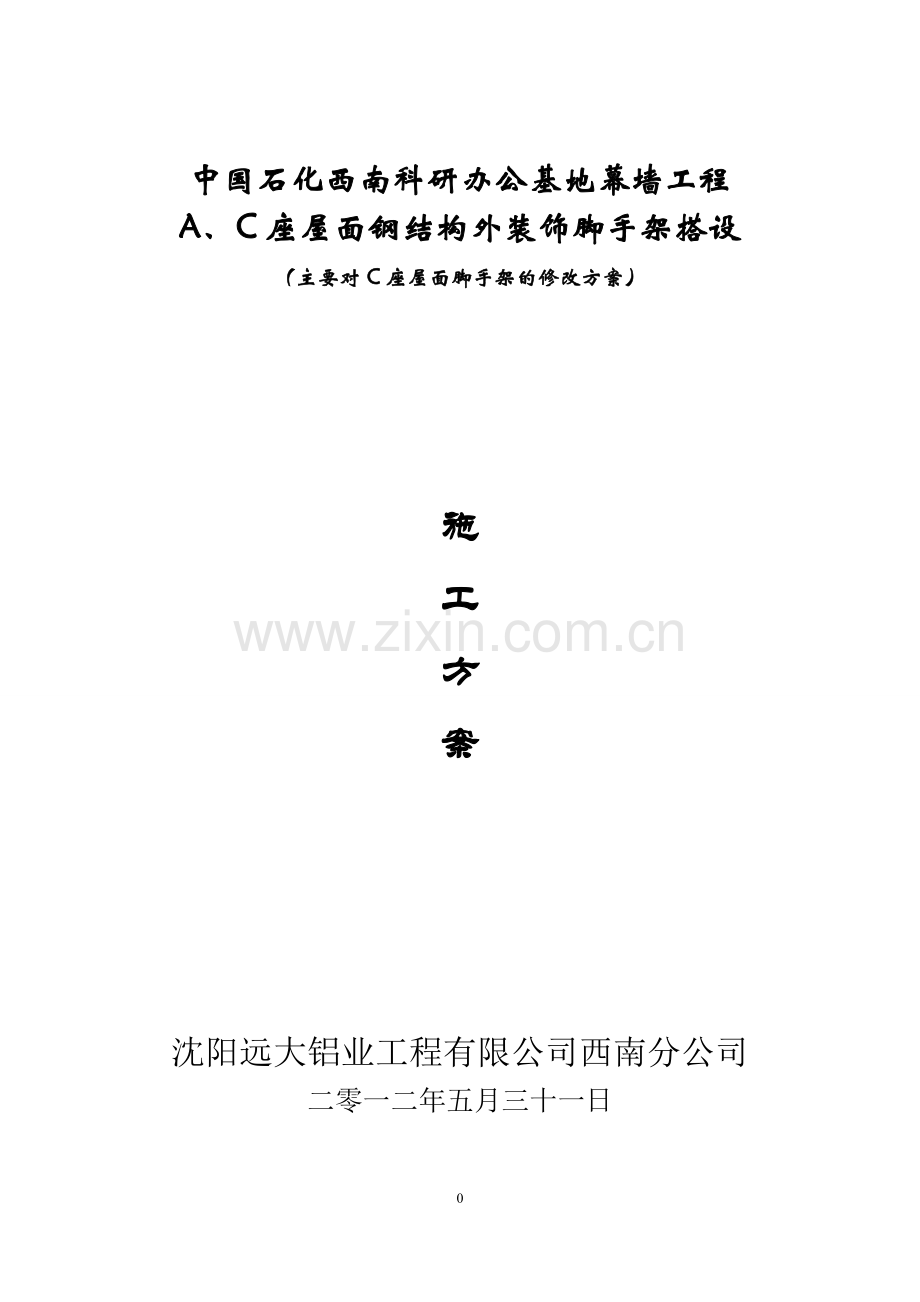

中国石化西南科研办公基地幕墙工程(完成)改4.doc

中国石化西南科研办公基地幕墙工程
A、C座屋面钢结构外装饰脚手架搭设
（主要对C座屋面脚手架的修改方案）

施
工
方
案

沈阳远大铝业工程有限公司西南分公司
二零一二年五月三十一日

目 录

一、工程概况及特点 3
二、编制依据 7
三、施工安排 8
四、施工进度计划 10
五、施工准备及资源配置 13
六、主要施工方案 15
七、质量管理计划 24
八、安全管理计划 29
九、计算书 35
十、附图 49

一、工程概况及特点
中国石油化工胜利油田西南综合管理中心项目位于高新区南部园区大源组团，由北京市建设设计研究院设计、四川兴恒信项目管理咨询有限公司监理、由中国石油化工胜利油田胜利工程（集团）有限责任公司施工总承包，现主体结构施工已完成，准备进行外墙和屋面装饰。该工程由裙楼和A、B、C三座建筑组成，建筑面积为7万m2；工程的立面造型体现了传统的中国建筑风格，在A座屋面97.5m标高处和C座屋面36m标高处，用钢结构连接向建筑物四周外伸做了个 “冠帽子”，远看醒目蔚为壮观。钢结构的“帽子”面层铝板安装施工，由沈阳远大铝业工程有限公司西南分公司承接，故屋面钢结构装饰脚手架搭、拆施工也由该公司进行。
1、A座概况
A座22层结构平面（板面标高97.5米）如下图。

A座21层结构平面（板面标高88.4米，四角板面标高88.2米）如下图。

（1）A座88.2m～97.5m标高屋面四个转角处需搭设的脚手架
A座屋面88.2m标高四个转角处需要搭设独立的“L”型满堂脚手架用于转角处外墙的铝板安装，也作为A座脚手架的一部分，高度为9.5m（9.5m以上与屋面脚手架连接成为一个整体）。
（2）A座屋面97.5m标高处需搭设满堂脚手架和外挑脚手架
A座屋面97.5m标高处需搭设满堂脚手架和外挑脚手架作为屋面“冠帽”部份装饰面层铝板安装操作架。
（3）A座的钢结构钢梁（111.65m标高）平伸出建筑物的长度为3.75m，钢结构的安装高度为14.15m，钢柱的间距为9m，四个角柱柱距为6m，中间的矩形钢柱的断面为550×550，工字钢梁的断面分别为750×500×20、500×300×16，可以作为脚手架稳定连接的固定点。A座屋顶钢结构平面和A座屋顶钢结构主梁结构平面详下图。

（4）A座屋面的北端，由于有两个10.6(m)×4.65(m)×4(m)和一个6.5(m)×3.85(m)×4(m)大的设备已经安装，其搭设脚手架的范围只有39(m)×3.5(m),使满堂脚手架无法布置立杆，只有利用屋面的钢结构做连接，用以稳定脚手架。
（5）脚手架均搭设在120厚钢筋砼屋面板上，屋面板设计活荷载为2.0KN/m2，屋面板砼强度等级为C30。
2、C座概况
C座屋顶层结构（板面标高36米）平面如下图。

（1）C座36米标高处屋面需搭设满堂脚手架和外挑脚手架
C座36米标高处屋面需搭设满堂脚手架和外挑脚手架作为“冠帽”部份装饰面层铝板安装操作架。
（2）C座钢结构钢梁（44.9m标高）平伸出建筑物的长度为2.1m，钢结构的安装高度为8.6m，钢柱的断面为400×400m，柱距为分别8.4m和9m，钢梁是550×300×20的工字钢，在距屋面3.9m处从钢柱伸出2m的水平闭合的钢挑平台可以作为外挑架的稳定连接点。
（3）脚手架均搭设在120厚钢筋砼屋面板上，屋面板设计活荷载为2.0KN/m2，屋面板砼强度等级为C30。
6、脚手架工程搭设的特点：
（1）在高空搭设脚手架；
（2）脚手架挑出建筑物4.5m，施工困难度很大；
（3）在脚手架的搭、拆过程中，必须采取有效措施，确保安全施工；
（4）由于钢结构的“帽子”都大于建筑物的外围，脚手架搭设的高度不大，但是在100m以上高空搭拆向外挑的脚手架，架子的稳定性和作业是有相当难度的。
二、编制依据
1、本工程施工图纸、施工合同及施工组织设计
2、《建筑施工组织设计规范》(GB/T50502-2009)；
3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)；
4、《钢管脚手架扣件》（BG15831）；
5、《建筑施工安全检查标准》（JGJ59-99）；
6、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）；
7、《建筑施工高处作业安全技术规范》（JGJ80—91）；
8、《建筑结构荷载规范》GB50009-2001（2006年版）；
9、《钢管脚手架扣件》GB15831-2006；
10、《碳素结构钢》GB/T700-2006；
11、《安全网》GB5725-2009；
12、《安全带》GB6095-2009；
13、《安全帽》GB2811-2007；
14、《钢结构设计规范》（GB50017-2003）；
15、《混凝土结构设计规范》 （GB50010-2010）；
16、《建筑施工计算手册》(第二版 江正荣编著)；
三、施工安排
1、建立施工组织管理机构
技术负责人：赵洋
工 长 谭毅

安 全 员 江恒

质 量 员 张志

材 料 员 施希界

脚手架施工负责人：周应山
架工班组
项目经理：马俊亭

2、施工组织管理机构成员及其主要职责
机构人员
主 要 职 责
项目经理
1、项目经理是质量、安全、环保、工期、成本的第一责任人，对施工的全过程和用户负责。 2、负责脚手架工程的施工组织、管理和相关施工措施的实施。3、负责脚手架施工所需资源的组织、调配（包括人力、物资、资金、设备等）。 4、领导实施各项管理目标及保证措施，并对实施过程监督。协调脚手架施工的穿插和交叉流水作业。 4、负责与业主、监理单位、设计单位的总体协调与勾通。 5、负责项目创优工作的总体策划与安排布署，对实施过程进行监督。
技术负责人
1、负责脚手架工程施工技术管理工作。具体负责组织相关人员编制《专题施工方案》和进行该方案的交底工作，领导新技术、新材料、新工艺的引进和推广应用。 2、组织领导三大体系的培训、实施与监督考核。 3、负责审核项目物资计划及工程物资需用计划。 4、负责组织相关人员对脚手架工程的检查验收工作。
安全员
1、负责脚手架工程施工的安全管理工作，监督和指导安全体系的有效运行； 2、负责安全检查与监督工作；3、负责员工的入场教育、考核；负责安全防护措施的落实、防护用品的使用以及安全管理过程中的检查与整改。4、按GB/T28001-2001职业健康安全管理体系实施安全管理及监督 5、现场消防设施的管理与检查，消防培训。
质量员
1、负责脚手架施工质量检查与监督工作，监督和指导分包单位质量体系的有效运行； 2、负责质量事故的调查和分析，根据处理方案对质量的整改进行监督；3、参与负责组织脚手架工程的检查验收。
材料员
负责有关脚手架材料的进场、验收、堆放和租赁结算等工作
工长
1、具体负责外脚手架施工的安排、管理及技术交底工作。 2、负责组织施工技术保证资料的汇总及管理。 3、负责各专业施工班组的交叉、流水作业的组织和协调工作。4、主持外脚手架施工各工序的自检、互检和交接检工作。 5、按照项目部的施工进度安排组织作业班组进行外脚手架的施工。
脚手架施工负责人
负责组织脚手架搭、拆施工作业。
3、施工总体安排
本脚手架搭、拆施工应根据幕墙装饰施工和屋面装饰铝板面层安装施工计划安排要求进行。组织12个架工6个普工进场施工，根据计划安排，由3个架工配1个普工组成四个作业小组、2个普工做平面辅助配合进行脚手架搭、拆施工。
（1）根据现场施工生产的安排，先进行A座四大角（标高88.2m）的独立满堂脚手架搭设，当架体搭设升高到屋面(标高97.5m)时，开始搭设A 区屋面满堂架和外挑架。
（2）A座屋面满堂脚手架和外挑架搭设完成后进行C座屋面满堂架和外挑架。
（3）在安装造型钢龙骨时，可以根据需要全面安排作业，但是铝板面层的安装，必须是以一个操作面水平方向循环流水，从上到下的施工顺序（如一步架的工作面，分为两个施工段），这样有利于拆架。
（4）搭拆脚手架的材料，利用现场现有塔吊运送到指定位置，尽量不用施工物料机。
（5）架子全部完成后，由项目部技术负责人负责组织检查验收，合格后方可安排作业班组上架作业。
（6）架子使用过程中，应派专人进行日常检查和维护，脚手架的拆除应从上至下分层进行。
四、施工进度计划
本脚手架施工工期按屋面装饰面层铝板安装施工和幕墙装饰施工进度计划安排穿插进行。
1、先搭设A座屋面四角的满堂脚手架，再搭设A座屋面满A 区屋面满堂架和外架。
2、A座屋面满堂脚手架和外挑架搭设完成后进行C座屋面满堂架和外挑架。
3、A座、C座屋面满堂脚手架和外挑架搭设完成后进行检查验收，合格后投入使用。
4、对脚手架进行检查维护，确保安全使用。
5、待操作层幕墙装饰施工和屋面装饰铝板面层安装施工完成后由上至下逐层拆除脚手架。
6、脚手架搭拆施工进度计划详下表。

11

施工进度计划
分部分项项目名称
2012年
2月
3月
4月
5月
6月
7月
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
110
115
120
125
130
135
140
145
150
155
160
165
A座屋面四大角脚手架搭设

A座屋面脚手架搭设

C座屋面脚手架搭设

脚手架检查验收

脚手架维护使用

A座屋面脚手架拆除

C座屋面脚手架拆除

五、施工准备及资源配置
1、施工准备
（1）结合现场实际情况和操作班组的技术水平，制定切实安全可行的施工方案，按程序上报公司技术部门审批后，再请专家组对施工方案进行专项评审，并根据专家组的评审意见进行改进。
（2）施工方案同时报送设计院和钢结构专业公司，确认施工方案对钢结构没有影响并征得同意后，再组织实施方案。
（3）组织作业班组学习施工方案，特别是架子挑出部分的一些搭设要求，必须按照施工方案实施，同时做详细地安全技术交底。
（4）需要机械设备配合和架子搭设范围下的其他作业班组避让错开的事宜，提前通知联系，共同配合好工作，以免造成产品破坏和安全事故。
（5）根据施工方案脚手架搭设的要求，提出需用劳动力和材料的进场时间和计划。
（6）按照要求对钢管、扣件、脚手板、安全网等构配件进行检查验收，不合格产品不得使用。
2、资源配置
（1）劳动力配置
劳动力配置计划
序 号
工 种
单 位
数 量
备 注
1
架 工
人
12

2
普工
人
4

注：电工、起重工等人员按基础、主体和装饰施工阶段配置，不另增人员。
（2）物资配置
材料需用量计划
序号
材料名称
规格
单位
数量
备注
1
钢管
外径φ48 壁厚3.5
m
19000
壁厚≥3.2mm
2
扣件
直角扣件
个
3000

旋转扣件
个
500

对接扣件
个
800

3
脚手板
木脚手板 50厚、长3500
块
300

4
挡脚板

m2
50

5
安全平网
宽度不少于3000
m2
1000

6
密目安全网

m2
4800

7
竹胶板
1000×2000
张
120

8
对拉螺栓
伸缩为8cm
根
80

9
白麻绳
长30米;
根
8根

10
钢丝绳
6×19 φ15.5长5000
根
50

6×19 φ15.5长7000
根
50

（3）机具配置
机具需用量计划
序号
机具名称
规格型号
单位
数量
备注
1
扭力扳手

把
1
扣件扭力矩检查
2
电动葫芦
2t
台
1
紧固钢丝绳用
3
紧线钳

把
1
紧固钢丝绳用
注：垂直运输机械主要利用现场已安装的塔吊

六、主要施工方案
1、脚手架搭设参数
（1）A座屋面脚手架搭设参数
A座屋面脚手架搭设参数
脚手架搭设高度(m)
13m
纵、横向水平杆布置
纵向水平杆在横向水平杆上
立杆纵距(m)
1.6m
立杆型号
Φ48 × 3.5(壁厚≥3.2mm)
立杆步距(m)
1.6
立杆横距(m)
1.6 m
钢丝绳支撑道数
4(四大角)
连墙件布置方式
刚性连接方式
扫地杆
距地200mm
钢管“井”字箍
2道
（2）C座脚手架搭设参数
C座脚手架搭设参数
脚手架搭设高度(m)
7.7m
纵、横向水平杆布置
纵向水平杆在横向水平杆上
立杆纵距(m)
1.6 m
立杆型号
Φ48 × 3.5
立杆步距(m)
1.6 m
立杆横距(m)
1.8 m
钢丝绳支撑道数
4(四大角)
连墙件布置方式
刚性连接方式
扫地杆
距地200mm
钢管“井”字箍
2道
2、脚手架搭设工艺流程
立杆定位放线→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装斜撑、剪刀撑→安装连墙件→操作层栏杆搭设→扎安全网→作业层铺脚手板和挡脚板→检查验收,合格后投入使用→维护→拆除。
3、 A座脚手架搭设施工要点
（1）四大角88.2m～97.5m标高处的独立架搭设
①根据现场结构情况，架子搭设的范围为两个3.5×6面积正交成“L”型，要搭设的独立架按1.6m的间距布置立杆，长向布置7根，短向布置3根，步距按1.6m布置，直到架子升高到97.5m标高。立杆下用50×300木脚手板垫底。
②该段脚手架搭设高度为9m，独立脚手架要尽量利用建筑物的三个角柱和四条边梁与结构进行可靠连接。架子与建筑物的竖向连接点，分别设在三个角柱的0.3m、3m、5.7m、8.5m标高位置；水平连接点分别设在边梁的两端和中间三个点，在已砌好的砖墙上打小洞，用短钢管把架子固定在柱子和边梁上。
③在按1.6m布置架子立杆时，长方向可能有一点出入，在调整时，立杆间距应≤1.6m，而且不能在架体交叉部位，以免影响架子的连接。
（2）A座屋面97.5m标高处的装饰脚手架搭设
结合屋面钢结构的布置情况，钢结构顶端伸出建筑物的长度为3.75m,钢结构的安装高度为14.15m,角柱间距为6m,中间钢柱的间距为9m,钢柱的断面为550×550，工字钢梁的断面为750×550×20、700×500×20、500×300×20。操作架必须向外挑4.5m才能满足施工要求。
①装饰脚手架以三排架的形式搭设，建筑物的四面分为两个作业小组，同时开始搭设，以有利于架体稳定和相互连接；架子的横向第一排立杆，从紧靠建筑物边的女儿墙向内开始布置，立杆下用50×300木脚手板垫底；立杆间距为1.6m,一共排3排；纵向立杆从中间向两边按1.6m间距布置，长边一共排29排，短边一共排23排（立杆间距可以在钢柱位置做适当调整，但不能大于1.6m）。
②架子的搭设高度为八步13m（架子12.8m扫地杆0.2m），从第一步架开始，操作脚手架与四大角的独立架相互连接，合为一体后，同时向上搭设，使上下架形成一个整体。
③操作脚手架与钢结构柱子的“井”字箍连接，从扫地杆开始，以上每一个步距都连接，直到架子顶部。
④当架子搭设到第五步（距屋面8m高）时，架子的上水平杆开始每上升一步就向外挑出1.6m，第七步架的上水平杆伸出后，架子向外伸出的长度为4.8m（钢结构向外伸出的长度为3.75m），还有1m的操作面，架子在功能上满足使用要求；
⑤在搭设外伸挑出的脚手架时，屋面内的三排脚手架必须高于操作面至少一步架，这样，操作人员的安全带才有地方挂。
⑥为了保证架子在搭、拆过程中的稳定，在外伸第一根水平杆的同时，按45°布置斜（撑）杆1，斜杆1间距同立杆；在搭设完第六七步架时，开始从8m处设置钢丝绳拉结，每两钢柱之间设两道(3m一道)，上点固定在钢结构的第三道工字横梁上，用花蓝螺栓拧紧。在架子搭设全部完成后，脚手架挑头用钢丝绳作拉接，两跨一拉（详图）。
⑦在架子上升到12.8m时，在距屋面12.65m高的钢横梁处，用钢管设置“井”字型箍，间距3m一道，把架子 “吊”在横钢梁上；“井”字型箍与钢管间空隙，用木楔子对楔固定牢实（详图）。
⑧最后在钢结构的主梁上（标高111.65m），从梁端的0.5m、2m处设置两道“井”字型吊箍，把挑出部分吊起来（详图）。
⑨在操作脚手架的搭拆过程中，要设法尽量利用钢结构的梁和柱，在架未形成之前，用钢管和钢丝绳多做一些辅助拉接，确保搭拆安全。
⑩架子的稳定连接完成后，分别在架子的第四步和第六步架的水平杆位置，各满铺一道水平安全网；外立杆和外斜杆上，先铺一道平网，上面再铺一道密目网（详图）。
⑪为了作业人员上下架的方便，在建筑物南、北面架子的中间，各搭设一个上人跑道。
4、C座屋面脚手架搭设要点
C座的操作脚手架看似相对要简单一些，搭设高度要小一点，但实际上这个脚手架在搭设上是有一定难度的；因为整个架子从第一步开始，就要向外挑，架子绝大部分都悬挑在建筑物外，所以，脚手架搭拆施工的关键，是在架子的搭、拆过程中，即如何把悬挑部分的荷载转移到钢结构和屋面上的架子上来，只有保证了架子荷载的安全转移，架子的搭设才能安全。
（1）操作架需要搭设五步7.7m高（1.5×5+0.2＝7.7m），就能够满足施工要求，根据现场的条件来看，可以把屋面内架子的立杆设为两排，把钢柱子包在架子内，并用“井”型箍把钢柱箍紧，以作为脚手架稳定的依靠。
（2）立杆的纵距布置为1.6m，横距1.8m，架子步距设为1.6m；架子从第二步向外伸出1.5m，架子升高到第四步时，再向外伸出1.5m，这样在7.7m高架上，有0.9m的操作面能够满足使用。
（3）屋面内的两排脚手架搭设完第三步时，先在搭设第一根外伸水平杆上立立杆，用钢管在第一根钢梁上先锁一个“U”字扣作为拉接点，把架子的荷载，分担在钢平台的边梁上，每两跨布置一道。（详图）
（4）第四步架子搭设完后，做第二道连接点，并支撑在第二次挑出部位，另一端连接在最上面钢结构从外到内第二根钢梁上，每两跨布置一道(同第一道连接点交错)。
（5）脚手架全部搭设完毕后，在第五步架的护手栏杆上，做“F”字箍把架子连接在44.9m标高的边横梁上，每6米设一道。（详图）
5、钢丝绳夹使用注意事项：
（1）钢丝绳夹应按下图所示方法把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上，钢丝绳夹不得在钢丝绳上交替布置。

钢丝绳夹的正确布置方法

（2）每一连接处所需钢丝绳夹的最少数量如表所示。
钢丝绳夹使用数量和间距
绳夹公称尺寸（mm）
（钢丝绳公称直径d）
数量（组）
间距
≤18
3
6~8倍钢丝绳直径
19~27
4
28~37
5
38~44
6
45~60
7
（3）绳夹正确布置时，固定处的强度至少为钢丝绳自身强度的80%，绳夹在实际使用中受载1、2次后螺母要进一步拧紧。
（4）离绳环最近处的绳夹应尽可能地紧靠绳环，紧固绳夹时要考虑每个绳夹的合理受力，离绳环最远处的绳夹不得首先单独紧固。
（5）为了便于检查接头，可在最后一个夹头后面约500mm处再安一个夹头，并将绳头放出一个“安全弯”。当接头的钢丝绳发生滑动时，“安全弯”即被拉直，这时就应立即采取措施。

安装钢丝绳夹放“安全弯”方法
6、脚手架搭设的构造要求
（1）纵向水平杆的构造应符合下列规定
①脚手架纵向水平杆应设置在立杆内侧，其长度不宜小于3跨。
②纵向水平杆接长主要采用对接扣件连接，采用对接或搭接接长时应符合下列规定：
纵向水平杆的对接扣件交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3，如下图：

（2） 横向水平杆的构造应符合下列规定：
①主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。
②作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；
（3）脚手板的设置应符合下列规定：
①、作业层脚手板应铺满，铺稳；
②、木脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130～150mm,两块脚手板外伸长度的和不应大于300mm，如下图；脚手板 搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，如下图：

③作业层端部脚手板探头长度应取150mm,板长两端均应与支承杆可靠地固定。
（4）立杆的构造应符合下列规定：
①脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
③立杆必须用连墙件与建筑物可靠连接，连墙件布置按2步3跨设置。
④立杆接长必须采用对接扣件连接。对接应符合下列规定：
立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；
（5）连墙件的构造应符合下式规定：
连墙件中的连墙杆呈水平设置，连墙件必须采用可承受拉力和压力的构造。
⑤当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45°～60°之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。
（6）水平安全网
①在架底设置水平安全网。水平安全网与脚手架应绑接牢固，自身无大面积破损现象。架工班应经常检查，与脚手架绑接不牢固处应立即恢复，出现大面积破损的水平安全网应立即更换。
②确保水平安全网内杂物应及时清理，清理时严禁向室外方向抛出，应转移至室内范围，再采用其他运输设备转移至相应的材料场地堆放。对于故意向安全网内倾倒杂物的班组，应进行经济处罚。
（7）架体内按照《A座房屋面架子搭设示意图》设两根斜杆（1）作为三（个）步挑出部分的上下连接，以加强架子的整体性。
（8）A座屋面脚手架从脚手架的底端到架顶同立杆间距搭设一根支撑斜杆（2），既能加强架体上下的整体性，又能分解一部分荷载。
（9）脚手架操作面的水平杆搭设完后，即在钢结构的钢（主）梁端0.5m、2m的位置设两道“井”字型箍；C座两道“井”字型箍分别设在梁端的0.5m、1.5m的位置（详图）。
（10）脚手架两端各设置两道小于4跨（C座两跨）的剪刀撑，A座的脚手架中间还要设一道倾角在45～60°之间的剪刀撑，A座四个角屋面88.2标高处的独立脚手架还应在两个“L”侧面设立面剪刀撑，在上、中、下设三道水平剪刀撑。
（11）脚手架与钢柱的刚性连接，从扫地杆起，按脚手架的步距，用钢管和钢柱做成“井”箍型连接，保证架体稳定。（详图）
（12）脚手架在搭设完毕后，是一个“口”字型的架体，为加强架子结合部的整体性，在架体转角部位，从扫地杆开始，每两步搭设一道斜拉杆。详图《A座屋面脚手架布置及构造布置平面示意图》
（13）在脚手架的顶部，要按照《A座屋面脚手架布置及构造布置平面示意图》搭设水平剪刀撑。
（14）立杆采用6米钢管和4米钢管间隔使用,使里外上下立杆的接头错开,大横杆采用6米钢管和4米钢管里外上下大横杆用4米钢管调节,使其接头错开不在同一跨内。其余为6米钢管,立杆和大横杆、斜撑杆均用对接扣件连接。
（15）操作面防护栏杆的高度应在1.2m以上。
7、脚手架拆除
这个架子虽然不高，但最高的确是在100m高空以上作业，搭架难，拆架比搭架更难，且不可有丝毫的麻痹，一点细小的疏忽，有可能造成不可估量的危害，所有必须引起高度重视。
（1）拆除的高空作业人员，必须戴安全帽、系安全带、穿软底鞋。
（2）拆架时，要事先通知施工现场的各专业的作业班组，划定禁止非作业人员入内范围，除设置警戒标志外，地面还要设专人指挥。
（3）架子的拆除，应只听从一个指挥，架工一定要与装饰班组做好配合，什么时间拆，怎么拆都要事先商量好，严禁单独行事。
（4）拆除顺序应是先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则进行，严禁上下同时进行拆除作业。
（5）拆架时，应两人做防坠落的接应工作，如在钢管时，用麻绳先栓牢一端，慢慢放到屋面上，以防架工空中失稳松手，落下钢管发生安全事故。
（6）对于外挑部分的钢丝绳拉接，在拆除时，可能要先松解钢丝绳，但必须做到，先重新设置拉接，后再拆除钢丝绳，切不可不按要求拆架。
（7）架子的拉接点应随拆除进度逐层拆除。
（8）拆下的材料应堆放成堆，并应按指定的地点，随拆随运，用塔吊吊运，严禁抛掷。运至地分类堆放，当天拆当天清。
（9）在拆除过程中，尽量不中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
七、质量管理计划
1、构配件材料质量要求
应按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)附录D构配件质量检查表的要求对进场构配件的质量进行检查。
（1）钢管
① 脚手架钢管采用Q235-A级钢（含碳量为0.14-0.22%）的焊接钢管。
②钢管必须具有产品质量合格证和钢管材质检验报告，材质应符合现行国家标准《碳素结构钢》（GB/T700-2006）中Q235-A级钢的相应规定。
③脚手架钢管供应长度一般为≤6.5m（每根重量不超过25Kg，适合人工操作）。
④用于立杆、水平杆、剪刀撑和斜杆的钢管长度一般为4.0～6.5m；
⑤钢管表面应平直光滑，不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀等。
⑥钢管的允许偏差值：（用游标卡尺检查）
壁厚(mm)
锈蚀深度(mm)
端面切斜(mm)
-0.30
不大于0.30
1.7
注：本工程计算时钢管壁厚按3.2 mm计。
（2）扣件
①扣件是钢管与钢管的连接件，钢管扣件脚手架使用的扣件分为三种： 两钢管90°交叉连接采用直角扣件、两钢管呈任意角度交叉连接采用旋转扣件、钢管与钢管接长采用对接扣件。
②扣件的质量要求
扣件采用可锻铸铁制造的标准机件，扣件的质量应满足《钢管脚手架扣件》（GB15831）的规定。扣件的附件（T形螺栓、螺母、垫圈）采用的材料应符合《碳素结构钢》（GB/T700-2006）中Q235-A级钢的规定，扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑移试验。钢管和扣件均必须有出厂合格证及检验单。
③脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
④扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。
（3）脚手板
①脚手架作业层上铺放的脚手板选择50厚木脚手板。
②木脚手板应采用杉木或松木制作，材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中Ⅱ级材质的规定，板的厚度不小于50mm，宽度200-300mm，两端应各设直径为4mm的镀锌钢丝捆两道。禁止使用开口、破裂、腐朽和有横透疖的木板。
（4）挡脚板
①挡脚板高度不应小于180mm。
②挡脚板与挡脚笆上如有孔眼，不应大于25mm。
（5）密目安全网
①应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安全鉴别合格证的密目网。密目安全网宽（高）度不得小于1200mm，网目密度不大于12 mm /目， 各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。
②旧密目安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。
③密目安全网的安装平面垂直于水平面，严禁作为安全平网使用。
④密目安全网技术要求应符合《安全网》（GB 5725-2009）的规定。
⑤密目安全网使用时应采用有足够强度、耐候性好的绳索绑扎，不得使用铁丝捆绑。
（6）安全平网
①安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度不得小于3000mm，网眼尺寸不大于50mm，每张安全平网重量一般不宜超过15kg。
②水平设置时能承受不小于1.6KN 的冲击荷载。
③阻燃安全网必须具有阻燃性。
（7）钢丝绳
安全绳采用6×19钢丝绳，直径为φ15.5mm，钢丝绳、钢丝绳夹等的质量均应满足GB8918-2006的规定。
（8）避雷装置
利用该建筑中设计并已施工的避雷击装置。避雷装置接地电阻不得大于30Ω。
2、脚手架的检查与验收
（1）脚手架搭设完成后应应由项目经理或项目技术负责人组织质量员、安全员、施工工长和架子班组一起验收，合格后方可交付使用。
（2）要检查架子所使用的材料、配件、工具是否符合现行国家和部颁标准。
（3）检查架子的搭设位置、立杆间距和步距是否按方案布置。
（4）架子与钢结构梁柱的连接点是否满足方案要求，剪刀撑、斜撑和钢丝绳的拉接是否符合要求。
（5）架子的安全网铺设严实牢固，绑扎紧程度应符合要求。
（6）脚手板铺设应安全并满足施工要求。
（7）作好电焊火花的遮挡，防止电焊火花烧坏密目网而成安排隐患。
（8）脚手架使用过程中应定期检查以下质量控制点
①杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。
②扣件螺栓是否松动。
③安全防护措施是否符合要求。
④荷载是否超载。
3、脚手架搭设的技术要求、允许偏差与检验方法
（1）构配件的允许偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)中表8.1.8构配件的允许偏差的要求，构配件的技术要求和检验方法应按照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)附录D构配件质量检查表的要求进行。
（2）脚手架搭设的技术要求、允许偏差与检验方法应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)中表8.2.4的要求。
4、脚手架搭设质量保证措施
（1）外脚手架搭设和拆除时，必须严格按有关操作规范进行施工，搭设后必须经验收合格并挂牌方可使用。
（2）脚手架搭设必须由专业工人负责搭设，禁止非本工种人员私自搭设与拆除。搭设时，必须带工具袋，戴好安全帽和安全带，严禁穿拖鞋、赤脚或穿硬底鞋，严禁酒后作业。
（3）认真控制好立杆的垂直度。搭设采用的连接与加固构件，在安装好后要检查是否连接到位，如发现质量问题应及时处理。
（4）搭设应从下往上进行，严禁超前操作或上下同时进行。钢管横、纵、立柱搭设时应采用麻绳进行牵拉做临时定位，防止用手定位、操作时手松脱落。
（5）脚手架在使用过程中设专职保养工，并定期进行检查，清理杂物并做好记录，发现有松落现象时应及时进行修理，并做好防火工作。
（6）搭设操作时，当天的作业应当天完成。上班操作时必须检查前期工作是否完成好后才能正常进行操作。
八、安全管理计划
1、脚手架安全管理组织机构
针对本脚手架工程安全管理的特殊性质，建立以项目经理马俊亭为首的安全管理组织机构对脚手架搭设施工进行安全管理。详下框图。
技术负责人：赵　洋
工 长 谭　毅

质 量 员 张　志

材 料 员 施希界

脚手架施工负责人：周应山
架工班组
项目经理：马俊亭
安 全 员 江　恒

脚手架施工安全管理组织机构框图
2、脚手架施工安全管理措施
（1）脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规定》考核合格的专业架子工，上岗人员应定期体检，架子工必须持证上岗。
（2）使用的安全网必须有产品生产许可证和质量合格证，以及由建筑安全监督管理部门发放的准用证；安全网采用密目式安全网，必须符合现行规范要求。
（3）搭拆脚手架的人员严禁酒后上班，工作时必须戴安全帽、系安全带、穿防滑鞋。
（4）外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。
（5）严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
（6）严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于2kN/m2，确保较大安全储备。作业层上的施工荷载应符合设计要求，不得超载，并挂设限重牌（详下图）。严禁在架子上悬挂起重设备。

图：限重牌
（7）当有六级或六级以上大风和雾、雨、雪、冰雹天气时应停止脚手架搭设与拆除作业，重新作业时应将积水、冰、霜、雪、雹清扫干净后再施工，作业时应有防滑措施。暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。严禁夜间搭拆脚手架。
（8）搭架和拆架前，必须由项目技术负责人组织架子操作人员、安全员和施工员进行安全技术交底，对关键环节，做必要的说明和指导。
（9）4脚手架上的安全防护设施，没有项目技术负责人的同意，不准随意拆动。
（10）要有专人检查，发现问题及时处理，不得拖延。
（11）所有拆下来的材料要分散堆放，由塔吊放送到地面。
（12）搭设和拆除脚手架时，地面应设围拦和警示标志，并派专人负责、专人指挥，严禁非操作人员入内。
（13）在脚手架使用期间，严禁拆除下列杆件和构配件：
①主节点处的纵、横向水平杆，纵横向扫地杆；
②连墙件。
③钢丝绳及绳卡
（13）脚手架搭设首层应按消防
