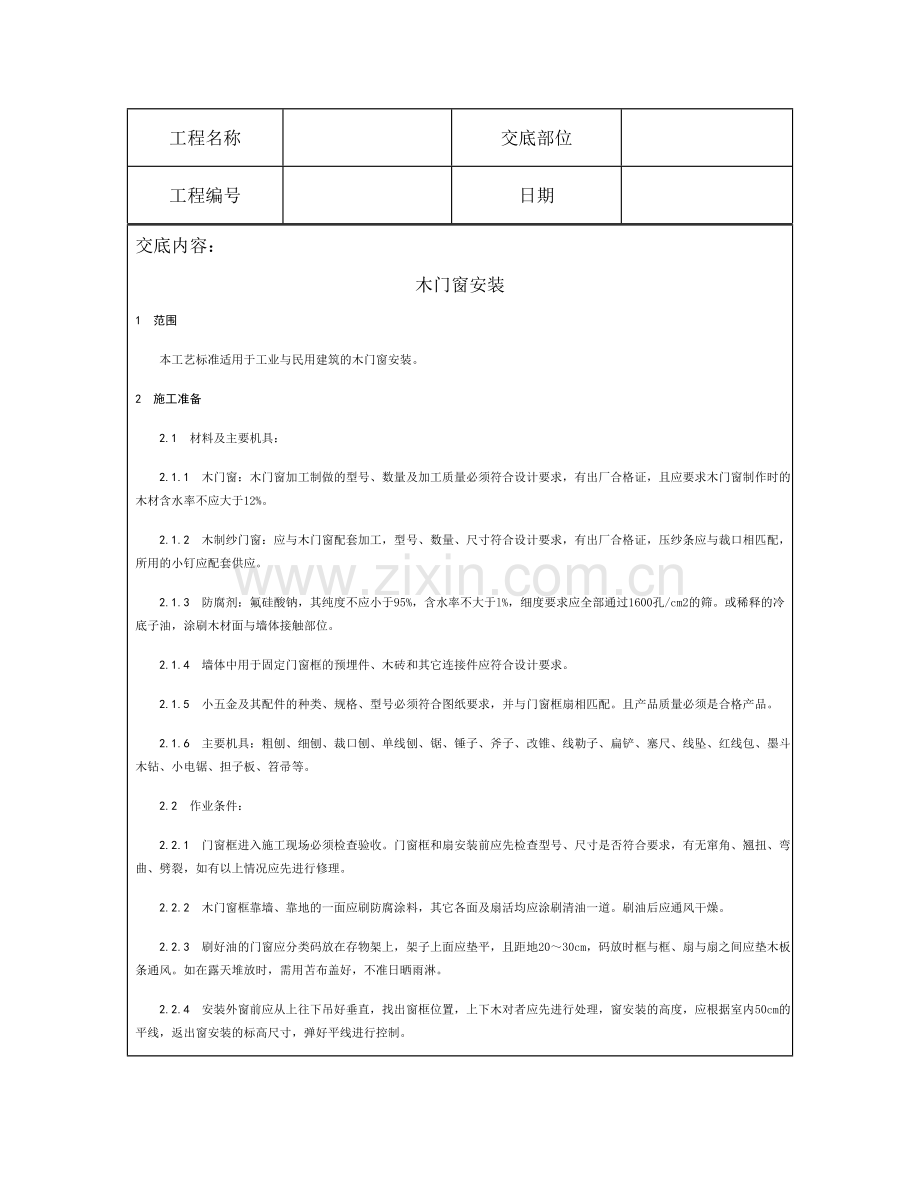

Amber demo 工程名称 交底部位 工程编号 日期 交底内容：木门窗安装1 范围 本工艺标准适用于工业与民用建筑的木门窗安装。 2 施工准备 2.1 材料及主要机具： 2.1.1 木门窗：木门窗加工制做的型号、数量及加工质量必须符合设计要求，有出厂合格证，且应要求木门窗制作时的木材含水率不应大于12%。 2.1.2 木制纱门窗：应与木门窗配套加工，型号、数量、尺寸符合设计要求，有出厂合格证，压纱条应与裁口相匹配，所用的小钉应配套供应。 2.1.3 防腐剂：氟硅酸钠，其纯度不应小于95%，含水率不大于l%，细度要求应全部通过1600孔/cm2的筛。或稀释的冷底子油，涂刷木材面与墙体接触部位。 2.1.4 墙体中用于固定门窗框的预埋件、木砖和其它连接件应符合设计要求。 2.1.5 小五金及其配件的种类、规格、型号必须符合图纸要求，并与门窗框扇相匹配。且产品质量必须是合格产品。 2.1.6 主要机具：粗刨、细刨、裁口刨、单线刨、锯、锤子、斧子、改锥、线勒子、扁铲、塞尺、线坠、红线包、墨斗、木钻、小电锯、担子板、笤帚等。 2.2 作业条件： 2.2.1 门窗框进入施工现场必须检查验收。门窗框和扇安装前应先检查型号、尺寸是否符合要求，有无窜角、翘扭、弯曲、劈裂，如有以上情况应先进行修理。 2.2.2 木门窗框靠墙、靠地的一面应刷防腐涂料，其它各面及扇活均应涂刷清油一道。刷油后应通风干燥。 2.2.3 刷好油的门窗应分类码放在存物架上，架子上面应垫平，且距地2030cm，码放时框与框、扇与扇之间应垫木板条通风。如在露天堆放时，需用苫布盖好，不准日晒雨淋。 2.2.4 安装外窗前应从上往下吊好垂直，找出窗框位置，上下木对者应先进行处理，窗安装的高度，应根据室内50cm的平线，返出窗安装的标高尺寸，弹好平线进行控制。 2.2.5 门框的安装应符合图纸要求的型号及尺寸，并注意门扇的开启方向，以确定门框安装的裁口方向，安装高度应按室内50cm的平线控制。 2.2.6 门窗框安装应在抹灰前进行，门扇和窗扇的安装宜在抹灰后进行。如必须先安装时，应注意对成品的保护，防止碰撞和污染。 3 操作工艺 3.1 工艺流程 弹线找规矩 决定门窗框安装位置 决定安装标高 掩扇、门框安装样板 窗框、扇、安装 门框安装 门扇安装 3.2 结构工程经过监督站验收达到合格后，即可进行门窗安装施工。首先，应从顶层用大线坠吊垂直，检查窗口位置的准确度，并在墙上弹出安装位置线，对不符线的结构边楞进行处理。 3.3 根据室内50cm的平线检查窗框安装的标高尺寸，对不符线的结构边棱进行处理。 3.4 室内外门框应根据图纸位置和标高安装，为保证安装的牢固，应提前检查预埋木砖数量是否满足，1.2m高的门口，每边预埋两块木砖，高1.22m门口，每边预埋木砖3块，高23m的门口，每边预埋木砖4块，每块木砖上应钉2根长10cm的钉子，将钉帽砸扁，顺木纹钉入木门框内。 3.5 木门框安装应在地面工程和墙面抹灰施工以前完成。 3.6 采用预埋带木砖的混凝土块与门窗框进行联接的轻质隔断墙，其混凝土块预埋的数量，亦应根据门口高度设2块、3块、4块，用钉子使其与门框钉牢。采用其它联接方法的，应符合设计要求。 3.7 做样板：把窗扇根据图纸要求安装到窗框上，此道工序称为掩扇。对掩扇的质量，按验评标准检查缝隙大小，五金安装位置、尺寸、型号，以及牢固性，符合标准要求后做为样板。并以此做为验收标准和依据。 3.8 弹线安装门窗框扇：应考虑抹灰层厚度，并根据门窗尺寸、标高、位置及开启方向，在墙上画出安装位置线。有贴脸的门窗立框时，应与抹灰面齐平；有预制水磨石窗台板的窗，应注意窗台板的出墙尺寸，以确定立框位置；中立的外窗，如外墙为清水砖墙勾缝时，可稍移动，以盖上砖墙立缝为宜。窗框的安装标高，以墙上弹50cm平线为准，用木楔将框临时固定于窗洞内，为保证相隔窗框的平直，应在窗框下边拉小线找直，并用铁水平将平线引入洞内做为立框时的标准，再用线坠校正吊直。黄花松窗框安装前，应先对准木砖位置钻眼，便于钉钉。 3.9 若隔墙为加气混凝土条板时，应按要求的木砖间距钻30mm的孔，孔深710cm，并在孔内预埋木橛粘107胶水泥浆打入孔中（木橛直径应略大于孔径5mm，以便其打入牢固），待其凝固后，再安装门窗框。 3.10 木门扇的安装： 3.10.1 先确定门的开启方向及小五金型号、安装位置，对开门扇扇口的裁口位置及开启方向（一般右扇为盖口扇）。 3.10.2 检查门口尺寸是否正确；边角是否方正，有无窜角，检查门口高度应量门的两个立边，检查门口宽度应量门口的上、中、下三点，并在扇的相应部位定点划线。 3.10.3 将门扇靠在柜上划出相应的尺寸线，如果扇大，则应根据框的尺寸将大出的部分刨去，若扇小应绑木条，且木条应绑在装合页的一面，用胶粘后并用钉子打牢，钉帽要砸扁，顺木纹送入框内12mm。 3.10.4 第一次修刨后的门扇应以能塞入口内为宜，塞好后 用木楔顶住临时固定，按门扇与口边缝宽尺寸合适，画第二次修刨线，标出合页槽的位置（距门扇的上下端各1/10，且避开上、下冒头）。同时应注意口与扇安装的平整。 3.10.5 门扇第二次修刨，缝隙尺寸合适后，即安装合页。应先用线勒子勒出合页的宽度，根据上、下早头1/10的要求，定出合页安装边线，分别从上、下边线往里量出合页长度，剔合页槽，以槽的深度来调整门扇安装后与框的平整，刨合页槽时应留线，不应剔的过大、过深。 3.10.6 合页槽剔好后，即安装上、下合页，安装时应先拧一个螺丝，然后关上门检查缝隙是否合适？口与扇是否平整，无问题后方可将螺丝全部拧上拧紧。木螺丝应钉入全长1/3，拧入2/3，如木门为黄花松或其它硬木时，安装前应先打眼，眼的孔径为木螺丝直径的0.9倍，眼深为螺丝长的2/3，打眼后再拧螺丝，以防安装劈裂或将螺丝拧断。 3.10.7 安装对开扇时，应将门扇的宽度用尺量好，再确定中间对口缝的裁口深度。如采用企口榫时，对口缝的裁口深度及裁口方向应满足装锁的要求，然后将四周刨到准确尺寸。 3.10.8 五金安装应符合设计图纸的要求，不得遗漏，一般门锁、碰珠、拉手等距地高度为95100cm，插销应在拉手下面，对开门装暗插销时，安装工艺同自由门。 3.10.9 安装玻璃门时，一般玻璃裁口在走廊内。厨房、厕所玻璃裁口在室内。 3.10.10 门扇开启后易碰墙，为固定门扇位置，应安装门碰头，对有特殊要求的关闭门，应安装门扇开启器，其安装方法，参照“产品安装说明书的要求。 4 质量标准 4.1 保证项目 4.1.1 门窗框安装位置必须符合设计要求。 检验方法：观察和尺量检查。 4.1.2 门窗框必须安装牢固，固定点符合设计要求和施工规范的规定。 检验方法：观察和用手推拉检查。 4.2 基本项目： 4.2.1 门窗框与墙体间需填塞保温材料时，应填塞饱满、均匀。 4.2.2 门窗扇安装：裁口顺直，刨面平整、光滑，开关灵活、稳定，无回弹和倒翘。 4.2.3 门窗小五金安装：位置适宜，槽深一致，边缘整齐，尺寸准确。小五金安装齐全，规格符合要求，木螺丝拧紧卧平，插销开启灵活。 4.2.4 门窗被水、盖口条、压缝条、密封条安装尺寸一致，平直光滑，与门窗结合牢固、严密，无缝隙。 4.3 允许偏差项目：木门窗安装框、扇的垂直度、对角线的尺寸偏差及框与扇、扇与扇的留缝宽度应符合表8-l所规定的数值。 5 成品保护 5.1 一般水门框安装后应用厚铁皮保护，其高度以手推车车轴中心为准，如木框安装与结构同时进行，应采取措施防止门框碰撞后移位或变形，对于高级硬木门框，宜用厚1cm的木板条钉设保护，防止砸碰，破坏裁口，影响安装。 5.2 修刨门窗时应用木卡具，将门垫起卡牢，以免损坏门边。 5.3 门窗框进场后应妥善保管，入库存放，其门窗存放架下面应垫起离开地面2040cm，并垫平，按其型号及使用的先后次序码放整齐，露天临时存放时上面应用苫布盖好，防止日晒、雨淋。 木门窗安装允许偏差及留缝宽度 表8-1 项次 项 目 允许偏差、留缝宽度 (mm) 检验方法 1 框的正侧面垂直度 3 用1m托线板检查 框的对角线长度 级：2 、级：3 尺量检查 3 框与扇、扇与扇接触处高低差 2 用直尺及楔形塞尺检查 4 门窗扇对口和扇与框间留缝宽度 1.52.5 5 工业厂房双扇大门对口留缝宽度 25 用楔形塞尺检 6 框与扇上缝留缝宽度 11.5 用楔形塞尺检 7 窗扇与下坎间留缝宽度 23 用楔形塞尺检 外门 45 用楔形塞尺检查 内门 68 用楔形塞尺检 8 门扇与地面间留 卫生间门 1012 用楔形塞尺检 厂房大门 1020 用楔形塞尺检 外门 45 用楔形塞尺检 9 门扇与下坎间留缝宽 内门 35 注：门窗按所用木材及使用要求分为三级，等级应在施工图中说明。 5.4 进场的木门窗框应将靠墙的一面刷木材防腐剂进行处理，其余各面宜应刷清油一道，防止受潮后变形。 5.5 安装门窗时应轻拿轻放，防止损坏成品；修整门窗时不能硬撬，以免损坏扇料和五金。 5.6 安装门窗扇时，注意防止碰撞抹灰口角和其它装饰好的成品面层。 5.7 已安装好的门窗扇如不能及时安装五金时，应派专人负责管理，防止刮风时损坏门窗及玻璃。 5.8 严禁将窗框、窗扇做为架子的支点使用，防止脚手板搬动时砸碰和损坏门窗框、扇。 5.9 小五金的安装型号及数量应符合图纸要求，安装后应注意成品保护，喷浆时应遮盖保护，以防污染。 5.10 门窗装好后不得在室内推车，防止破坏和砸碰门窗。 6 应注意的质量问题 6.1 有贴脸的门框安装后与抹灰面不平：主要原因是立口时没掌握好抹灰层的厚度。 6.2 门窗洞口预留尺寸不准：安装门框、窗框后四周的缝子过大或过小，主要原因是砌筑时门窗洞口尺寸留设不准，留的余量大小不均，或砌筑时拉线找规矩差，偏位较多。一般情况下安装门窗框上皮应低于门窗过梁1015mm，窗框下皮应比窗台上皮高5mm。 6.3 门窗框安装不牢：主要原因是砌筑时预留的木砖数量少或木砖砌的不牢；砌半砖墙或轻质墙末设置带木砖的混凝土块，而是直接使用木砖，灰干后木砖收缩活动；预制混凝土墙或预制混凝土隔板，应在预制时将其木砖与钢筋骨架固定在一起，使木砖牢固地固定在预制混凝土内。木砖的设置一定要满足数量和间距的要求。 6.4 合页不平，螺丝松动，螺帽斜露，缺少螺丝：合页槽深浅不一，安装时螺丝钉入太长，或倾斜拧入。要求安装时螺丝应钉入1/3、拧入2/3，拧时不能倾斜；安装时如遇木节，应在木节处钻眼，重新塞入木塞后再拧螺丝，同时应注意每个孔眼都拧好螺丝，不可遗漏。 6.5 上下层门窗不顺直，左右安装不符线：洞口预留偏位，安装前没按规定的要求先弹线找规矩，没吊好垂直立线，没找好窗上下水平线。为解决此问题，要求施工人员必须按工艺标准操作，安装前必须要弹线找规矩，做好准备工作后再干。 6.6 纱扇压条不顺直，钉帽外露，纱边毛刺：主要原因施工人员不认真，压条质量太差，没提前将钉帽砸扁。 6.7 门窗缺五金，五金安装位置不对，影响使用：亮子无挺钩、壁柜、吊柜门窗缺碰珠或插销，双扇门无地插销或无插销孔。双扇门插销安装在盖扇上，厨房插销安装在室内。以上各点均属于五金安装错误，应予纠正。 6.8 门窗扇翘曲：即门窗扇“皮楞”。对翘曲超过了3mm的，应经过处置后再使用。也可通过五金位置的调整解决扇的翘曲。 6.9 门扇开关不灵、自行开关：主要原因是门扇安装的两个合页轴不在一条直线上；安合页的一边门框立挺不垂直；合页进框较多，扇和产生碰撞，造成开关不灵活，要求掩扇前先检查门框立挺是否垂直，如有问题应及时调整，使装扇的上下两个合页轴在一垂直线上，选用五金合适，螺丝安装要平直。 6.10 扇下坠：主要原因合页松动；安装玻璃后，加大扇的自重；合页选用过小。要求选用合适的合页，并将固定合页的螺丝全部拧上，并使其牢固。 7 质量记录 本工艺标准应具备以下质量记录： 7.1 木门窗出厂合格证。 7.2 门窗五金的出厂合格证，或产品的合格证明。 7.3 质量检验评定记录。 技术负责人： 交底人： 接交人：
