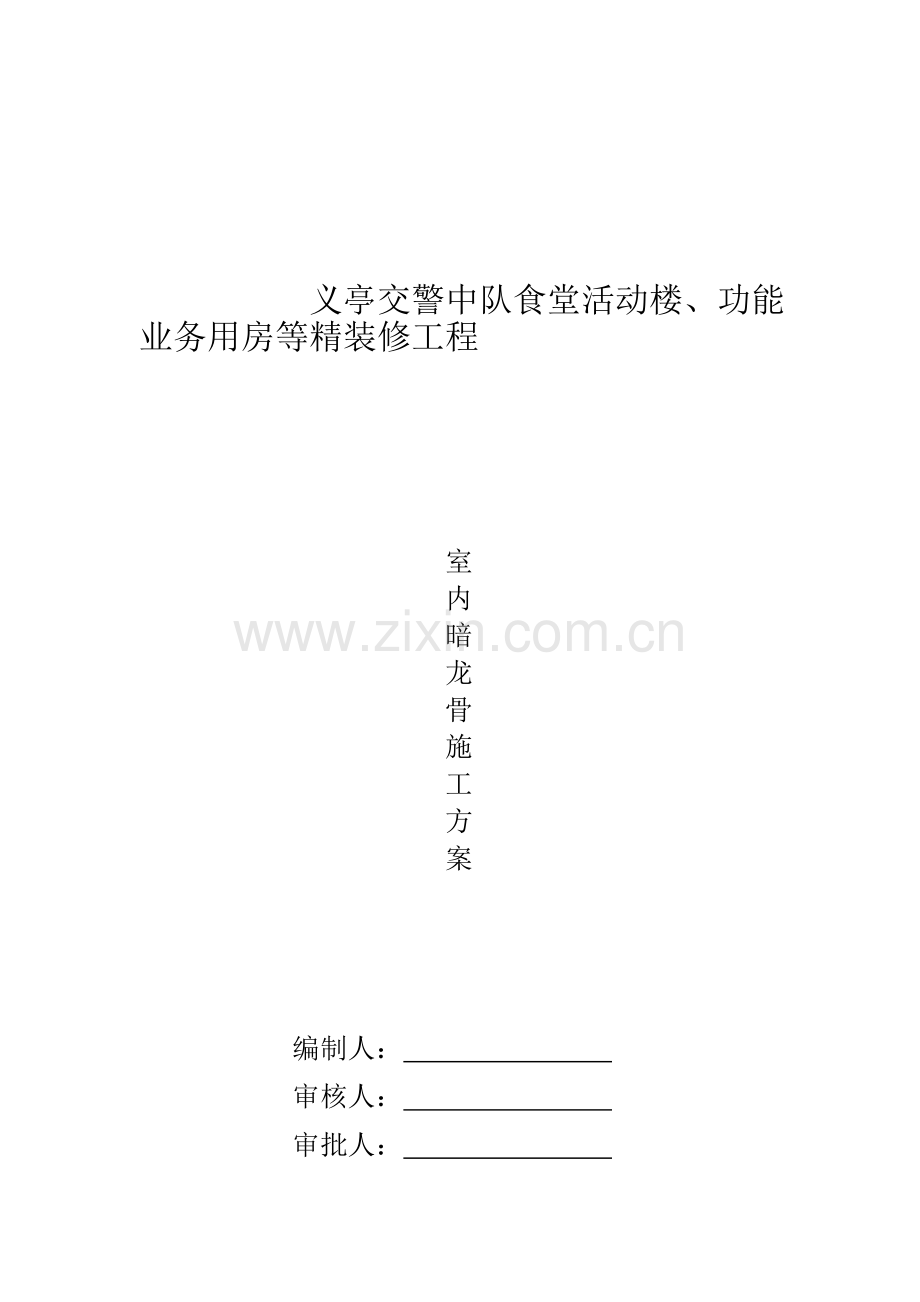

暗龙骨吊顶施工方案.doc

义亭交警中队食堂活动楼、功能业务用房等精装修工程

室
内
暗
龙
骨
施
工
方
案

编制人：
审核人：
审批人：

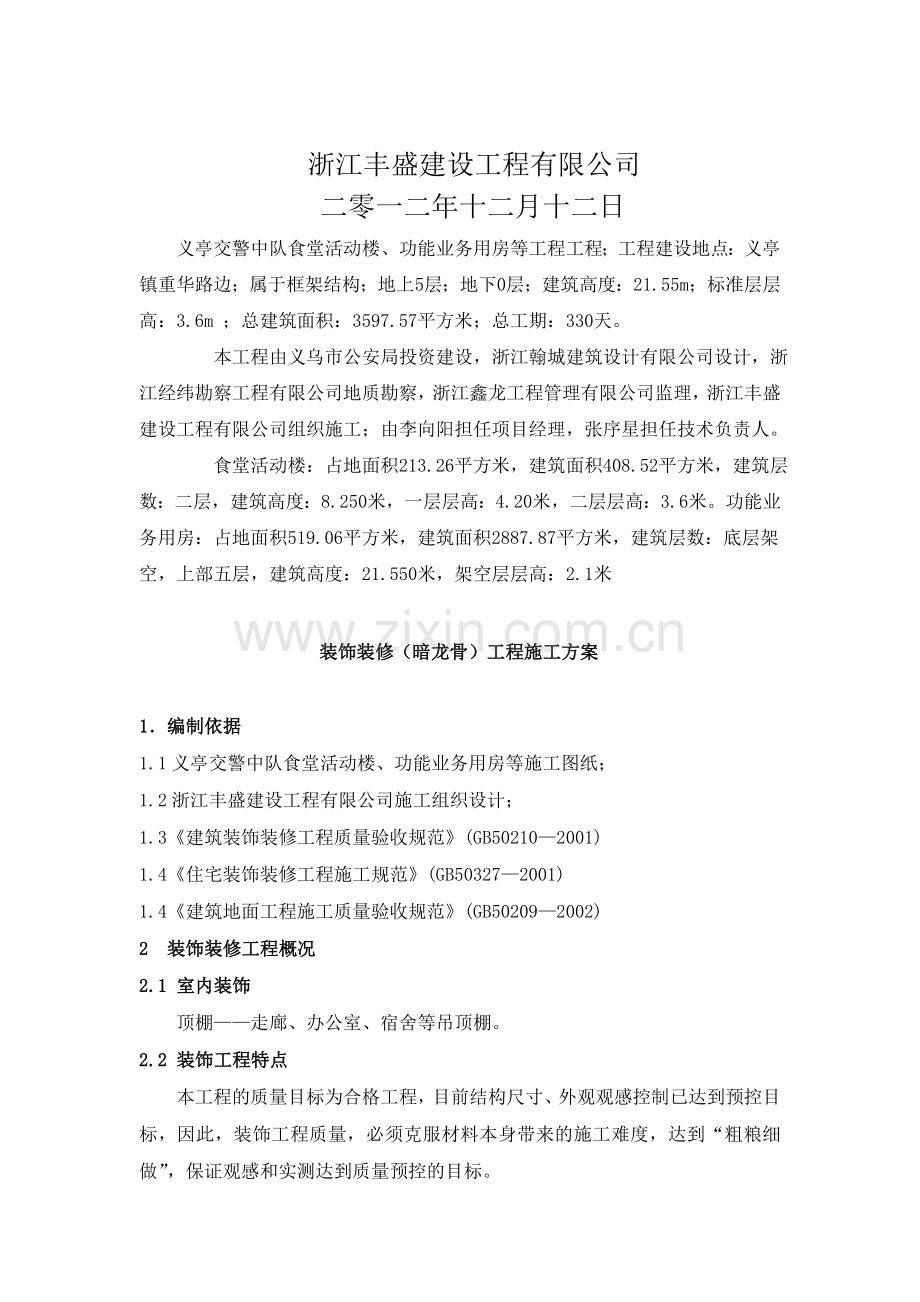

浙江丰盛建设工程有限公司
二零一二年十二月十二日
义亭交警中队食堂活动楼、功能业务用房等工程工程；工程建设地点：义亭镇重华路边；属于框架结构；地上5层；地下0层；建筑高度：21.55m；标准层层高：3.6m ；总建筑面积：3597.57平方米；总工期：330天。
本工程由义乌市公安局投资建设，浙江翰城建筑设计有限公司设计，浙江经纬勘察工程有限公司地质勘察，浙江鑫龙工程管理有限公司监理，浙江丰盛建设工程有限公司组织施工；由李向阳担任项目经理，张序星担任技术负责人。
食堂活动楼：占地面积213.26平方米，建筑面积408.52平方米，建筑层数：二层，建筑高度：8.250米，一层层高：4.20米，二层层高：3.6米。功能业务用房：占地面积519.06平方米，建筑面积2887.87平方米，建筑层数：底层架空，上部五层，建筑高度：21.550米，架空层层高：2.1米

装饰装修（暗龙骨）工程施工方案

1．编制依据
1.1义亭交警中队食堂活动楼、功能业务用房等施工图纸；
1.2浙江丰盛建设工程有限公司施工组织设计；
1.3《建筑装饰装修工程质量验收规范》(GB50210—2001)
1.4《住宅装饰装修工程施工规范》(GB50327—2001)
1.4《建筑地面工程施工质量验收规范》(GB50209—2002)
2 装饰装修工程概况
2.1 室内装饰
顶棚——走廊、办公室、宿舍等吊顶棚。
2.2 装饰工程特点
本工程的质量目标为合格工程，目前结构尺寸、外观观感控制已达到预控目标，因此，装饰工程质量，必须克服材料本身带来的施工难度，达到“粗粮细做”，保证观感和实测达到质量预控的目标。
另外，装饰工程施工期比较紧，需合理安排各分包及各专业，保证进度。
3.施工部署
3.1、施工准备一
（一）作业条件：
1、在所要吊顶的范围内，机电安装均已施工完毕，各种管线已试压合格，已经过隐蔽验收。
2、已确定灯位及各种照明孔口的位置。
3、顶棚罩面板安装前，应作完墙、地湿作业工程项目。
4、搭好顶棚施工操作平台架子。
5、轻钢骨架顶棚在大积面施工前，应做样板间，对顶棚的起拱度、灯槽、窗帘盒等处进行构造处理，经鉴定后再大面积施工。
（二）材质准备：
轻钢龙骨、配件、吊杆、膨胀螺丝、自攻螺钉、拉铆钉、石膏板进场检验合格且有出厂质量证明文件。
（三）施工机具：
无锯切割机、木工电动锯、手电钻、电锤、自攻螺丝铝等。
二、质量要求：
暗龙骨吊顶工程质量要求下表：
允
许
偏
差mm
检查项目
纸面石膏板
表面平整度
2
接缝直线度
2
接缝高低差
1
三、工艺流程：
弹顶棚标高水平线→画龙骨分档线→安装主骨吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装石膏板
四、施工工艺：
1、弹顶棚标高水平线：根据设计标高，沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上画好，龙骨分挡位置线。
2、安装主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高安装Φ8吊杆。吊杆安装选用膨胀螺栓固定到结构顶棚上，吊杆选用规格符合设计要求，距墙面纵横向300mm开始安装，间距小于1100mm。
见下图
3、安装主龙骨：主龙骨距墙300mm安装，间距为900-1100mm。主龙骨用与之配套的龙骨吊件吊杆相连。
4、安装次龙骨：次龙骨间距为400mm，付龙骨与主龙骨探头不得大于200mm，采用次挂件与龙骨连接。
5、刷防锈漆：轻钢骨架罩面板顶棚吊杆，固定吊杆铁件在在封罩面板前应刷防锈漆。
6、安装石膏板，石膏板与轻钢骨架固定的方式采用自攻螺钉固定法，在已装好并经验收轻钢骨架下面（即做隐蔽验收工作），安装9.5 mm厚石膏板.安装石膏板用自攻螺丝固定,间距板边为200 mm,板中为300 mm。自攻螺丝固定后点刷防锈漆。
7、吊顶工程验收时应检查下列文件和记录。
（1）吊顶工程的施工图，设计说明及其他设计文件。
（2）材料的产品合格证书，性能检测报告进场验收记录和复验报告。
（3）隐蔽工程验收记录。
（4）施工记录。
