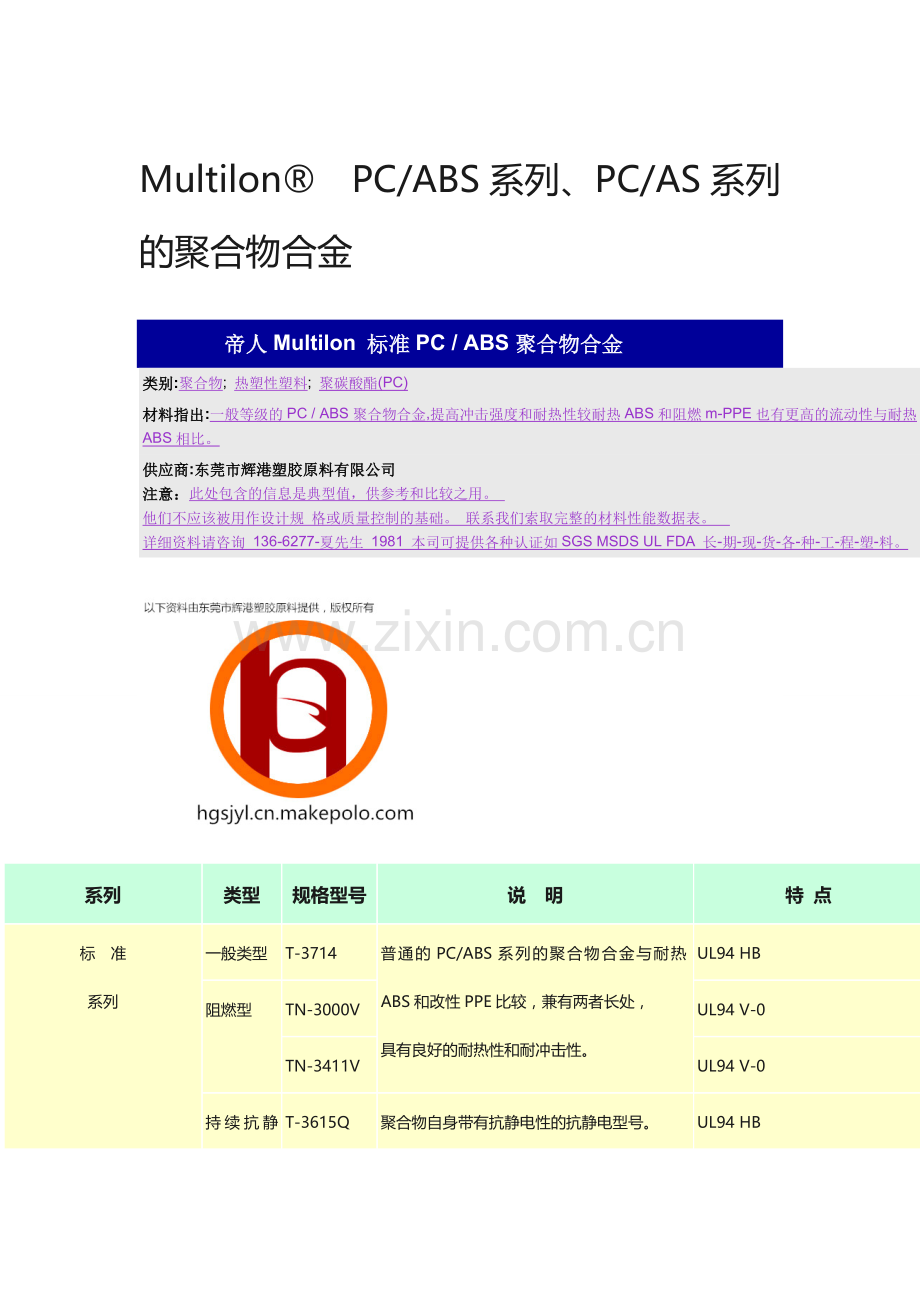

Multilon日本帝人PC+ABS.doc

Multilon®　PC/ABS系列、PC/AS系列的聚合物合金
帝人Multilon 标准PC / ABS聚合物合金
类别:聚合物; 热塑性塑料; 聚碳酸酯(PC)
聚合物; 热塑性塑料; 聚碳酸酯(PC)
材料指出:一般等级的PC / ABS聚合物合金,提高冲击强度和耐热性较耐热ABS和阻燃m-PPE也有更高的流动性与耐热ABS相比。
11 MFR聚碳酸酯高流延性共聚物紫外线稳定,可以在透明的颜色
供应商:东莞市辉港塑胶原料有限公司
注意：此处包含的信息是典型值，供参考和比较之用。
他们不应该被用作设计规 格或质量控制的基础。 联系我们索取完整的材料性能数据表。
详细资料请咨询 136-6277-夏先生 1981 本司可提供各种认证如SGS MSDS UL FDA 长-期-现-货-各-种-工-程-塑-料。
没有这种材料的供应商列出。 请点击这里

系列
类型
规格型号
说　明
特 点
标　准
系列
一般类型
T-3714
普通的PC/ABS系列的聚合物合金与耐热ABS和改性PPE比较，兼有两者长处，
具有良好的耐热性和耐冲击性。
UL94 HB
阻燃型
TN-3000V
UL94 V-0
TN-3411V
UL94 V-0
持续抗静电型
T-3615Q
聚合物自身带有抗静电性的抗静电型号。
表面电阻率为1010～1011&!具有优异的抗静电性能，即使用布擦拭及用水洗都能保持抗静电效果。
UL94 HB

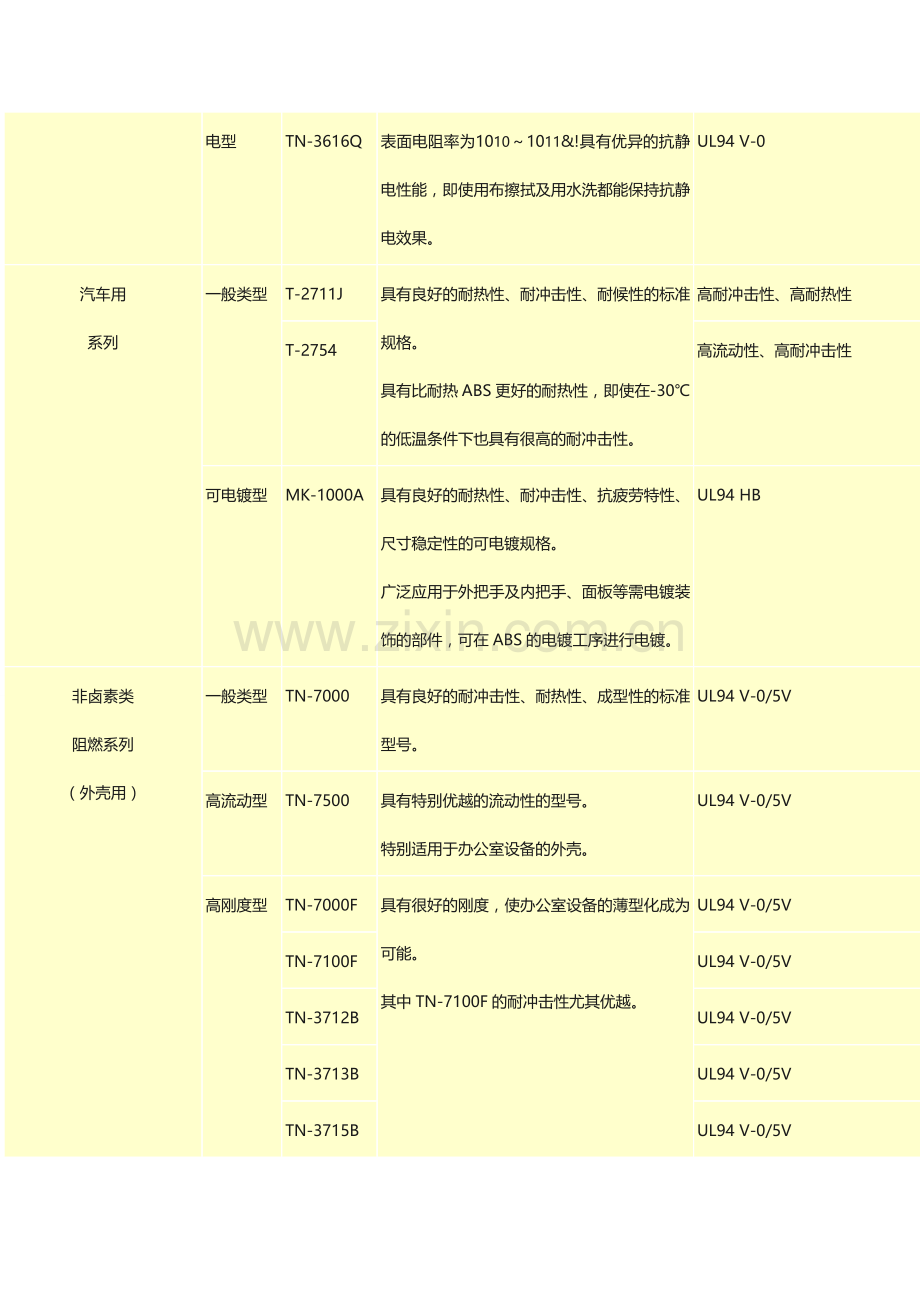

TN-3616Q
UL94 V-0
汽车用
系列
一般类型
T-2711J
具有良好的耐热性、耐冲击性、耐候性的标准规格。
具有比耐热ABS更好的耐热性，即使在-30℃的低温条件下也具有很高的耐冲击性。
高耐冲击性、高耐热性
T-2754
高流动性、高耐冲击性
可电镀型
MK-1000A
具有良好的耐热性、耐冲击性、抗疲劳特性、尺寸稳定性的可电镀规格。
广泛应用于外把手及内把手、面板等需电镀装饰的部件，可在ABS的电镀工序进行电镀。
UL94 HB
非卤素类
阻燃系列
（外壳用）
一般类型
TN-7000
具有良好的耐冲击性、耐热性、成型性的标准型号。
UL94 V-0/5V
高流动型
TN-7500
具有特别优越的流动性的型号。
特别适用于办公室设备的外壳。
UL94 V-0/5V
高刚度型
TN-7000F
具有很好的刚度，使办公室设备的薄型化成为可能。
其中TN-7100F的耐冲击性尤其优越。
UL94 V-0/5V
TN-7100F
UL94 V-0/5V
TN-3712B
UL94 V-0/5V
TN-3713B
UL94 V-0/5V
TN-3715B
UL94 V-0/5V
高流动、高刚度型
TN-7500F
具有很好的刚度和流动性，使办公室设备的外壳成形薄型化成为可能。
UL94 V-0/5V
填充增强型
DN-3710F
该型号通过添加无机填充剂，提高了其刚度。
具有很好的刚度和流动性，使办公室设备等的外壳成形薄型化成为可能。
UL94 V-0/5V
填料10%增强型
DN-3720F
UL94 V-0/5V
填料20%增强型
非卤素类
阻燃系列
（底座用）
填充增强型
DN-7720D
该型号通过添加无机填充剂，提高其刚性。
适用于对尺寸精度要求很高的光学仪器底座，对成型导向性、尺寸稳定性进行了改进。
UL94 V-1/5V
填料20%增强型
DN-7730M
UL94 V-1/5V
填料30%增强型
一般类型
特 性
单 位
试　验　方　法
测　试　条　件
标准系列
T-3750
(一般类型）
TN-3000V
（一般阻燃）
TN-3411V
（一般阻燃）
T-3615Q
(持续
抗静电)
TN-3616Q
(阻燃持续
抗静电)
密度
kg/m3
ISO 1183
-
1,130
1,190
1,180
1,130
1,210
拉伸模量
MPa
ISO 527-1
and
ISO 527-2
1mm/min
2,250
2,550
2,650
1,760
1,760
拉伸屈服应力
MPa
50mm/min
*5mm/min
55
60
65
45
45
拉伸断裂应力
MPa
50
50
50
50
45
拉伸屈服伸长率
%
5
2
3
3
3
拉伸断裂伸长率
%
80
75
110
120
120
弯曲模量
MPa
ISO 178
2mm/min
2,300
2,600
2,800
1,800
1,800
弯曲强度
MPa
83
95
95
70
74
Charpy冲击强度
kJ/m2
ISO 179
无缺口
NB
NB
NB
NB
NB
带缺口
80
30
40
80
55
热挠曲温度
℃
ISO 75-1
and
ISO 75-2
1.80MPa
100
103
93
93
97
0.45MPa
115
118
107
107
112
维卡特软化点
℃
ISO 306
50℃/h 50N
114
119
109
109
112
成型收缩率
%
本公司制制订的测定法
平行(4mmt)
0.5～0.7
0.5～0.7
0.5～0.7
0.5～0.7
0.5～0.7
垂直(4mmt)
0.5～0.7
0.5～0.7
0.5～0.7
0.5～0.7
0.5～0.7
线膨胀系数
×10-4/℃
ISO 11359-2
平行
0.8
0.8
0.8
0.8
0.8
垂直
0.8
0.8
0.8
0.8
0.8
表面固有电阻值
Ω
IEC 60093
-
1016
1016
1016
1010～1011
1010～1011
阻燃性
-
UL 94
-
HB(0.75mm)
V-2(0.75mm)
V-0(1.5mm)
V-0(1.5mm)
5VB(2.5mm)
HB(1.5mm)
V-0(1.5mm
Multilon的流动性
[标准、汽车用] [外壳用]
外壳、底座用类型

Multilon®
Multilon的特点
Multilon®是帝人株式会社开发的PC/ABS 系列的聚合物合金的品牌。 Multilon®兼有聚碳酸酯(PC) 树脂和ABS 树脂两者的特长，广泛应用于电器•电子、办公设备、照明器具、精密机械、汽车部件、家庭用品等领域。
特性
单位
试验方法
测定条件
非卤素类阻燃系列
外壳用
TN-7000
（一般类型）
TN-7500
（高流动型）
TN-7000F
（高刚度型）
TN-7100F
（高刚度型）
TN-7500F
（高流动
・高刚度型）
TN-3712B
（高刚度型）
TN-3713B
（高刚度型）
TN-3715B
（高刚度型）
DN-3710F
（填充增强型）
DN-3720F
（填充增强型）
密度
kg/m3
ISO 1183
-
1,180
1,180
1,220
1,210
1,210
1,250
1,210
1,300
1,260
1,340
拉伸模量
MPa
ISO 527-1
and
ISO 527-2
1mm/min
2,600
2,600
3,300
3,300
3,300
4,100
3,050
4,700
4,200
6,100
拉伸屈服应力
MPa
50mm/min
*5mm/min
63
63
63
62
62
*62
63
*70
*61
-
拉伸断裂应力
MPa
48
47
46
46
48
*45
50
*50
*48
*60
拉伸屈服伸长率
%
3
3
2
2
2
*2
3
*2
*3
-
拉伸断裂伸长率
%
80
50
20
50
30
*30
100
*20
*35
*5
弯曲模量
MPa
ISO 178
2mm/min
2,600
2,600
3,200
3,200
3,200
4,000
3,000
4,600
4,100
5,400
弯曲强度
MPa
95
95
96
94
96
90
90
105
94
100
Charpy冲击强度
kJ/m2
ISO 179
无缺口
NB
NB
NB
NB
NB
NB
NB
NB
NB
60
带缺口
15
13
12
22
10
15
25
8
13
4
热挠曲温度
℃
ISO 75-1
and
ISO 75-2
1.80MPa
84
80
84
83
80
85
84
85
83
83
0.45MPa
94
91
94
93
91
95
94
95
95
95
维卡特软化点
℃
ISO 306
50℃/h 50N
97
94
97
96
94
98
97
98
98
98
成型收缩率
%
本公司制订的测定法
平行(4mmt)
0.5～0.7
0.5～0.7
0.4～0.6
0.4～0.6
0.4～0.6
0.4～0.6
0.45～0.65
0.35～0.55
0.4～0.6
0.2～0.4
垂直(4mmt)
0.5～0.7
0.5～0.7
0.4～0.6
0.4～0.6
0.4～0.6
0.4～0.6
0.45～0.65
0.35～0.55
0.5～0.7
0.3～0.5
线膨胀系数
×10-4/℃
ISO 11359-2
平行
0.8
0.8
0.6
0.6
0.6
0.55
0.65
0.50
0.45
0.30
垂直
0.8
0.8
0.7
0.7
0.7
0.55
0.65
0.50
0.70
0.65
表面固有电阻值
Ω
IEC 60093
-
1016
1016
1016
1016
1016
1016
1016
1016
1016
1016
阻燃性
-
UL 94
-
V-2(0.70mm)
V-1(1.2mm)
V-0(1.5mm)
5VB(2.0mm)
HB(0.45mm)
V-2(0.8mm)
V-1(1.2mm)
V-0(1.5mm)
5VB(2.0mm)
V-0(1.2mm)
5VB(1.8mm)
V-2(0.75mm)
V-1(1.0mm)
V-0(1.5mm)
5VB(1.8mm)
V-0(1.2mm)
5VB(1.8mm)
V-1(1.0mm)
V-0(1.5mm)
5VB(2.0mm)
V-1(1.0mm)
V-0(1.5mm)
5VB(2.0mm)
V-2(0.75mm)
V-1(1.0mm)
V-0(1.2mm)
5VB(2.0mm)
V-1(1.0mm)
V-0(1.3mm)
5VB(1.8mm)
V-1(1.0mm)
V-0(1.3mm)
5VB(1.8mm)

汽车用系列
特性
单位
试验方法
测试条件
汽车用系列
T-2711J
(一般类型）
T-2754
（高流动型）
MK-1000A
（可电镀性）
密度
kg/m3
ISO 1183
-
1,140
1,110
1,120
拉伸模量
MPa
ISO 527-1
and
ISO 527-2
1mm/min
2,250
2,150
2,050
拉伸屈服应力
MPa
50mm/min
*5mm/min
56
54
50
拉伸断裂应力
MPa
48
48
42
拉伸屈服伸长率
%
3
3
3
拉伸断裂伸长率
%
110
130
110
弯曲模量
MPa
ISO 178
2mm/min
2,300
2,200
2,100
弯曲强度
MPa
85
78
75
Charpy冲击强度
kJ/m2
ISO 179
无缺口
NB
NB
NB
带缺口
80
107
60
热挠曲温度
℃
ISO 75-1
and
ISO 75-2
1.80MPa
104
95
97
0.45MPa
124
118
121
维卡特软化点
℃
ISO 306
50℃/h 50N
122
114
116
成型收缩率
%
本公司制制订的测定法
平行(4mmt)
0.5～0.7
0.5～0.7
0.5～0.7
垂直(4mmt)
0.5～0.7
0.5～0.7
0.5～0.7
线膨胀系数
×10-4/℃
ISO 11359-2
平行
0.8
0.8
0.8
垂直
0.8
0.8
0.8
表面固有电阻值
Ω
IEC 60093
-
1016
1016
1016
阻燃性
-
UL 94
-
-
-
HB(1.5mm)
