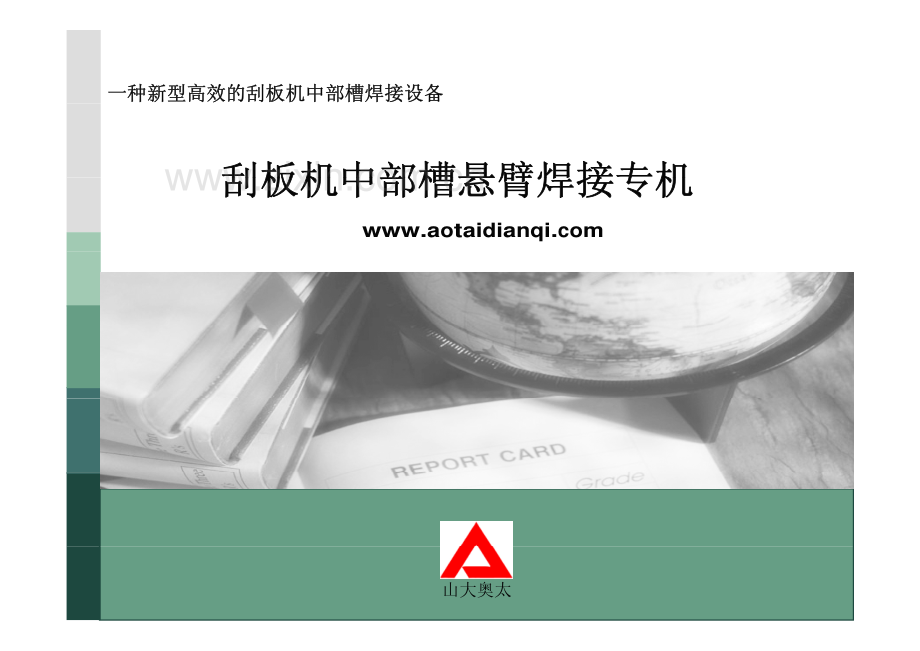

一种新型高效的刮板机中部槽焊接设备一种新型高效的刮板机中部槽焊接设备刮板机中部槽悬臂焊接专机刮板机中部槽悬臂焊接专机刮板机中部槽悬臂焊接专机刮板机中部槽悬臂焊接专机山大奥太目录目录概 述概 述中部槽资料及目前焊接设备中部槽资料及目前焊接设备奥太刮板机中部槽悬臂焊接专机奥太刮板机中部槽悬臂焊接专机操作简述操作简述客户群客户群山大奥太2概述概述随着我国对煤矿生产安全要求的不断提高对煤炭需要的不断增随着我国对煤矿生产安全要求的不断提高，对煤炭需要的不断增长，煤矿企业对煤矿机械设备的需要日益增加。刮板输运机系统是煤矿机械的重要组成部分。中部槽是刮板输送机的主要部件，位于刮板机的中部，按重量或总长度计，占整个刮板输送机的7080左右。一般每台刮板机包含100多节中部槽，每节槽长度为1.5米或1.75米。中部槽的焊接工序，关键工序主要为：槽帮(铲挡板)与中板及槽中部槽的焊接工序，关键工序主要为：槽帮(铲挡板)与中板及槽帮与封底板的焊接，占其焊接工作量的80以上。因此，提高槽帮与中板和封底板焊接的效率及焊缝质量可直接提高刮板输送机整体的制造效率和焊封底板焊接的效率及焊缝质量，可直接提高刮板输送机整体的制造效率和焊缝质量。山大奥太3中部槽资料中部槽资料工件名称：中部槽工件名称：中部槽工件材质：碳钢焊接方式：CO2气体保护焊工件最大长度1800工件最大长度：1800 mm工件两焊缝宽度：400 mm1000mm工件高度：500mm焊接形式：连接板厚度=30-40mm，纵缝“K”型4045坡口，钝边3-5mm（见工件焊缝示意图焊缝1和2）；盖板厚度=20-25mm，盖板纵缝，对接或搭接（见工件焊缝示意图焊缝3）示意图焊缝3）山大奥太4目前中部槽焊接设备目前中部槽焊接设备1 1、双立柱龙门式德国双立柱龙门式德国CLOOSCLOOS焊接焊接1 1、双立柱龙门式德国双立柱龙门式德国CLOOSCLOOS焊接焊接操作系统操作系统焊接效率较高焊接效率较高工装复杂，占地面积大成本投入较高机人焊接操作系统机人焊接操作系统2、2、机机器器人焊接操作系统人焊接操作系统焊接效率高，成型美观操作复杂成本投入高山大奥太5成本投入高中部槽悬臂焊接专机简介中部槽悬臂焊接专机简介该设备，可大大降低工人的操作难度和劳动强度，同时提高焊接质量和生产效率。1 1设备组成设备组成1 1、设备组成设备组成：悬臂焊接架主机由立柱、可水平转动的悬臂梁、焊接行走机构、大电动升降滑架、焊枪摆动器、可带动摆动器的水平滑动机构等组成。焊枪的水平间距通过可沿小横梁的手工滑动机构进行灵活初调后，用手柄旋紧固定于小横梁之上。同时，焊枪可通过两套焊枪摆动器在十字滑架上左右微调（调整范围为100毫米），保证焊缝有足够的熔宽，摆幅、摆频、左右停留时间可设调，驱动电机为步进电机导轨采用直线导轨传动丝杠为滚珠丝杠焊枪的高低也通过此小十字机为步进电机，导轨采用直线导轨，传动丝杠为滚珠丝杠。焊枪的高低也通过此小十字滑架手动微调（范围为50毫米）。焊枪的角度可在60度之间调节。山大奥太6中部槽悬臂焊接专机中部槽悬臂焊接专机电控系统采用PLC控制和触摸屏操作实时控制两把焊采用PLC控制和触摸屏操作，实时控制两把焊枪各自摆动器的摆幅、摆频、左右停留时间；2把焊枪的实时开关选择、焊车正反向焊接的实时切拨控制；小车的行走速度设定等。焊接电流、焊接电压可通过焊机参数的储存通道直接调用。电控系统可与焊机联动，可设定收弧方式；另配手持遥控盒：可分别调节焊接过程中焊枪的左右位置、焊枪的升降、焊枪摆幅、焊接起止。布局电缆线采用拖链拖动。数字焊接电源：山大奥太7数字焊接电源：NBC-500逆变式CO2气体保护焊机。中部槽悬臂焊接专机中部槽悬臂焊接专机2、主要技术参数：2、主要技术参数：焊接有效长度：2000mm焊接有效宽度：400-1000mm焊接速度范围：120-1200mm/min焊接速度范围：120 1200mm/min水平手动滑架行程：400-1000mm升降电动滑架行程：300mm摆动器行程100摆动器行程：100mm摆动速度：0-3000mm/min停留时间：0-2 s额定焊接电流：500A大悬臂离地面：1500 mm焊枪离地面最低点：500 mm焊枪离地面最低点：500 mm焊接电源：NBC-500逆变式CO2气体保护焊机山大奥太8（设备配置单）中部槽悬臂焊接专机中部槽悬臂焊接专机山大奥太9中部槽悬臂焊接专机中部槽悬臂焊接专机山大奥太10中部槽悬臂焊接专机中部槽悬臂焊接专机山大奥太11中部槽悬臂焊接专机中部槽悬臂焊接专机山大奥太12中部槽悬臂焊接专机中部槽悬臂焊接专机电压、电流、焊枪摆动参数调节方便灵活，直观、易于操作；正、反向焊接。山大奥太13操作描述操作描述1、把点装好的工件吊运装夹到定位工作台上；2、将横梁手动水平转动90，通过手动盒点动控制把焊枪对准焊缝起始点；3、启动焊接按钮，焊接行走机构均匀行走，两把焊枪可同时或单独起弧焊接，可正反方向焊直到工件焊完为止正反方向焊，直到工件焊完为止；4、焊枪摆动器的摆幅、速度、两侧停留时间可在触摸屏设定。工件点装吊装至工作台调节横梁启动焊接正反向焊接焊接规范实时可调调节横梁，启动焊接正反向焊接焊接结束焊接规范实时可调山大奥太14客户群客户群区域划分：山西：山西煤机厂、平阳煤机厂、忻州通用机械山西：山西煤机厂、平阳煤机厂、忻州通用机械厂东北：辽源方大锻造有限公司河北：张家口万全煤机山大奥太15谢 谢 观 看谢 谢 观 看山大奥太16
