大家好，今天给大家介绍另一种弹簧的制作方法。
以前纠结于压缩弹簧怎么做，现在可以很清楚地告诉大家了，下面给大家介绍：
做弹簧最普通做法是，先做螺旋线，然后再画一个截面草图，这样扫描就可以了（这种方法也是可以压缩的，但是我一直找不到方法，还请大家指教）。

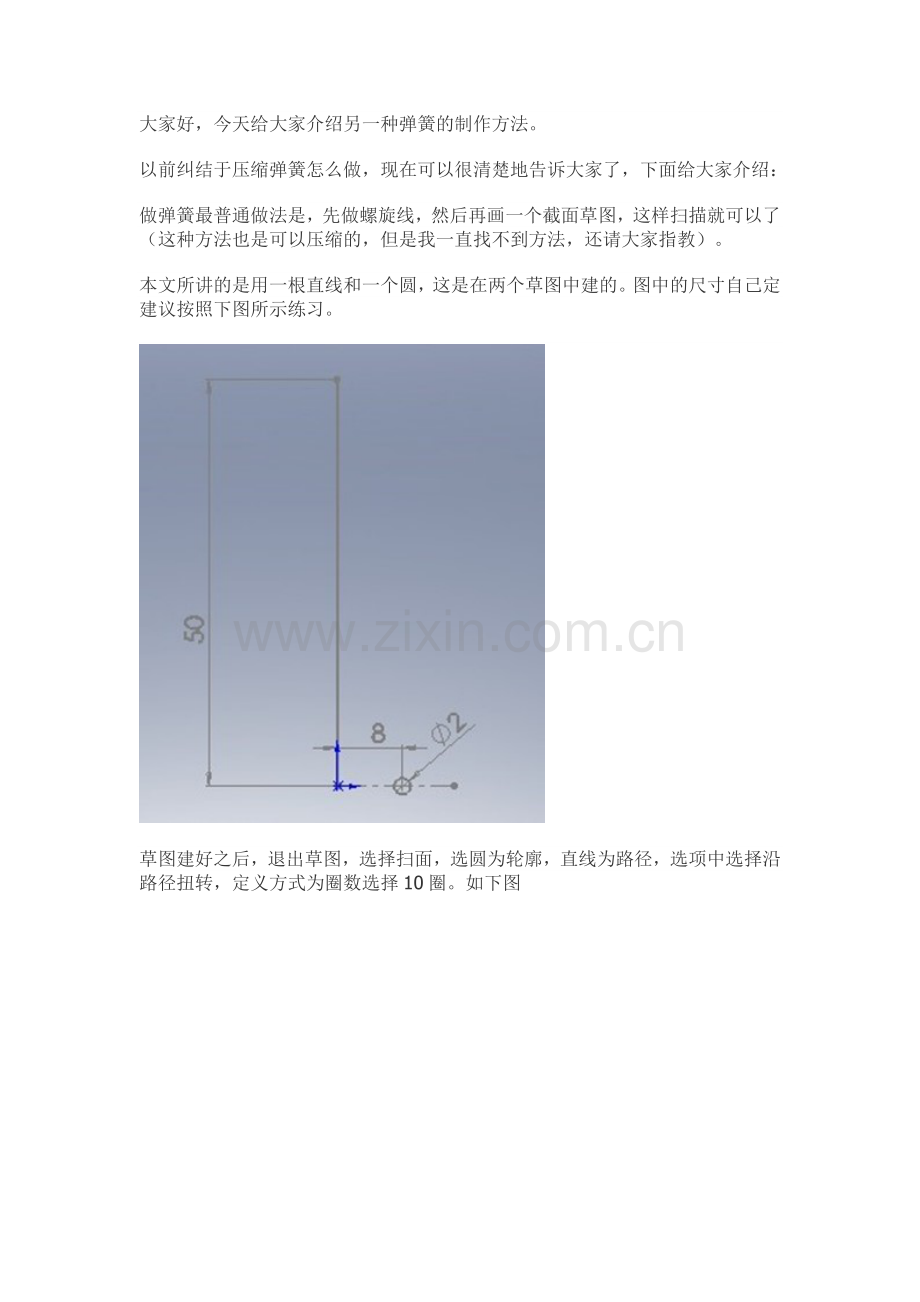

本文所讲的是用一根直线和一个圆，这是在两个草图中建的。图中的尺寸自己定建议按照下图所示练习。

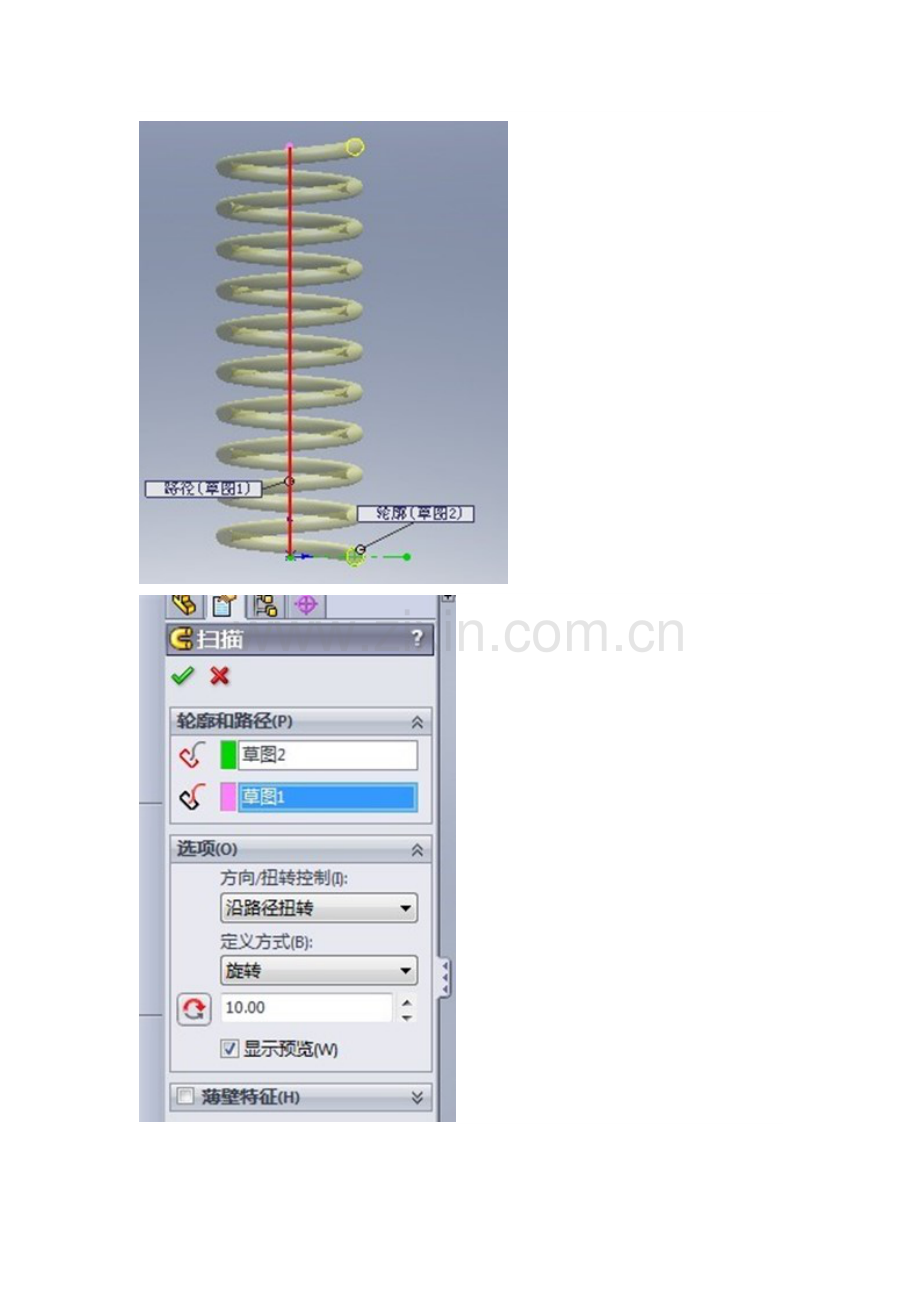

草图建好之后，退出草图，选择扫面，选圆为轮廓，直线为路径，选项中选择沿路径扭转，定义方式为圈数选择10圈。如下图

这样弹簧就建好了，下面做弹簧两端的平面。选择弹簧下端的平面为草绘平面，正视。注意：这个矩形的右侧两个端点要分别选择弹簧上下两个端面的中点。这样可以保证在以后的压缩中不出错误，反侧切除如图示，因为这是在中间平面上做的所以要选择对称，设置合适距离，完成。

（点选反侧切除，两侧对称）

弹簧的自由形状完成如下图。

这使更改左侧设计树中的直线距离即可把弹簧压缩了。

如下图，直线并不能无线小，合适即可（你可以试试25改成20就会出错，想想就明白，弹簧也是有压缩极限的）。如下图压缩弹簧就做好了。

弹簧自由状态和压缩状态对比图：
