SOLIDWORKS型腔操作方法

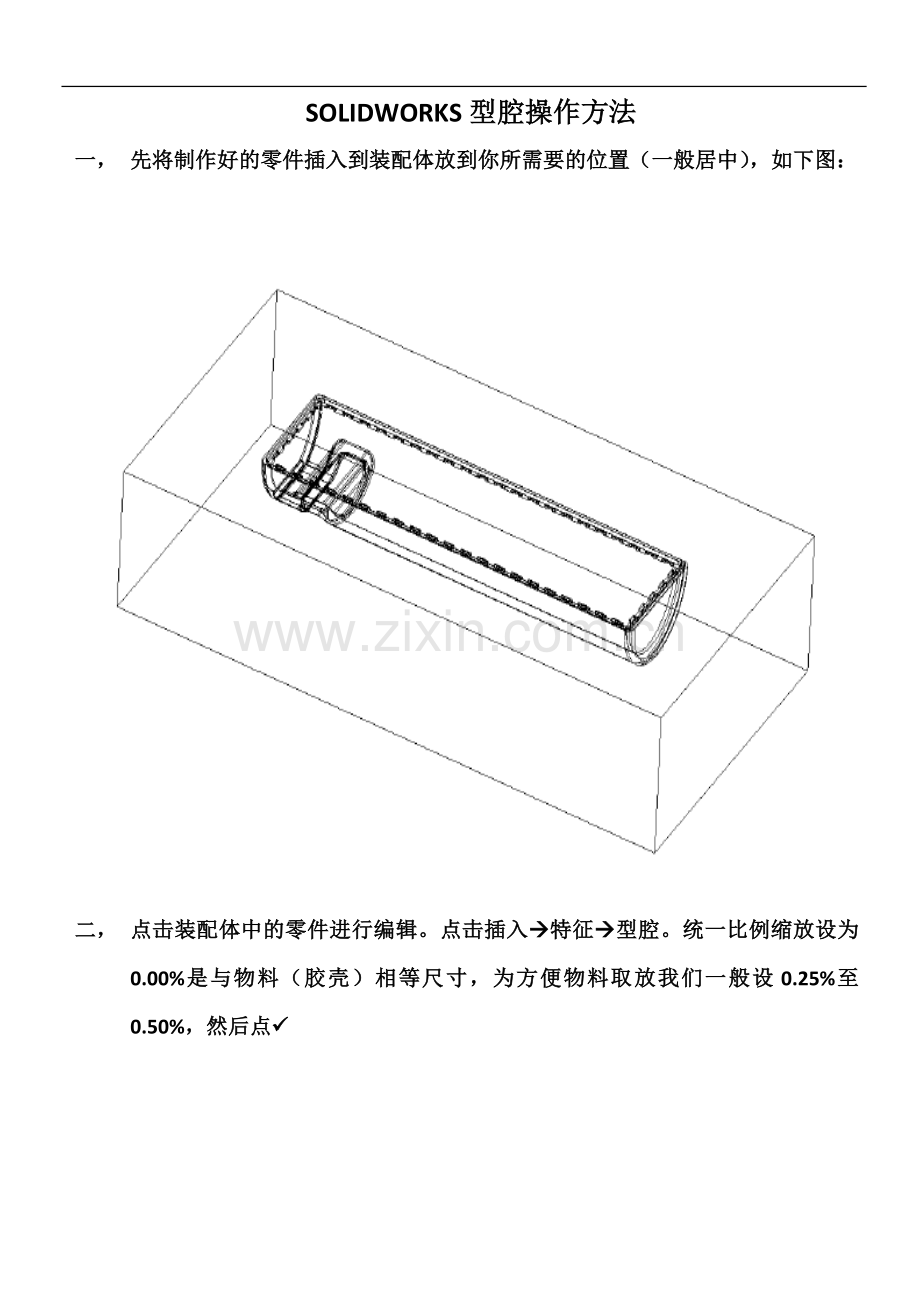

一， 先将制作好的零件插入到装配体放到你所需要的位置（一般居中），如下图：

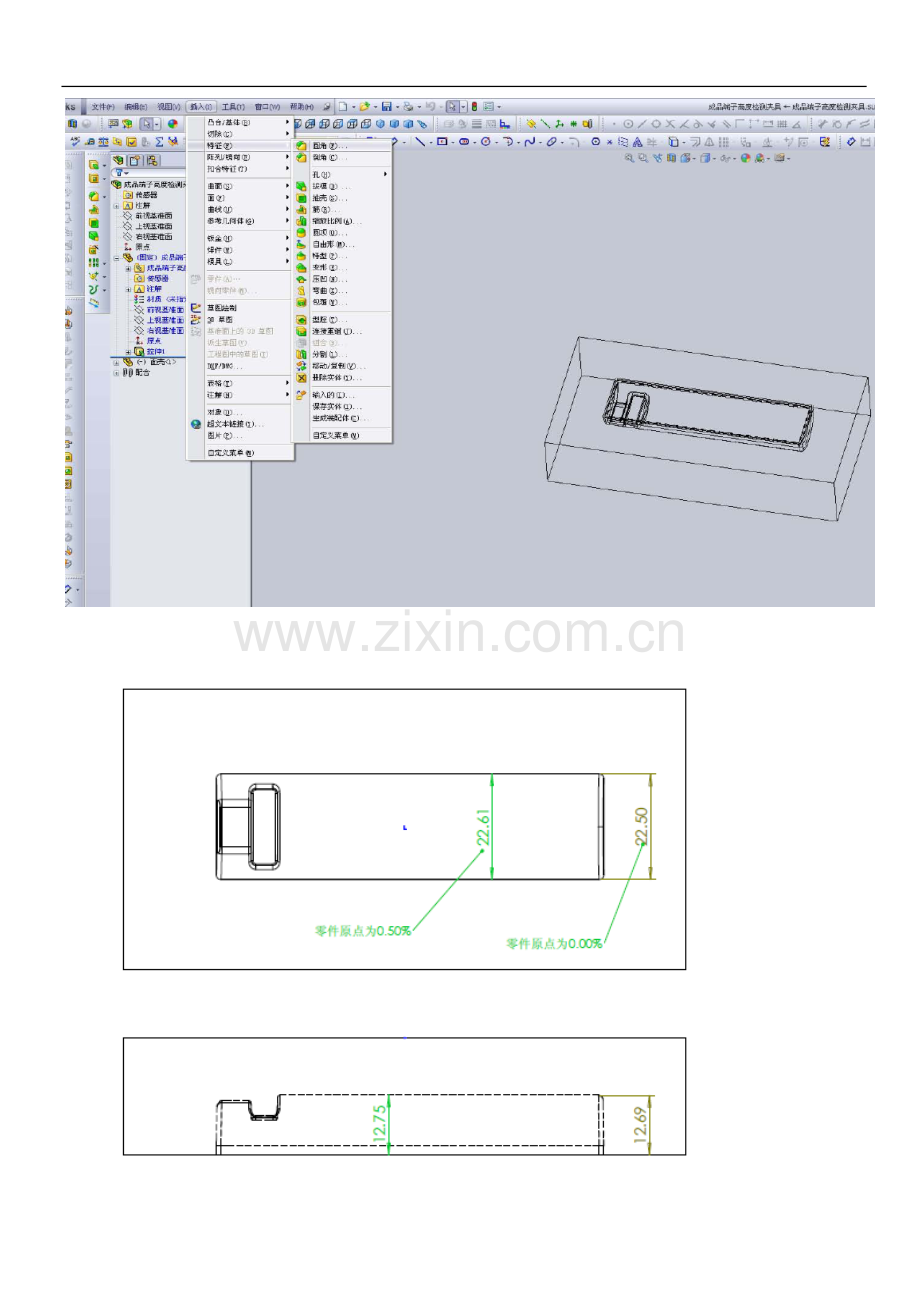

二， 点击装配体中的零件进行编辑。点击插入à特征à型腔。统一比例缩放设为0.00%是与物料（胶壳）相等尺寸，为方便物料取放我们一般设0.25%至0.50%，然后点ü

三， 保存à文件à另存为一零件名à保存，然后退出装配体编辑。

四， 打开型腔零件à开启草图，将零件显示为线架图，用鼠标（左手按住Ctrl键）一段、一段点击物料图型的边框线，再点击转换实体引用。
五， 拉伸切除à给定深度（零件面到物料的尺寸多0.1以上，一定要切到物料）à打üà所选实体，点击要保留的实体零件à确定。完成后，如下图：
