建筑材料试验项目与取样规定.docx

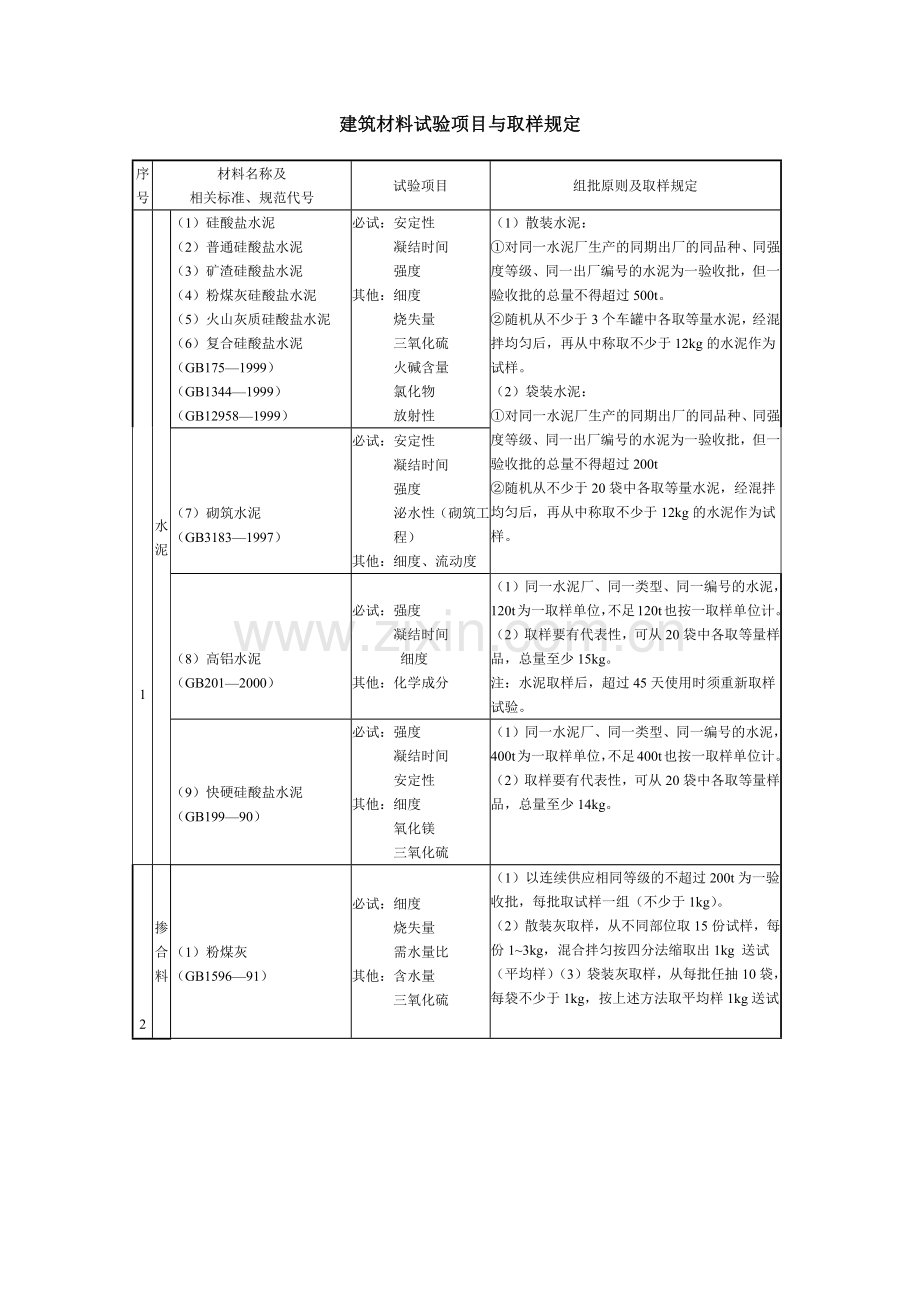

建筑材料试验项目与取样规定序号材料名称及相关标准、规范代号试验项目组批原则及取样规定1水 泥（1）硅酸盐水泥（2）普通硅酸盐水泥（3）矿渣硅酸盐水泥（4）粉煤灰硅酸盐水泥（5）火山灰质硅酸盐水泥（6）复合硅酸盐水泥（GB1751999）（GB13441999）（GB129581999）必试：安定性 凝结时间 强度其他：细度 烧失量 三氧化硫火碱含量氯化物放射性（1）散装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过500t。随机从不少于3个车罐中各取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样。（2）袋装水泥：对同一水泥厂生产的同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t随机从不少于20袋中各取等量水泥，经混拌均匀后，再从中称取不少于12kg的水泥作为试样。（7）砌筑水泥（GB31831997）必试：安定性 凝结时间 强度 泌水性（砌筑工 程）其他：细度、流动度（8）高铝水泥（GB2012000）必试：强度 凝结时间 细度其他：化学成分（1）同一水泥厂、同一类型、同一编号的水泥，120t为一取样单位，不足120t也按一取样单位计。（2）取样要有代表性，可从20袋中各取等量样品，总量至少15kg。注：水泥取样后，超过45天使用时须重新取样试验。（9）快硬硅酸盐水泥（GB19990）必试：强度凝结时间 安定性其他：细度氧化镁三氧化硫（1）同一水泥厂、同一类型、同一编号的水泥，400t为一取样单位，不足400t也按一取样单位计。（2）取样要有代表性，可从20袋中各取等量样品，总量至少14kg。2掺合料（1）粉煤灰（GB159691）必试：细度烧失量需水量比其他：含水量三氧化硫（1）以连续供应相同等级的不超过200t为一验收批，每批取试样一组（不少于1kg）。（2）散装灰取样，从不同部位取15份试样，每份13kg，混合拌匀按四分法缩取出1kg 送试（平均样）（3）袋装灰取样，从每批任抽10袋，每袋不少于1kg，按上述方法取平均样1kg送试2）天然沸石粉（GBJ/T11297）必试：细度需水量比吸铵值其他：水泥胶砂28天抗压强度比（1）以相同等级的沸石粉每120t为一验收批，不足120t也按一批计。每一验收批取样一组（不少于1kg）。（2）袋装粉取样时，应从每批中任抽10袋，每袋中各取样不得少于1kg，按四分法缩取平均试样。（3）散装沸石粉取样时，应从不同部位取10份试样，每份不少于1kg。然后缩取平样试样。序号材料名称及相关标准、规范代号试验项目组批原则及取样规定3砂（GB50204-2002）（JGJ52-92）必试：筛分析含泥量泥块含量其他：密度有害物质含量坚固性碱活性检验含水率（1）以同一产地，同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组（20kg）。（2）当质量比较稳定，进料量较大时，可定期检验。（3）取样部位应均匀分布，在料堆上从8个不同部位抽取等量试样（每份11kg）。然后用四分法缩至20kg,取样前先将取样部位表面铲除。4碎石或卵石（GB50204-2002）（JGJ53-92）必试：筛分析含泥量泥块含量针片状颗粒含量压碎指标其他：密度有害物质含量坚固性碱活性检验含水率（1）以同一产地，同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组。（2）当质量比较稳定，进料量较大时，可定期检验。（3）一组试样40kg（最大粒径10、16、20mm）或80kg（最大粒径31.5、40mm）取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15份（料堆的顶部、中部、底部）。每份5-40kg,然后缩分到40kg或80kg送试。5混凝土拌合用水（JGJ63-89）必试：PH值氯离子含量其他：不溶物硫化物含量（1）取样数量为23L（2）取样方法：井水、钻孔水和自来水应放水冲洗管道后采集：江湖水应在中心位或水面下500mm处采集。6轻集料轻粗集料（GB/T17431.1.2-1998)必试：筛分析堆积密度吸水率筒压强度粒型系数其他：软化系数有害物质含量烧失量（1）以同一品种、同一密度等级为每200m3为一验收批，不足200m3也按一批计，。（2）试样可以从料堆自上到下不同部位，不同方向任选10点（袋装料应从10袋中抽取）应避免取离析的及面层的材料。（3）初次抽取的试样量应不少于10份，其总料应多于试验用料量的1倍。拌合均匀后，按四分法缩分到试验所需的用料量；轻粗集料为50L（以必试项目计），轻细集料为10L（以必试项目计）。轻细集料（GB/T17431.12-1998）必试：筛分析堆积密度其他：同上7石灰建筑生石灰（JC/T479-1992）必试：其他：CaO+MgO含量末消化残渣含量CO2含量产浆量（1）以同一厂家、同一类别、同一等级不超过100t为一批验收批。（2）从不同部位选取，取样点不少于12个，每个点不少于2kg，缩分至9kg。建筑生石灰粉（JC/T481-1992）必试：其他：CaO+MgO含量细度（1）以同一生产厂、同一类别、等级不超过100t为一验收批。（2）从本批中随机抽取10袋样品，总量不少于500g，缩分至1kg。建筑消石灰（JC/T480-1992）必试：其他：CaO+MgO含量游离水体积安定性细度（1）以同一生产厂、同一类别、等级不超过100t为一验收批。（2）从本批中随机抽取10袋样品，从每袋中抽取500g，混匀后缩分至1kg。序号材料名称及相关标准代号试验项目组批原则及取样规定8建筑石膏（GB9776-88）必试：细度凝结时间其他：抗折强度标准稠度用水量（1）以同一生产厂、同一等级的石膏200t为一验收批，不足200t也按1批计（2）样品经四分法缩分至0.2kg送试。9砌墙砖和砌块（1）烧结普通砖（GB/T5101-1998）必试：抗压强度其他：抗风化、泛霜石灰暴裂、抗冻（1）每15万块为一验收批，不足15万块也按一批计。（2）每一验收批随机抽取验样一组。（10块）（2）烧结多孔砖（GB13544-2000）必试：抗压强度其他：冻融、泛霜石灰爆裂、吸水率（1）每3.5万块-15万块为一验收批，不足3.5万块也按一批计。（2）每一验收批随机抽取试样一组。（10块）（3）烧结空心砖，空心砌块（GB13545-92）必试：抗压强度（大面、条面）其他：密度、冻融、泛霜、石灰爆裂吸水率（1）每3万块为一验收批，不足3万块也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砖中，随机抽取抗压浊度实验式样一组（5块）。（4）非烧结普通砖（JC422-1991）（1996）必试：抗压强度、抗折强度其他：抗冻性、吸水率、耐水性（1）每5万块为一验收批，不足5万块也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砖中，随机抽取抗压浊度实验式样一组（10块）。（5）粉煤灰砖（JC239-2001）必试：抗压强度、抗折强度其他：干燥收缩、抗冻性（1）每10万块为一验收批，不足10万块也按一批计。（2）每一验收批随机抽取试样一组。（20块）（6）粉煤灰砌块（JC238-1991）（1996）必试：抗压强度其他：密度、炭化、抗冻、干缩（1）每200m3为一验收批，不足200m3也按一批计。（2）每批从尺寸偏差和外观质量检验合格的砌块中，随机抽取式样一组（3块），将其切割成边长200mm的立方体式样进行抗压强度实验。（7）蒸压灰砂砖（GB11945-1999）必试：抗压强度、抗折强度其他：密度、抗冻（1）每10万块为一验收批，不足10万块也按一批计。（2）每一验收批随机抽取试样一组。（10块）（8）蒸压灰砂空心砖（JC/T637-1996）必试：抗压强度其他：抗冻性（1）每10万块砖为一验收批，不足10万块也按一批计。（2）从外观合格的砖样中，用随机抽取法抽取2组10块（NF砖为2组20块）进行抗压强度试验和抗冻性试验。注：NF为规格代号，尺寸为24011553mm。（9）普通混凝土空心砌块（GB8239-1997）必试：抗压强度其他：密度和空心率、含水率、吸水率、抗冻、抗压（1）每1万块为一验收批，不足1万块也按1批计。（2）每批从尺寸偏差和外观质量检查合格的砖中随机抽取抗压强度实验式样一组（5块）。（10）轻集料混凝土小型空心砌块（GB15229-94）（GB/T4111-1997）必试：抗压强度其他：密度等级、干缩率和相对含水率、抗冻性（11）蒸压加气混凝土砌块（GB/T11968-1997）必试：立方体抗压强度干体积密度其他：干燥收缩抗冻性导热性（1）同品种、同规格、同等级的砌块，以1000块为一批，以1000块为一验收批，不足1000块也按一批计。（2）从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度试验，制作3组试件作干体积密度检验。序号材料名称及相关标准代号试验项目组批原则及取样规定10钢材碳素结构钢（GB700-88）必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其他：断面收缩率、硬度、冲击、化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，不足60t也按一批计。（2）每一验收批取一组试件（拉伸、弯曲各1个）（2）钢筋混凝土用热轧带肋钢筋（GB1499-1998）（GB2975-1998）（GB/T2101-89）（3）钢筋混凝土用热轧光圆钢筋（GB13013-91）（GB/T2975-1998）（GB/T2101-89）（4）钢筋混凝土用余热处理钢筋（GB13014-91）（GB/T2975-1998）（GB/T2101-89）必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其他：反向弯曲化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。（2）每一验收批取一组试件（拉伸2个、弯曲2个）（3）在任选的2根钢筋切取。（5）低碳钢热轧圆盘条（GB/T701-1997）（GB/T2975-1998）（GB/T2101-89）必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其他：化学成分（1）同一厂别、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。（2）每一验收批取一组试件，其中拉伸1个、弯曲2个（取自不同盘）（6）冷轧带肋钢筋（GB13788-2000）（GB/T2975-1998）（GB/T2101-89）必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验其他：松弛率化学成分（1）同一牌号、同一规格、同一生产工艺、同一交货状态，每60t为一验收批，不足60t也按一批计。（2）每一检验批取拉伸试件1个（逐盘），弯曲试件2个（每批），松弛试件1件（定期）。（3）在每（任）盘中的任意一端截去500mm后切取。（7）冷轧扭钢筋（JC3046-1998）（GB/T2975-1998）（GB/T2101-89）必试：拉伸试验（屈服点、抗拉强度、伸长率）弯曲试验、重量节距厚度其他：（1）同一牌号、同一规格尺寸、同一台轧机、同一台班每10t为一验收批，不足10t也按一批计。（2）每批取弯曲试件1个、拉伸试件2个，重量、节距、厚度各3个。（8）预应力混凝土用钢丝（GB/T5223-1995）（GB/T2103-88）必试：抗拉强度伸长率弯曲试验其他：屈服强度松弛率（每季度抽验）（1）同一牌号、同一规格、同一生产工艺制度的钢丝组成，每批重量不大于60t。（2）钢丝的检验应按（GB/T2103）的规定执行。在每盘钢丝的两端进行抗拉强度、弯曲和伸长率的试验。屈服强度和松弛率实验每季度抽验一次，每次至少3根。序号材料名称及相关标准代号试验项目组批原则及取样规定10钢材（9）中强度预应力混凝土用钢丝（YB/T156-1999）（GB/T2103-88）（GB/T10120-96）必试：抗拉强度伸长率反复弯曲其他：规定非比例伸长应力松弛率（1）钢丝应成批验收，每批由同一牌号、同一规格、同一强度等级、同一生产工艺制度的钢丝组成。每批重量不大于60t。（2）每盘钢丝的两端取样进行抗拉强度、伸长率、反复弯曲的检验。（3）规定非比例伸长应力和松弛率试验，每季度抽检一次，每次不少于3根。(10)预应力混土用用钢棒（GB/T1111997）必试：抗拉强度、伸长率、平直度其他：规定非比例伸长应力、松弛率（1）钢棒应成批验收，每批由同一牌号、同一外形、同一公称截面尺寸、同一热处理制度加工的钢棒组成。（2）不论交货状态是盘卷或直条，试件均在端部取样，各试验项目取样数量均为1根。（3）批量划分按交货状态和公称直径而定（盘卷：13mm，批量为5盘）；（直条：13mm，批量为1000条；13 mm26mm ，批量为200条；26mm，批量为100条）。注：以上批量划分仅适用于必试项目。（11）预应力混凝土用钢绞线（GB/T52241995）必试：整根钢绞线的最大负荷、屈服负荷、伸长率、松弛率、尺寸测量其他：弹性模量（1）预应力用钢绞线应成批验收，每批由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60t。（2）从每批钢绞线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根进行表面质量、直径偏差、捻距和力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服和松弛试验每季度抽检一次，每次不少于一根。（12）预应力混凝土用低合金钢丝（YB/T03893）必试：拔丝用盘条：抗拉强度伸长率冷弯钢丝：抗拉强度伸长率反复弯曲应力松弛其他：（1）拔丝用盘条：见本表10（5）（低碳热扎圆盘条）（2）钢丝：每批钢丝应由同一牌号、同一形状、同一尺寸、同一交货状态的钢丝组成。从每批中抽查5，但不少于5盘进行形状、尺寸和表面检查。从上述检查合格的钢丝中抽取5，优质钢抽取10，不少于3盘，拉伸实验每盘一个（任意端）；不少于5盘，反复弯曲试验每盘一个（任意端去掉500mm后取样）。（13）一般用途低碳钢丝（GB/T34394）(GB/T210388)必试：抗拉强度、180度弯曲试验次数、伸长率（标距100mm）其他：（1）每批钢丝应由同一尺寸、同一层锌层级别、同一交货状态的钢丝组成。（2）从每批中抽查5，但不少于5盘进行形状、尺寸和表面检查。（3）从上述检查合格的钢丝中抽取5，优质钢抽取10，不少于3盘，拉伸试验、反复弯曲试验每盘各一个（任意端）。序号材料料名称及相关标准代号试验项目级批原则及取样规定11钢筋连接焊接：(GB502042002)(JGJ/T272001)(JGJ1896)班前焊（工艺性能试验）在工程开工或每批钢筋正式焊接前，应进行现场条件下的焊接性能试验。试验合格后方可正式生产。试件数量及要求见以下：（1）钢筋电阻点焊必试：抗拉强度抗剪强度弯曲试验（1）电阻点焊制品1）钢筋焊接骨架：凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类制品，且每200件为一验收批，一周内不足200件的也按一批计；试件应从成品中切取，当所切取试件的尺寸小于规定的试件尺寸时，或受力钢筋大于8mm时，可在生产过程中焊接试验网片，从中切取试件。试件尺寸见图：图 钢筋焊接试验网片与试件（）焊接试验网片简图；（b）钢筋焊点抗剪试件；（c）钢筋焊点拉伸试件。由几种钢筋直径组合的焊接骨架，应对每种组合做力学性能检验；热轧钢筋焊点，应作抗剪试验，试件数量3件；冷拔低碳钢丝焊点，应作抗剪试验及对较小的钢筋作拉伸试验，试件数量3件。2）钢筋焊接网；凡钢筋级别、直径及尺寸相同的焊接骨架应视为同一类制品，每批不应大于30t，或每200件为一验收批，一周内不足30t或200件的也按一批计；试件应从成品中切取；冷轧带肋钢筋或冷拔低碳钢丝焊点应作拉伸试验，试件数量1件，横向试件数量1件；冷轧带肋钢筋焊点应作弯曲试验，纵向试件数量1件，横向试件数量1件；热轧钢筋、冷轧带肋钢筋或冷拔低碳钢丝的焊点应作抗剪试验，试件数量3件。序号材料名称及相关标准规范代号试验项目组批原则及取样规定11（2）钢筋闪光对焊接头必试：抗拉强度弯曲试验（1）同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内，可在一周内累计计算；累计仍不足300个接头，也按一批计。（2）力学性能试验时，试件应从成品中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。（3）焊接等长预应力钢筋（包括螺丝杆与钢筋）。可按生产条件作模拟试件。（4）螺丝端杆接头可只做拉伸试验。（5）若初试结果不符合要求时，可随机再取双倍数量试件进行复试。（6）当模拟试件实验结果不符合要求时，复试应从成品中切取，其数量和要求与初试时相同。（3）钢筋电弧焊接头必试：抗拉强度（1）工厂焊接条件下：同钢筋级别300个接头为一验收批。（2）在现场安装条件下：每一至二层楼同接头形式、同钢筋级别的接头300个为一验收批。不足300个接头也按一批计。（3）试件应从成品中随机切取3个接头进行拉伸试验。（4）装配式结构节点的焊接接头可按生产条件制造模拟试件。（5）当初试结果不符合要求时，应再取6个试件进行复试。（4）钢筋电渣压力焊接头必试：抗拉强度（1）一般构筑物中以300个同级别钢筋接头作为一验收批。（2）在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一验收批，不足300个接头也按一批计。（3）试件应从成品中随机切取3个接头进行拉伸试验。（4）当初试结果不符合要求时应再取6个试件进行复试。（5）钢筋气压焊接头必试：抗拉强度弯曲试验（梁、板的水平筋连接）（1）一般构筑物中以300个接头作为一验收批。（2）在现浇钢筋混凝土房屋结构中，同一楼层中应以300个头作为一验收批，不足300个接头也按一批计。（3）试件应从成品中随机切取3个接头进行拉伸实验；在梁、板的水平钢筋连接中，应另取3个试件做弯曲试验。（4）当初试结果不符合要求时，应再取6个试件进行复试。序号材料名称及相关标准代号试验项目组批原则及取样规定11钢筋连接（6）预埋件钢筋型接头必试：抗拉强度（1）预埋件钢筋埋弧压力焊，同类型预埋件一周内累计每300件时为一验收批，不足300个接头也按一批计。每批随机切取3个试件做拉伸试验。（2）当初试结果不符合规定时，再取6个试件进行复试。机械连接包括（1）锥螺纹连接（2）套筒挤压接头（3）镦粗直螺纹钢筋接头(GB502042002)(JGJ10796)(JGJ10896)(JGJ10996)(JGJ/T30571999)必试：抗拉强度（1）工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的接头试件不少于3根，同时对应截取按接头试件的母材，进行抗拉强度试验。（2）现场检验：接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批。不足500个接头也按一批计。每一验收批必须在工程结构中随机截取3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。12防水材料（1）沥青防水卷材（GB50207-2002）（GB50208-2002）石油沥青纸胎油毡、油纸（GB32689）石油沥青玻璃纤维胎油毡（GB/T1468693）石油沥青玻璃布胎油毡（JC/T841996）铝箔面油毡（JC/T5041992）（1996）（JC/T6901998）必试：纵向拉力耐热度柔度不透水性其他： （1） 以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，100499卷抽4卷，100卷宗以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验。（2）将试样卷材切除距外层卷头2500mm顺纵向截取600mm的2块全幅卷材送试。序号材料名称及相关标准代号试验项目组批原则及取样规定12防水材料（2）高聚物改性沥青防水卷材：（GB502072002）（GB502082002）改性沥青聚乙烯胎防水卷材（JC/T6331996）弹性体改性沥青防水卷材（GB182422000）塑性体改性沥青防水卷材（GB18243-2000）沥青复合胎柔性防水卷材(JC/T6901998)自粘橡胶沥青防水卷材(JC/T8401999)聚合物改性沥青复合脂防水总材（DBJ01532001）必试：拉力最大拉力时延伸率不透水性柔度耐热度（1）同序号12.（1）规定（2）将试样卷材切除距外层卷头2500mm后，顺纵向切取800mm的全幅卷材试样2块。一块作物理性能检验用，另一块备用。（3）合成高分子防水卷材（GB502072002）（GB502082002） 聚氯乙烯防水卷材（GB1295291）氯化聚乙烯防水卷材（GB1295291）三元丁橡胶防水卷材（JC/T6451996）氯化聚乙烯橡胶共混防水卷材（JC/T6841997）高分子防水材料(第一部分片材)（GB18173.12000）必试：断裂拉伸强度扯断伸长率不透水性低温弯折性其他：胶粘剂性能 （1）同序号12.（1）规定（2）将试样卷材切除距外层卷头300mm后顺纵向切取1500mm的全幅卷材2块，一块作物理性能检验用，另一块备用。（4）沥青基防水涂料（GB502072002）（GB502082002）（GB318682） 溶剂型橡胶沥青防水涂料（JC/T8521999） 水性沥青基防水涂料（JC408-91）必试：固体含量不透水性低温柔度耐热度延伸率（1）同一生产厂每5t产品为一验收批，不足5t也按一批计。（2）随机抽取，抽样数应不低于（n是产品的桶数）。（3）从已检的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装入样品容器中，样品溶器应留有约5%的空隙，盖严，并将样品容器外部擦干净立即作好标志。一份试验用，一份备用。序号材料名称及相关标准代号试验项目组批原则及取样规定37管 材（1）建筑排水用硬聚氯乙烯管材（GB/T5836.192）（GB282887）必试：其他：纵向回缩率扁平试验拉伸屈服强度断裂伸长率落锤冲击试验维卡软化温度（1）同一生产厂，同一原料、配方和工艺的情况下生产的同一规格的管材，每30t为一验收批，不足30t也按一批计。（2）在计数合格的产品中随机抽取3根试样，进行纵向回缩率和扁平试验。（2）建筑排水用硬聚氯乙烯管件（GB/T583.292）必试：其他：烘箱试验坠落试验卡软化温度（1）同一生产厂，同一原料，配方和工艺情况下生产的同一规格的管件，每5000件为一验收批，不足5000件也按一批计。（3）给水用硬聚氯乙烯（PVCV）管材（GB/T10002.11996）必试：生活饮用给水管材的卫生性能其他：纵向回缩率二氯甲烷浸渍液压试验（1）同一生产厂，同一批原料，同一配方和工艺情况下生产的同规格的管材，每100t为一验收批，不足100t也按一批计。（2）抽样方案见下表：（4）给水用聚乙烯（PE）管材（GB/TK136632000）（GB/T1721998）必试：生活饮用给水管材的卫生性能其他：静液压强度（80）断裂伸长率氧化诱导时间批量范围（N）样本大小（n）1501512802805005011200120132003201100008132032508038卫生陶瓷（GB/T69521999）必试：其他：冲击功能吸水率抗龟裂试验水封试验污水排放试验（1）同一生厂，同种产品，同一级别5003000件为一验收批，不足500件也按一批计。（2）每批随机抽取3件用于冲击功能试验，3件用于污水排放试验，其他试验项目各取1件。
