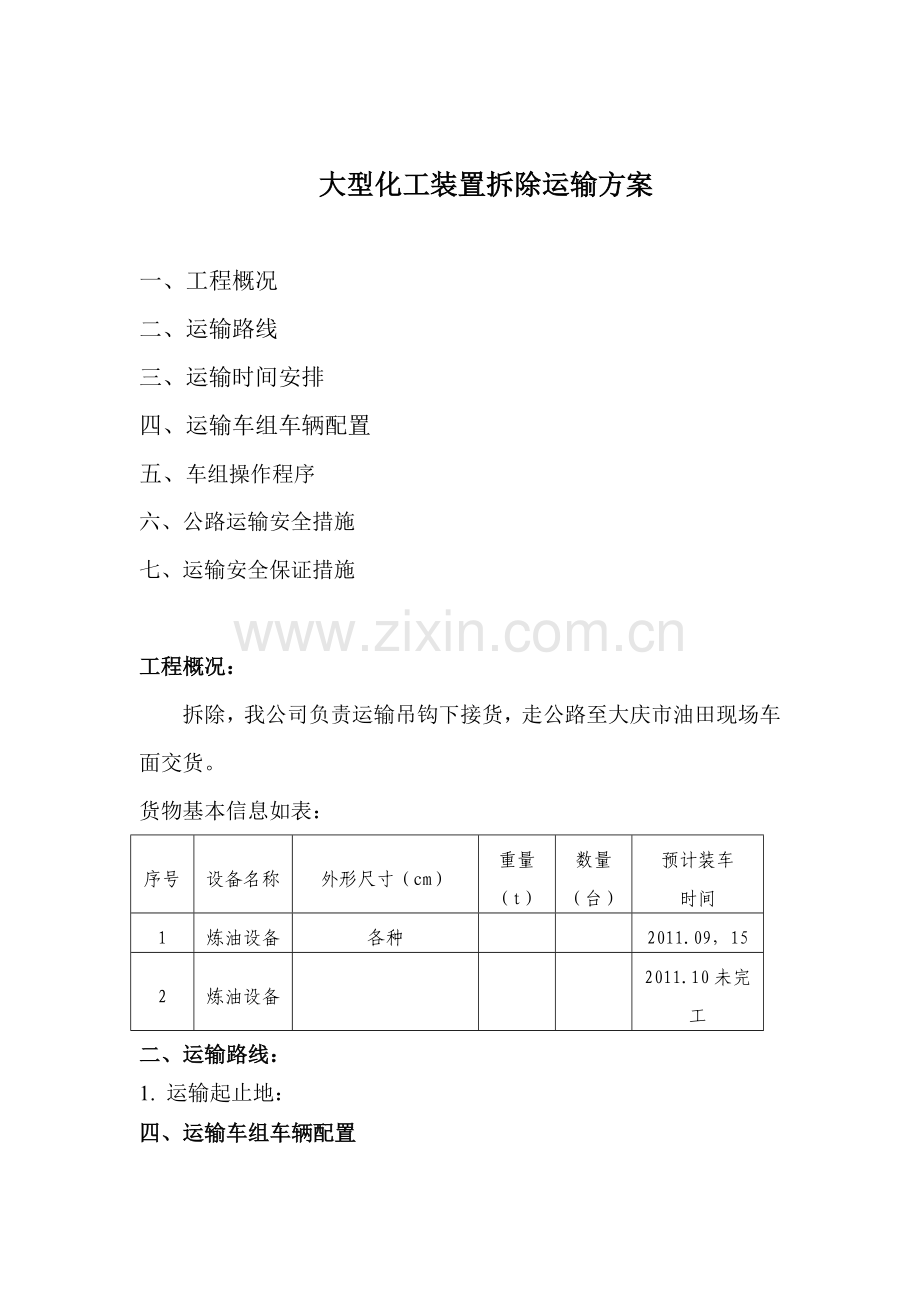

大型化工装置拆除运输方案

一、工程概况
二、运输路线
三、运输时间安排
四、运输车组车辆配置
五、车组操作程序
六、公路运输安全措施
七、运输安全保证措施

工程概况：
拆除，我公司负责运输吊钩下接货，走公路至大庆市油田现场车面交货。
货物基本信息如表：
序号
设备名称
外形尺寸（cm）
重量
（t）
数量
（台）
预计装车
时间
1
炼油设备
各种

2011.09，15
2
炼油设备

2011.10未完工
二、运输路线：
1. 运输起止地：

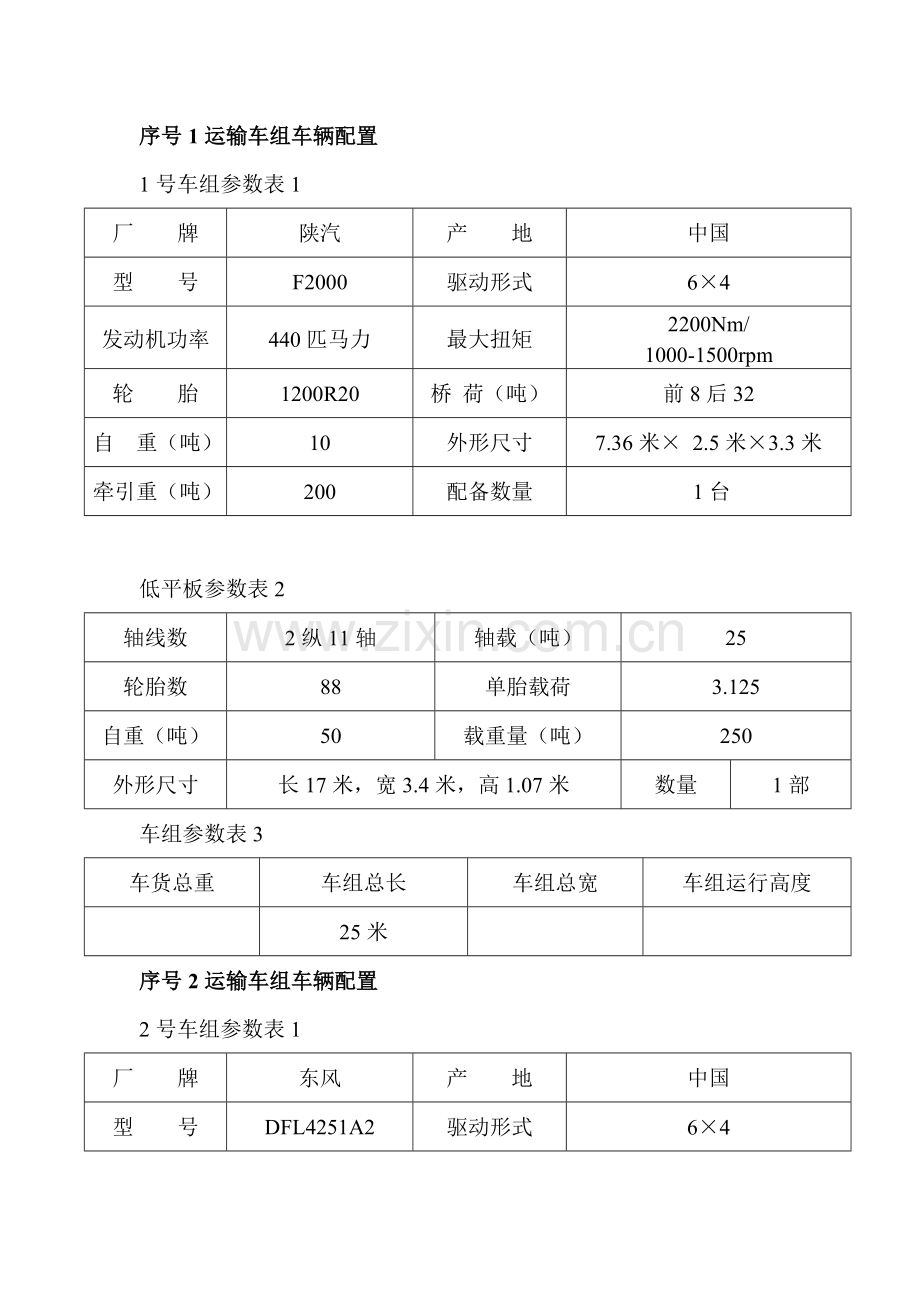

四、运输车组车辆配置
序号1运输车组车辆配置
1号车组参数表1
厂 牌
陕汽
产 地
中国
型 号
F2000
驱动形式
6×4
发动机功率
440匹马力
最大扭矩
2200Nm/
1000-1500rpm
轮 胎
1200R20
桥 荷（吨）
前8后32
自 重（吨）
10
外形尺寸
7.36米× 2.5米×3.3米
牵引重（吨）
200
配备数量
1台

低平板参数表2
轴线数
2纵11轴
轴载（吨）
25
轮胎数
88
单胎载荷
3.125
自重（吨）
50
载重量（吨）
250
外形尺寸
长17米，宽3.4米，高1.07米
数量
1部
车组参数表3
车货总重
车组总长
车组总宽
车组运行高度

25米

序号2运输车组车辆配置
2号车组参数表1
厂 牌
东风
产 地
中国
型 号
DFL4251A2
驱动形式
6×4
发动机功率
380匹马力
最大扭矩
1800Nm/
1000-1500rpm
轮 胎
1200R20
桥 荷（吨）
前8后32
自 重（吨）
8
外形尺寸
7.36米× 2.5米×3.3米
牵引重（吨）
80
配备数量
1台
低平板参数表2
轴线数
3桥
轴载（吨）
17
轮胎数
12
单胎载荷
4.25
自重（吨）
16
载重量（吨）
80
外形尺寸
长12米，宽3.2米，高0.7米
数量
1部
车组参数表3
车货总重
车组总长
车组总宽
车组运行高度
80吨
20米
3.2米
4.5米
五、车组操作程序
（1）挂车的组装
接货前，按设备的参数配备好适合的牵引头，拼好所需轴线板。
（2）挂车组装载流程
按照既定路线在厂方人员带领下进入车间指定地点接货，接货时板车纵向中心线对齐货物纵向中心线，货物重心与板车承载中心重叠，并在设备与板车接触地放上薄橡胶皮，封固货物，苫好苫布
（3）封车加固
在设备的每个吊点处采用下压式八字加固法进行捆扎，每个捆扎点用5吨手拉葫芦和钢丝绳捆扎。加固时钢丝绳、手拉葫芦等与变压器接触点用垫好以防摩擦刮伤设备表面油漆。所用工装、索具与变压器有接触的部位都要用胶皮片进行隔离。
（4）捆扎加固措施
要切实可行的做好捆扎加固工作，捆扎前要检查捆扎索具的完好度，如有索具磨损严重情况，坚决禁止使用。捆扎要牢固可靠，同时又不得损伤设备，在设备与车辆之间要加垫薄橡胶皮增大摩擦系数，无吊点设备应征求业主方技术人员的意见。

六、公路运输安全措施
（1）车组装载后，起步前司机及施工人员再次检查装载、封车等情况。清除影响行车中的不安全因素，确认牵引车和板车状况正常后方可起车。行驶一公里再次检查装载、封车等情况。并在运输途中适时安排车况检查及货物绑扎情况。
（2）参加运输的所有人员（项目经理、驾驶员、乘员）应提前沟通确定，所使用的指挥信号，如：起车、慢行、缓行、停车等，并在运输过程中正确使用。用对讲机联络时，要事先调整好频道，检查试用无误后再使用。
（3）在主变运输途中，板车前后布置开道车辆和联络人员，勤和交警、路政人员联络安排好行车、会车、超车等问题，发现问题及时处理。
（4）开道车与大件运输车辆应密切联系，遇到道路施工、道路狭窄、路肩不实等特殊情况，严禁靠边行驶，。必要时与有关部门联系封道单线居中通行，防止造成交通堵塞，保证板车顺利行驶。
（5）通过弯道时必须在运输指挥人员的指挥下通过，并在牵引车、平板车前、后端及左右侧设人监护，防止刮擦周边设施或障碍。
（6）沿途穿过电力线、通讯线、广播线等高空障碍时应减速行驶，应注意保持对电力线路的安全距离，如有碍安全通行，使用竹质材料或干燥木质材料加工制作排障撑杆，要坚固、耐用、轻便，使用人员要戴绝缘手套、穿绝缘胶鞋。通过需做停电的高压线路时，务必以接到可靠的书面正式通知为准，在规定的时间内安全通过。
（7）沿途排障作业应指定专人负责统一指挥，指挥信号应清晰、醒目、明确、及时、果断。作业人员应注意过往车辆、行人，避免发生交通事故。
（8），在运输过程中不允许出现任何冲撞。运输途中尽可能避开陡坡和坑洼不平路面，并尽可能保持匀速行驶，不允许急剧转向和紧急刹车或急牵引。
（9）公路运输时，其速度为高速公路40 km/h一级公路20km/h匀速行驶。普通公路车速应控制在10km/h以内。
（10）在运输过程中，桥身可以升高降低，行程1米，用于通过凸形道路和钻越高空障碍；桥身自动调平以适应道路横坡。
（11）在运输过程中倾斜角不得超过10度，在坡道处随时调节工作台的高度，使变压器始终处于水平状态。保持变压器的平稳。
（12）由专人统一指挥上坡联合牵引、顶推作业，各台车应同时发力，牵引作业时在钢丝绳周围不准站人，以防钢丝绳突然蹦断伤人。
（13）运输中需停车、会车时，要选择路基坚实的地方，严禁在桥梁、涵洞上刹车、换挡、改变行车速度。不得在车辆行驶中上下车，以保证行车和人身安全。
（14）在运输途中临时停置时，选择在安全地区停置，放好反光牌、反光圆锥，以三角木楔楔紧前后车轮，防止平板挂车前后移动。
（15）夜间停车应在平板车组前后和最宽处设红灯警示标志并派专人看管。

七、运输安全保证措施
运输安全保证措施：
（1）有组织协调负责提前向各地段交通主管部门提出超限设备运输护送方案，运输道路排障申请报告，并且和沿途的交警部门联系，超限运输车辆通过时调派警力护送。
（2）由于本次运输车组的宽度约3米，因此当道路宽度小于9米时，为了保证运输安全整条道路要采取完全封闭措施。
（3）运输车组要有醒目的警示标志，白天车组两侧要悬挂警示旗帜；晚上悬挂警示灯，并在突出的位置张贴反光警示标志。
（4）运输途中每运行30公里必须停车检查，尤其是轮胎、发动机、承载托架、捆扎加固等重点部位，确保运输车组始终处于完好状态。通过铁路道口、跨线桥梁和特大桥时，也要停车检查，提前消除不安全隐患。
（5）牵引车司机和平板临护及操作人员要注意力集中，服从指挥，按照指挥的运输信号行驶；平板车人员应随时临视平板车状态，发生异常要及时示警，并采取必要的安全措施。
（6）运输车组通讯讯指挥系统畅通。指挥人员、操作人员护送车辆等岗位要配备对讲机，牵引车头要配备对讲机及车载台。
（7）变压器属精密设备，在运输过程中冲击振动不允许超过3G，在运输过程中设备倾斜长轴方向不大于15度，短轴方向不大于10度，在高速公路上最大时速40公里，在一级路面运输时速不超过25公里，在二级路面运输时速不超过15公里，在一般路面上（未铺平的公路）运输时速不超过10公里。
（8）通过桥梁要对道路封闭，车辆居中行驶，中途不得停车、换挡，速度不得大于3km/h。
（9）运输车组通过弯道时要提前鸣笛，车速小于3km/h。
（10）运输车组通过跨线桥梁，上部要专门安排人员看护，观察间隙，必要时可以降低平板车高度通行。
（11）运输车组通过较大的横坡路段时，板车操作人员要随时调整板车，确保运输组横向安全可靠。
（12）停车过夜：主液压降至最低，关闭所有液压悬挂。
（13）对于路况复杂，车流量较大，人口密集路段实行交通管制。
（14）精心指挥，正确操作，确保运输“完整无损、万无一失”。
