人工挖土施工交底.doc

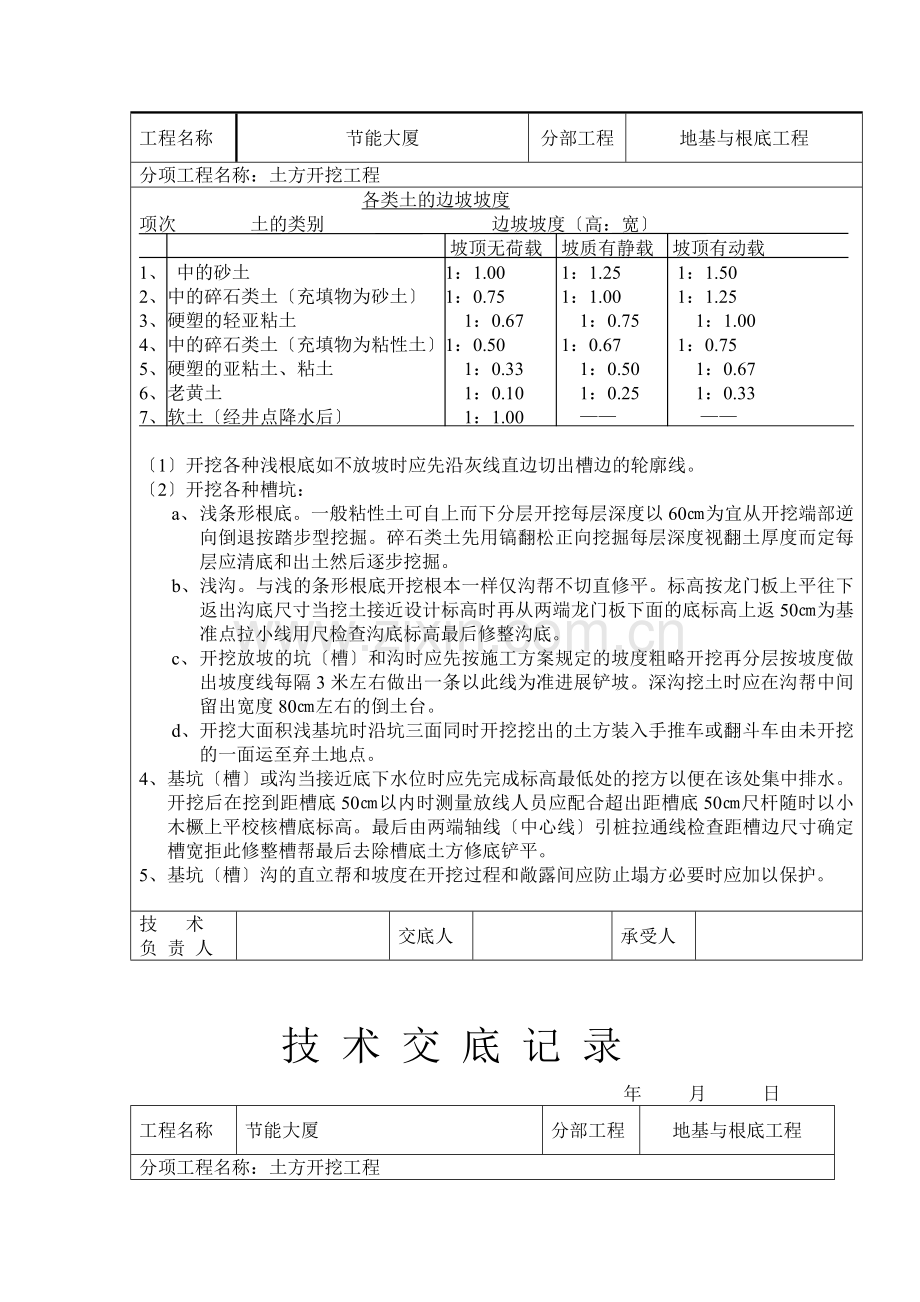

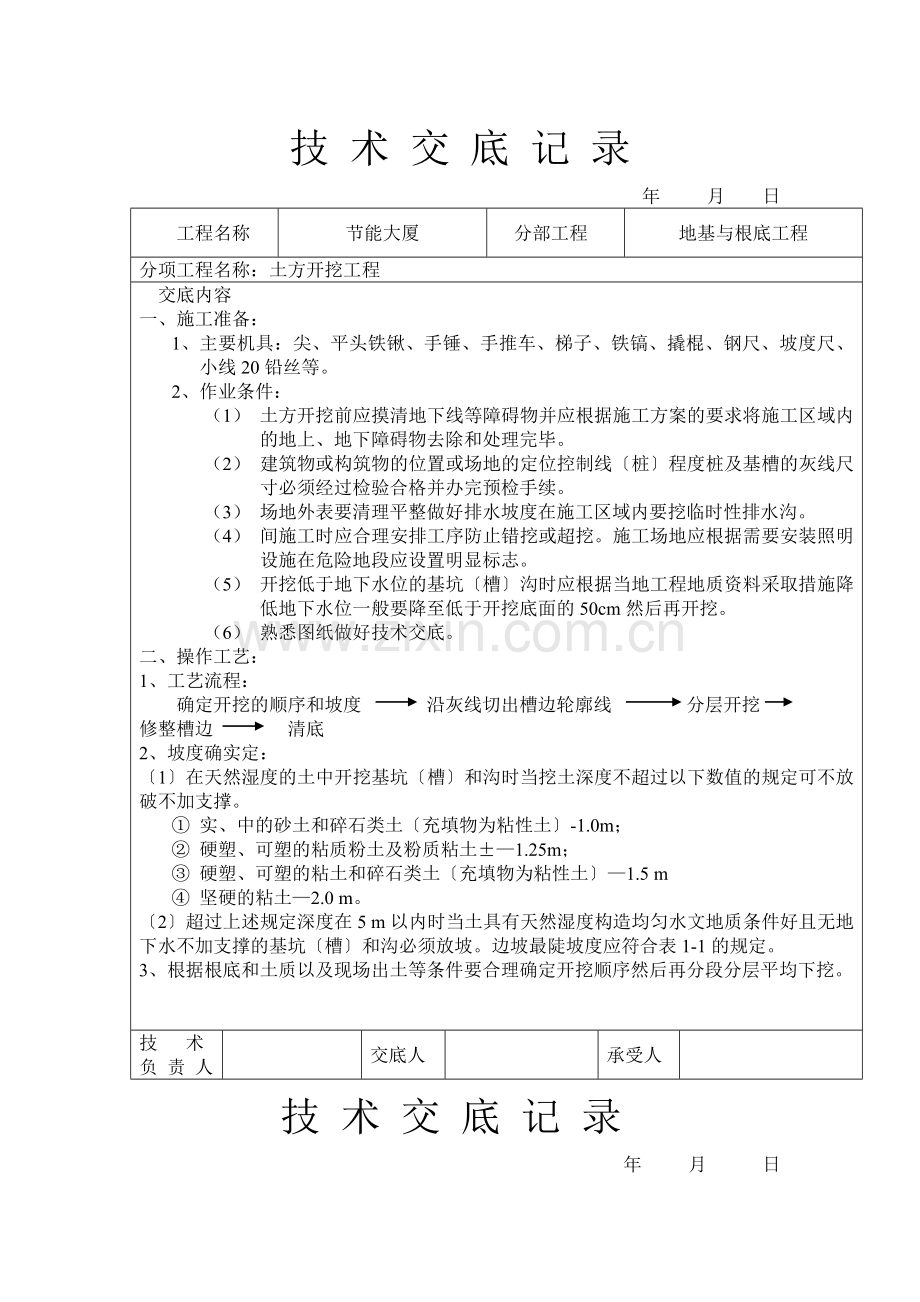

技 术 交 底 记 录 年 月 日工程名称节能大厦分部工程地基与根底工程分项工程名称：土方开挖工程交底内容一、施工准备：1、 主要机具：尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线20铅丝等。2、 作业条件：（1） 土方开挖前应摸清地下线等障碍物并应根据施工方案的要求将施工区域内的地上、地下障碍物去除和处理完毕。（2） 建筑物或构筑物的位置或场地的定位控制线桩程度桩及基槽的灰线尺寸必须经过检验合格并办完预检手续。（3） 场地外表要清理平整做好排水坡度在施工区域内要挖临时性排水沟。（4） 间施工时应合理安排工序防止错挖或超挖。施工场地应根据需要安装照明设施在危险地段应设置明显标志。（5） 开挖低于地下水位的基坑槽沟时应根据当地工程地质资料采取措施降低地下水位一般要降至低于开挖底面的50cm然后再开挖。（6） 熟悉图纸做好技术交底。二、操作工艺：1、 工艺流程：确定开挖的顺序和坡度 沿灰线切出槽边轮廓线 分层开挖修整槽边 清底2、 坡度确实定：1在天然湿度的土中开挖基坑槽和沟时当挖土深度不超过以下数值的规定可不放破不加支撑。 实、中的砂土和碎石类土充填物为粘性土-1.0m； 硬塑、可塑的粘质粉土及粉质粘土1.25m； 硬塑、可塑的粘土和碎石类土充填物为粘性土1.5 m 坚硬的粘土2.0 m。2超过上述规定深度在5 m以内时当土具有天然湿度构造均匀水文地质条件好且无地下水不加支撑的基坑槽和沟必须放坡。边坡最陡坡度应符合表1-1的规定。3、 根据根底和土质以及现场出土等条件要合理确定开挖顺序然后再分段分层平均下挖。技术负 责 人交底人承受人技 术 交 底 记 录 年 月 日工程名称节能大厦分部工程地基与根底工程分项工程名称：土方开挖工程各类土的边坡坡度项次 土的类别 边坡坡度高：宽坡顶无荷载 坡质有静载 坡顶有动载1、 中的砂土 1：1.00 1：1.25 1：1.502、中的碎石类土充填物为砂土 1：0.75 1：1.00 1：1.253、硬塑的轻亚粘土 1：0.67 1：0.75 1：1.004、中的碎石类土充填物为粘性土1：0.50 1：0.67 1：0.755、硬塑的亚粘土、粘土 1：0.33 1：0.50 1：0.676、老黄土 1：0.10 1：0.25 1：0.337、软土经井点降水后 1：1.00 1开挖各种浅根底如不放坡时应先沿灰线直边切出槽边的轮廓线。2开挖各种槽坑：a、 浅条形根底。一般粘性土可自上而下分层开挖每层深度以60为宜从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松正向挖掘每层深度视翻土厚度而定每层应清底和出土然后逐步挖掘。b、 浅沟。与浅的条形根底开挖根本一样仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸当挖土接近设计标高时再从两端龙门板下面的底标高上返50为基准点拉小线用尺检查沟底标高最后修整沟底。c、 开挖放坡的坑槽和沟时应先按施工方案规定的坡度粗略开挖再分层按坡度做出坡度线每隔3米左右做出一条以此线为准进展铲坡。深沟挖土时应在沟帮中间留出宽度80左右的倒土台。d、 开挖大面积浅基坑时沿坑三面同时开挖挖出的土方装入手推车或翻斗车由未开挖的一面运至弃土地点。4、 基坑槽或沟当接近底下水位时应先完成标高最低处的挖方以便在该处集中排水。开挖后在挖到距槽底50以内时测量放线人员应配合超出距槽底50尺杆随时以小木橛上平校核槽底标高。最后由两端轴线中心线引桩拉通线检查距槽边尺寸确定槽宽拒此修整槽帮最后去除槽底土方修底铲平。5、 基坑槽沟的直立帮和坡度在开挖过程和敞露间应防止塌方必要时应加以保护。技术负 责 人交底人承受人技 术 交 底 记 录 年 月 日工程名称节能大厦分部工程地基与根底工程分项工程名称：土方开挖工程交底内容在开挖槽边弃土时应保证边坡和直立帮的稳定。当土质良好时抛于槽边的土方或材料应距槽沟边缘0.8米以外高度不宜超过1.5米。在柱基周围、墙基或围墙一侧不得堆土过高。6、 开挖基坑槽的土方在场地有条件堆放时一定留足回填需用的好土多余的土方应一次运至弃土处防止二次搬运。7、 土方开挖一般不宜在雨季进展。否那么工作面不宜过大。应分段、逐片的分完成。雨季开挖基坑槽或沟时应注意边坡稳定。必要时可适当放缓边坡或 设置支撑。同时应在坑槽外侧围以土提或开挖水沟防止地面水流入。施工时应加强对边坡、支撑、土堤等的检查。8、 土方开挖不宜在冬施工。如必须在冬施工时其施工应按冬施方案进展。采用防止冻结法开挖土方时可在冻结前用保温材料覆盖或将表层土翻耕耙松其翻耕深度应根据当地气候条件确定一般不小于0.3米。 开挖基坑槽或沟时必须防止根底下的基土遭受冻结。如基坑槽开挖完毕后有较长的停歇时间应在基底标高以上预留适当厚度的松土或用其他保温材料覆盖地基不得受冻。如遇开挖土方引起邻近构筑物的地基和根底暴露时应采用防冻措施以防产生冻结破坏。三、质量：1、保证工程：（1） 柱基、基坑、基槽和沟的土质必须符合设计要求并严禁扰动。（2） 允许偏向工程见表12。 基坑、沟外形尺寸允许偏向 表12项次 工程 允许偏向 检验1、 标高 +10 -50 用水准仪检查2、 长度、宽度 -0 用经纬仪、拉线和尺量检查3、 边坡偏陡 不允许 观察或用坡度尺检查 四、成品保护1、对定位桩、轴线引桩、水准点、龙门板等挖运土时不得碰撞也不得坐在龙门板上休息。并应经常测量和校核其平面位置、程度标高和边坡坡度是否符合设计要求。定位桩和水准点也应定复测检查是否正确。2、土方开挖时应防止邻近已有建筑物或构筑物、道路、线等发生下沉或变形。必要时与设计或建立协商采取防护措施并在施工中进展沉降和位移观测。技术负责 人交底人承受人技 术 交 底 记 录 年 月 日工程名称节能大厦分部工程地基与根底工程分项工程名称：土方开挖工程交底内容3、 施工中如发现有文物或等应妥善保护并应立即报请当地有关部门处理后方可继续施工。如发现有测量用的永久性标桩或地质、部门设置的长观测点等应加以保护。在敷设地上或底下道、电缆的地段进展土方施工时应事先获得有关理部门的书面同意施工中应采取措施以防损坏线。五、应注意的质量问题1、基地超挖：开挖基坑槽或沟均不得超过基底标高。如个别地方超挖时其处理应获得设计的同意不得私自处理。2、 土地区桩基挖土应防止桩基位移：在集群桩上开挖基坑时应在打桩完成后间隔一段时间再对称挖土；在集桩附近开挖基坑槽时应事先确定桩基位移的措施。3、 底为保护：基坑槽开挖后应尽量减少对基土的扰动。如根底不能及时施工时可在基底标高以上留出0.3米厚土层待做根底时再挖掉。4、 施工顺序不合理：土方开挖宜先从低处进展分层分段依次开挖形成一定坡度以利排水。5、 开挖尺寸缺乏：基坑槽或沟底部的开挖宽度除构造宽度外应根据施工需要增加工作面宽度。如排水设施、支撑构造所需的宽度在开挖前均应考虑。6、 基坑槽或沟边坡不直不平基底不平：应加强检查随挖随修并要认真验收。技术负 责 人交底人承受人
