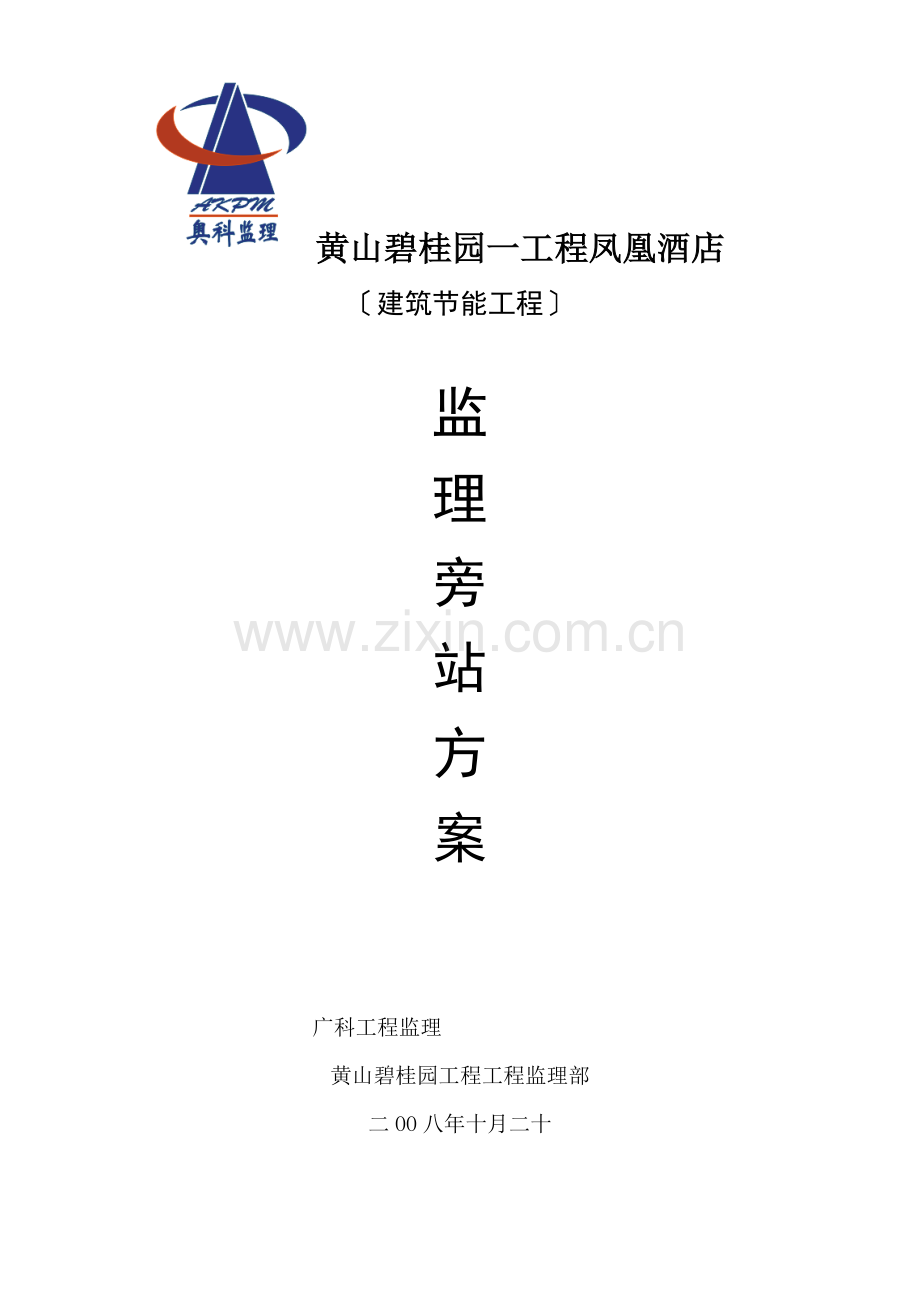

建筑节能旁站方案.doc

黄山碧桂园一工程凤凰酒店
〔建筑节能工程〕

监
理
旁
站
方
案

广科工程监理
黄山碧桂园工程工程监理部
二OO八年十月二十

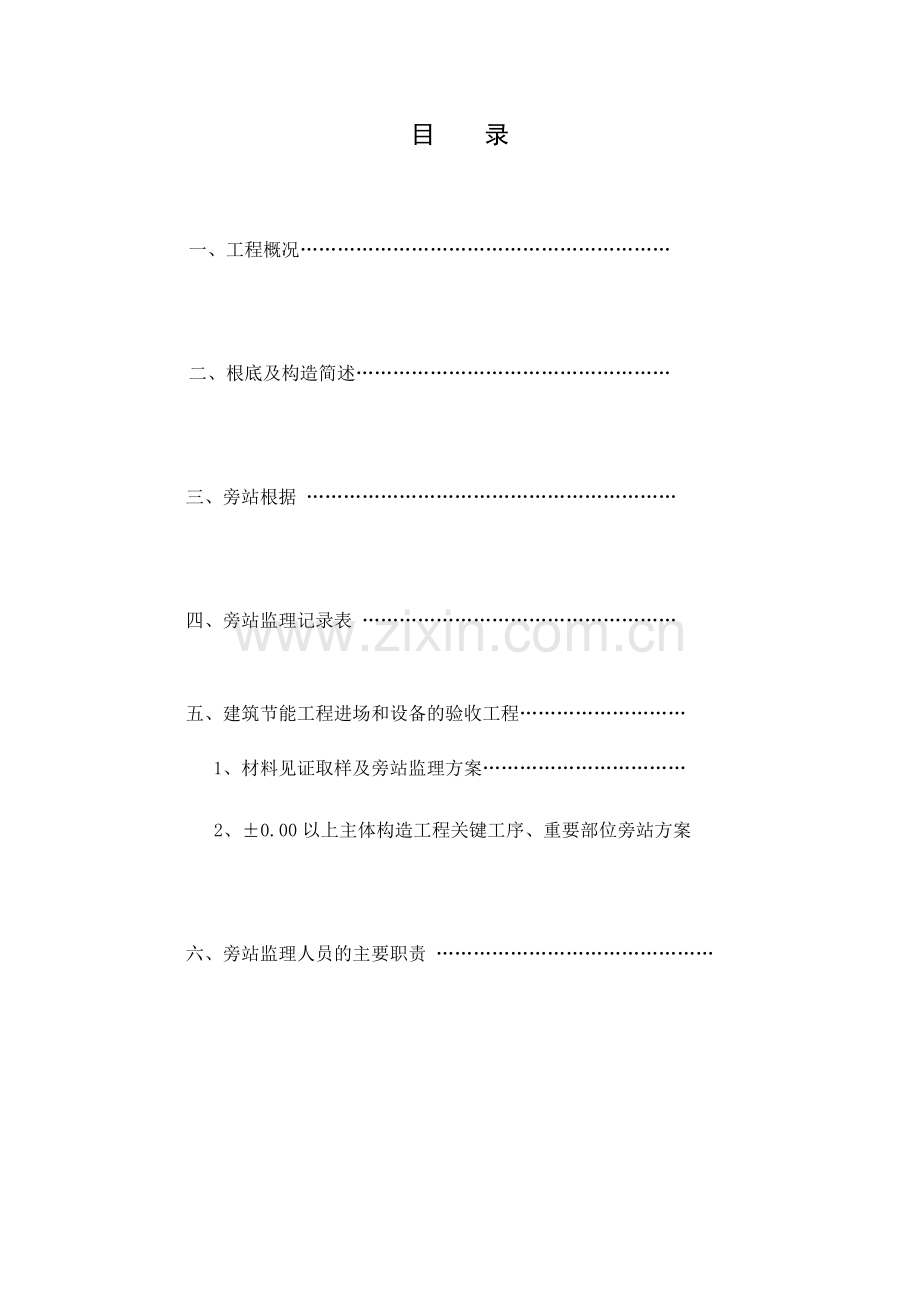

目 录

一、工程概况……………………………………………………

二、根底及构造简述……………………………………………

三、旁站根据 ……………………………………………………

四、旁站监理记录表 ……………………………………………

五、建筑节能工程进场和设备的验收工程………………………
1、材料见证取样及旁站监理方案……………………………
2、±0.00以上主体构造工程关键工序、重要部位旁站方案

六、旁站监理人员的主要职责 ………………………………………

黄山碧桂园一工程C区〔节能分部工程〕
旁站监理方案
一、工程概况
1、工程名称：黄山碧桂园一工程C区
2、建立：黄山碧桂园房地产
3、设计：广东博意建筑设计院
4、监理：广科工程监理
5、承建：杭州中庆建立安徽分
6、建筑面积：建筑面积约67460m2。
二、节能简述
建筑构造为框架构造。建筑节能与保温为：墙体采用200厚水泥多孔砖、30厚胶粉聚苯颗粒保温；屋面30厚挤塑聚苯板；门窗采用铝合金中空玻璃〔5+9A+5〕。
三、旁站根据
1、法律、法规和行政规章主要有：
?建筑法?
?建筑工程质量理?
?合同法?
?建筑工程旁站监理理规定?
2、工程建立强迫性技术主要有：
?建筑工程监理? GB50319-2000
?建筑工程施工质量验收统一? GB50300-2001
?砌体工程施工质量验收? GB50203-2002
?屋面工程施工质量验收? GB50207-2002
?建筑地面工程施工质量验收? GB50209-2002
?公共建筑节能设计?GB501－2005
?居住建筑节能设计?BJ04－242－2006
?建筑装饰装修工程质量验收?GB50210－2001
?建筑给水排水及采暖工程施工质量验收?GB50242-2002
?外墙外保温工程技术规程?JGJ144-2004
3、合同
?建筑工程委托监理合同?
?建筑工程施工合同?
其他建立工程施工合同
4、施工图纸及有关设计
5、经批准的?施工组织设计?、?监理规划?及?监理细那么?

四、旁站监理记录表
旁站监理记录表
工程名称： 编：
日及气候：
工程地点：

旁站监理的部位或工序：

旁站监理开场时间：

旁站监理完毕时间：
施工情况：

监理情况：

发现问题：

处理：

备 注：

施工企业：

工程经理部：

质检员〔签名〕：

监理企业：

工程监理部：

旁站监理人员〔签名〕：

五、建筑节能工程进场和设备的验收工程

序
分项工程
验收工程

1

墙体
1. 保温板材的导热系数、材料度、压缩强度、阻燃性；
2. 保温浆料的导热系数、压缩强度、软化系数和凝结时间；
3. 粘结材料的粘结强度；
4. 增强网的力学性能、抗腐蚀性能；
5. 必要时可增加其他复验工程或在合同中约定复验工程；

2

门窗
1. 严寒、寒冷地区应对气性、传热系数和进展复验；
2. 夏热冬冷地区应对气性、传热系数进展复验；
3. 夏热冬暖地区应对气性、传热系数、玻璃透过率、可见光透射比进展复验；

3

屋面
1. 板材、块材及现浇等保温材料的导热系数、度、压缩〔10〕强度、阻燃性；
2. 松散保温材料的导热系数、干度和阻燃性；

4

地面
1. 板材、块材及现浇等保温材料的导热系数、度、压缩〔10〕强度、阻燃性；
2. 松散保温材料的导热系数、干度和阻燃性；

5

采暖
1. 保温材料的导热系数、材料度、吸水率；
2. 散热设备的热工等技术性能；
3. 在合同中约定的复验工程；

6

通风与空调
1. 对风机盘机组、组合式空调机组、柜式空调机组、单元式空调机组、热回收装置等设备的热工技术性能进展核查；
2. 对风机的风量、风压、效率等技术性能进展核查；
3. 对绝热材料的导热系数、材料度、吸水率进展复验；
4. 对合同中约定的复验工程进展复验；
7
配电与照明
1. 低压配电电缆截面、电阻值；
2. 照明光源；
3. 灯具；
4. 附属装置；

1．材料见证取样及旁站监理方案

序
工作名称
见证人员
备注
1
安
全
性
检
验
32.5R、42.5R水泥

1、双控材料必须先核实合格证后抽样
2、功能检测时要作好关键部位的试验部位记录
2
钢材Ⅰ、Ⅱ、Ⅲ及焊件、焊条、预埋件
3
中砂、粗砂、碎石、砼搅拌站巡查
4
多孔砖、砖、防水材料
5
砂浆、砼试件制作、送样

1
功
能
性
检
验
铝合金、幕墙功能检测

2
屋面灌水试验

3
洁具渗水试验

4

卫生间渗水试验

2．±0.00以上主体构造工程关键工序、重要部位旁站监理方案
序
区段
工程名称〔主〕
分项工程名称
旁站人员

1
( )
区

2

4

5

1
( )
区

2

3

4

5

六、旁站监理人员的主要职责
1、检查施工企业现场质检人员到岗、特殊工种持证上岗及施工机械建筑材料准备情况。
2、核查进场材料、建筑构配件、设备及商品砼的质检并在现场进展取样送检。
3、跟班监视关键工序、重要部位及要求见证点、停顿点的施工情况是否与所执行的施工方案及强迫性相符合。
4、旁站监理人员施行旁站时发现施工企业违背工程强迫性行为的责其改正。发现其施工活动已经或可能危及工程质量和平安的应及时向总监汇报并采取相应措施及时制止事态的扩大。
5、做好旁站监理记录及监理日志保存旁站监理的原始材料。
6、跟踪检查现场用电及施工平安。
