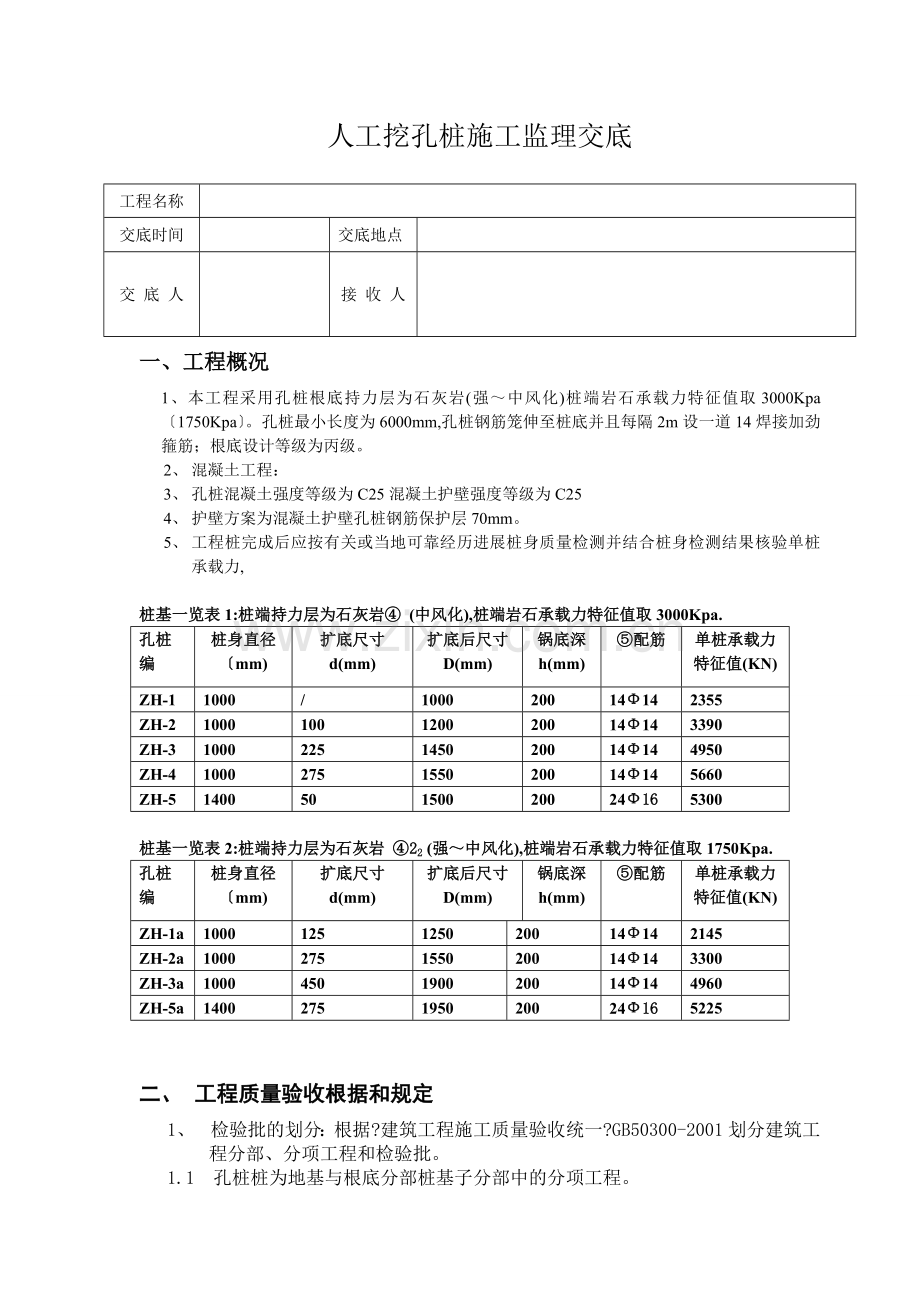

人工挖孔桩施工监理交底
一、工程概况
1、本工程采用孔桩根底持力层为石灰岩(强～中风化)桩端岩石承载力特征值取3000Kpa〔1750Kpa〕。孔桩最小长度为6000mm,孔桩钢筋笼伸至桩底并且每隔2m设一道14焊接加劲箍筋；根底设计等级为丙级。
2、 混凝土工程：
3、 孔桩混凝土强度等级为C25混凝土护壁强度等级为C25
4、 护壁方案为混凝土护壁孔桩钢筋保护层70mm。
5、 工程桩完成后应按有关或当地可靠经历进展桩身质量检测并结合桩身检测结果核验单桩承载力,

桩基一览表1:桩端持力层为石灰岩④ (中风化),桩端岩石承载力特征值取3000Kpa.
孔桩
编
桩身直径
〔mm)
扩底尺寸
d(mm)
扩底后尺寸
D(mm)
锅底深
h(mm)
⑤配筋
单桩承载力
特征值(KN)
ZH-1
1000
/
1000
200
14Ф14
2355
ZH-2
1000
100
1200
200
14Ф14
3390
ZH-3
1000
225
1450
200
14Ф14
4950
ZH-4
1000
275
1550
200
14Ф14
5660
ZH-5
1400
50
1500
200
24Ф16
5300

桩基一览表2:桩端持力层为石灰岩 ④22 (强～中风化),桩端岩石承载力特征值取1750Kpa.
孔桩
编
桩身直径
〔mm)
扩底尺寸
d(mm)
扩底后尺寸
D(mm)
锅底深
h(mm)
⑤配筋
单桩承载力
特征值(KN)
ZH-1a
1000
125
1250
200
14Ф14
2145
ZH-2a
1000
275
1550
200
14Ф14
3300
ZH-3a
1000
450
1900
200
14Ф14
4960
ZH-5a
1400
275
1950
200
24Ф16
5225

二、 工程质量验收根据和规定
1、 检验批的划分：根据?建筑工程施工质量验收统一?GB50300-2001划分建筑工程分部、分项工程和检验批。
1.1 孔桩桩为地基与根底分部桩基子分部中的分项工程。

1.2 孔桩分项工程的检验批划分为一批。〔假设工程面积较大需分批验收可按施工段、变形缝划分为多个检验批〕。
2、 孔桩监理实测实量质量检验采用全数检验方案。
3、 验收根据：
3.1 ?建筑工程施工质量验收统一?GB50300-2001；
3.2 ?建筑地基根底工程施工质量验收?GB50202-2002；
3.3 ?建筑桩基技术?JGJ 94—94；
3.4 设计施工图纸及变更；
3.5 设计交底、图纸会审纪要；
3.6 有关政策法规等。

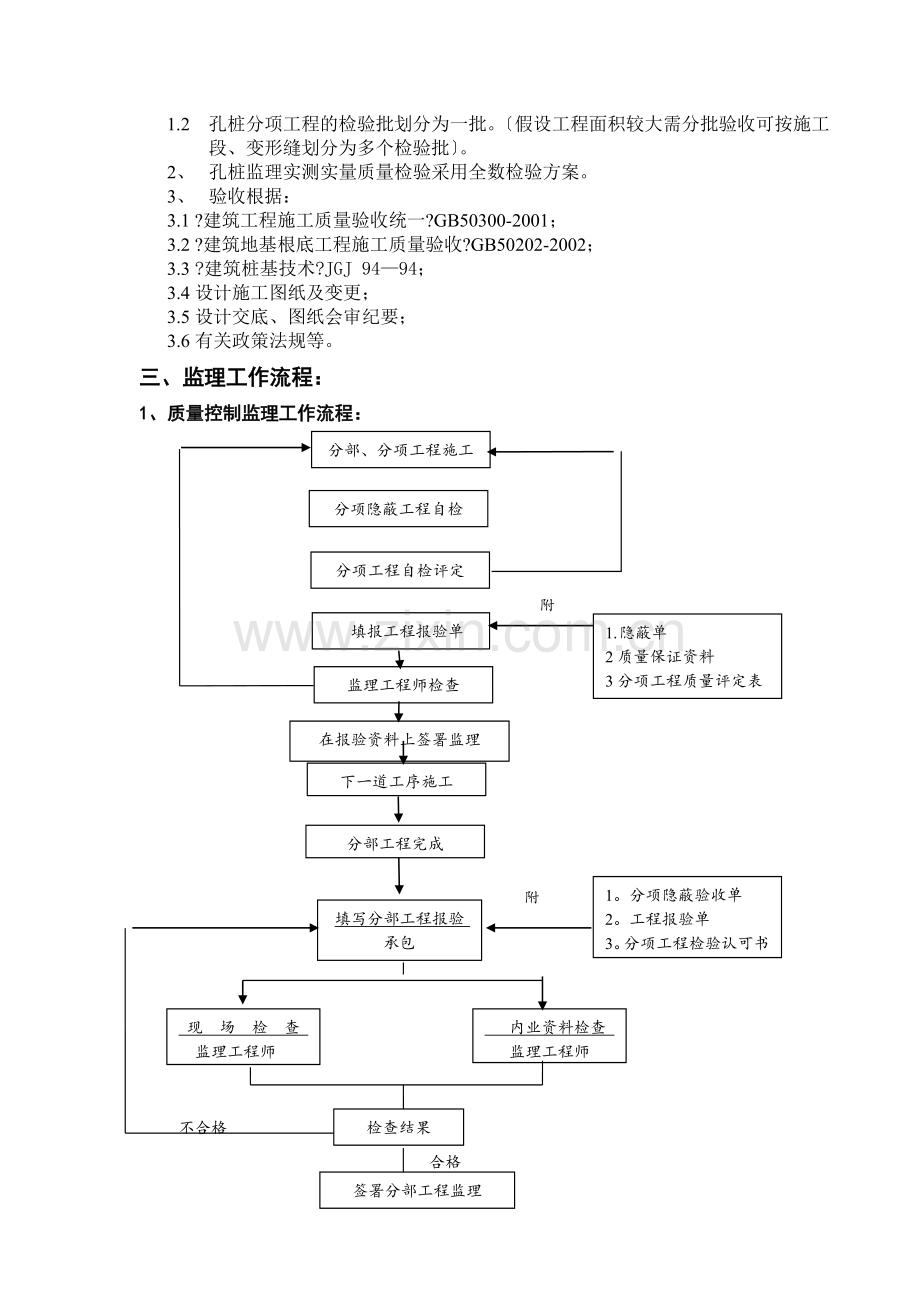

三、监理工作流程：
1、质量控制监理工作流程：
分部、分项工程施工

分项隐蔽工程自检

填报工程报验单
1. 隐蔽单
2质量保证资料
3分项工程质量评定表

分项工程自检评定

附

监理工程师检查

在报验资料上签署监理
不合格

下一道工序施工

分部工程完成

附
1。分项隐蔽验收单
2。工程报验单
3。分项工程检验认可书

填写分部工程报验 承包

现 场 检 查
监理工程师
内业资料检查
监理工程师
签署分部工程监理

不合格
检查结果

合格

2隐蔽工程检验流程：
分包自检合格

业主、设计和质监站
监理工程师复验签证
否
申报
承包自检合格

可
工程隐蔽

工艺流程：

测量放线定位

孔口挖土

支模、混凝土搅拌及运输
浇筑砼护壁

重复照明、通风、出水和排渣
挖土石方

基底钻探〔爆破〕

基底凿岩扩孔

孔桩验收

钢筋笼制作
吊放钢筋笼

验收合格
合格
商品混凝土
浇筑混凝土

四、监理工作的控制要点及目的值
1、 质量控制要点及目的值
1.1 桩位的放样允许偏向如下：
单排桩 50mm
1.2 挖孔灌注桩
桩径允许偏向为＋20mm；垂直允许度偏向为＜0.5；扩桩部位直径允许偏向为＋75mm；桩位允许偏向为＜50mm；桩基底标高允许偏向为＜±50mm。桩入岩石长1倍桩径。孔桩洞距〈2.5d时应跳挖施工。
1.3 钢筋工程
钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置等应符合设计要求。绑扎质量中缺扣、松扣数量<10；漏焊、开焊<2；弯钩方向正确搭接长度>规定值95。
钢筋笼允许偏向为：
主控工程:主筋间距允许偏向为±10mm；长度允许偏向为±100mm。
一般工程：箍筋间距允许偏向为±20mm；笼径允许偏向为±10mm；钢筋笼保护层为±10mm。
1.4 混凝土工程
主控工程：原材料；水泥按同一厂家、等级、批不超过200t为一验收批进展抽查送检。砼的配合比及砼的强度必须符合设计要求。
1.5 桩基承载力和质量检测应符合设计要求孔桩进展静载荷或试验检验桩数不 应少于总数的1％且不应少于3根当总桩数少于50根时不应少于2根。桩身完好性检验100％检查。
2、进度控制要点与目的值
2.1比拟实际进展与方案进度的差异
2.2专业监理工程师在施行工程进度控制中要特别重视纷繁复杂的影响因素对进度方案在执行过程呈现的可变性和不平衡性要注意相关对进度的影响设计对进度的影响、材料物资供给的影响、不利施工条件的影响、资金因素、技术因素、施工组织不当、不可预见的发生、对于上述影响要做到有并及时处理对关键线路上的影响因素要全力组织解决。进度差异导致多个平行分包商方案的变化总监理工程师总承包予以妥善解决。
2.3进度控制目的值为经审核批准的方案进度完成节点。
3、控制要点及目的值
3.1总监理工程师组织专业监理工程师根据施工合同有关条款、施工图对工程工程造价目的进展风险分析并应制定防范性对策作技术经济合理性分析并宜在工程变更施行前与建立、承包协商确定工程变更的价款。
3.2专业监理工程师在进展现场计量的根底上按施工合同的约定的工程量计算规那么和支付条款审核工程量和?工程款支付申请表?。审查报总监理工程师审定由总监理工程师签署工程款支付证书并报建立。未经监理人员质量验收合格的工程量或不符合施工合同规定的工程量监理人员回绝计量和该局部的工程款支付申请。
4、施工现场质保体系审核。
4.1 施工现场质量理应有相应的施工技术健全的质量理体系、施工质量检验制度和综合施工质量程度评定考核制度。
4.2 对桩基分包、总包工程班子和特殊工种作业人员资质进展审核并留下书面报审记录。
五、监理工作的和措施
对孔桩施工开挖过程监理应采取巡视、旁站和发布指等监理工作进展质量控制并从事前、事中和事后制定针对性的监理控制措施。
1. 事前控制措施
5.1.1审查施工质量控制系统组织；质量保证体系施工理人员及特殊工种的资格审查；
5.1.2审核挖桩的程序是否合理应防止出现穿孔等质量平安隐患
5.1.3施工前对护壁混凝土原材料加强控制催促施工将配合比、水泥、砂石、钢筋等原材料及验。
5.1.4审查施工控制网的设置方案是否合理并对基准线、基准点进展复测合格后复核小样桩的放样精度。
5.1.5检查原材料、半成品的准用证、质保书、合格证；施工机械设备的合格证、检验证；
5.1.6审核施工方案、施工方案、施工、检验的审查；
5.1.7检查工程技术环境及现场理环境的监视检查；

图纸会审及技术交底；审查开工申请把好开工关。
孔桩开挖至持力层时须及时勘察、设计、建立、监理验槽确认后方可进展下一步施工。
2. 事中控制措施
5.2..1施工过程的质量控制：
监视检查在工序过程中人员、机械设备、材料、施工、工艺操作及施工环境条件是否处于良好状态〔旁站、测量、试验及指性〕。
5.2.2工序之间的交接检查〔上道工序不合格不允许进展下道工序〕。
隐蔽工程检查记录。
中间质量控制：
工序的检查、工序交接检查及隐蔽工程检查有关工序质量的证明〔检验记录、试验〕与比拟进展评估不符合要求的进展处理。
分项、分部工程检查后进展质量评定检查认可签署中间交工证书。
设计变更与图纸修改的审查。
5.2.6对检验数据进展质量判断分析原因采取措施反应到下一工序循环。
3. 事后控制措施
5.3.1施工完毕后应做桩的承载力及桩体质量检验检测比例应符合设计要求和规定。
5.3.2当基桩桩头挖出后应复测桩位偏向和桩顶标高偏向当发现桩位超偏时必须催促施工找设计确认并拿出处理方案处理到位方才能转入下道工序施工。
5.3.3桩基检测和复测合格后由监理出具桩基分项工程质量评估正的分项工程质量验收证明单报质监机构备案。开工质量检验、验收审核符合要求进展开工检查。
5.3.4工程质量的审核、建档。
六、旁站监理工作：
1. 静压桩施工过程中监理人员应对以下工序进展旁站控制。
1.1挖桩桩过程。
1.2石方爆破
1.3混凝土浇捣。
2.监理旁站工作内容
2.1检查施工是否按施工方案施工专职质量员及质保体系是否到位。
2.2检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；
2.3在现场跟班监视关键部位、关键工序的施工执行施工方案以及工程建立强迫 执行情况；
2.4检查进场建筑材料、建筑构配件、设备和商品混凝土的质量建议等并可在现场监视施工企业进展检验或者委托具有资格的第三方进展复检；
2.5做好旁站监理记录和监理日记保存旁站监理原始资料。
七、孔桩工程验收
1． 桩位挖出来后经监理复测应符合表一的规定当桩位超偏时必须与设计联
由设计出具书面处理并按要求处理到位。
2．桩根底工程开工验收时应催促施工具备以下和资料：
l 桩基设计和施工图包括图纸会审纪要、设计变更书等；
l 桩位测量放线图包括工程基线复核签证单；
l 工程地质和水文地质勘察；
l 经审定的施工组织设计或施工方案包括施行中的变更及资料；
l 孔桩施工记录表包括桩位编图；
l 孔桩工程开工图；
l 单桩承载力检测；
l 质量事故处理资料。
八、工地平安施工
为了确保施工平安并使全体施工人员树立“平安第一〞的思想是整个工程施工的主导方针施工人员和理人员必须坚决贯彻及认真执行。同时坚持“预防为主〞思想将平安事故消灭在萌芽中防止人身伤害事故的发生努力实现“事故为零〞的目的。
平安监理的详细内容有：
对工地平安组织理机构的健全〔平安消费主、平安组长和平安员等人员的装备〕进展催促检查保证上述人员到位责任到位〔落实〕和正常开展工作；
对施工平安工作开展定及经常性的组织检查如按月、按季或针对气候特点如如今处于夏季的平安工作检查要求施工在挖孔桩施工时做好防暑降温措施。对查出有发生的隐患报建立要求施工必须停工整改整改合格前方可复工。
爆破施工平安防范：
在爆破施工过程中严格按施工报批的方案执行操作人员必须有证。爆破时对所有井底作业人员撤离并保证有平安间隔 爆破完成后由专业人员对现场的爆破情况检查后无特殊情况后挖孔人员方可进入施工。
平安教育制度的检查；平安教育分平安教育和平安交底如入场教育、新工人上岗教育、各工种结合培训进展平安操作规程教育。另外新技术、新工艺、新材料使用前要进展技术交底。
施工现场临时用电：应认真贯彻建立施工临时用电平安技术〔即JGJ46—88〕规定。施工现场用电采用三相五线制；架空线路、支线架设、照明、配电箱、熔断器、总配电箱或配电室的接地、接零等设施要符合平安。施工用电、机械设备要有专人负责并须持有效证件上岗。对现场用电设备要定检查维修和保养。
施工机械设备：必须保持完好状态；传动带和口防护装置接地接零等必须达标。要严格遵守各种机械的平安技术操作规程；催促加强对操作人员的平安教育。经常深化现场检查规程执行情况发现问题及时解决消除不平安因素。严格执行一机一闸一制装备二级漏电保护装置。定对机械设备进展检查、维修和保养。
场地平安：挖孔桩施工时要有临时护栏防护并要有专人监护；在栏杆上要悬挂平安警告或警示牌。
工地防火平安：施工要确定本工程平安防火负责人负责工地平安防火工作。严格执行云南房建云南有关平安防火的规定。严禁非专业电工安装临时性电源或设施严禁乱拉乱接电线。严格执行三级动火规定及“十不烧〞规定。电焊工须持有效证件上岗。动火必须具有“二证一器一监护〞。割、焊作业点与氧气瓶、乙炔瓶等危险品的间隔 不得少于10M。氧气瓶和乙炔瓶的分别存放2个仓库使用时的间隔 不得少于5M。临时设施区每100M2装备二只灭火器木工间、油漆间等每25 M2装备一只灭火器。
增加消防平安意识对每个施工人员进展防火教育和文明施工教育。
九、 工地文明施工
催促施工建立和健全文明施工责任制创立文明工地施行文明施工理制度层层落实到施工班组把文明施工浸透到施工环节中去。做到“横向到边纵向到底〞的理程序。
强化工地“场容场貌〞理实现封闭式施工现场理场内建筑材料严格到有序堆放生活垃圾与建筑垃圾分开且集中堆放通道整洁畅通为现场工人创造一个良好的工作环境。
强化工地周围环境整洁每天派人沿周围道路整理清扫 浇捣砼和挖土施工时进出口处要用草包进展铺垫防止水泥浆污染道路及直接流入城下水道。定对下水道、污水井、厕所、化粪池等进展检查疏通。剩余的商品混凝土不得随意抛弃混凝土罐冲洗必须在指定位置。
生活基地理：生活基地是广阔工人生活的场所保证工人有个良好的休息环境以便有饱满的精力投入到工程施工中去同样至关重要。要加强门卫理、宿舍卫生、用电理、消防平安理的制度。盥洗室、食堂、厕所、场地的清洁卫生并有专人负责。同时要教育职工进步卫生意识杜绝施工人员随地大小便使卫生相貌到达生活小区。
