第9章 数控铣削加工编程
一、填空题
1、数控铣床适宜按刀具集中法安排加工工序，以减少换刀次数。
2、立式铣床通常进行插补的平面是G17 。
3、铣削加工的Z轴通常需要进行刀具长度补偿。
4、加工中心的T功能只能用于选择刀具，若要换刀需用M06指令。
5、若加工行腔要素，需要刀具在Z方向进行切削进给，应选择的刀具是立铣刀。
二、选择题
1、加工中心与数控铣床编程的主要区别是（D ）。
（A）指令格式 （B）换刀程序
（C）宏程序 （D）指令功能
2、FANUC系统中的G80指令用于（ D ）。
（A）镗孔循环 （B）反镗孔循环 （C）攻丝循环 （D）取消固定循环
3、用球头铣刀加工曲面时，其球头半径应（ A ）加工曲面的最小曲率半径。
（A）小于 （B）大于 （C）等于 （D）大于等于
4、在（50，50）坐标点，钻一f12 mm、深10 mm的孔，Z坐标零点位于零件的上表面，正确的程序段为（ ）。
（A）G85 X50.0 Y50.0 Z－10.0 R6 F60 （B）G81 X50.0 Y50.0 Z－10.0 R6 F60
（C）G81 X50.0 Y50.0 Z－10.0 R3.0 F60 （D）G83 X50.0 Y50.0 Z－10.0 R3.0 F60
三、编程题

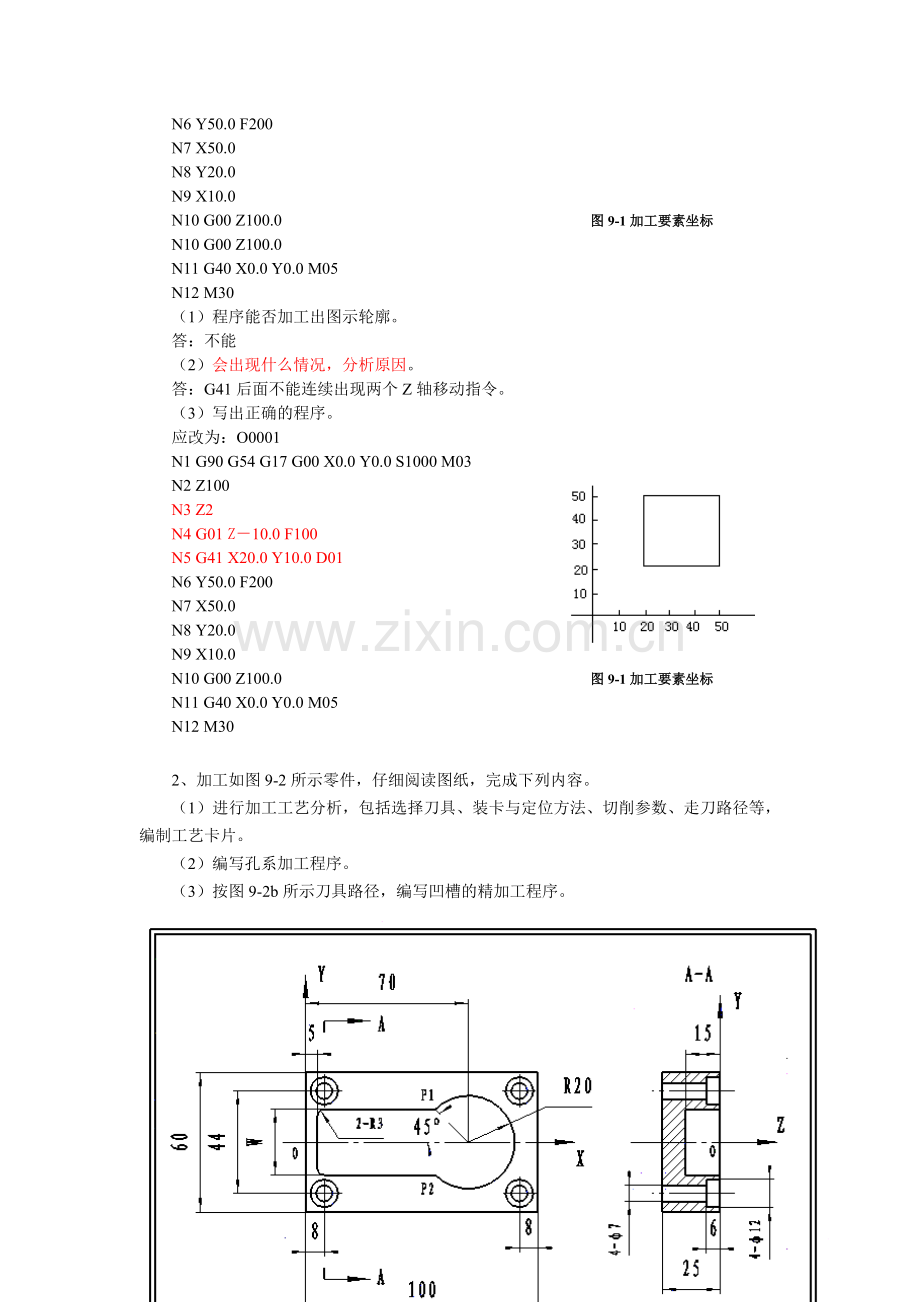

1、如图所示，在XY平面内使用半径补偿功能进行轮廓切削，设起始点在X0、Y0，高度100 mm处，切削深度为10 mm，Z轴进给速度为F100，X、Y轴进给速度为F200，程序如下：
O0001
N1 G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
N2 Z100
N3 G41 X20.0 Y10.0 D01
N4 Z2
N5 G01 X－10.0 F100
N6 Y50.0 F200
N7 X50.0
N8 Y20.0
N9 X10.0
N10 G00 Z100.0 图9-1加工要素坐标
N10 G00 Z100.0
N11 G40 X0.0 Y0.0 M05
N12 M30
（1）程序能否加工出图示轮廓。
答：不能
（2）会出现什么情况，分析原因。
答：G41后面不能连续出现两个Z轴移动指令。
（3）写出正确的程序。
应改为：O0001
N1 G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
N2 Z100
N3 Z2
N4 G01 Z－10.0 F100
N5 G41 X20.0 Y10.0 D01
N6 Y50.0 F200
N7 X50.0
N8 Y20.0
N9 X10.0
N10 G00 Z100.0 图9-1加工要素坐标
N11 G40 X0.0 Y0.0 M05
N12 M30

2、加工如图9-2所示零件，仔细阅读图纸，完成下列内容。
（1）进行加工工艺分析，包括选择刀具、装卡与定位方法、切削参数、走刀路径等，编制工艺卡片。
（2）编写孔系加工程序。
（3）按图9-2b所示刀具路径，编写凹槽的精加工程序。

（a）零件图

（b）刀具轨迹
图9-2 典型铣削加工零件
（1）不会做
（2）孔系加工程序为：O0001
G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
Z100
G98 G83 X8 Y8 Z-30 R5 Q5 F40
X8 Y52
X92
Y8
G80 X0 Y0
G00 Z100
M05
M30（其中沉头孔不会写程序）
（3）O0002
G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
Z100
G00 X70 Y0
Z5
G01 Z-15 F100
G42 G01 X55.86 Y22 D01
X8
G03 X8 Y5 R3
G01 X55.86
G03 Y22 I14.14 J7
G01 G40 X70 Y15
G00 Z100
M05
M30

3、加工如图9-3所示零件，仔细阅读图纸，完成下列内容。
（1）进行加工工艺分析，包括选择刀具、装卡与定位方法、切削参数、走刀路径等，编制工艺卡片。
（2）编写孔系加工程序。
（3）编写凹槽的精加工程序。
（4）编写凸台（面1）轮廓的加工程序。
（5）若使用加工中心，在一次装夹下，完成凸台、凹槽、孔系的加工，试编写其加工程序。

图9-3 典型零件
(1) 不会做
(2)不会做
(3) O0002
G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
Z100
G00 X37.5 Y35
G01 Z-5 F40
G41 G01 Y28 D01
G03 X45.5 Y21 R7
G01 X23
G03 X52.5 Y28 R5
G91 G01 Y11
G03 X-5 Y5 R5
G01 X-11
G03 X-5 Y-5 R5
G01 Y-11
G03 X5 Y-5 R5
G01 X48.5 Y26
G03 X59.5 Y28 R7
G01 G40 X45.5 Y28
G00 Z100
M05
M30
(4)O0002
G90 G54 G17 G00 X0.0 Y0.0 S1000 M03
Z100
G00 X50 Y-35
G00 Z10
G01 Z-7 F80
G41 G01 X35 Y-35 D01
X
G03 X Y35 R126
G01 X-
G03 Y-35 R126
G40 G01 X40
G00 Z100
M05
M30
(5)不会做
第10章 宏指令编程
一、填空题
1、FANUC数控系统中，Ｇ65指令的含义是 。
2、表达式可以用于指定变量号。此时，表达式必须封闭在括号中。
3、宏程序中变量的类型有空、局部、公共、系统四种。
4、引导变量E对应于局部变量的#8。
5、引导变量J7对应于局部变量的#23。
二、选择题
1、宏程序中的#110属于（D ）。
（A）常量 （B）局部变量
（C）系统变量 （D）公共变量
2、WHILE [#3 LE #5] DO 2 语句的含义是（ D ）。
（A）如果#3大于#5时，循环2继续
（B）如果#3小于#5时，循环2继续
（C）如果#3等于#5时，循环2继续
（D）如果#3小于等于#5时，循环2继续
3、宏程序（A ）语句可以有条件改变控制的流向。
（A）IF[] GOTO （B）GOTO
（C）THEN （D）WHILE
4、宏程序（D ）语句可以实现程序循环。
（A）IF[ ] GOTO （B）GOTO
（C）THEN （D）WHILE
5、当编制用户宏程序时，经常用到转移和循环语句。下列程序段中，属于无条件转移的语句是（ B ）。
（A）IF[#1 GT 10 ] GOTO 2 （B）GOTO #10；
（C）WHILE [#2 LE 10 ] DO1 （D）IF[ #1 EQ #2 ] THEN #3=0
三、判断题
1、宏指令既可以在主程序体中使用， 也可以当作子程序来调用。（√ ）
2、条件语句WHILE [ ] DO，当省略WHILE，则产生从DO 到END的无限循环。（√ ）
3、WHILE比GOTO 处理速度慢。（× ）
4、# i = ROUND [# j ] 表示取整运算。（√ ）
四、综合题
加工图10-1所示零件，请仔细阅读图纸，完成下列内容：
（1）图中缺少形位公差，请试添加；
（2）表面粗糙度标注不合理，进行适当修改。
（3）利用变量、刀具半径补偿指令，编写椭圆凸台精加工程序。

图10-1 凸轮零件

第11章 自动编程简介

1、自动编程是依靠计算机完成的。
2、在自动编程时，CAD的任务是计算机辅助设计。
3、在自动编程时，CAM的任务是计算机辅助制造。
4、可以完成几何造型（建模）；刀位轨迹计算及生成；后置处理；程序输出功能的编程方法，被称为（ D ）。
（A）手工编程 （B）批处理方式自动编程
（C）APT语言自动编程 （D）图形交互式自动编程
