逐桩坐标计算成果表.docx

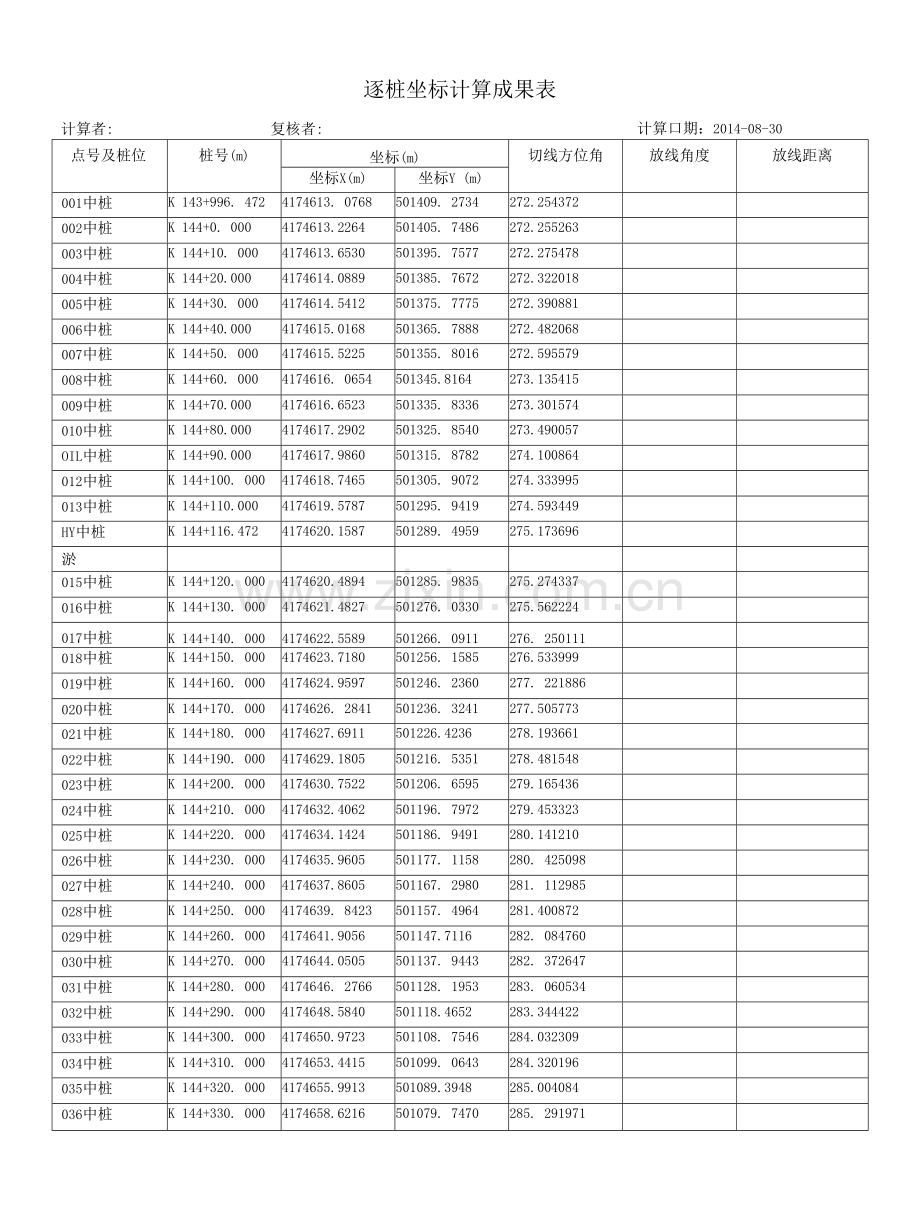

逐桩坐标计算成果表
点号及桩位
桩号(m)
坐标(m)
切线方位角
放线角度
放线距离
坐标X(m)
坐标Y (m)
001中桩
K 143+996. 472
4174613. 0768
501409. 2734
272.254372

002中桩
K 144+0. 000
4174613.2264
501405. 7486
272.255263

003中桩
K 144+10. 000
4174613.6530
501395. 7577
272.275478

004中桩
K 144+20.000
4174614.0889
501385. 7672
272.322018

005中桩
K 144+30. 000
4174614.5412
501375. 7775
272.390881

006中桩
K 144+40.000
4174615.0168
501365. 7888
272.482068

007中桩
K 144+50. 000
4174615.5225
501355. 8016
272.595579

008中桩
K 144+60. 000
4174616. 0654
501345.8164
273.135415

009中桩
K 144+70.000
4174616.6523
501335. 8336
273.301574

010中桩
K 144+80.000
4174617.2902
501325. 8540
273.490057

OIL中桩
K 144+90.000
4174617.9860
501315. 8782
274.100864

012中桩
K 144+100. 000
4174618.7465
501305. 9072
274.333995

013中桩
K 144+110.000
4174619.5787
501295. 9419
274.593449

HY中桩
K 144+116.472
4174620.1587
501289. 4959
275.173696

淤

015中桩
K 144+120. 000
4174620.4894
501285. 9835
275.274337

016中桩
K 144+130. 000
4174621.4827
501276. 0330
275.562224

017中桩
K 144+140. 000
4174622.5589
501266. 0911
276. 250111

018中桩
K 144+150. 000
4174623.7180
501256. 1585
276.533999

019中桩
K 144+160. 000
4174624.9597
501246. 2360
277. 221886

020中桩
K 144+170. 000
4174626. 2841
501236. 3241
277.505773

021中桩
K 144+180. 000
4174627.6911
501226.4236
278.193661

022中桩
K 144+190. 000
4174629.1805
501216. 5351
278.481548

023中桩
K 144+200. 000
4174630.7522
501206. 6595
279.165436

024中桩
K 144+210. 000
4174632.4062
501196. 7972
279.453323

025中桩
K 144+220. 000
4174634.1424
501186. 9491
280.141210

026中桩
K 144+230. 000
4174635.9605
501177. 1158
280. 425098

027中桩
K 144+240. 000
4174637.8605
501167. 2980
281. 112985

028中桩
K 144+250. 000
4174639. 8423
501157. 4964
281.400872

029中桩
K 144+260. 000
4174641.9056
501147.7116
282. 084760

030中桩
K 144+270. 000
4174644.0505
501137. 9443
282. 372647

031中桩
K 144+280. 000
4174646. 2766
501128. 1953
283. 060534

032中桩
K 144+290. 000
4174648.5840
501118.4652
283.344422

033中桩
K 144+300. 000
4174650.9723
501108. 7546
284.032309

034中桩
K 144+310. 000
4174653.4415
501099. 0643
284.320196

035中桩
K 144+320. 000
4174655.9913
501089.3948
285.004084

036中桩
K 144+330. 000
4174658.6216
501079. 7470
285. 291971

计算者:
复核者:
计算口期：2014-08-30
037中桩
K 144+340. 000
4174661. 3322
501070. 1214
285.575858

038中桩
K 144+350. 000
4174664. 1230
501060.5187
286.263746

039中桩
K 144+360. 000
4174666. 9936
501050. 9397
286.551633

040中桩
K 144+370. 000
4174669. 9440
501041.3848
287.235520

041中桩
K 144+380. 000
4174672. 9739
501031.8549
287.523408

042中桩
K 144+390. 000
4174676. 0832
501022. 3506
288.211295

043中桩

K 144+400. 000
4174679. 2715
501012. 8725
288.495182

044中机

K 144+410. 000
4174682. 5387
501003. 4213
289.183070

045中桩

K 144+420. 000
4174685. 8845
500993. 9977
289.470957

046中树

K 144+430. 000
4174689. 3087
500984. 6023
290.154844

047中树

K 144+440. 000
4174692.8112
500975. 2357
290.442732

048中桩

K 144+450. 000
4174696. 3915
500965. 8987
291.130619

049中桩

K 144+460. 000
4174700.0496
500956. 5918
291.414506

050中桩
K 144+470. 000
4174703.7850
500947.3157
292. 102394

051中桩
K 144+480. 000
4174707.5977
500938.0711
292.390281

052中桩
K 144+490. 000
4174711.4872
500928. 8585
293.074168

053中桩
K 144+500. 000
4174715.4534
500919. 6787
293. 362056

054中桩
K 144+510. 000
4174719. 4959
500910. 5323
294. 045943

055中桩
K 144+520. 000
4174723.6145
500901.4199
294.333830

056中桩
K 144+530. 000
4174727.8089
500892. 3421
295. 021718

057中桩
K 144+540. 000
4174732. 0788
500883. 2995
295.305605

058中桩
K 144+550. 000
4174736. 4240
500874. 2929
295.593492

YH中桩
K 144+559. 271
4174740.5192
500865. 9756
296.260847

淤

060中桩
K 144+560. 000
4174740. 8440
500865. 3228
296.281342

061中桩
K 144+570. 000
4174745.3373
500856. 3892
296.553023

062中桩
K 144+580. 000
4174749. 8983
500847. 4899
297.202380

063中桩
K 144+590. 000
4174754.5206
500838. 6223
297.425413

064中桩
K 144+600. 000
4174759. 1977
500829. 7835
298. 030122

065中机

K 144+610. 000
4174763. 9234
500820. 9706
298.204507

066中桩

K 144+620. 000
4174768. 6915
500812. 1805
298. 360569

067中机

K 144+630. 000
4174773.4957
500803.4102
298.490306

068中树

K 144+640. 000
4174778.3299
500794. 6563
298.593719

069中桩

K 144+650. 000
4174783.1879
500785.9156
299.074809

070中制

K 144+660. 000
4174788.0637
500777. 1848
299.133574

071中桩

K 144+670. 000
4174792. 9512
500768. 4606
299.170016

072中桩
K 144+679. 271
4174797.4875
500760. 3753
299. 180172

备注
切线长=346. 7880 曲线长=682. 7989 外矢距=34. 2813 切曲差=10. 7771 曲线半径=1200. 0000 转向角=26. 5218 交点里程=144343. 260 缓和曲线长=120. 0000 点间距=10. 000 ZH点切线方位角=272. 2544 交点坐标 X(m) = 4174627. 7730 交点坐标 Y(m) = 501062. 7970 左边距(m) = 0. 0000 右边距(m) = 0. 0000
