各种电子元件符号

二极管 变容二极管
表示符号:D 表示符号:D

双向触发二极管 稳压二极管
表示符号:D 表示符号:ZD,D

稳压二极管 桥式整流二极管
表示符号:ZD,D 表示符号:D

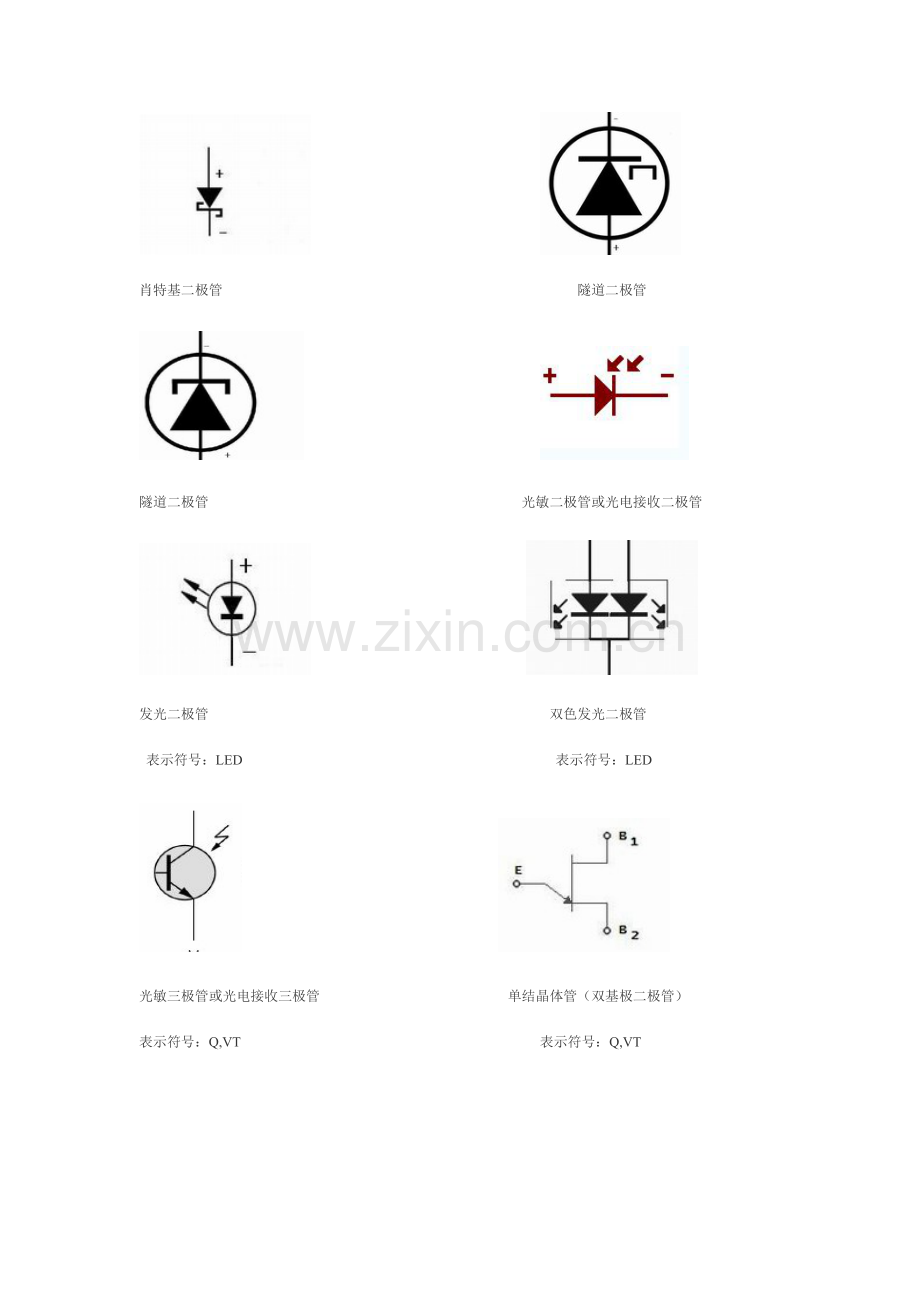

肖特基二极管 隧道二极管

隧道二极管 光敏二极管或光电接收二极管

发光二极管 双色发光二极管
表示符号：LED 表示符号：LED

光敏三极管或光电接收三极管 单结晶体管（双基极二极管）
表示符号：Q,VT 表示符号：Q,VT

复合三极管 NPN型三极管
表示符号：Q,VT 表示符号：Q,VT

PNP型三极管 PNP型三极管
表示符号：Q,VT 表示符号：Q,VT

NPN型三极管 带阻尼二极管NPN型三极管
表示符号：Q,VT 表示符号：Q,VT

带阻尼二极管及电阻 NPN型三极管
表示符号：Q,VT 表示符号：Q,VT

带阻尼二极管IGBT 场效应管
表示符号：Q,VT

电子元器件符号图形

接面型场效应管P-JFET 接面型场效应管N-JFET

场效应管增强型P-MOS 场效应管增强型N-MOS

场效应管耗尽型P-MOS 场效应管耗尽型N-MOS

电阻 电阻器或固定电阻 表示符号：R 电阻 电阻器或固定电阻 表示符号：R

电位器 可调电阻
表示符号:VR，RP,W 表示符号:VR，RP,W

电位器 可调电阻
表示符号:VR，RP,W 表示符号:VR，RP,W

三脚消磁电阻 二脚消磁电阻
表示符号：RT 表示符号：RT

压敏电阻 表示符号：RZ,VAR 热敏电阻 表示符号：RT

光敏电阻 电容（有极性电容）
CDS 表示符号：

电容（有极性电容） 可调电容
表示符号：C 表示符号：C

电容（无极性电容） 四端光电光电耦合器
表示符号：C 表示符号：IC，N

六端光电光电耦合器
表示符号：IC，N
电子元器件符号图形

单向可控硅(晶闸管) 双向可控硅(晶闸管)

双向可控硅(晶闸管) 晶振 石英晶体振荡器 表示符号：X

晶振 石英晶体振荡器 石英晶体滤波器
表示符号：X 表示符号：X

双列集成电路 单列集成电路
表示符号：IC或U 表示符号：IC或U

运算放大器 倒相放大器

AND gate 非门   OR gate 或门

     NAND gate与非门 NOR gate 或非门

保险管 保险管
表示符号：F 表示符号：F

变压器 永久磁铁电感
表示符号：T 表示符号：L

带铁芯电感线圈 表示符号：L

继电器 继电器

线路输入端子

电子元器件符号图形

按键开关 双极开关
表示符号:S

扬声器 电池 或直流电源

电池 或直流电源 电流源

特别重要的 公共接地端
AC
交流
DC
直流

恒压源 恒流源

信号源
GND
公
