十一届MDV杰出设计奖重庆某酒店暖通设计计算说明书.docx

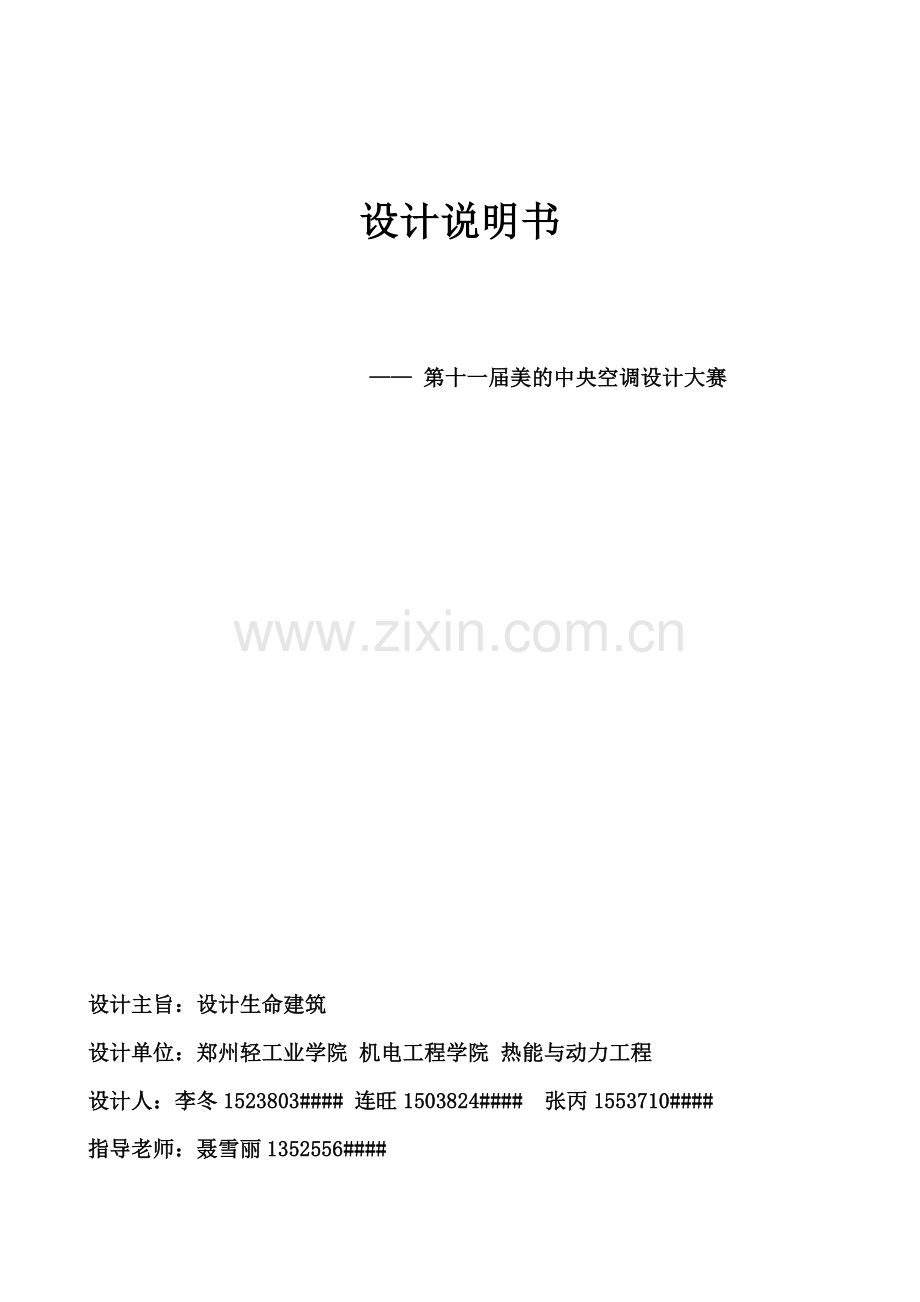

设计说明书 第十一届美的中央空调设计大赛 设计主旨：设计生命建筑设计单位：郑州轻工业学院 机电工程学院 热能与动力工程设计人：李冬1523803# 连旺1503824# 张丙1553710#指导老师：聂雪丽1352556#一、 工程概况 本建筑物为西南地区重庆某商务酒店，其中1层为商务区，23层为商务KTV室，410层为客房区。该建筑为坐北朝南。建筑层高：一至三层层高3.5米，四至十层为3.2米，夹层为3米。门窗工程：外门窗选用断热铝合金门窗。门窗表如下：类别位置洞口尺寸（mm）宽 高窗C-118002100C-59002100C-4、C-615002100门旋转门见平面图2700其它门见平面图21001、窗采用塑钢窗,未特别注明时，窗台高均为900mm，宽见平面图；2、卫生间门窗玻璃均采用磨砂玻璃。二、 设计依据1、民用建筑供暖通风与空气调节设计规范（GB507362012）2、多联机空调系统技术规程（JGJ174-2010）3、采暖通风与空气调节设计规范 （GB50019-2003）；4、建筑设计防火设计规范 （GB50016-2006）；5、公共建筑节能设计标准 （GB50189-2005）;6、全国民用建筑工程设计技术措施-节能专篇-暖通空调动力分册 （2007）；7、全国民用建筑工程设计技术措施-暖通空调动力分册 （2009）；8、民用建筑节能设计标准（采暖居住建筑部分） （JGJ26-95）；9、高层建筑防火排烟设计规范10、2008四川省居住建筑节能设计标准强制性条文11、多联机空调系统工程技术规程 （JGJ-174-2010）12、通风与空调工程施工质量验收 （GB50243-2002）；13、建筑给水排水设计规范-2009修订版；14、甲方提出的任务书及建筑作业图纸；15、相关专业技术措施等。三、设计要求1、根据设计手册和房间需求，提供舒适性空调，集中控制；2、商务空间室内机采取隐藏式安装，二三层KTV部分需设置独立的空调系统，并要求管理方便、操作简单；3、室外机可根据空调系统或建筑特点考虑集中安装或分层安装，有效利用更多空间；4、所设计的通风空调系统必须符合相关防火设计规范的要求；5、所选方案正确合理，且设计方案应体现节能环保理念；6、空调工程初投资及长期运行费用合理、安装维护简便。四、维护结构构造1、屋顶构造：由上至下分别为：1） 预制细石混凝土板25mm，表面喷白色水泥砂浆2） 通风层200mm3） 卷材防水层4） 水平砂浆找平层20mm5） 保温层：沥青膨胀珍珠岩100mm6） 隔汽层7） 找平层20mm8） 现浇钢筋混凝土板100mm9） 内粉刷2、外墙类型（自外至内）：砖墙240mm+泡沫混凝土+木丝板+白灰粉刷；3、内墙类型：20 mm水泥砂浆+200 mm普通混凝土多孔砖墙+ 20mm水泥砂浆；4、楼板材料：水泥砂浆20mm+钢筋混凝土100mm+水泥砂浆20mm；5、外窗类型：为双层5mm外窗，普通玻璃，窗框为金属，玻璃比例为80%；内遮阳，窗帘为深绿色；6、外门系列：节能外门详细做法：松木云杉热流方向垂直木纹25mm7、内门系列：木框双层玻璃门详细做法：平板玻璃6mm+热流水平10mm+平板玻璃10mm8、玻璃幕墙：断然铝合金低辐射中空玻璃详细做法：12mm平板玻璃+8mm热流水平+12mm平板玻璃9、卫生间门窗玻璃均采用磨砂玻璃，地面热阻1.34m2K/W。围护结构屋顶外墙内墙楼板内门外门卫生间门窗玻璃幕墙地面K/W/（m2K）0.540.92.073.0272.53.0 4.73.0090.746五、设计范围 设计范围包括多联式空调机系统设计、新风系统设计、排风系统设计、热水系统。六、设计参数表6-1.夏季室外参数夏季空调室外干球温度 夏季空调室外湿球温度 夏季空调日平均温度35.5026.532.3夏季室外平均风速（m/s)夏季空调大气透明度等级夏季大气压(Pa)1.5596380 表6-2.冬季室外参数室外采暖温度 室外空调计算温度 室外通风计算温度4.12.27.2冬季室外平均风速（m/s)最冷月平均相对速度%冬季大气压(Pa)1.18398060备注：根据民用建筑供暖通风与空气调节设计规范（GB507362012）表6-3.室内参数室内设计参数房间类型室内温度湿度新风量风速夏季大厅2840%150.2办公室2450%300.2餐厅2450%200.2KTV2450%300.2客房2450%300.2会议室2450%300.2冬季大厅1840%150.2办公室2050%300.2餐厅2050%200.2KTV2050%300.2客房2050%300.2会议室2050%300.2七、 制冷系统1、负荷计算表7-1-1一层k-1-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(16点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼1层1001接待室4396.51026.3-3.49-4.6219.851.3-0.173001002办公室1702.6307.9-1.05-1.485.115.4-0.05901003办公室1702.6307.9-1.05-1.485.115.4-0.05901004商务中心2949.4410.5-1.39-1.8147.520.5-0.071201005精品店1723.3307.9-1.05-1.4123.122-0.07901006办公室1498.6307.9-1.05-1.486.117.7-0.06901007洽谈室2019.1513.2-1.74-2.3118.130-0.11501008办公室1540.3307.9-1.05-1.491.718.3-0.06901009办公室1777.7410.5-1.39-1.8102.223.6-0.081201010办公室3964.8307.9-1.05-1.4260.820.3-0.0790k-1-1小计30275.64207.9-14.29-18.7130.823.7-0.081230表7-1-2一层K-1-2 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼1层一楼大厅55476433612.52-12.2147.711.50.03950k-1-2小计55476433612.52-12.2147.711.50.03950表7-1-3K-夹-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(21点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼1-2夹层2001餐厅37634.14449.1-1.55-15.114016.5-0.0112001-2夹层小计37634.14449.1-1.55-15.114016.5-0.011200表7-1-4二层k-2-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWg/hg/hW/m2W/m2g/hm2m3/h1号楼2层2001小包厢4699.31781.82543.61611.7155.65984.231502002豪华大包间8662.44276.36104.633868.2147.873104.173602003豪华大包间8662.44276.36104.633868.2147.873104.173602004中包厢7877.72850.94815.242578.8165.559.9101.162402005中包厢6699.12850.94069.752578.8201.885.9122.582402006中包厢65062850.94069.752578.81376085.682402007中包厢11147.32850.94069.752578.8243.462.288.862402008小包厢80111781.82543.61611.726759.484.791502009中包厢11219.82850.94069.752578.8275.77099.992402010中包厢11219.82850.94069.752578.8275.77099.992402011小包厢80111781.82543.61611.726759.484.791502012中包厢11219.82850.94069.752578.8275.77099.992402013小包厢90721781.82543.61611.7289.856.981.271502014收银台4332.51781.82543.61611.771.729.542.111502015酒水吧台3846.859.4985.5853.7109.61.728.085K-2-1小计121186.737476.855146.5733900.2192.259.487.483155表7-1-5三层K-3-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(12点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼3层3001小包厢42611723.22.611.7141.157.10.091503002豪华大包间8288.74135.76.274141.470.60.113603003豪华大包间8288.74135.76.274141.470.60.113603004休息室5815.12757.23.442.7122.257.90.072403005中包厢6116.22757.24.182.7184.2830.132403006中包厢5986.42757.24.182.7126580.092403007中包厢7777.72757.24.182.7169.860.20.092403008小包厢9190.81723.22.611.7306.457.40.091503009中包厢12597.92757.24.182.7309.567.70.12403010中包厢12597.92757.24.182.7309.567.70.12403011小包厢7776.41723.22.611.7259.257.40.091503012中包厢12597.92757.24.182.7309.567.70.12403013小包厢5369.41723.22.611.7171.555.10.081503014收银台4048.41723.22.611.76728.50.041503015酒水吧台4637.51723.22.611.7163.360.70.091503016KTV经理室44131723.21.791.7245.295.70.11503层小计119762.93963458.5138.6186.661.80.093450表7-1-6四层K-4-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWg/hg/hW/m2W/m2g/hm2m3/h1号楼4层4001双人间2407.7356.4-486.69-726.687.913-17.76604002单人间3018.1152-317.88-437.3148.77.5-15.66304003单人间2380.4152-317.88-437.3117.37.5-15.66304004单人间2380.4152-317.88-437.3117.37.5-15.66304005单人间3018.1152-317.88-437.3148.77.5-15.66304006双人间2698304-635.77-874.699.611.2-23.46604007双人间2637.5304-635.77-874.6108.112.5-26.06604008双人间2637.5304-635.77-874.6108.112.5-26.06604009双人间2030304-635.77-874.684.912.7-26.6604010双人间3068.4304-635.77-874.6126.312.5-26.16604011双人间2876304-635.77-874.6118.412.5-26.16604012双人间2876304-635.77-874.6118.412.5-26.16604013双人间2876304-635.77-874.6118.412.5-26.16604014双人间3066.7304-635.77-874.6126.212.5-26.16604015单人间1536.7152-317.88-437.372.57.2-14.99304016双人间3572.6304-635.77-874.6134.811.5-23.99604017双人间1904.6304-635.77-874.649.17.8-16.39604层小计44984.54461-9069.54-12533.810810.7-21.78870表7-1-7五层k-5-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWg/hg/hW/m2W/m2g/hm2m3/h1号楼5层5001双人间2407.7356.4-486.69-726.687.913-17.76605002单人间3018.1152-317.88-437.3148.77.5-15.66305003单人间2380.4152-317.88-437.3117.37.5-15.66305004单人间2380.4152-317.88-437.3117.37.5-15.66305005单人间3018.1152-317.88-437.3148.77.5-15.66305006双人间2698304-635.77-874.699.611.2-23.46605007双人间2637.5304-635.77-874.6108.112.5-26.06605008双人间2637.5304-635.77-874.6108.112.5-26.06605009双人间2030304-635.77-874.684.912.7-26.6605010双人间3068.4304-635.77-874.6126.312.5-26.16605011双人间2876304-635.77-874.6118.412.5-26.16605012双人间2876304-635.77-874.6118.412.5-26.16605013双人间2876304-635.77-874.6118.412.5-26.16605014双人间3066.7304-635.77-874.6126.212.5-26.16605015单人间1536.7152-317.88-437.372.57.2-14.99305016双人间3572.6304-635.77-874.6134.811.5-23.99605017双人间1904.6304-635.77-874.649.17.8-16.39605层小计44984.54461-9069.54-12533.810810.7-21.78870表7-1-8六层K-6-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼6层6001双人间1602.2323.6-0.52-0.858.511.8-0.02606002单人间1333.9134.5-0.34-0.575.87.6-0.02306003单人间1315.5134.5-0.34-0.580.28.2-0.02306004单人间953134.5-0.34-0.558.18.2-0.02306005单人间953134.5-0.34-0.558.18.2-0.02306006单人间1315.5134.5-0.34-0.580.28.2-0.02306007双人间2058269-0.67-0.975.99.9-0.02606008双人间1961.2269-0.67-0.950.56.9-0.02606009双人间4410.6269-0.67-0.9166.410.2-0.03606010单人间1568.1134.5-0.34-0.5746.3-0.02306011双人间3589.5269-0.67-0.9147.711.1-0.03606012双人间3411.5269-0.67-0.9140.411.1-0.03606013双人间3411.5269-0.67-0.9140.411.1-0.03606014双人间3411.5269-0.67-0.9140.411.1-0.03606015双人间3548.7269-0.67-0.914611.1-0.03606016双人间2112.3269-0.67-0.988.411.3-0.0360K-6-1小计369563552.1-8.59-11.71009.6-0.02780表7-1-9六层K-6-2 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(17点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼六层6017会议室21981.74335.6-16.03-21215.742.5-0.161380K-6-2小计21981.74335.6-16.03-21215.742.5-0.161380表7-1-10七层k-7-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWg/hg/hW/m2W/m2g/hm2m3/h1号楼7层棋牌室2049608.1-1320.66-1749.2152.945.4-98.56120客厅1812.6608.1-1320.66-1749.29331.2-67.73120卧房1557.1304-660.33-874.684.616.5-35.89607002单人间2035.9152-317.88-437.3124.19.3-19.38307003单人间854152-317.88-437.352.19.3-19.38307004单人间854152-317.88-437.352.19.3-19.38307005单人间858.1152-317.88-437.352.39.3-19.38307006双人间2698304-635.77-874.699.611.2-23.46607007双人间1904.6304-635.77-874.649.17.8-16.39607008双人间3572.6304-635.77-874.6134.811.5-23.99607009单人间1536.7152-317.88-437.372.57.2-14.99307010双人间3066.7304-635.77-874.6126.212.5-26.16607011双人间2876304-635.77-874.6118.412.5-26.16607012双人间2876304-635.77-874.6118.412.5-26.16607013双人间2876304-635.77-874.6118.412.5-26.16607014双人间3068.4304-635.77-874.6126.312.5-26.16607015双人间2030304-635.77-874.684.912.7-26.660房务中心1395152-330.17-437.3126.813.8-30.02307层小计37920.65168.8-10943.13-14868.29813.4-28.281020表7-1-11八层k-8-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWg/hg/hW/m2W/m2g/hm2m3/h1号楼8层棋牌室2049608.1-1320.66-1749.2152.945.4-98.56120客厅1812.6608.1-1320.66-1749.29331.2-67.73120卧房1557.1304-660.33-874.684.616.5-35.89608002单人间2035.9152-317.88-437.3124.19.3-19.38308003单人间854152-317.88-437.352.19.3-19.38308004单人间854152-317.88-437.352.19.3-19.38308005单人间858.1152-317.88-437.352.39.3-19.38308006双人间2698304-635.77-874.699.611.2-23.46608007双人间1904.6304-635.77-874.649.17.8-16.39608008双人间3572.6304-635.77-874.6134.811.5-23.99608009单人间1536.7152-317.88-437.372.57.2-14.99308010双人间3066.7304-635.77-874.6126.212.5-26.16608011双人间2876304-635.77-874.6118.412.5-26.16608012双人间2876304-635.77-874.6118.412.5-26.16608013双人间2876304-635.77-874.6118.412.5-26.16608014双人间3068.4304-635.77-874.6126.312.5-26.16608015双人间2030304-635.77-874.684.912.7-26.660客房部经理办1395152-330.17-437.3126.813.8-30.02308层小计37920.65168.8-10943.13-14868.29813.4-28.281020表7-1-12九层k-9-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWg/hg/hW/m2W/m2g/hm2m3/h1号楼9层棋牌室2049608.1-1320.66-1749.2152.945.4-98.56120客厅1812.6608.1-1320.66-1749.29331.2-67.73120卧房1557.1304-660.33-874.684.616.5-35.89609004行政双人间2698304-635.77-874.699.611.2-23.46609005行政双人间1904.6304-635.77-874.649.17.8-16.39609006双人间3572.6304-635.77-874.6134.811.5-23.99609007单人间1536.7152-317.88-437.372.57.2-14.99309008双人间3066.7304-635.77-874.6126.212.5-26.16609009双人间2876304-635.77-874.6118.412.5-26.16609010双人间2876304-635.77-874.6118.412.5-26.16609011双人间2876304-635.77-874.6118.412.5-26.16609012双人间3068.4304-635.77-874.6126.312.5-26.16609013双人间2030304-635.77-874.684.912.7-26.660客房部经理办1395152-330.17-437.3126.813.8-30.0230卧室1502.5278.7-507.09-801.79016.7-30.3660客厅2914.9608.1-1320.66-1749.2140.829.4-63.8120卧室1502.5278.7-507.09-801.79016.7-30.3660客厅2914.9608.1-1320.66-1749.2140.829.4-63.81209层小计42153.56334.4-13327.11-18220.9106.416-33.651260表7-1-13十层K-10-1 冷负荷计算书_简略表楼号楼层房间工程负荷最大值时刻(13点)的各项负荷值总冷负荷新风冷负荷总湿负荷新风湿负荷总冷指标新风冷指标总湿指标新风量WWkg/hkg/hW/m2W/m2kg/hm2m3/h1号楼10层棋牌室1813.2538.1-1.39-1.8135.340.2-0.1120客厅1708.2538.1-1.39-1.887.627.6-0.07120卧房1402.5269-0.7-0.976.214.6
