屋面防水层工程.docx

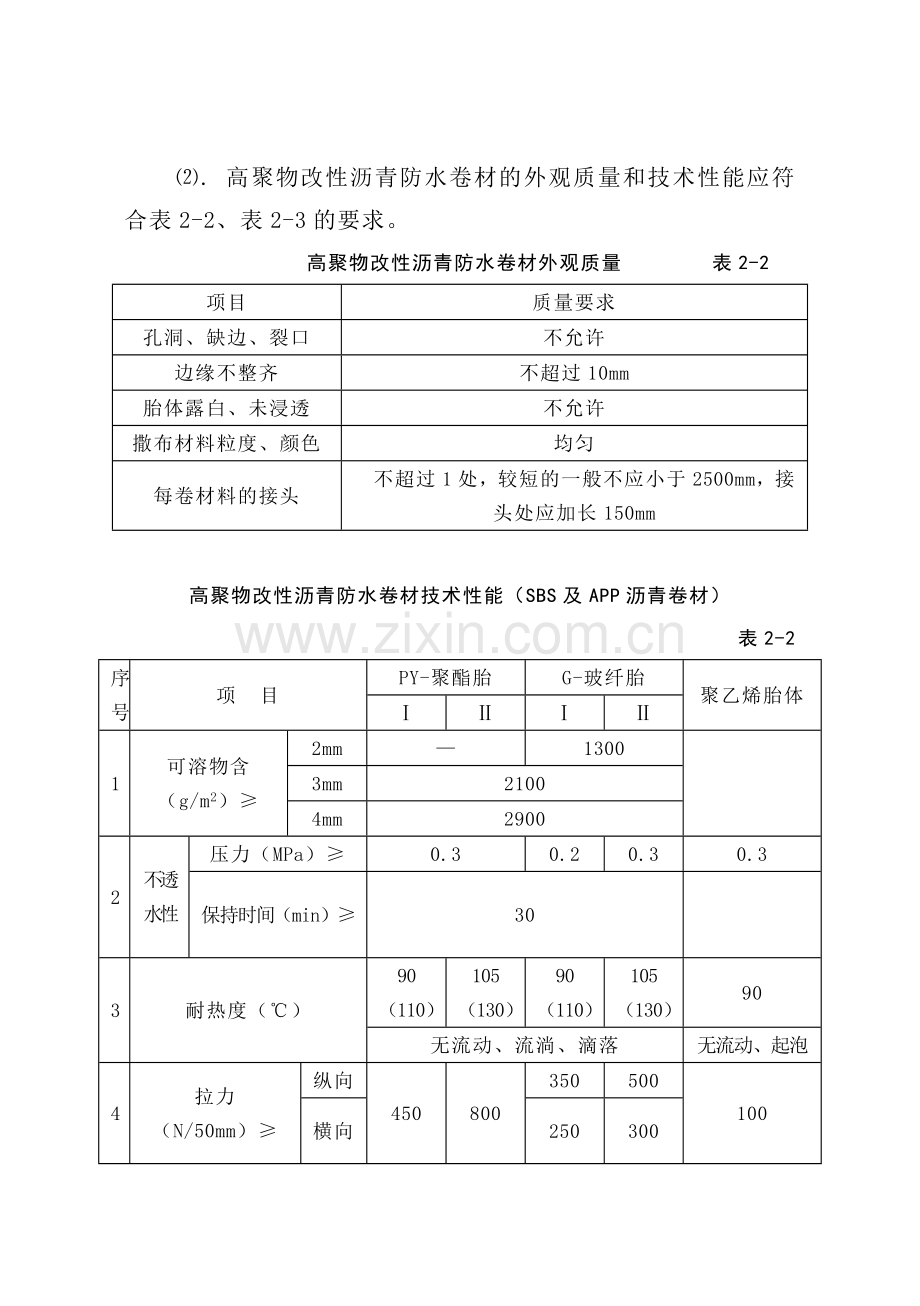

屋面防水层工程（高聚物改性沥青防水卷材）一、基本规定 1、采用热熔法施工的改性沥青卷材，其厚度不得小于3mm，防止操作中熔透。 2、卷材表面热熔应立即滚铺，卷材下面的空气应排尽，并滚压粘结牢固，不得空鼓。 3、采用满粘法施工，搭接长度短边100mm，长边80mm；采用空铺、点粘、条粘法施工，搭接长度短边、长边均为100mm，其误差不得大于10mm。 二、材料要求 1、高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青防水卷材；常用的有SBS、ASTM（弹性体）、APP、APAO、APO（塑性体）等改性沥青油毡。其品种、规格、技术性能，必须满足设计和施工技术规范的要求，必须有出厂合格证和质量检验报告，并经现场抽查复试达到合格。 .高聚物改性沥青防水卷材规格，见表2-1。 高聚物改性沥青防水卷材规格表 表2-1厚度（mm）宽度（mm）长 度（mm）要 求SBSAPP2.010001515热熔施工，卷材厚度不得小于3mm3.0100010104.010007.510、7.5 . 高聚物改性沥青防水卷材的外观质量和技术性能应符合表2-2、表2-3的要求。 高聚物改性沥青防水卷材外观质量 表2-2项目质量要求孔洞、缺边、裂口不允许边缘不整齐不超过10mm胎体露白、未浸透不允许撒布材料粒度、颜色均匀每卷材料的接头不超过1处，较短的一般不应小于2500mm，接头处应加长150mm高聚物改性沥青防水卷材技术性能（SBS及APP沥青卷材） 表2-2序号项 目PY-聚酯胎G-玻纤胎聚乙烯胎体1可溶物含（g/m2）2mm13003mm21004mm29002不透水性压力（MPa）0.30.20.30.3保持时间（min）303耐热度（）90（110）105（130）90（110）105（130）90无流动、流淌、滴落无流动、起泡4拉力（N/50mm）纵向450800350500100横向250300序号项 目PY-聚酯胎G-玻纤胎聚乙烯胎体5最大拉力时延伸率（%）纵向最大拉力时，30（25）最大拉力时，40断裂时，200横向6低温柔度（）-18（-5）-25（-15）-18（-5）-25（-15）-103mm厚r=15mm，4mm厚r=25mm，3s弯180o,无裂纹7撕裂强度（N）纵向250350250350横向1702008人工气候加速老化外观级无滑动、流淌、滴落拉力保持率（%）纵向80低温柔度（）-10（3）-20（-10）-10（3）-20（-10）无 裂 纹注：1、表中16项为强制性项目；2、APP卷材当耐热度需要超过130时，该指标可由供需双方商定，可单独生产； 3、表中（）内数字只适用于APP沥青卷材。 2、配套材料： .氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体，用于基层处理（冷底子油）。 .橡胶改性沥青嵌缝膏：即密封膏，用于细部嵌固边缝。 .保护层料：石片、各色保护涂料（施工中宜直接采购带板岩片保护层的卷材）。 .70号汽油，用于清洗受污染的部分。 三、主要机具1、电动搅拌机、高压吹风机、自动热风焊接机。2、喷灯或可燃性气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、扫帚、小线等。四、作业条件1、施工前审核图纸，对工人进行交底；屋面防水必须由有资质的专业队施工，作业人员应持证上岗。2、防水层的基层表面应将尘土、杂物等清理干净；表面必须平整、坚实、干燥。干燥程度的简易检测方法：将1m2卷材平铺在找平层上，静置34h后掀开检查，找平层覆盖部位与卷材上未见水印，即可。3、找平层与突出屋面的物体（如女儿墙、烟囱等）相连的阴角，应抹成光滑的小圆角；找平层与檐口、排水沟等相连的转角，应抹成光滑一致的圆弧形。4、出屋面的各种管、避雷设施施工完毕，会同相关工长、质检员进行交接验收，合格后填写交接验收记录单；基层已做完隐蔽工程验收。5、遇雨天、雪天及五级风及其以上必须停止作业。五、关键要求1、材料的关键要求：.材料（含配套材料）的品种、规格、性能必须符合设计及规范要求，以不透水性、拉力、延伸率、低温柔度、耐热度等指标控制。.卷材厚度不小于3mm。2、技术关键要求：.基层坡度必须符合设计要求，阴阳角应做成R=3050mm的圆弧（阳角可为R=30mm）。.基层表面干燥。3、质量关键要求：.卷材搭接及封边是关键，搭接长度必须按指导书要求；每层封边必须逐层检查验收无误后方可施工上一层。.掌握好火焰加热器与卷材加热的距离，以及熔化的温度。.女儿墙、水落口、管根、阴阳角、排汽帽等细部处理和防水收口是关键，必须验收合格后方可施工保护层。4、职业健康安全关键要求：.改性沥青防水卷材是易燃品，在运输、贮存和施工中应注意防火，施工现场必须准备可靠的灭火工具。.改性沥青防水卷材及胶粘剂均有毒素，操作人员必须佩带口罩、手套、工作服等劳保用品；吃饭、喝水、抽烟前必须洗手。5、环境关键要求：热熔法施工，环境温度不宜低于-10。如无可靠保证措施，达不到上述要求，禁止施工。六、施工工艺流程基层处理 涂刷基层处理剂 铺贴卷材附加层 铺贴卷材 热熔封边 蓄水试验 做保护层七、操作工艺1、清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。2、涂刷基层处理剂：高聚物改性沥青防水卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4小时后（以不粘脚为准），开始铺贴卷材。注意涂刷基层处理剂要均匀一致，切勿反复涂刷。3、附加层施工：待基层处理剂干燥后，先对女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，在其中心200mm范围内，均匀涂刷1mm厚的胶粘剂，干后再粘结一层聚酯纤维无纺布，在其上再涂刷1mm厚的胶粘剂，干燥后形成一层无接缝和弹塑性的整体附加层。管道根部的附加层，宽度和高度均不应小于300mm。排汽道、排汽帽必须畅通，排汽道上的附加卷材宽度不少于250mm，必须单面点粘。阴阳角圆弧半径R=3050mm（阳角可为R=30mm）。铺贴在立墙面上的卷材高度不小于250mm。4、铺贴卷材：一般采用热熔法进行铺贴。卷材的层数、厚度应符合设计要求。铺贴方向应考虑屋面坡度及屋面是否受震动和历年主导风向等情况（必须从下风向开始），坡度小于3%时，宜平行于屋脊铺贴；坡度在3%15%时，平行或垂直于屋脊铺贴，当坡度大于15%或屋面受震动，卷材应垂直于屋脊铺贴。多层铺贴时上下层接缝应错开不小于250mm。将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰加热器加热基层和卷材的交界处，火焰加热器距加热面300mm左右，经往返均匀加热，至卷材表面发光亮黑色，即卷材的材面熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法长边为80mm，短边为100mm。铺第二层卷材时，上下层卷材不得互相垂直铺贴。5、热熔封边：将卷材搭接处用火焰加热器加热，趁热使两者粘结牢固，以边缘溢出沥青为度，末端收口可用密封膏嵌填严密。如为多层，每层封边必须封牢，不得只是面层封牢。6、防水层蓄水试验：卷材防水层完工后，确认做法符合设计要求，将所有雨水口堵住，然后罐水，水面应高出屋面最高点20mm，24h后进行认真观察，尤其是管根、风道根，不洇不渗为合格，否则应进行返工，直到不洇不渗为止。7、防水保护层施工：上人屋面按设计要求做各种刚性防水层（细石混凝土、水泥砂浆、贴地砖等）。保护层施工前，必须做油纸或玻纤布隔离层；刚性保护层的分格缝留置应符合设计要求，设计无要求者，水泥砂浆保护层的分格面积为1m2，缝宽、深均为10mm，并嵌填沥青砂将；块材保护层分格面积不宜大于100m2，缝宽不宜小于20mm，细石混凝土保护层分格面积不大于36m2；刚性保护层与女儿墙、山墙间应预留30mm宽的缝，并用密封材料嵌填严密。女儿墙内侧砂浆保护层分格间距不大于1m，缝宽、深为10mm，内填沥青嵌缝膏。保护层的分格缝必须与找平层及保温层的分格缝上下对齐。不上人屋面做保护层有以下两种形式：.防水层表面涂刷氯丁橡胶沥青胶粘剂，随即撒石片，要求铺撒均匀，粘结牢固，形成石片保护层。.防水层表面涂刷银色反光涂料（银粉）二遍。如设计有要求，按设计施工。8、铺贴高聚物改性沥青防水卷材的细部构造：.无组织排水檐口：在800mm宽范围内卷材应满贴，卷材收头应固定封严。.突出屋面结构处防水做法：屋面与突出屋面结构的连接处，铺贴在立墙上的卷材高度应不小于250mm，一般可用交叉接法与屋面卷材互相连接，将上端收头固定在墙上，如用薄钢板泛水覆盖时，也应将卷材上端先固定在墙上，然后再做钢板泛水，并将缝隙用密封材料嵌封严密。.水落口处防水做法：内部排水铸铁雨水口，应牢固地固定在设计位置，安装前应清除铁锈，刷好防锈漆，水落口连接的各层卷材应牢固地粘贴在杯口上，压接宽度不小于100mm。水落口周围500mm范围，泛水坡度不小于5%；基层与水落口杯接触处应留20mm宽、20mm深的凹槽，填嵌密封膏材料。.伸出屋面管道根部做法：根部周围直径500mm的范围内，找平层应做成高度不小于30mm的圆台，管道与找平层连接处留凹槽，嵌密封材料，防水层收头处用钢丝箍紧，并嵌密封材料。八、质量标准1、主控项目：.高聚物改性沥青防水卷材及胶粘剂的品种、牌号及胶粘剂的配合比，必须符合设计要求和有关标准的规定。检验方法：检查防水材料及辅料的出厂合格证和质量检验报告及现场抽样复试报告。.卷材防水层及其变形缝、天沟、沟檐、檐口、泛水、水落口、预埋件等处的细部做法，必须符合设计要求和屋面工程技术规范的规定。检查方法：观察检查和检查隐蔽工程验收记录。.卷材防水层严禁有渗漏或积水现象。检查方法：检查雨后或淋水、蓄水试验记录。2、一般项目：.铺贴卷材防水层搭接缝应粘（焊）牢、密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。阴阳角处应成圆弧和钝角。.聚氨酯底胶涂刷均匀，不得有漏刷和麻点等缺陷。.卷材防水层上撒布材料和浅色涂料保护层应铺撒和涂刷均匀、粘结牢固、颜色均匀；如为上人屋面，保护层施工应符合设计要求。.水泥砂浆、块材和细石混凝土与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。.排汽屋面的排汽道应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。.卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。九、应注意的质量问题.屋面不平整：找平层不平顺，造成积水，施工时应找好线，放好坡，找平层施工中应拉线检查。做到坡度符合要求，平整无积水。.空鼓：铺贴卷材时基层不干燥，铺贴不认真，边角处易出现空鼓；铺贴卷材时应掌握基层含水率，不符合要求不能铺贴卷材，同时铺贴时应平、实，压边紧密，粘结牢固。.渗漏：多发生在细部位置。铺贴附加层时，从卷材剪配、粘贴操作，应使附加层紧贴到位，封严、压实，不得有翘边等现象。.女儿墙卷材封口未压实固定，无油膏封口。.管根未做圆弧、上面无伞罩，无沥青麻丝缠绕收口。.卷材入下水口不足100mm。十、成品保护1、已铺贴好的卷材防水层，应采取措施进行保护，严禁在防水层上进行施工作业和运输，并应及时做防水层的保护层。2、穿过屋面、墙面防水层处的管位，防水层施工完工后不得再变更和损坏。3、屋面变形缝、水落口等处，施工中应进行临时塞堵和挡盖，以防落入杂物，屋面及时清理，施工完成后将临时堵赛、挡盖物及时清除，保证管内畅通。4、屋面施工时不得污染墙面、檐口侧面及其它已施工完的成品。十一、质量记录1、高聚物改性沥青卷材（SBS及APP）及胶结材料应有产品合格证、出厂质量检验报告，材料进场应进行复试并有合格资料。2、配套材料配制资料及粘结试验。3、隐检资料和质量检验评定资料。4、雨后或淋水、蓄水试验记录。十二、安全环保措施1、施工前必须做好施工方案，做好文字及口头安全技术交底。2、改性沥青卷材及辅助材料均系易燃品，存放及施工中注意防火，必须备齐防火设备及工具。3、改性沥青卷材及辅助材料均为毒素，操作者必须戴好口罩、袖套、手套等劳保用品。4、患有皮肤病、眼病、刺激过敏者，不得参加防水作业。施工过程中发现恶心、头晕、过敏等，应停止作业。5、使用汽油喷灯点火时，火嘴不准对人。汽油喷灯加油不得过满，打气不能过足。6、装卸溶剂（如苯、汽油等）的容器，必须配软垫，不准猛推猛撞。使用容器后，其容器盖必须及时盖严。7、高处作业屋面周围边沿和预留孔洞，必须按“洞口、临边”防护规定进行安全防护。8、防水卷材采用热熔粘结，使用明火（如喷灯）操作时，应申请办理用火证，并设专人看火。配有灭火器材，周围30m以内不准有易燃物。9、雨、雪、霜天应待屋面干燥后施工。五级及以上大风应停止室外作业。10、下班清洗工具。未用完的溶剂，必须装入容器，并将盖盖严。十三、本作业指导书编制依据1、屋面工程质量验收规范 GB5020720022、建筑工程质量验收统一标准 GB5030020013、弹性体改性沥青防水卷材 GB182422000十四、附加说明1、改性沥青防水卷材，接头粘结牢固是关键，接头长度是必要的保证。在屋面工程质量及验收规范中规定满贴法短边及长边搭接均为80mm，根据严要求并可以实现的原则，将满贴法写成搭接长度为短边100mm，长边为80mm，这样有利于保证质量。2、高聚物改性沥青卷材找平层的阴阳角圆弧半径，新老规范均为R=50mm，但实际施工中，有的根本做不到，特别是阳角，有的要做到R=50mm，要把结构钢筋都要破坏；另一方面，从改性沥青卷材的低温柔度试验来看，其弯板或弯棒r=15mm或25mm，而且改性沥青卷材是热熔操作，半径为2030mm是可操作的。为此，在本作业指导书中，把原规定R=50mm改为R=3050mm，并指出阳角可为R=30mm，这样有利于施工操作。3、高聚物沥青卷材防水屋面空鼓，其内部潮汽排不出来是关键。在施工中排汽道被堵塞，有的留得过宽（3040mm），又被陶粒填死，有的附加毡用100mm宽的窄条应付，造成排汽道不通。故在此作业指导书中强调：排汽道、排汽帽必须畅通，排汽道上的附加毡必须单面点粘，宽度不小于250mm。4、卷材上的水泥砂浆保护层产生裂缝，都认为是难以避免的“通病”，其实在以往施工中，基本未按规范施工，而是把砂浆分格做成了2030m2留缝，应该按1m2留缝，在缝中嵌填沥青砂将，砂子中掺20%30%的小豆石，这样完全可以保证不裂缝。所以，在此作业指导书中，强调分格缝面积必须为1m2，分格缝为10mm10mm，内填沥青砂将。5、女儿墙内侧的砂浆保护层，由于有防水层的伸缩，故砂浆保护层裂缝又成“通病”。在以往施工中，把砂浆保护层按1m的间距分格，裂缝就可基本控制。故在本作业指导书中强调：女儿墙内侧砂浆保护层分格间距不大于1m，缝宽、深均为10mm，内填沥青嵌缝膏。
