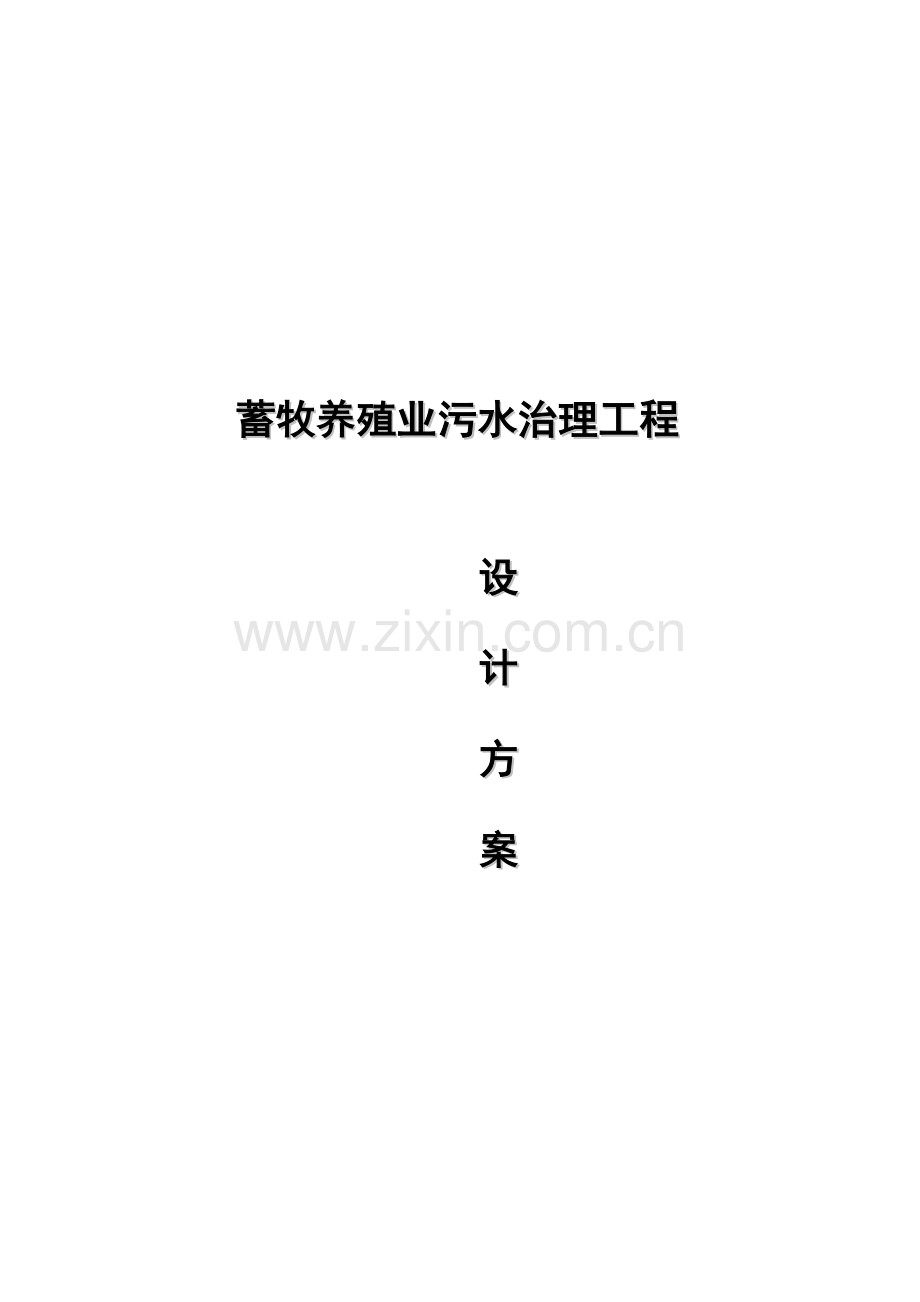

我国蓄牧养殖业污水治理工程设计方案.docx

蓄牧养殖业污水治理工程

设
计
方
案

第一章 综述
一、概述
随着国家对农副产品的大力支持，畜牧养殖行业蓬勃发展，但是若不对其产生的污染物进行治理，必然会对周边环境造成极大的影响。为响应国家走可持续发展的道路的政策方针，根据HJ/T81-2001《畜禽养殖业污染防治技术规范》中6.1“畜禽养殖过程中产生的污水应坚持种养结合的原则，经无害化处理后尽量充分还田，实现污水资源化利用。”畜牧行业企业必须对其产生的污染物，尤其是排放的污水进行综合治理，排放的废水应执行《畜禽养殖业污染物排放标准》GB18596-2001排放标准。
我公司根据已有的工程经验制定本设计方案，工程设计特点主要体现在：工艺构筑物选型充分考虑原水水质特性；采用先进工艺及设备、自控技术以及节能降耗技术及设备。
二、设计依据
1． <<室外排水设计规范>> (GBJ14-87)
2． <<污水综合排放标准>> (GB8978-1996)
3． <<畜禽养殖业污染物排放标准>> (GB18596-2001)
4． <<给水排水设计规范>>
5． 建设方提供的有关原始资料
6． 环境工程设计和给排水工程设计的有关技术规范和设计手册。
7． 其他相关标准及规范。
三、设计范围
本工艺设计范围为：污水处理治理工艺、结构、电气与自控等专业的全部内容。
四、设计原则
1、采用成熟、可靠的处理技术，确保处理后的水的各项指标达到<<畜禽养殖业污染物排放标准>> (GB18596-2001)排放标准。
2、结合项目污水水质水量的实际情况，充分利用现有条件，因地制宜节约占地和减少工程投资；平面布局和工程设计时，结合现有场地，力求布局紧凑简洁、整齐美观。
3、污水和污泥处理设备选用新材料、低能耗、高效率、易维护、性能价格比好的产品。
4、控制管理按处理工艺过程要求尽量考虑自控，降低运行操作的劳动强度，使污水处理站运行可靠、维护方便，提高污水处理站运行管理水平。
5、设备具有一定的灵活性、可调节性及应急排放措施。
6、废水处理过程中不产生二次污染。
第二章 设计污水水质及排放标准
一、设计进水水质
根据公司原有工程经验及类比晋江市环境监测站2003年12月对晋江新灵农牧有限公司养猪废水的监测（其水质情况为CODCr：4220mg/L、BOD5：2100mg/L、SS：107mg/L、NH3-N：308mg/L，总磷：0.385 mg/L，粪大肠菌群数≥240000）水质情况对比，设计平均污染物进水水质约为：
CODCr 3000～5000mg/L
BOD5 1500～2500mg/L
SS 200～800mg/L
NH3-N 200～500mg/L

二、排放标准
排放标准执行《畜禽养殖业污染物排放标准》（GB18596-2001）排放标准，其主要指标如下表：
《畜禽养殖业污染物排放标准》（GB18596-2001）排放限值
污染因子
单 位
排放标准
CODCr
mg/l
≤400
SS
mg/l
≤200
BOD5
mg/l
≤150
氨氮
mg/l
≤80
总磷
mg/l
≤8.0
粪大肠菌群数
个/100ml
1000

第三章 处理工艺设计
一、工艺流程图

厌氧（沼气）池
污水处理达标排放工艺流程
废水
隔栅

调节池

溶药池
污泥浓缩池
混凝沉淀池

药剂

污泥干化池
一级接触氧化池

二级接触氧化池

外运

二沉池

二氧化氯发生器
达标排放
接触消毒池

二、污水处理工艺流程设计说明
污水处理系统由厌氧池、调节池、混凝沉淀池、一级接触氧化池、二级接触氧化池、二沉池、接触消毒池、污泥浓缩池和污泥干化池等组成。
(1) 生产线排出的废水，通过厂区废水管线汇集到格栅中，去除大颗粒的固体悬浮物；再自流进入沼气池，由于沼气池加盖绝氧，厌氧菌进行厌氧发酵，使得有机物浓度大大降低。经过厌氧发酵后出水进入调节池，在调节池中进行水量调节、均衡水质。
(2) 经过调节水量、水质的污水用污水泵抽入混凝反应池，分别加入适量的药剂溶液进行混凝和絮凝反应，反应液自流入初沉池进行固液分离，从而避免出水携带的悬浮物使得水中的COD超标。经混凝沉淀处理后的出水溢流进入好氧池进行好氧处理。
(3)好氧池是一种以生物膜法为主，兼有活性污泥法的生物处理装置，通过风机提供氧源，在该装置中有机物被微生物所吸降、降解，使水质得到氧化。好氧池内采用立体弹性填料，该填料比表面积大，不易使生物膜结成球团，好氧池布气系统采用微孔曝气器曝气，该装置具有气泡细，氧转效率高，布气均匀，且不易堵塞的特点。
(4) 经上述预处理的出水进入二沉池，在二沉池中，生化反应中代谢的生物沉淀排出，从而避免出水携带的悬浮物使得水中的COD超标。
(5)生化+物化后的水经消毒处理后即达到《畜禽养殖业污染物排放标准》（GB18596-2001）排放标准。
三、污水处理构筑物设计参数
1、厌氧（沼气）池：
在沼气池中，悬浮的粪渣和高浓度的有机废水进行厌氧消化从而降低水中的COD浓度，减低后续好氧处理的冲击负荷。该池采用地下式钢筋混凝土结构，池顶安装沼气排放管，同时沉淀池中部份剩余污泥也排入沼气池中进行消化。设计水力停留时间（HRT）取120h。
2、调节池：
污水的来水量波动较大，水质也不均匀，必须设有足够调节容量的调节，以保证进入后续生化处理的污水水量，水质稳定，以取得预期的处理效果。设计水力停留时间（HRT）取24h。
3、混凝沉淀池：
经调节后的废水利用污水提升泵打至混凝反应池，投药间内配制好的药剂溶液注入混合器内，再进入反应池，使絮体缠绕成大而密实的矾花，而后进入沉淀池沉淀。池底沉泥经静压排入污泥浓缩池内。沉淀池采用斜管沉淀池形式，池内设置有斜管装置。斜管沉淀池表面负荷取1.0m3/(m2·h)。设计水力停留时间(HRT)为5h。
4、接触氧化池：
混凝沉淀池出水自流至接触氧化池，接触氧化池配置YDT立体弹性填料，此种填料的比表面积大，易挂膜和脱膜，具有一定的柔软性不易结团，生化池具有生物量高、容积负荷大、耐冲击负荷能力强、不易产生污泥膨胀、剩余污泥量少、处理效果稳定、操作管理方便等优点。
接触氧化池分为两级，接触氧化池底部设曝气管及微孔曝气头，第一级接触氧化池气水比取20～18：1，设计水力停留时间(HRT)为12h；第二级接触氧化池气水比取20～18：1，设计水力停留时间(HRT)为12h。保证溶解氧控制在3mg/L以上，污水在接触氧化池中，主要存在好氧微生物，利用好氧微生物将有机物氧化分解为CO2和H2O。
5、二沉池：
在接触氧化池生物膜法氧化消解有机物同时，由于微生物的繁衍生长产生大量生物膜，生物膜随着微生物的新陈代谢，生物膜不断生长，同时也不断老化，老化的生物膜从填料床脱落下来，随水流入二沉池成为悬浮物，使悬浮物在二沉池中得到沉淀去除，保证出水达标排放。二沉池采用斜管沉淀池形式，池内设置有斜管装置，进水方式为穿孔墙整流布水，表面负荷为1.0m3/(m2·h)。设计水力停留时间(HRT)为3h。
6、接触消毒池：
原水中含有大量有害微生物及蛔虫卵，如不经过消毒处理，很难达到排放标准要求。全自动型二氧化氯发生器能根据水量或余氯量的变化自动调节二氧化氯的发生量，可准确保证水中二氧化氯的浓度防止二氧化氯投加过量或欠量，使处理过程更安全、经济、高效。工作温度5～40度，适用范围广。设计水力停留时间（HRT）3h。
经过消毒后的出水可达到《畜禽养殖业污染物排放标准》（GB18596-2001）排放标准。
7、处理间
处理间设置风机、电控柜等。尺寸大小为3.0*3.0*2.8m。
8、污泥处理：
鉴于该项目每日产生的污泥量较少，沉淀池产生的污泥直接排入污泥浓缩池进行浓缩，然后用泥泵打入干化池自然风干。
(1) 污泥浓缩池：
由沉淀池及接触氧化池排出的污泥部份进入污泥浓缩池，在浓缩池上部设置了排水管，以便排出澄清液。设计池体有效容积为20m3。
⑵污泥脱水系统
污泥干化池：二座，采用砖砌结构。
四、污水处理工艺特点
设计是采用成熟的物化+生化处理工艺，该技术已成功应用于全国许多工业企业，处理效果十分理想，该技术具有以下特点：
1、整个流程采用一级提升后逐级自流，运转费用低，操作管理方便。
2、由于设置调节池，系统运转平稳，无冲击负荷，保证出水水质。
3、污水处理设施采用合建式，节省占地，对周围环境无任何影响。
4、沉淀产生污泥通过浓缩干化焚烧，不产生环境污染。
5、采用自动控制，操作控制简单，维护简便。
6、整套设施采用国内先进的物化+生化处理工艺，出水效果好，且水质稳定。
第四章 主要经济指标
一、功率系数按0.70，电费按0.60元／度，电费为：E1＝0.38元／吨水
二、药剂费为：E2＝0.30元／吨水
三、污水处理站操作人员1人，设备维修工作可由物业管理的维修组人员负责，操作管理、维护费为： E3=0.05元／吨水
四、以上各项合计总处理费用为：E总＝∑E1+ E2+ E3 =0.73元/吨水

第五章 投资估算
生产规模（生猪存栏头数）
300-500
1000
2000
3000
水量（吨/天）
12-20
40
80
120
处理设备及材料约（万元）
5.80
8.50
13.00
16.00
设计、安装、调试费（万元）
1.00
1.20
1.50
1.80
不含税金总计（万元）
6.80
9.70
14.50
17.80
注：以上报价不含沼气池及设施的土建建设费用。

第六章 售后服务
一、本公司免费为用户提供技术咨询，根据用户要求提供方案设计。
二、积极与业主配合，按期出好施工图纸，施工期间本公司将派专业人员到现场监督及配合，保证施工进展与质量。
三、负责污水处理工艺、技术装备及电器控制的制作、安装、调试确保该处理系统正常运行，出水达到国家《畜禽养殖业污染物排放标准》（GB18596-2001）排放标准。
四、负责免费培训建设方管理操作人员，使他们初步掌握污水处理的常用基本知识，化验方法、熟悉工艺过程，熟悉掌握污水处理站主要设备操作方法，为以后管理污水处理站打下基础。
五、提供水泵、风机、电控设备等动力设备一年的保修期，在保修期内该类动力设备发生故障，免费保修，保修期满酌情收取设备的材料费。
六、污水处理设备一旦发生故障，建设方应及时通知，在接通知后24小时内派员到达，负责修理直至该系统正常运行为止。
