上海斯典化工有限公司工作现场警示线标准
1、地面通道线、区域划分线
1) 线型
A类--明黄色油漆
l 线宽 60mm：原则上用于物品定位线；
l 线宽 80mm：原则上用于设备区域线；
l 线宽120mm：原则上用于主通道线。
图例：
60mm
80mm
120mm

B类--明黄色油漆虚线
l 线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
图例：
150mm
150mm
150mm
60mmm

C类--红色实线
l 线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；

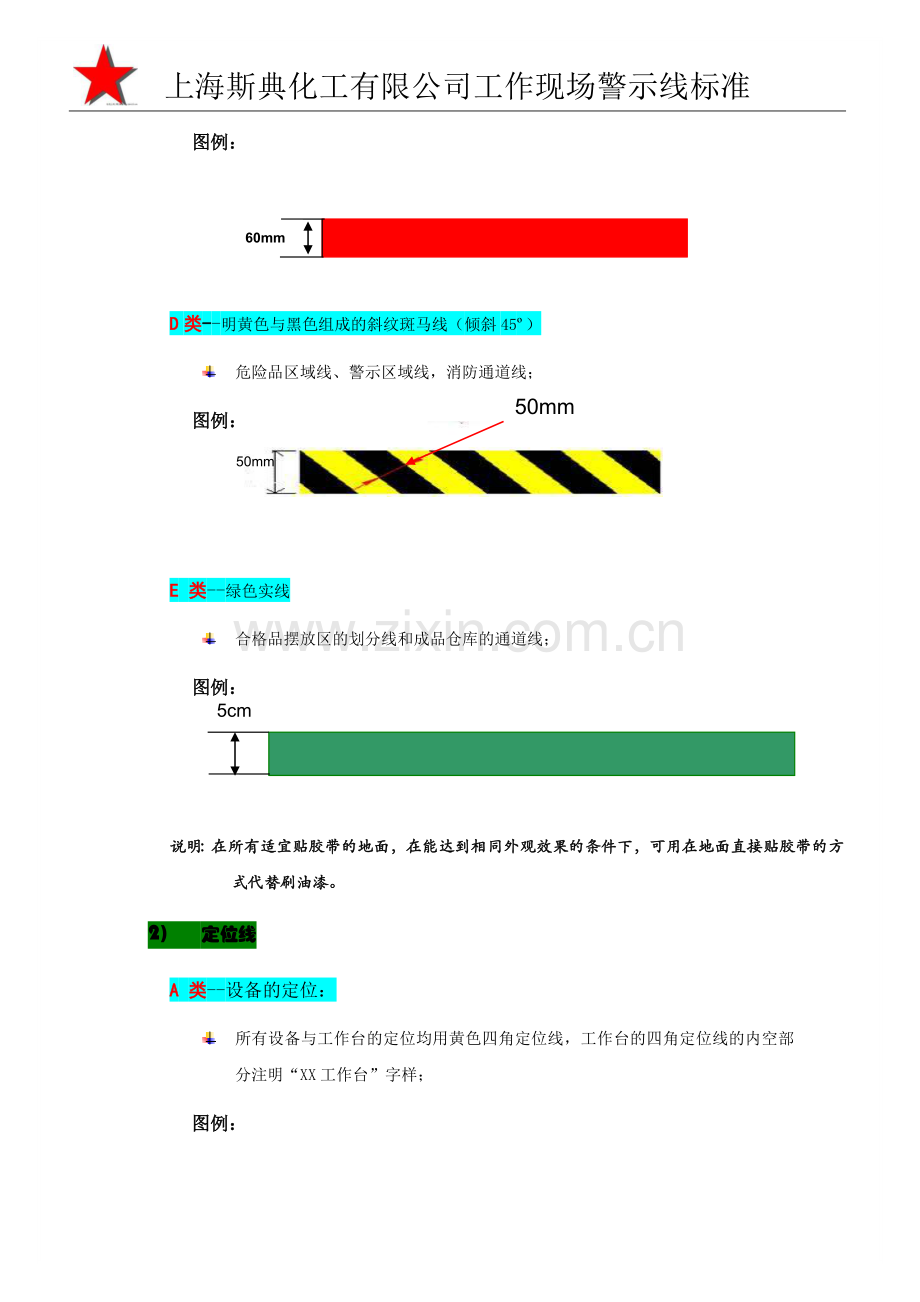

图例：
60mm

D类--明黄色与黑色组成的斜纹斑马线（倾斜45º）
50mm
l 危险品区域线、警示区域线，消防通道线；
图例：50mm

E 类--绿色实线
l 合格品摆放区的划分线和成品仓库的通道线；
图例：5cm

说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2) 定位线
A 类--设备的定位：
l 所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台”字样；
图例：
20cm
2cm
5cm

B 类--不良品区（废弃物的回收桶、箱、不良品放置架）定位
l 用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
20cm
5cm
20cm
2cm
图例：
5cm

不合格品区

C 类--消防器材、油类、化学药品等危险物品的定位
l 使用红白警示定位线；
20cm
图例：
2cm
5cm
5cm

D 类--物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位
l 使用黄色四角定位线；
图例：
20cm
2cm
5cm

E 类--消防栓、配电柜等禁放物品的开门区域处的定位
l 使用红白相间的斑马式填充线；
图例：
说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；

说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；

手推式灭火器
壁挂式灭火器
说明：红色、线宽5cm，空白宽5cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右；

F 类--移动式设备的定位（如液压叉车、电动叉车、物料周转车等）
图例：
l 使用黄线四周定位线，并标明起动方向；

物料周转车停放区

区域大小由车的大
小确定

通 道

G 类--货架的定位
图例：
非通道
通道
5cm
5cm
5cm
5cm
20cm
5cm
5cm
5cm
5cm

H 类--门开闭线
图例：

5cm
5cm

双开门
单开门

I 类--限高线
图例：
5cm
限高 m

J类--警示范围线
l 设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；
图例：
由设备宽度确定
柜门轨迹线
消防栓、配电柜等
图B
5cm
由区域大小确定
由区域大小确定
图A

K类--台面物品定位
l 待加工零件原材料、作业工具，检查工具、记录表、小物盒；
图例：
3cm

1cm

2、通道划线
类别
通道宽度
通道线
区域形成方式
转弯处
颜色
宽度
线型
车道主通道
2.0-2.5m
黄色
100mm
实线
以主大门中心线为轴线对称分布
300mm斜线
内部货流通道
1.0-1.5m
黄色
80mm
实线
以通道最宽处中垂线为对称分布
300mm斜线
内部人流通道
0.8-1.0m
黄色
80mm
实线

临时通道
间隔等线宽
黄色
60mm
斑马线

图例：

红色斜线长度为通道宽的1/2或者1/3
如搬运机具须跨越区段，则划虚线
3、刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
4、工具标识牌
公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。

图例：
XX工具

责任人：

（1）
类 别：

（2）

（4）
（3）

尺寸:90×60mm

以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
5、车间物料标识牌
车间内部的物料放置点、待加工、已加工物料放置点，对物料名称、数量、规格以及最大上限的控制。
图例：
物 料 标 识 卡
名称

规格

数量

批号

6、区域标识牌设置
名称
规格尺寸
材料
版面
放置方式
工位
300*200mm
金属或塑料
白底蓝字
悬挂放置
设备状态标识
200*150mm
铝塑或泡沫
正常运行（绿色）
故障维修（红色）
停用保养（黄色）
悬挂放置
安全重要区域标识
400*300mm
金属或铝塑
“安全重点区”字样
醒目位立式放置
区域标识
300*200mm
金属或塑料
白底蓝字
（废品：用红字）
立式放置

7、其他注意事项
1) 垃圾桶不靠墙定点存放，定时清理，不得外溢和积压。
2) 工作场所定置图要规划和显示出：
l 生产场地（或班组区域位置）
l 通道
l 在制品周转地
l 垃圾存放点
l 其他
3) 工作或生产现场内，凡定置图中未注明的设施和物品应予以清除，做到图物相符。
4) 车间里面的窗户不能悬挂窗帘或其他障碍物。
5) 班组休息区有明确的定置与标语。
