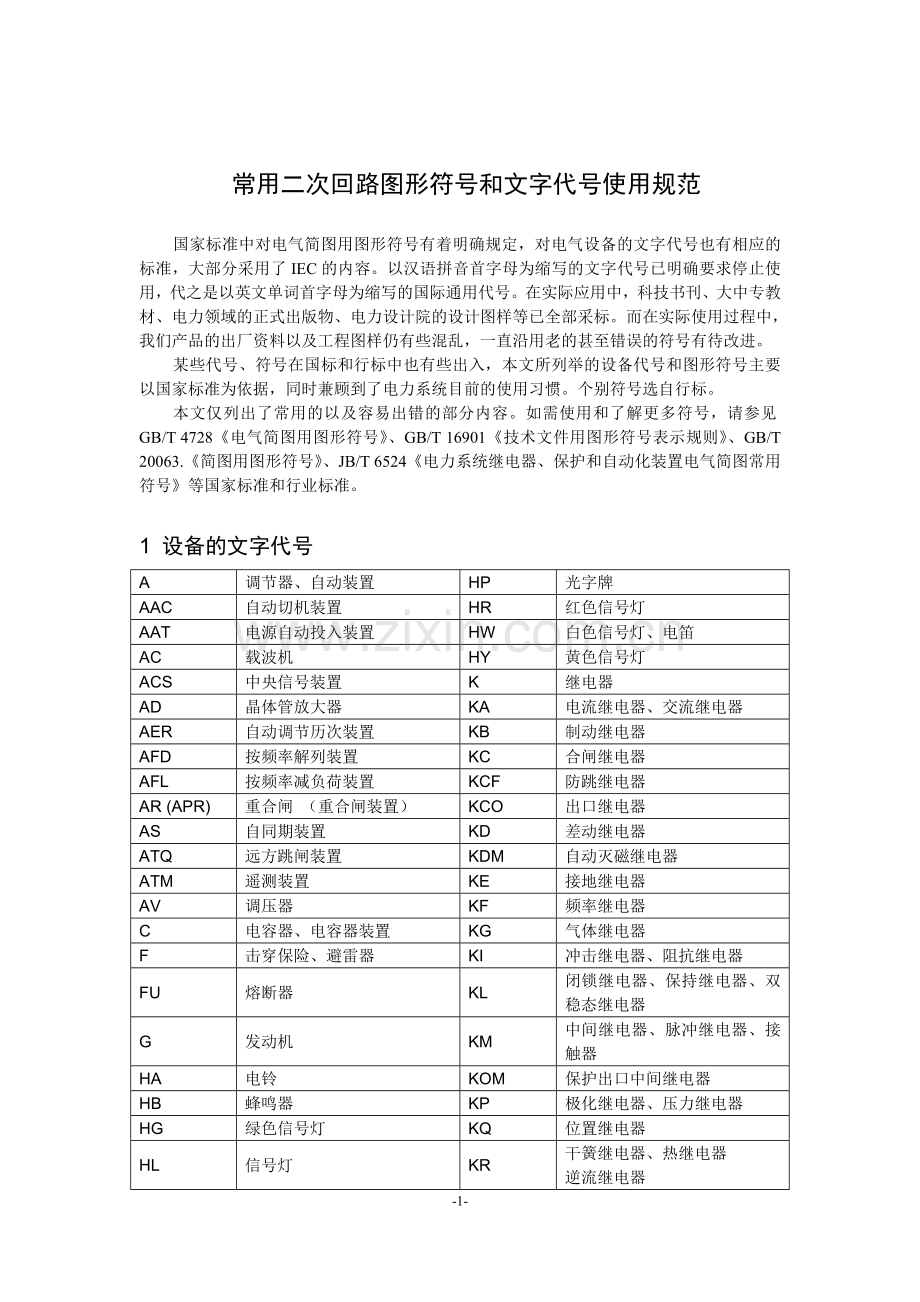

常用二次回路图形符号和文字代号使用规范

国家标准中对电气简图用图形符号有着明确规定，对电气设备的文字代号也有相应的标准，大部分采用了IEC的内容。以汉语拼音首字母为缩写的文字代号已明确要求停止使用，代之是以英文单词首字母为缩写的国际通用代号。在实际应用中，科技书刊、大中专教材、电力领域的正式出版物、电力设计院的设计图样等已全部采标。而在实际使用过程中，我们产品的出厂资料以及工程图样仍有些混乱，一直沿用老的甚至错误的符号有待改进。
某些代号、符号在国标和行标中也有些出入，本文所列举的设备代号和图形符号主要以国家标准为依据，同时兼顾到了电力系统目前的使用习惯。个别符号选自行标。
本文仅列出了常用的以及容易出错的部分内容。如需使用和了解更多符号，请参见GB/T 4728《电气简图用图形符号》、GB/T 16901《技术文件用图形符号表示规则》、GB/T 20063.《简图用图形符号》、JB/T 6524《电力系统继电器、保护和自动化装置电气简图常用符号》等国家标准和行业标准。

1 设备的文字代号
A
调节器、自动装置
HP
光字牌
AAC
自动切机装置
HR
红色信号灯
AAT
电源自动投入装置
HW
白色信号灯、电笛
AC
载波机
HY
黄色信号灯
ACS
中央信号装置
K
继电器
AD
晶体管放大器
KA
电流继电器、交流继电器
AER
自动调节历次装置
KB
制动继电器
AFD
按频率解列装置
KC
合闸继电器
AFL
按频率减负荷装置
KCF
防跳继电器
AR (APR)
重合闸 （重合闸装置）
KCO
出口继电器
AS
自同期装置
KD
差动继电器
ATQ
远方跳闸装置
KDM
自动灭磁继电器
ATM
遥测装置
KE
接地继电器
AV
调压器
KF
频率继电器
C
电容器、电容器装置
KG
气体继电器
F
击穿保险、避雷器
KI
冲击继电器、阻抗继电器
FU
熔断器
KL
闭锁继电器、保持继电器、双稳态继电器
G
发动机
KM
中间继电器、脉冲继电器、接触器
HA
电铃
KOM
保护出口中间继电器
HB
蜂鸣器
KP
极化继电器、压力继电器
HG
绿色信号灯
KQ
位置继电器
HL
信号灯
KR
干簧继电器、热继电器
逆流继电器

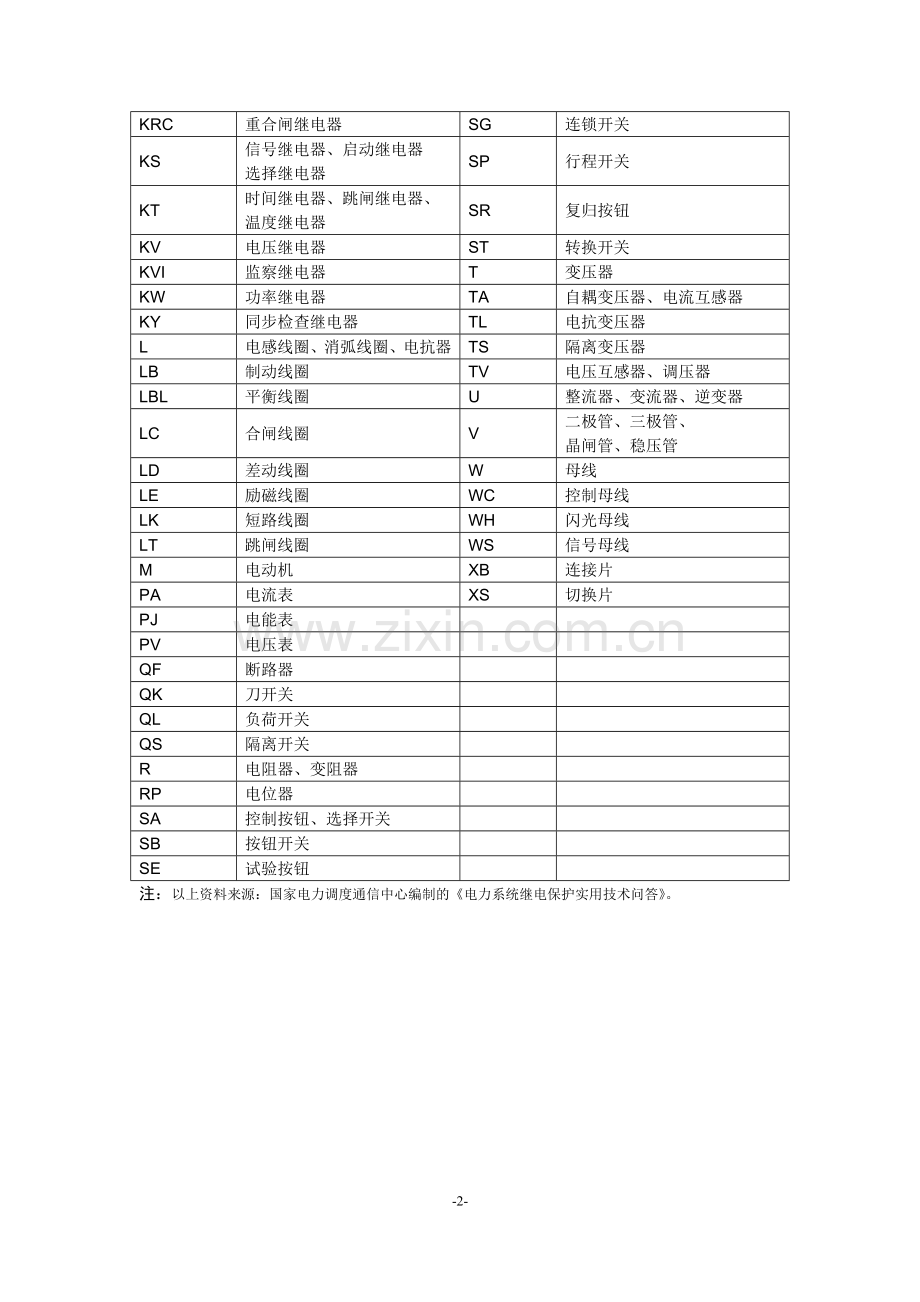

KRC
重合闸继电器
SG
连锁开关
KS
信号继电器、启动继电器
选择继电器
SP
行程开关
KT
时间继电器、跳闸继电器、
温度继电器
SR
复归按钮
KV
电压继电器
ST
转换开关
KVI
监察继电器
T
变压器
KW
功率继电器
TA
自耦变压器、电流互感器
KY
同步检查继电器
TL
电抗变压器
L
电感线圈、消弧线圈、电抗器
TS
隔离变压器
LB
制动线圈
TV
电压互感器、调压器
LBL
平衡线圈
U
整流器、变流器、逆变器
LC
合闸线圈
V
二极管、三极管、
晶闸管、稳压管
LD
差动线圈
W
母线
LE
励磁线圈
WC
控制母线
LK
短路线圈
WH
闪光母线
LT
跳闸线圈
WS
信号母线
M
电动机
XB
连接片
PA
电流表
XS
切换片
PJ
电能表

PV
电压表

QF
断路器

QK
刀开关

QL
负荷开关

QS
隔离开关

R
电阻器、变阻器

RP
电位器

SA
控制按钮、选择开关

SB
按钮开关

SE
试验按钮

注：以上资料来源：国家电力调度通信中心编制的《电力系统继电保护实用技术问答》。

2 常用设备图形符号

2.1 开关、按钮、继电器

文字符号
图形符号
说明
相关标准
对应旧、弃符号

K

动断触点（常闭）
水平画法

GB/T 4728.7

K

动合触点（常开）
水平画法

GB/T 4728.7

K

动合触点（垂直）

GB/T 4728.7

旧标准遵循上（常）开下（常）闭，左开右闭的原则；

K

动断触点（垂直）

GB/T 4728.7

新标准则为：
元件被激励时，水平连接线的触点动作向上，垂直连接线的触点动作向右。（参考GB/T18135-2008）

K

先合后断的
转换触点

GB/T 4728.7

K

先断后合的
转换触点

GB/T 4728.7

K

带保持的动合触点

GB/T 4728.7

KT

延时闭合的
动合触点

GB/T 4728.7

SJ

KT

延时断开的
动合触点

GB/T 4728.7

KT

延时断开的
动断触点

GB/T 4728.7

KT

延时闭合的
动断触点

GB/T 4728.7

SA

手动操作开关的
一般符号

GB/T 4728.7

SB

具有动合触点且自动复位的按钮

GB/T 4728.7

QA

SB

具有动断触点且自

动复位的按钮

GB/T 4728.7
TA

SA

自动复位的
手动拉拔开关
GB/T 4728.7

SA

无自动复位的手动旋转开关

GB/T 4728.7

SP

位置开关
（动合触点）
GB/T 4728.7

SP

位置开关
（动断触点）

GB/T 4728.7

QF

断路器
GB/T 4728.7

DL

QS

双向隔离开关
GB/T 4728.7

QS

隔离开关
隔离器

GB/T 4728.7

QL

隔离开关
负荷隔离开关

GB/T 4728.7

KM

接触器的主
动合触点

GB/T 4728.7

KM

接触器的主
动断触点

GB/T 4728.7

K

继电器线圈的
一般符号

GB/T 4728.7

ZJ
KT

缓慢释放的
继电器线圈

GB/T 4728.7

SJ
KT

缓慢吸合的
继电器线圈

GB/T 4728.7

SJ
FR

热继电器线圈

GB/T 4728.7

RJ

电子式继电器线圈

GB/T 4728.7

*

测量继电器的
一般符号

GB/T 4728.7

KV
U<
50…80V

欠电压继电器
(整定范围50…80V)

GB/T 4728.7

KA
I>5A

电流继电器
（示出5A表示最大整定值是5A）

GB/T 4728.7

Z<

欠阻抗继电器

GB/T 4728.7

N≈0
I>

堵转电流检测
继电器

GB/T 4728.7

FU

熔断器，一般符号

GB/T 4728.7

避雷器

GB/T 4728.7

S

静态开关一般符号

GB/T 4728.7

2.2 分立元件
文字符号
图形符号
说明
相关标准
对应旧、弃符号

V

二极管

GB/T 4728.5

D, Z

（经常画错）

V

单向击穿二极管
电压调整二极管
齐纳二极管（稳压二极管）

GB/T 4728.5

DW

（经常画错）

V

发光二极管

GB/T 4728.5

V

全波整流桥
GB/T 4728.5

V

光电二极管
GB/T 4728.5

V

反向阻断的三级晶体闸流管，N型控制极
GB/T 4728.5

V

反向阻断的三级晶体闸流管，P型控制极
GB/T 4728.5

V

反向导通的三级晶体闸流管，N型控制极
GB/T 4728.5

光电耦合器，
光电隔离器
GB/T 4728.5

具有两个引出端的电压晶体
GB/T 4728.4

具有三个引出端的电压晶体
GB/T 4728.4

电容器

GB/T 4728.4

C

有极性电容（电解电容）

GB/T 4728.4

（经常画错）

R

电阻器的一般符号

GB/T 4728.4

光敏电阻
GB/T 4728.4

U

压敏电阻

GB/T 4728.4

L

电感器

GB/T 4728.4

L

带磁芯的电感器

GB/T 4728.4

L

磁芯带间隙
的电感器

GB/T 4728.4

L

带磁芯连续可调的电感器

GB/T 4728.4

L

带两个固定抽头的电感器

GB/T 4728.4

L

穿在导线上的磁珠

GB/T 4728.4

2.3 电源、接地、导线、连接器
文字符号
图形符号
说明
相关标准
对应旧、弃符号

L +
L -

直流系统：
正电源线
负电源线

GB/T 5465

L1
L2
L3

交流系统电源：
第一相
第二相
第三相

GB/T 5465

带中性点的三相四线电源

GB/T 5465

U
V
W

交流电源设备端：
第一相
第二相
第三相

GB/T 4026
一般用于电动机等设备端，输变电系统和继电保护等目前仍习惯用A,B,C表示

接地，一般符号

GB/T4728.2

抗干扰接地

GB/T4728.2

保护接地

GB/T4728.2

接机壳
接底板

GB/T4728.2

等电位

GB/T4728.2

3

导线

三根一组的导线

三根一组的导线

GB/T4728.3

柔性连接

GB/T4728.3

屏蔽导线

GB/T4728.3

绞合导线

GB/T4728.3

T型接线

示出连接符号的T型接线

GB/T4728.3

节点处不要
画空心圈

保护柜端子排引出至电缆

JB/T6524

水平画法 垂直画法

装置端子

JB/T6524

水平画法

垂直画法

柜端子

JB/T6524

连接孔端子

JB/T6524

XS

接通的连接片
（压板）

GB/T4728.3

XS

断开的连接片
（压板）

GB/T4728.3

连接器的阴接触件
插座
用单线表示法表示多接触器的阴端

GB/T4728.3

连接器的阳接触件
插头
用单线表示法表示多接触器的阳端

GB/T4728.3

插头和插座
单极

GB/T4728.3

插头和插座，多级，
用多线头表示

GB/T4728.3

6

插头和插座，多级，用数字代表级数

GB/T4728.3

2.4 变压器、互感器、电抗器
文字符号
图形符号
说明
相关标准
对应旧、弃符号

T

TV

双卷变压器

电压互感器
GB/T4728.6

T

三卷变压器
GB/T4728.6

T

绕组间有屏蔽的单项双绕组变压器
GB/T4728.6

TA

自耦变压器

GB/T4728.6

TL

扼流圈
电抗器
GB/T4728.6

TA

电流互感器

电流互感器
GB/T4728.6

TA

具有两个铁心，每个铁心有一个次级绕组的电流互感器
GB/T4728.6

TA

一个铁心上具有两个次级绕组的电流互感器
GB/T4728.6

T

星-三角连接的三相变压器

GB/T4728.6

TV

三绕组电压互感器
GB/T4728.6

光电互感器

GB/T4728.6

2.5 电能及电能转换
文字符号
图形符号
说明
相关标准
对应旧、弃符号

整流器
GB/T 4728.6

直流/直流变换器
GB/T 4728.6

U

逆变器
GB/T 4728.6

U

整流器/逆变器
GB/T 4728.6

G

光电发生器

GB/T 4728.6

光电池
GB/T 4728.5

原电池，
蓄电池
GB/T 4728.6
